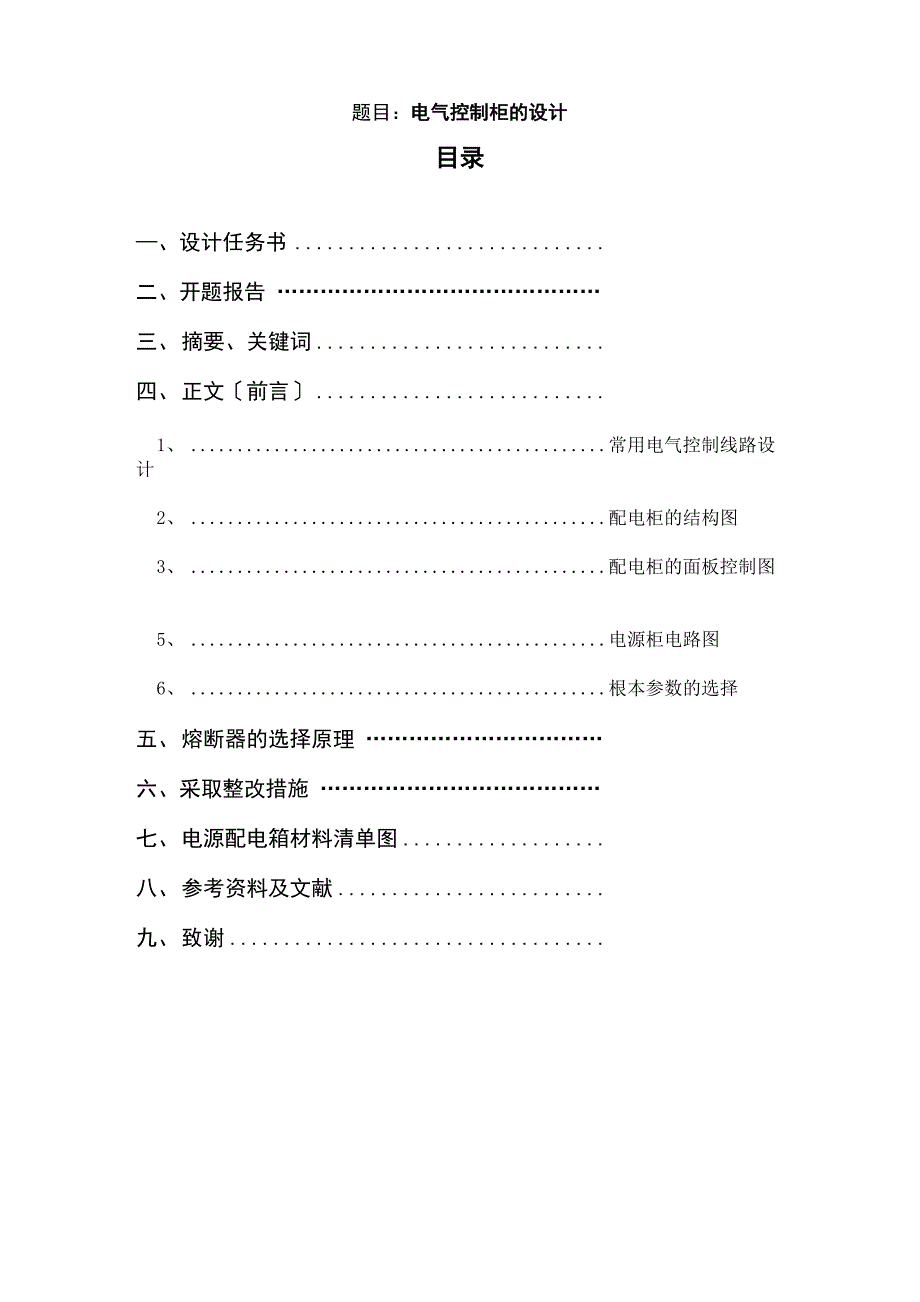

题目：电气控制柜的设计目录—、设计任务书 二、开题报告 ………………………………………三、 摘要、关键词 四、 正文〔前言〕 1、 常用电气控制线路设计 2、 配电柜的结构图 3、 配电柜的面板控制图 5、 电源柜电路图 6、 根本参数的选择 五、 熔断器的选择原理 ……………………………六、采取整改措施 …………………………………七、 电源配电箱材料清单图 八、 参考资料及文献 九、 致谢 本课题来源及研究现状学校数控车间引进一批先进的机加工设备，车间也是新建装修，刚好车间线路要进行改造，车间的配电柜有不够的情况下，以?电气控制柜的设计?作为毕业 设计课题是两全其美的事情通过对车间线路的了解总共所有的机床有几十台设 备，经过对车间的调查和研究得出了准确的负荷数据后才动手设计通过毕业设 计更好的把理论联系实际，提高学生的实操技能水平，取得更好的教学效果本课题研究目标、内容、方法和手段1. 学习内容1〕、机加工车间的实际调查及车间负荷计算2〕、配电箱的控制方案的设计3〕、低压电器的选择4〕、配电柜电路的设计及绘图及电路的工作原理5〕、学会列材料清单6〕、技能训练2. 配电柜的安装1〕、学会低压电器的摆放及固定。
2〕、学会根据电路的原理图设计布置线圈，并掌握安装工艺要求3〕、学会断路器、空气开关、就留接触器的容量选择4〕、学会电工工具及压线钳的使用5〕、进一步培养学生遵守劳动纪律平安文明生产的吸光，树立平安第一 的意识3. 学习方法1〕、两人小组讨论安装的方案与评价；2〕、两人分工、共同安装；3〕、共同评价与分析摘要；随着工业技术的开展，再低压供电系统中启用配电柜越来越多，特别是机 加工车间线路里面采用集中控制线路的原那么，更加需要配电柜哦诶点贵的设 计是否合理关系到整个见的设备的平安，可靠的运行配电柜在机加工车间里起 到分配电能，及控制设备电源的作用，配电柜的设计与制作首先考虑的是控制对 象的负荷功率的大小，根据负荷的大小才能正确地选用低压电器考虑到车间负 荷较大采用两种配电柜，一种是电源柜，另一种是动力柜，电源柜起到分配电源 的作用，动力柜起到控制设备电源作用，根据实际需要，这次毕业设计要设计一 个电源柜和两个动力柜，我们的设计思路是平安，可靠维修方便 关键词：配电、负荷计算、低压计算的选择、电路设计正文前言：配电柜的设计首先要考虑的是机加工车间的设备功率及负荷的大小，对我们后面负荷计算及低电压电器的选择及电路的设计起到非常重要的作用。
1、常用电气控制线路设计动作过程1〕、点动控制电路与单向连续运转控制电路控 制 电 路按F按埶CSB） 一钱圈 通电-主触头闭合"电机转动；叭 I] II松开按钮CSB）一线團断电 一主触头CKIVP 打开 亠电机停转口按下按钮匕场）线圈CKM）通电亠KM主触 头闭合，辅勒常开闭合自锁-电动书琏籃转？按T停止按钮（SB^ ■线圈（OI）断电-*KM 主触头/辅助絶头均打开“电动机停转"2〕、电动机正、反转控制电路址 ■路SE.:工1H控1制虫路1H□操作过桎f SB. J— KM戯團S电f 苍叫常开闭合自锁f电动机正辄遇Jf 电动机停转.SBj'*庄隅统臨得电rKlk常幵31合自 锁-电动机反转；棚| 1—电动机停转.SB不］SB?耶誰同时按下，否則会造咸短路!在正.反转腔射电路中丰联上正.反转摆融器的互续常厨蔽头可以連九网相植路：痘 T713〕、顺序启动控制FUmin.刊4〕、星——三角形降压启动m 21TU4星形连接可以减小电机的起动电流以防止对其它设备产生影响 电路一开始接成星形的，起动后再转成三角形的2、配电柜的结构图电源配电鯨门电曇布置图3、配电柜的面板控制图器件介绍：图中1：命令继电器；2：电动式变压器3：可编程控制器4：齐纳栅〔使电流只能单向流动的半导体〕5：电磁断路器〔控制及加气保护〕6：接线端子设计说明：1、 配电柜共一台采用XL—21型，供电方式上进上出。
2、 外壳油漆采用喷塑，颜色为白色3、 配电柜前门为单开门，后门为为双开门面板采用：2mm冷轧板， 侧面采用1.5mm冷轧板箱盖为2mm冷轧板4、 电源配电箱须配置宽度为80mm安装3 根, 60mm安装条4 根,顶部 开孔5、 动力配电箱各需配置80mm安装条3根，50mm安装条4根，30mm 安装条2根，顶部不开孔6、 配电柜各需配置接地铜排一条7、 前后门带锁操作把手安装高度离地面950mm8、 带灯按钮LA-11D型号尺寸开孔，指示灯按AD11-25/11型号尺寸开 孑L9、 其它要求均接国家标准10、 箱体与门之间加装固定控制线的线卡4、电源柜电路图5、根本参数选择1〕、额定电压：铭牌额定电压是只主触点上的额定电压，通常用的电压等级为直流接触器：220V, 440V, 660V交流接触器： 220V， 380V， 500V如果负载是380V的三相感应电动机，那么应选用380V的交流接触器，2〕、额定电流：铭牌额定电流是指主触点的额定电流,通常用的电流等级为：直流接触器： 25， 40， 60， 100， 150， 250， 400， 600A 交流接触器;5， 10， 20， 40， 60， 100， 150， 250， 400， 600A 上述电流是指接触器安装敞开式控制屏上，触点工作不超过额定温升，负载为间 断—长期工作制时的电流值、假设超过8小时，必须空载开闭三次以上，以消除 外表氧化膜，如果上述条件改变，就要做相应修正其电流值，具体如下：当接触器安装在箱柜内，由于冷却条件差，电流要降低 10~20%使用当接触器于长期工作制，而其通电持续率不超过 40%；敞开安装，电 流允许提高 10~25%;箱柜安装，允许提高 5~10%3〕、线圈的额定电压：通常的电压等级为直流线圈： 24， 48， 220， 440V交流线圈： 36， 127， 220， 380V〔选择时一般交流对交流，直流对直流，但交流负载频繁动作时可采用直流吸引 线圈的接触器：直流接触器断开是产生的过电压高达10~20倍，故不采用高电压 等级，电压太低，接通线圈用的继电器或接触器的连锁触点不可靠〕4〕、操作频率：指每小时接通的次数，交流接触器的最高为600次/h,直流接触 器可达1200次/h。
5〕、辅助触头的工作电流：辅助触头〔或称辅助开关〕的未动开关，它有两个电 流参数，一个约定发热电流，一是工作电流工作电流有多种，而约定发热电源 只有一个6〕、约定发热电源的定义：GB/T2900.18对约定发热电源电流的定义是：“在规 定条件下实验时，开关电器在8h工作制下，各部件的温升不超过极限值时所能 承载的最大电流〃7〕、工作电流：由它所控制的电磁铁在比和状态下的负载功能来决定五、熔断器的选择原理1〕根据使用条件确定熔断器的类型2〕选择熔断器的规格时，应首先选定熔体的规格，然后再根据熔体的规格去 选择熔断器的规格3、熔断器的保护特性应与被保护对象的过载特性有良好的配合4〕在配电系统中，各级熔断器应相互匹配，一般上一级熔体的额定电流要比 下一级熔体的额定电流要大2-3倍5〕对于保护电动机的熔断器，应注意电动机启动电流的影响，熔断器一般只 作为电动机的短路保护，过载保护应采用热继电器6〕熔断器的额定电流应不小于熔体的额定电流：额定分断能力应大于电路中 可能出现的最大短路电流六、熔断器类型的选择熔断器主要根据负载的情况和电路断路电流的大小来选择类型例如，对于 容量较小的照明线路或调动机的保护，宜采用RCIA系列插入式熔断器或RM10 系列无填料密闭管式熔断器；对于短路电流较大的电路或有易燃气体的场合，宜 采用具有高分断能力RL系列螺旋式熔断器或RT（包括NT）系列有填料封闭管式 熔断器；对于保护硅整流器件及晶闸管的场合，应采用快速熔断器。
选择导线的建议：1〕一般使用铜线而铁或镍铬合金线仅在某些实验中作为被研究的样品， 或者是接入局部线路中作为电阻，决不能作为连接线路用的导线；2〕如果导线的电阻无关紧要，可以使用纱包铜线 例如规格为 24＃（直接为）的纱包线，实际上用作裸铜线的平安电流比参数表中的导线平安电流大好多 倍因此 24＃铜线的负载能力，实际上完全适合于本书所述的全部实验工作；3）在保证正常工作的前提下，如果希望导线的电阻尽可能小 例如在惠斯登电桥线路中接入标准电阻 最好用铜片或多股纱包铜线，接线应尽可能短，假设使用粗铜线要注意不能碰动他们，因为它们好似是套在接线柱上的扳手，碰 动它们会松动接线点；Q /m；5〕为了消除通电导线的磁效应，应当使用多股花线，或者多股绝缘导线绞 在一起电流互感器二次导线的选择与改造 电能计量综合误差的计算是供电部门标准计量的重要组成局部，综合误差的大小 直接关系到供需双方的工作效益和经济效益在综合误差中，由于电流互感器二 次回路配置不当，特别是导线截面选择不当，造成误差是不容无视的规程规定， 电流互感器二次回路导线截面不得小于2.5mm2.在实际应用中，设计者往往就选 择 2.5mm2 导线，而不是通过计算，考虑到负载的大小、号线的长度。
据我们调 查：有不少35kv及llOkv变电所〔特别是老是变电所〕计量用电流互感器二次 回路导线来回长度达几十米甚至上百米，导线细，所接仪器仪表也较多，这样造 成互感器负载过大，准确度等级下降，严重影响计量的准确性按国家标准规定，一般测量用电流电压互感器二次负荷 S 必须在额定二次 负荷Se和下限负荷范围内，即0.25SvSvSe根据这一要求，为了进一步加强计量管理，保证计量装置的准确性，对所属 各变电所电流互感器二次回路负载进行测量，凡不符合规程要求的，我们都逐步 采取了整改措施六、逐步采取整改措施：1〕合理选择和调整电能表屏和互感器的安放位置考虑电缆沟的正确向尽 量减少二次回路导线的长度2） 、计算用电流互感器或电流互感器计量侧尽量不接其他仪表仪器，诸如指 示仪表、变送器等皆装在其它的互感器保护侧3） 、根据负荷大小选择导线截面，确保负荷在容许范围内4） 、 导线一律选用铜线，因为铜线的电阻小、强度大、不易氧化同时尽 量减少接点，接点处不仅有接触电阻，而且如果出现锈蚀等现象会严重影响计量七、电源配电箱材料清单〔共 1台〕型号规格单任单tfK元〉金噸（元）配电箱幫体前BO匚會tI5OUI^M包融装DZ2(H/W0舍i710710DZ2
