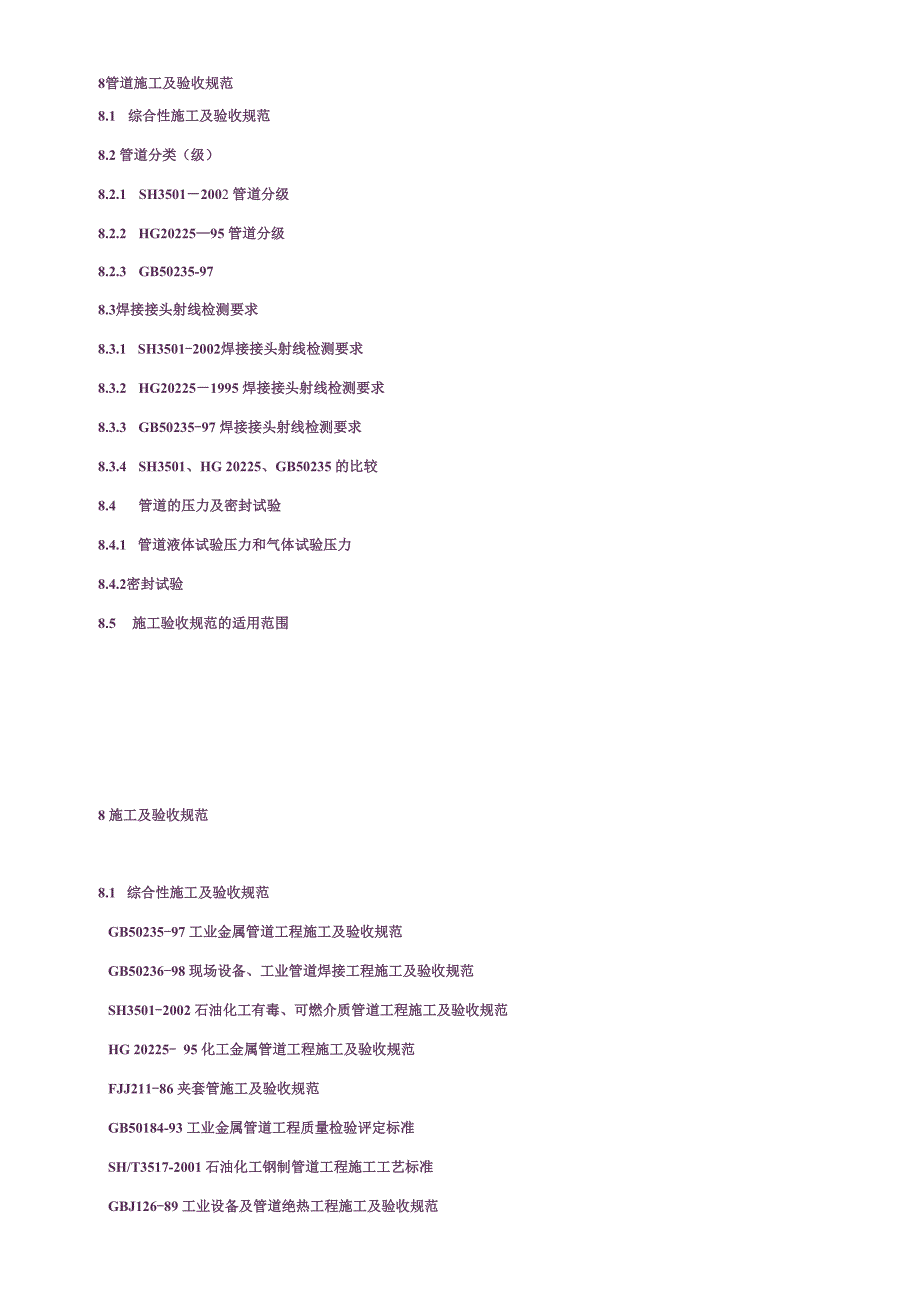

8.3.3 GB50235－97 焊接接头射线检测要求表 8-5 GB50235－97 焊接接头射线检测要求序号输送介质设计压力MPa （表）设计温度C检测％合格等级□|输送剧毒流体的管道任意压力任意温度2所有有毒、可燃介质P>10.0任意温度4.0400100II3|非可燃流体、无毒流体的管道P>10.0t>4004|低温管道任意压力T<-295非可燃流体、无毒流体的管道P<1.0t<40006其它管道5III8.3.4 SH3501、HG 20225、GB50235 的比较a． 相同点对以下管道均为 100％射线检测；1) 剧毒介质；2) 有毒可燃介质 P>10.0 任意温度4400°C3) 非可燃、无毒介质P>10.0, t>400C4) 低温管道 t<-29Cb． 不同点SH35011) 对可燃高度危害介质按介质分为两种情况：♦ 苯、毒性程度为高度危害介质(丙烯晴、光气、二硫化碳和氟化氢除外)和甲A类液化桂P<10.0 -29400，管道射线检测率为 20%；♦ 甲类、乙类可燃气体和甲B类、乙A类可燃液体P<10.0 -29400，管道射线检测率为 10%；2) 毒性程度为中度、轻度危害介质和乙B类、丙类可燃介质P<10.0 -29400，管道射线检测率为 5%；3) 对非可燃、无毒介质管道未作规定HG20225对可燃有毒介质按操作条件分为 3 种0400 管道射线检测率为20%；1.0400 管道射线检测率为10%；P<1.0 t<400 管道射线检测率为5%GB 50235将管道焊缝的射线照像检验和超声波检验比例分为100%、 5%和0%三种。
对 t<400 及 P<4.0 可燃有毒介质管道射线检测率为 5 ％但在压力管道中，要求 100％射线检验和“抽检比 例不低于 5％”的管道比例很大，这样将增加检验要求的不严密性和对检验要求说明的内容8.4 管道的压力及密封试验8.4.1管道液体试验压力和气体试验压力GB50235 规定a. 液体试验压力1）承受内压的地上管道及有色金属管道试验压力应为设计压力的1.15 倍，埋地钢管道的试验压力应为设计 压力的 1.5 倍，且不低于 0.4MPa；2）当管道与设备作为一个系统进行试验，管道的试验压力等于或小于设备的试验压力时，应按管道的试验 压力进行试验；当管道试验压力大于设备的试验压力，且设备的试验压力不低于管道设计压力的1.15 倍时， 经建设单位同意，可按设备的试验压力进行试验；3）当管道的设计温度高于试验温度时，试验压力应按下式计算：Ps =1.5P[o]]/[o]2;试中Ps 一一试验压力（表压），MPa；P 一一设计压力（表压）， MPa;[o]l —一试验温度下管材的许用应力，MPa；[o]2 —设计温度下管材的许用应力，MPa当[o]l/[o]2 大于 6.5 时，取 6.5。
当Ps在试验温度下，产生超过屈服强度的应力时，应将试验压力Ps降至不超过屈服强度时的最大压力；4） 对位差较大的管道应将试验介质的静压计入试验压力中液体管道的试验压力应以最高点的压力为准， 但最低点的压力不得超过管道组成件的承受能力；5） 对承受外压的管道，其试验压力应为设计内、外压力之差的1.5倍，且不低于0.2MPa；6） 夹套管内管的试验压力应按内部或外部设计压力的高者确定夹套管外管的试验应按上述第（1）条的规定 b.气体试验压力1） 承受内压的钢管及有色金属管的气压试验压力应为设计压力的1.15倍，真空管道的试验压力应为0.2MPa2） 当管道的设计压力大于0.6MPa时，必须有设计文件规定或经设计单位同意，方可用气压进行压力试验SH3501 规定1) 真空管道为 0.2MPa； 2) 液体压力试验的压力为设计的1.5 倍；3) 气体压力试验的压力为设计的1.15 倍4) 管道压力试验时，试验时温度、应力值应符合下列规定:当设计温度高于试验温度时，管道的试验压力应按下列计算:Pt=KP0 [叫/ [o]2式中Pt ——试验压力，MPa；[o]l —一试验温度下材料的许用应力，MPa；[o]2 —一设计温度下材料的许用应力，MPa；K——系数，液体压力试验取1.5；气体压力试验取1.15。
液体压力试验时的应力值，不得超过试验温度下材料屈服点的90%；气体压力试验时的应力值，不得超过试验温度下材料屈服点的80%HG20225 与 GB50235 基本相同CJJ 33-89规定1) 燃气管道强度试验压力应为设计压力的1.5倍，钢管不得低于0.3MPa；铸铁管不得低于0.05MPa；2) 调压器两端的附属设备及管道的强度试验压力应为设计压力的1.5倍；8.4.2 密封试验c． 应作泄漏性试验的管道范围GB50235:输送剧毒流体、有毒流体、可燃流体的管道SH3501 :按设计文件要求进行SHA级管道必须进行，。
