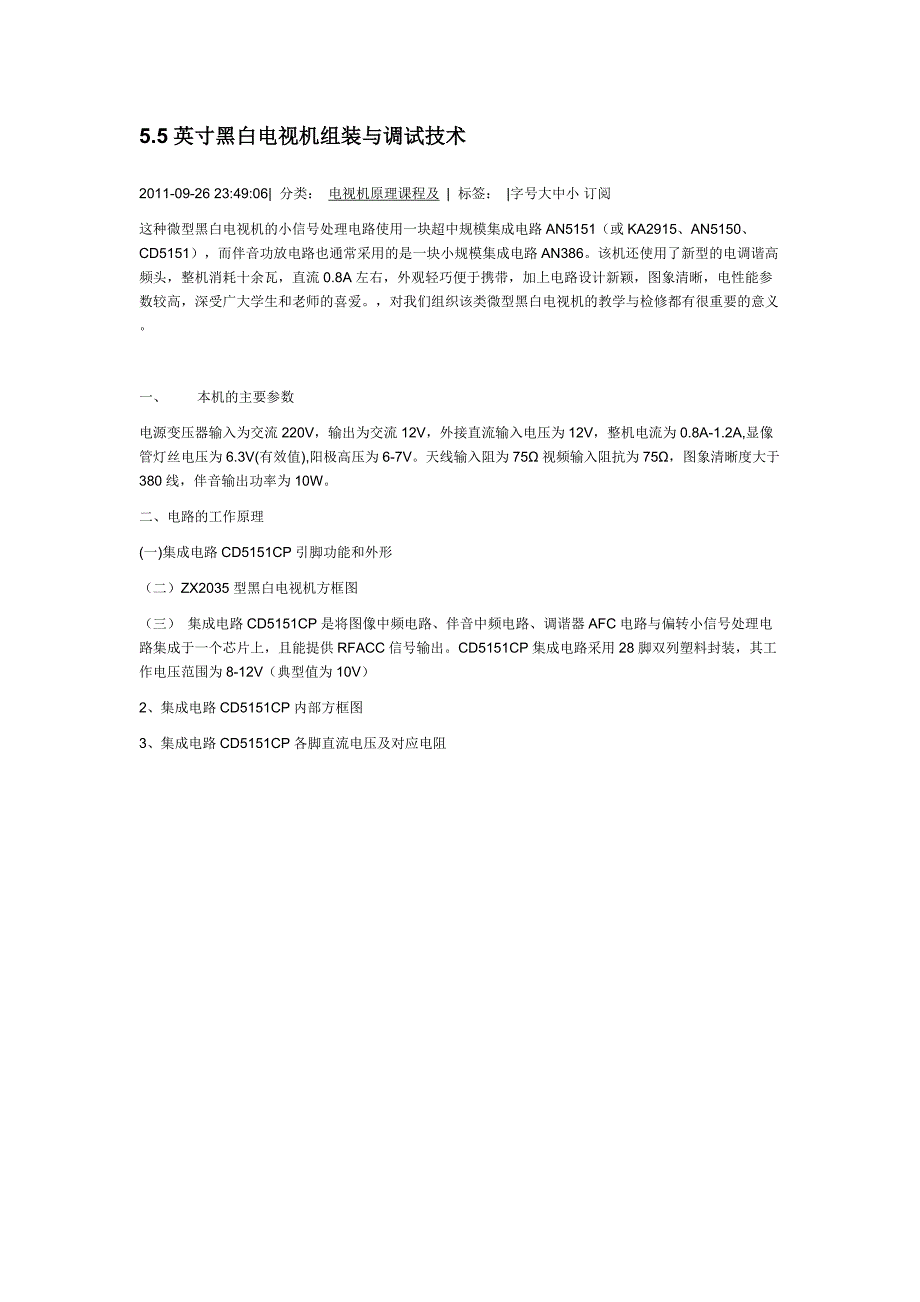

5.5 英寸黑白电视机组装与调试技术 2011-09-26 23:49:06| 分类： 电视机原理课程及 | 标签： |字号大中小 订阅 这种微型黑白电视机的小信号处理电路使用一块超中规模集成电路 AN5151（或KA2915、AN5150 、CD5151 ），而伴音功放电路也通常采用的是一块小规模集成电路 AN386该机还使用了新型的电调谐高频头，整机消耗十余瓦，直流 0.8A 左右，外观轻巧便于携带，加上电路设计新颖，图象清晰，电性能参数较高，深受广大学生和老师的喜爱对我们组织该类微型黑白电视机的教学与检修都有很重要的意义 一、 本机的主要参数电源变压器输入为交流 220V，输出为交流 12V，外接直流输入电压为 12V，整机电流为 0.8A-1.2A,显像管灯丝电压为 6.3V(有效值),阳极高压为 6-7V天线输入阻为 75Ω视频输入阻抗为 75Ω，图象清晰度大于380 线，伴音输出功率为 10W二、电路的工作原理(一) 集成电路 CD5151CP 引脚功能和外形（二）ZX2035 型黑白电视机方框图（三） 集成电路 CD5151CP 是将图像中频电路、伴音中频电路、调谐器 AFC 电路与偏转小信号处理电路集成于一个芯片上，且能提供 RFACC 信号输出。
CD5151CP 集成电路采用 28 脚双列塑料封装，其工作电压范围为 8-12V（典型值为 10V）2、集成电路 CD5151CP 内部方框图3、集成电路 CD5151CP 各脚直流电压及对应电阻 （三）ZX2035 型黑白电视机信号流程电视信号由天线接收后送入电调谐高频头 TDP 的 1 脚，高频信号（48MHZ 以上）在这里经过高放、混频后，变成 38MHZ 的图像中频各 31.5MHZ 的第一伴音中频信号然后从 9 脚输出 送至 Q201 进行预中放Q201 的信号输出送至声表面波滤波器，它具有电视机所要求的特殊的频率特性，它只让 38MHZ 的图像中频和 31.5MHZ 第一伴音中频信号按一定的要求通过其他信号则被滤除或被吸收经过声表面波滤波器，信号进入 ICI 集成电路 1 脚和 28 脚，经内部信号处理后由 ICI 集成电路 5 脚输出复合全电视信号（包含 0-6MHZ 视频信号、6.5MHZ 第二伴音信号、行场同步信号等），送至末级视入管 Q801 进行图像信号放大，放大后再输入显像管阴极这个信号的瞬时值就代表屏幕上某像素的大小（改变阴极发射电子的强弱）另一部分送至 ICI 集成电路 6 脚进行同步分离，同步信号分离出来后，对行，场振荡器的频率进行控制。
使行、场振荡的频率和相位与电视台发射的信号保持严格一致（做到同频、同相），只有做这一点，才能在屏幕上形成完整的图像还有一部分信号通过 C17、Y1（6.5MHZ 陶瓷滤波器）送入伴音通道进行伴音解调，调解后的伴音信号再送入 IC2 集成电路进行放大，放大后的信号去推动扬声器，使扬声器发出声音四）ZX2035 型黑白电视机各部分工作原理1．电源供电电路变压器 T01 将 220V 交流电降压为 12V，经 D21-D24 桥式整流， C21 滤波后脉动直流电Q701 为调整管，Q702 为推动管，Q703 上取样放大管，ZD701 为稳压管其稳压值作为准电压源，R703、R704 和VR701 组成取样回路，调整 VR701 的阻值可以改变稳压电源的输出电压，调整范围在 9-12V 之间可调，本机的额定输出电压为 10V2．高频调谐器及附属电路本机采用 UVD6201-RB 型全频道电子调节器，共有十个引脚： 1 脚为天线输入端，2 脚为 AGC 自动增益控制端，3、5 、 6 脚分别是波段选择控制端，波段选择电压为 9.1V,9 脚为电视中频信号输出端,10 脚接地,7 脚闲置不用接收无线电视信号时，天线接收的高频信号经 ANTIN 插座和电容器 C201 送入高频头 1 脚。
接收有线电视机信号时，将有线电缆插头接入 ANTIN 插座，动触片与天线就断开，将有线信号经 C201 接入高频头1 脚高频头 4 脚是调电压输入端，调谐电路由 VR202、R215 、C224、ZD201 等元件组成行输出变压器 7脚经 D603 整流和 C616 滤波后输出+120V 电压，经稳压二极管 Z201、电阻 215 得到 33V 电压VR202组成的调谐电路将 33 分压后送给高频头 4 脚4 脚电压在 0-30V 之间变化电源电压提供的 10V 电压,作为高频头的工作电压和波段选择电压分别送给高频头 8 脚和波段开关3．公共交通从高频调谐器 9 脚输出的中频信号（图象中频信号和第一伴音中频信号），通过 C202 送入预中放进行放大，放大后由 Q201 集电集输出经 C204 耦合至“声表面波滤波器”，通过“ 声表面波滤波器”形成中放特性曲线后，送入 ICI（CD515ICP ）集成电路 1 和 28 脚，经 IC 内部三级图象中频放大器后，直接加至视频检波器中检出的视频信号在预视放电路中进行放大，经噪声抑制电路去除噪声后从 5 脚输出，再经R802、C802 耦合至视放输出电路。
在 IC 的内部，噪声抑制电路输出的另一路信号加至中频 AGC、高效延迟 AGC 电路进行处理，得到高效延迟 AGC 电压从 3 脚输出，经 R209 送到高频头的 AGC 端其中 R209 为隔离电阻、C211 为滤波电容、C314 为高频旁路电容2 脚外接电位器 VR201 用来调整高放 AGC 延迟量R206、R207 为分压电阻，C206 为旁路电容4 脚外接的 RC 电路 C212、R211 决定了 AGC 滤波电路的时间常数4、视频放大电路Q801 是视放输出管，由于这级要求输出信号幅度很大，故集电极电源电压需 50V 左右Q801 接成阻容式耦合共发射极电路C804 是输出耦合电容 C808 是集电极负载电阻，它的阻值对放大器的增益、通频带的宽度影响很大，阻值愈大，增益愈高，通频带愈窄在对比度较小时，全电视信号中的消隐冲脉冲不足以使显象管电子束完全载止，从而画面上会出现回扫线为了防止此种毛病的的发生，在视放输出管上还加有消隐电路，消隐电路是利用行、场扫描逆程脉冲来消除光栅上的回扫线本机行、场消隐脉冲加在视放管的发射极，行逆程冲是有行输出变压器的 3 脚通过 R58 加入 Q8 发射极，场逆程脉冲是通过 R34、D11 加入 Q8 的发射极。
当行或场逆程正脉冲到来时，使视放管载止，集电路呈现高电位，有效地消除逆程回归线视放管加上消隐电路之后，即使没有电视信号输入，光栅上也不会出现回扫线因此，光栅上有无回扫线可以当作判别视放输出管是否正常的一个标志VR802 是对比度调开电位器C805 是隔直电容，提供交流信号通路R812 与 R811、R810 、VR802 形成交流并联电路，控制放大器的交流反馈量，从而控制放大器的增益OC3 高频补偿电容器R51 为限流电阻，当显象内部打火时，它限制短路电流的幅度，起到一定的保护作用5、伴音通道第一伴音中频信号（31.5MHZ），在 IC 内部检波级与图像中频信号（38MHZ）差出第二伴音中频信号（6.5MHZ）从 CD5151CP 集成电路 5 脚输出这一信号通过 C307/101p、6 5MHZ 带通滤波器 Y1取出第二伴音信号送入 CD5151 集成电路 7 脚8 脚也是伴音中频放大器电路的一个引脚，但由于它的外电路中接入 C311、C312 交流旁路电容，所以变成了单端输入式差分放大器电路 7 脚和 8 脚之间的电阻R308、R307 为内部电路中伴音中频放大器的偏置电阻9 脚和 10 脚之间所接元件 T1 为内峰值监频器电路所需的线性电抗变换电路（检频回路）。
检频器外理后得到的音频信 11 脚输出，通过 R302、R300、C300、C301 、C502、音量电位器 VR301、C302 ；后至集成电路 IC2（D386P）3 脚，进行音频信号放大IC2 是一块音频功放集成电路，它是电源电压为 10V、扬声器阻抗为 8Ω时输出功率可达 0.7W它是单排 8 脚封装的集成电路 3 脚为间频输入端 5 脚为音频功放输出端，放大的音频信号通过电容器 C305 耦合至扬声器，发出电视伴音声音2、4 脚接地，6 脚为电源输入端，通过 R306、C306 滤波电容器输入为 9V 的电源电压6、行扫描电路及显像管供电电路显像管结构示意图显像管是一种电真空器件，它由电子枪、玻璃外壳、荧光屏三部分组成电子枪的作用是发射电子并使他们聚成电子束，打在荧光屏上电子枪由灯丝、阴极、栅极（控制极）、第一阳极（加束极）、第二阳极（高压极）和第三阳极（聚焦极）组成阴极（K）；阴极是一个小金属有发射自由电子的氧化物，筒内装有加热灯丝当灯丝通电后，烤热阴极表面氧化物层，使之发射电子CD5151CP 集成电路 5 脚输出的复合全电视信号，进入 IC 内的同步分离电路中由同步分离电路进行处理得到的复合同步信号直接加至行鉴相器电路，与 22 脚输入的行逆程脉冲信号进行比较，得到的鉴相误差电压从 19 脚输出，经 R605 送入 18 脚，进入 IC 内的振荡电路，18 脚外接的 C605、R606、VR601为定时元件，其中 C605 为定时电容， VR601 是行频调整电位器。
由行输出变压器 5 脚送出行逆程脉冲通过 C606、R603 加入 22 脚，用以控制行振荡的频率和相位，使其与发送端保持一致行振荡器产生的行频脉冲信号，加入分立元器件构成的行推动级和行输出级 Q602 为行激励晶体管，其工作在截止和饱和状态由 CD5151CP 集成电路 17 脚输出行激励信号，经R52 控制 Q602 晶体管基极，使 Q602 工作在截止和饱和状态R607 为 Q602 的集成电极负载电阻，通过 C611 藕和至 Q601 基极Q601 是行输出管，D601 为基极输入回路，其作用是吸收反势电压和抑制高频自激 C620 是 S 校正电容，D602 是升压二极管，C615 为升压电容,D604 是阻尼二极管,与C617 联的涤沦电容器 102 是逆程电容器，调节打小就可以调整行幅的大小本机行输出变压器的型号为 BSH8~6B 共有 10 个引脚，1 脚接阻尼二极管， 2 脚输出交流 6.|3V 像管灯丝电压，3 脚接行输出管集电极、行偏转线圈和行消隐脉冲信号输出4 脚接出 120V 左右电压提供给显现管加速极和亮度控制电路7 脚经 D603、C616 整流虑波后，输出 120V 左右电压提供给显像管加速极和亮度控制电路,输出 120V 经 R215、ZD201 分压后得到 33V 电压，通过 R809 加入显现管 2 脚（2 脚为阴极）。
9 脚和 10 脚分别接升压二极管和升压电容，形成自举回路高压阳极所需的电压是由行输出变压器的高压包输出高压脉冲，经整流和显现管管壳电容滤波后提供显现管共有 7 个引脚，其排列顺序和功能与普通黑白电视显现管完全相同，1 和 5 脚是栅极，电压为0V（接地）2 脚是阴极电压在 27~33V 之间变化3 和 4 脚内接灯丝，两脚间交流点为 6.3V 左右6脚是加速极，电压为 120V 左右7 脚是聚焦极，电压为 0V（接地）7、场扫描电路工作原理由 CD5151CP 集成电路内同步分离级输出的复合同步信号直接加至场触发电路，经过处理得到的场同步信号又加到场振荡电路，用以控制场振荡器的频率和相位，使其与发送端保持一致场振荡器产生的场振荡信号直接加到场激励级进行放大，然后从 26 脚输出（场频锯齿波信号），送到由分立元件构成的场输出电路其中 24 脚外接场振荡频率25 脚输入锯齿波反馈信号可调元件 VR502 是用来进行场幅（场线性）调整的，调整。
