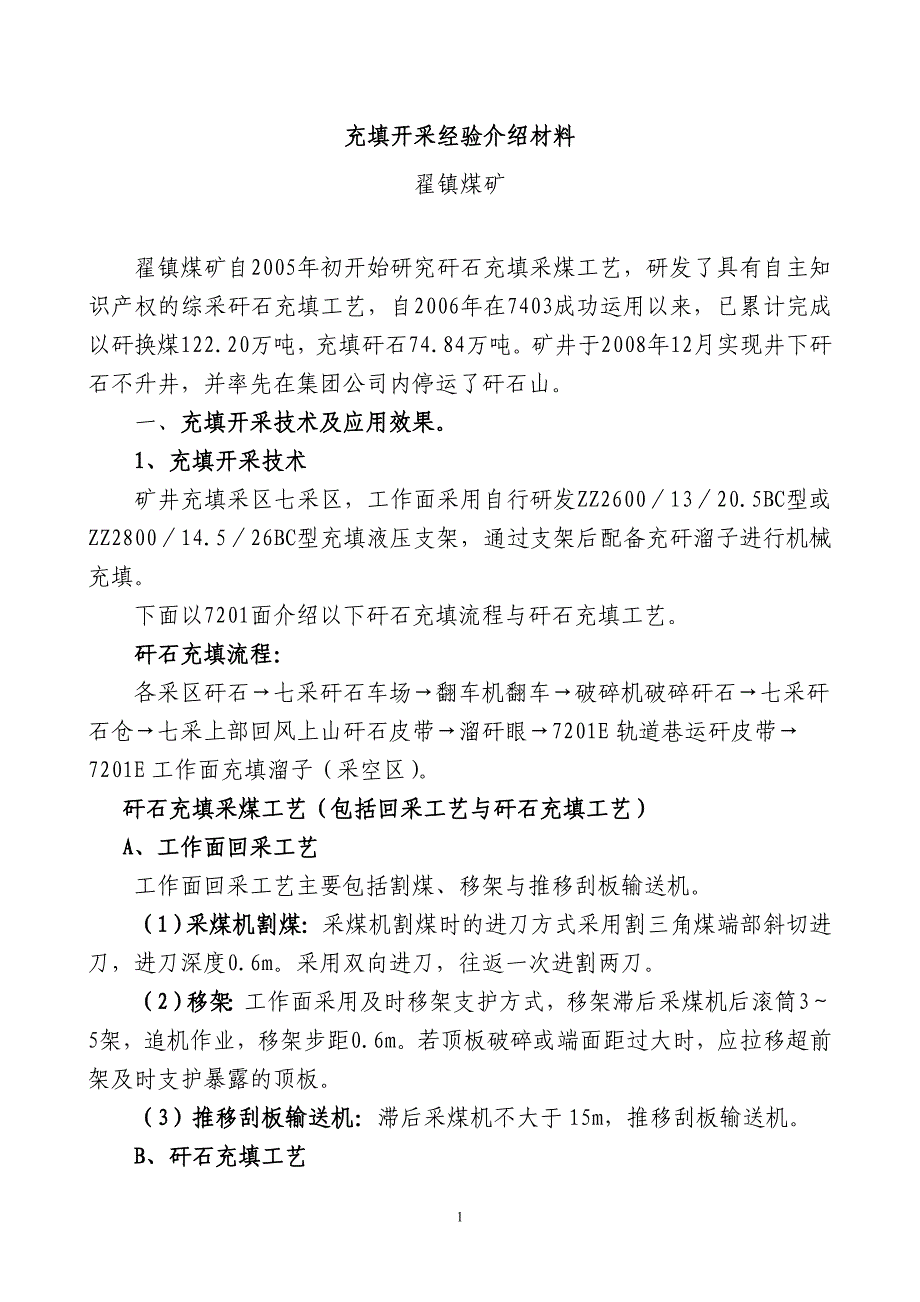

充填开采经验介绍材料翟镇煤矿翟镇煤矿自2005年初开始研究矸石充填采煤工艺，研发了具有自主知识产权的综采矸石充填工艺，自2006年在7403成功运用以来，已累计完成以矸换煤122.20万吨，充填矸石74.84万吨矿井于2008年12月实现井下矸石不升井，并率先在集团公司内停运了矸石山一、充填开采技术及应用效果1、充填开采技术矿井充填采区七采区，工作面采用自行研发ZZ2600／13／20.5BC型或ZZ2800／14.5／26BC型充填液压支架，通过支架后配备充矸溜子进行机械充填下面以7201面介绍以下矸石充填流程与矸石充填工艺矸石充填流程：各采区矸石→七采矸石车场→翻车机翻车→破碎机破碎矸石→七采矸石仓→七采上部回风上山矸石皮带→溜矸眼→7201E轨道巷运矸皮带→7201E工作面充填溜子（采空区）矸石充填采煤工艺（包括回采工艺与矸石充填工艺）A、工作面回采工艺工作面回采工艺主要包括割煤、移架与推移刮板输送机1）采煤机割煤：采煤机割煤时的进刀方式采用割三角煤端部斜切进刀，进刀深度0.6m采用双向进刀，往返一次进割两刀2）移架：工作面采用及时移架支护方式，移架滞后采煤机后滚筒3～5架，追机作业，移架步距0.6m。
若顶板破碎或端面距过大时，应拉移超前架及时支护暴露的顶板3）推移刮板输送机：滞后采煤机不大于15m，推移刮板输送机B、矸石充填工艺（1）矸石充填工作原理采空区的矸石充填依靠自压式矸石充填机来自动完成：充填时自压式矸石充填机的上刮板向下运输充填矸石；下刮板向上推平漏矸孔下漏的矸石，并使矸石充填密实、均匀在矸石充填过程中，随着矸石充填高度的增加，自压式矸石充填机会随之上升，利用矸石充填运输机对矸石的反作用力来压实的充填矸石其充填过程可分为“自由落体”阶段、“自充自压”阶段、“充分压实”阶段2）矸石充填工艺过程矸石充填工艺是在采面割完两刀煤后进行，其工艺过程如下：①每班按照正规循环割煤，然后停止割煤，移直自压式矸石充填机的机头与机尾检查充填系统的完好情况，准备充填工作②首先起动工作面自压式矸石充填机，然后依次起动7201面轨道巷运矸皮带、七采上部回风上山矸石皮带及七采矸石仓设备等，进行采空区矸石充填③充填时采用自压式矸石充填机机头向机尾方向依次充填，也即先打开自压式矸石充填机机头的第一个插板进行“自由落体”充填阶段、“自充自压”阶段，待此段矸石输送机升至离支架尾梁200mm时，关闭第一个插板，打开第二个插板，重复上述工作，待6个插板全部完成上述两个阶段后，再同时打开全部6个插板，进行“充分压实”阶段的工作。
a.“自由落体”充填阶段“自由落体”充填阶段矸石由自压式矸石充填机运至漏矸孔，直接落入刮板下的采空区矸石充填“自由落体”充填阶段示意图b.“自充自压”充填阶段当从漏矸孔下落的矸石自然堆积高度至自压式矸石充填机的溜槽时，自压式矸石充填机上刮板推移矸石自漏矸孔落下、下刮板向上推平漏矸孔下漏的矸石在此过程中，下刮板的作用主要在以下方面：[a]使矸石在自压式矸石充填机的自身重力和刮板运动的共同作用下使矸石充填密实，提高了矸石的充填效果；[b]使矸石向下刮板运行方向邻近矸石孔移动，扩大了同一漏矸孔的充填范围在此过程中，自压式矸石充填机表现为因受矸石堆的反作用力，逐步上抬，同时对充填矸石进行初步压实待打开的漏充到离支架尾梁200mm时，关闭第一个漏矸孔的插板，同时打开第二个插板由下到上依次充填c.“充分压实”充填阶段当最后一个自压式矸石充填机的漏矸孔完成“自充自压”阶段后，打开全部6个自压式矸石充填机插板，进行最后阶段的“充分压实”充填阶段此时，自压式矸石充填机会因充填矸石的反作用力进一步上移，当其与支架尾梁完全接触后，自压式矸石充填机不再上移，但对下部矸石的作用力进一步加强，使矸石得以充分压实，同时进一步扩大矸石的充填范围，实现有效充填空间的完全充满与压实。
采空区充填完毕后，对当班的采空区充填情况进行检查记录，确认达到设计效果，然后进行下一矸石充填采煤工艺循环C、技术要点为控制矸石充填效果，实现矸石充填有效空间的完全充满与压实在矸石充填过程中，应做好以下方面的工作①漏矸孔插板打开严格执行由下到上的顺序进行充填，打开插板用力均匀，以防插板变形②充填过程中，密切注意自压式矸石充填机运矸量和矸石下漏量的变化，运矸量既不能大，使矸石下漏不完，运到工作面机头；也不能小，延长充填作业时间必要时自压式矸石充填机需点动运行，以保证充填效果③注意工作面倾角变化，回采过程中严格顺平、顺直工作面，确保充填刮板输送机控制在可弯曲变形范围之内，保证输送机能够正常运行④破碎机要保持正常使用，同时在破碎机后要有专人观察矸石的破碎程度，要控制矸石破碎在粒径50mm左右，必要时进行辅以人工破碎，以保证采空区充填效果2、应用效果自实施充填以来，为提高充充填效率、充实率，矿井对不断现充填工艺设备、技术进行改进一是在充填溜子上增加了油缸，有效提高了充填高度；二是借鉴桥式转载机原理设计了探梁式卸矸架，实现皮带直接向采空区充矸；三是对溜尾端头支护进行优化，减少溜尾以里单体支护；四是改变电机接线盒位置，避免后尾梁挤压电机接线盒，有效提高了溜头充矸高度；五是针对顶板破碎、架后漏矸多，挤占充填空间，通过安排专人实行带压移架，有效控制架间漏矸。
通过以上有效措施改进，进一步提高工作面充填能力，目前，矿井矸石充填效率、充实率不断提高，实现了每班一刀炭、一茬矸，充实率在60％以上，保证了井下矸石不升井3、项目投资和开采成本累计完成充填项目投资6670.71万元，实现以矸换煤122.2万吨，充填矸石74.84万吨自实施充填以来，矿井平均制造成本205.92万元，充填成本较冒落式开采增加28.26元/吨，为234.18万元二、下一步工作措施1、根据矿井目前工作面矸石充填能力、充填效果、设备性能，研究自制ZCZ5200 14.5/30六柱式充填液压支架，进一步提高工作面的充填能力、单产水平2、进一步做好充填工作面设备配套研究，以ZCZ5200 14.5/30六柱式充填液压支架、SGZ630/264充填溜子、MG180/455型煤机、SGD630/264型工作面刮板运输机四机配套，做好在7202E工作面的实验、应用、推广3、随着工作面充填能力、充填效果的提高，单一的井下矸石不能满足充填能力要求，需进一步做好地面矸石入井问题；同时进一步研究井下煤矸分离，提高煤质。
