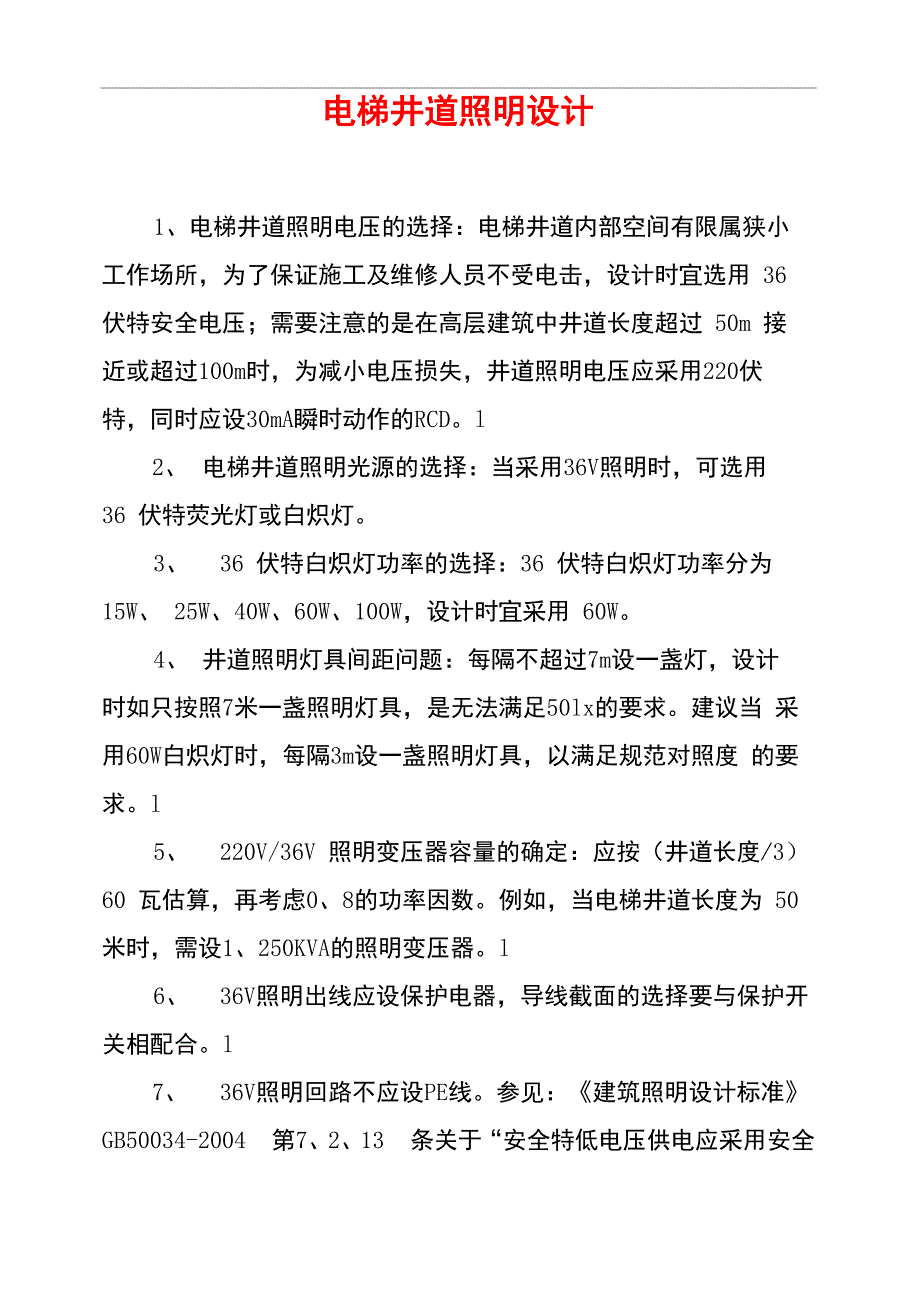

电梯井道照明设计1、电梯井道照明电压的选择：电梯井道内部空间有限属狭小 工作场所，为了保证施工及维修人员不受电击，设计时宜选用 36 伏特安全电压；需要注意的是在高层建筑中井道长度超过 50m 接 近或超过100m时，为减小电压损失，井道照明电压应采用220伏 特，同时应设30mA瞬时动作的RCDl2、 电梯井道照明光源的选择：当采用36V照明时，可选用36 伏特荧光灯或白炽灯3、 36 伏特白炽灯功率的选择：36 伏特白炽灯功率分为 15W、 25W、40W、60W、100W，设计时宜采用 60W4、 井道照明灯具间距问题：每隔不超过7m设一盏灯，设计 时如只按照7米一盏照明灯具，是无法满足50lx的要求建议当 采用60W白炽灯时，每隔3m设一盏照明灯具，以满足规范对照度 的要求l5、 220V/36V 照明变压器容量的确定：应按（井道长度/3）60 瓦估算，再考虑0、8的功率因数例如，当电梯井道长度为 50 米时，需设1、250KVA的照明变压器l6、 36V照明出线应设保护电器，导线截面的选择要与保护开 关相配合l7、 36V照明回路不应设PE线参见：《建筑照明设计标准》GB50034-2004 第7、2、13 条关于“安全特低电压供电应采用安全 隔离变压器，其二次侧不应做保护接地”的规定，其目的是防止 髙电压侵入到特低电压侧而导致不安全。
l8、井道照明管线宜暗敷，当明敷时应采用防火线缆和防火保护管，参见《通用用电设备配电设计规范》GB50055-93第3、3、 7条l9、设在电梯机房和底坑的井道照明开关应采用双控开关。
