1 引言 在集成电路设计过程中，模拟方法是应用最多的验证时序正确与否的手段，然而，模拟方法在微系统芯片(SoC)时代正面临严竣的挑战传统的逻辑模拟方法虽然比较快，但需要输入向量作为激励，给使用带来很多不便；更为严重的是其精度不够高，不能处理 SoC 时代越来越严重的互连线的耦合电容、电感效应电路模拟方法虽然能非常精确地计算 SoC 时代的各种效应，但其速度太慢，容量也太小静态时序分析技术通过提取整个电路的所有时序路径，计算信号沿(上升沿或下降沿)在传播过程的延时，然后检查在最坏情况下电路中是否存在建立时间和保持时间不满足要求的器件，从而确认被验证的电路是否存在时序问题它们又分别通过对最大路径延迟和最小路径延迟的分析得到静态时序分析不需要输入向量、运行速度快、占用内存少，因而成为 SoC 时代最主要的时序验证手段延时计算和最长/最短路径分析是静态时序分析的关键由于互连线结构 [1]对门延时的影响非常大，必须在门延时模型中充分考虑这一因素才能确保静态分析结果的正确性 广告插播信息维库最新热卖芯片： XC9536-15PC44C SN74F244DWR IS62C1024L-70Q SS34 HT1622 88E6050-RJJ AQY210EH KM68V257CJ-15 MUR3020PT TL082CDR 本文提出新的 Π 模型方法，结合了门的等效电容[3]来计算门的延时，我们的方法结合门的互连线负载的拓扑结构和门负载三阶矩求解的方法，采用[4]中提出的等效电容的求解公式，求出门延时计算模型，相比上述两种方法，在静态时序分析中更为合理。

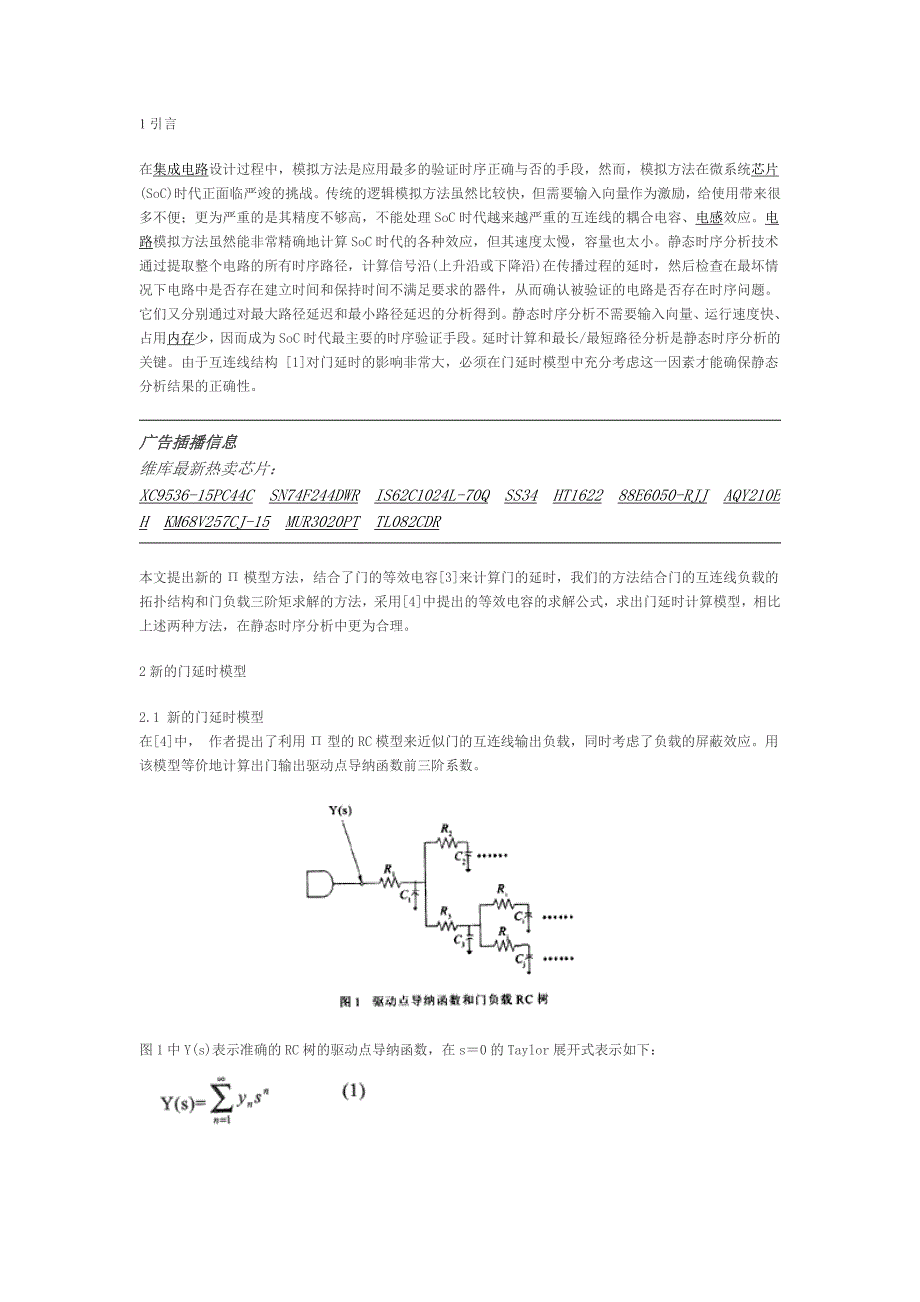

2 新的门延时模型 2.1 新的门延时模型 在[4]中， 作者提出了利用 Π 型的 RC 模型来近似门的互连线输出负载，同时考虑了负载的屏蔽效应用该模型等价地计算出门输出驱动点导纳函数前三阶系数图 1 中 Y(s)表示准确的 RC 树的驱动点导纳函数，在 s＝0 的 Taylor 展开式表示如下： 将门的输出的 RC 树的互连线负载等效负载为 Π 模型，如图 2 通过 Π 模型得到的门输出驱动点导纳函数和 Y (s)的前三项对比得出：尽管以往模型能够很好地表示等效的输出驱动点导纳函数，但是利用等效电容计算的门延时结果并不理想，所以我们提出了新的模型模型中电容的值也采用门输出驱动点导纳函数和 RC 树的驱动点导纳函数前三阶近似相等原理[4] 推出来，设该驱动点导纳函数为 Yπ 的 Taylor 展开式： 考虑到互连线金属电阻的屏蔽效应以及互连线的分布特性，对于模型中的电阻 R1 而言，如图 3 所示，需要求 RC 树的等效电阻，采用的方法是，将分支中的接地电容去掉，而保留串联的电阻，这时电路中的电阻连接主要以节点之间的串并联的形式出现，则等效电阻 Req， 在[4]中，我们可以看到 R1 一般取 12/25Req，所以我们新的模型，如图 4： 2.2 等效电容模型 这样产生我们新的 Π 模型，由于传统的门延时模型中门负载是一个电容，[5]提出了利用平均电流相等的原理， 将门负载 Π 模型，转换为单个电容的等效电容 C eff 的门负载模型，其等效电容的公式如下： td、t f 分别表示输出门延时和门输出的下降时间，它们是由 k 因子表达式来决定的；tt 表示输入信号的传输时间，它是已知的。
k 因子表达式： 式中 CL 表示门负载所带电容，各个及表示 k 因子表达式的参数[3] 3 实验结果 我们选取了与门(and)，在 TSMC 库 0.18mm 工艺 IP 库中的代号(AND2×2)，测试电路我们选取了分别为不具有分支的测试电路 1(如图 5)和具有分支测试电路 2(如图 6 的主电路及如图 7 的分支电路)，这样的分支电路有相同的两路，并且这两个分支同时接于主电路图 6 的 1，2，3，4，5，6 节点处在测试过程中，我们改变门的输入传输时间(tt)和负载电容值(C)，并且采用我们的模型，和 Hspice 仿真结果，以及 O’Brien/Savarino Π 模型(我们在这里称作 Y 表达式法)， 开端 RCΠ 模型(我们在这里称作 1/6, 5/6 法)结果进行比较，不同测试电路的测试结果如表 1～表 4 可以看出，我们的模型在门延时的计算方面要比开端 RCΠ 模型更接近 Hspice 测试结果，开端 RC Π 模型平均误差在 50％～80％之间，而我们的模型平均误差在 5%～15%之间；而与 O’Brien/ Savarino Π 模型相比，由于 O’Brien/Savarino Π 模型测试结果有很多情况要比 Hspice 测试结果小很多，甚至相对误差达到 60％，而在静态时序分析中，这种情况是不允许的，它会造成时序分析失败，我们的模型基本相对误差一般在 5%～10％左右，较好地克服了这种乐观性，在静态时序的验证方面更可靠，更精确。
除了上述关于与门(and)的测试外，我们还做了反相器(inverter)，或门(or)，加法器(add)的测试，同时我们也使用 synopsys 库 0.18mm 工艺 IP 库中相同器件进行测试，都有相似的结果和结论但是我们也发现，如果上述三种模型测试结果与 Hspice 的结果相比误差都较小时(大致 5％～10％)，我们的模型并不明显比其他模型优越这点可以由下面这个例子说明，我们对工业界中一实际电路进行测试，其门负载有100 个电阻， 100 个电容的有分支电路(简称有分支)和一个门负载 14 个电阻和 14 个电容的无分支电路(简称无分支)，其测试结果如表 54 结论 静态时序分析中的门延时模型对于正确进行静态时序分析有着重要的意义，我们结合了等效电容和门负载的互连线拓扑架构两个概念， 提出了新的门延时模型通过实验结果说明，它克服了以前门延时模型过于悲观和乐观的计算结果，较好地保证了静态时序分析的精度下一步的工作可以集中于门负载是互连线时，存在串扰的情况下的模型，这样可以使模型更加全面。
