旅居挂车帐篷防雨性能要求及试验方法_第1页
1/3

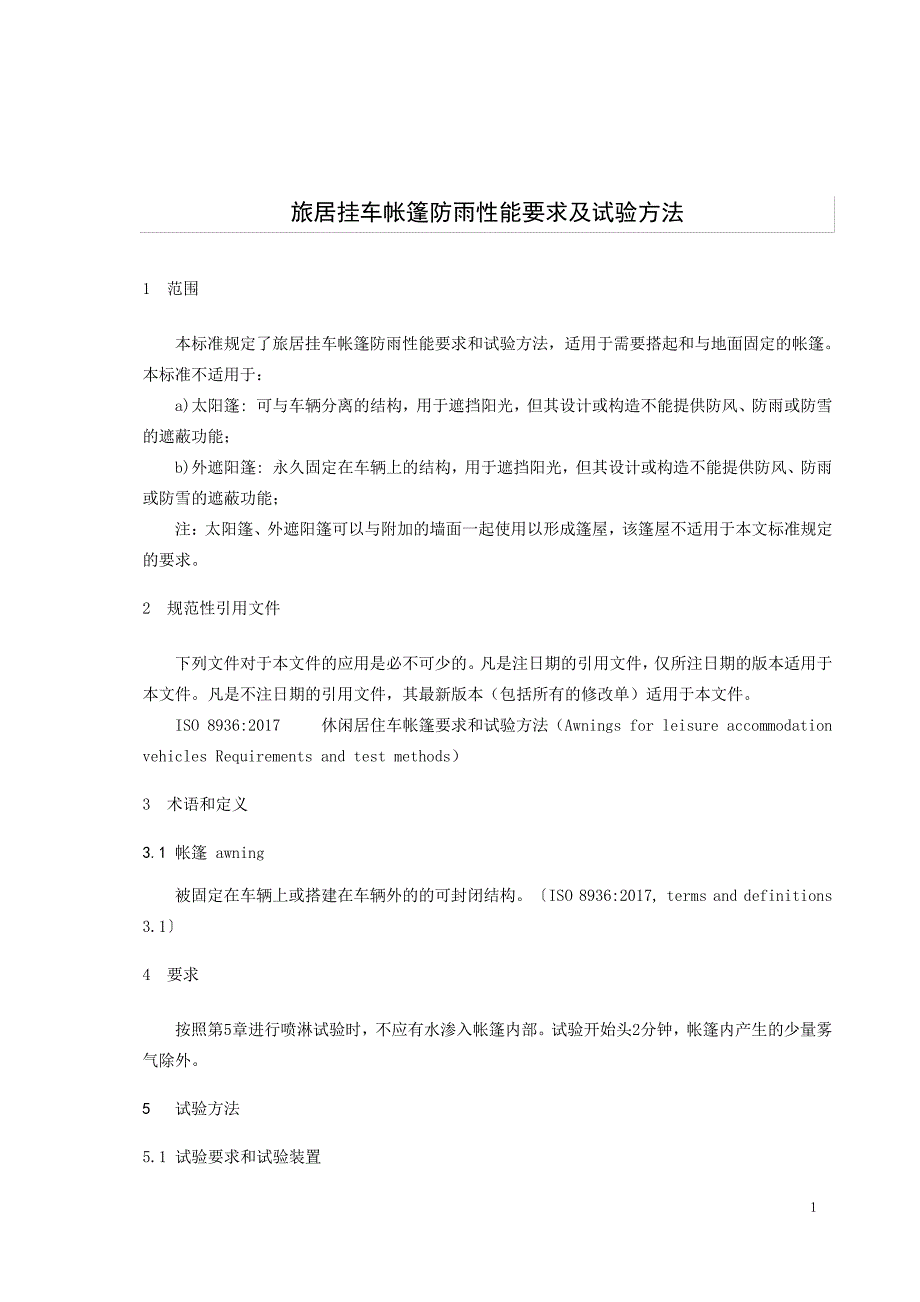

1 旅居挂车帐篷防雨性能要求及试验方法 1范围 本标准规定了旅居挂车帐篷防雨性能要求和试验方法,适用于需要搭起和与地面固定的帐篷本标准不适用于: a)太阳篷: 可与车辆分离的结构,用于遮挡阳光,但其设计或构造不能提供防风、防雨或防雪的遮蔽功能; b)外遮阳篷: 永久固定在车辆上的结构,用于遮挡阳光,但其设计或构造不能提供防风、防雨或防雪的遮蔽功能; 注:太阳篷、外遮阳篷可以与附加的墙面一起使用以形成篷屋,该篷屋不适用于本文标准规定的要求2规范性引用文件 下列文件对于本文件的应用是必不可少的 凡是注日期的引用文件, 仅所注日期的版本适用于本文件凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件 ISO 8936:2017 休闲居住车帐篷要求和试验方法(Awnings for leisure accommodation vehicles Requirements and test methods)3术语和定义3.1 帐篷 awning 被固定在车辆上或搭建在车辆外的的可封闭结构〔ISO 8936:2017, terms and definitions3.1〕4要求 按照第5章进行喷淋试验时,不应有水渗入帐篷内部。

试验开始头2分钟,帐篷内产生的少量雾气除外 5试验方法5.1 试验要求和试验装置 5.1.1帐篷应在透水性地面上进行试验,具有适当的排水系统,以避免帐篷开口周围积水5.1.2水可以循环利用但应注意确保再利用的水清洁且不含任何杂质,避免堵塞喷淋系统水压应在300至450KPa之间在离地面4.5米至5米的高度,将水均匀地洒在测试区域上在测试区域内,水的流量应至少为60L /h.m2为了达到所要求的压力、流量和雨量的均匀性,可采用由环形总管或类似结构组成的泵输2水系统 5.1.3 喷淋装置的设计应使试验区域的覆盖均匀一致, 其方法可以是图1所示的摆动式, 也可以是 图2所示的栅格结构或其他架空方式 注1:不指定具体的喷头“孔”尺寸模拟的雨水其形成的形式应该是雨滴式,而不是倾注式,因为长时间的中等降雨比暴雨更容易穿透使用中的帐篷开口,而暴雨往往导致因排水不良或帐篷位置不好而渗入 试验装置和设备可采用不同的设计, 前提是满足本款中详细说明的标准 如图1所示的侧喷淋装置和图2所示的与建筑消防喷淋系统类似的高架喷淋系统的试验装置,以及达到必要关键指标的其他设计也都是适合的此外,在必要时,适当的测试装置可依靠手动旋转帐篷,或依靠喷淋系统本身的重新定位,或间歇性机械旋转帐篷,或全自动连续旋转帐篷,以确保帐篷上不同的开口朝向喷淋系统。

注2:对于大型帐篷,考虑到帐篷潮湿时的重量和重新准确安装等因素,手动旋转帐篷本身使不同的开口面向喷淋系统(如图1所示)可能是不切实际的重新定位喷淋装置可能更适合 图 1 - 一种摆动式侧喷淋系统的试验装置 1 —旋转运动2 —旋转角3 —入口从面向喷头 A 旋转约 90°后的大帐篷4 —入口朝向喷头 A 的小帐篷A —旋转式喷头,最大可旋转 90 度,倾角可调B —旋转式喷头具有固定的倾斜度,可最大旋转 90°(中心线 A-B 两侧各 45°3)注:调整喷头倾斜度,使水能喷到帐篷面向喷头的一侧前方 50 厘米处,以正确定位喷淋区域a) 对于宽度大于 500 cm 的帐篷,当帐篷宽侧朝 A-B 方向放置时,帐篷边至喷头距离应减至 300 cmb) 倾斜度可调c)A、B 喷头都应为花洒式,能够以水滴的形式输送所需的水量 a) 平面图 ) b) 立面图尺寸单位图 2 – 一种高架格栅喷淋系统的试验装置cm5.2 试验过程5.2.1帐篷的搭置应符合制造商的说明。

在试验期间,通风口应按照使用说明保持打开,门应关闭, 对于无防雨措施的窗户应安装好窗盖 所有不同类型的入口、 通风口或开口均应进行喷淋试验5.2.2应使水落在帐篷两侧的屋顶区域(包括任何通风孔),且超出帐篷外缘和任何门廊的外缘50 cm的距离,或延伸至地面(见图1和图2)5.2.3如果测试装置被设计成使整个帐篷同时被试验(例如,如图2所示,在静态或全自动旋转底座上使用顶置喷射系统),则完整的测试时间应为30分钟如果试验装置的设计使得帐篷只能分段测试,如图1所示,帐篷要手动或半自动旋转,那么,应对主入口进行试验,使其朝向图1中的喷头A,持续15分钟然后将帐篷旋转约90°并再进行15分钟的试验,从而至少持续30分钟对于不同设计的任何额外入口、通风口或开口,也应针对图1中的喷头A分别进行15分钟的试验。
