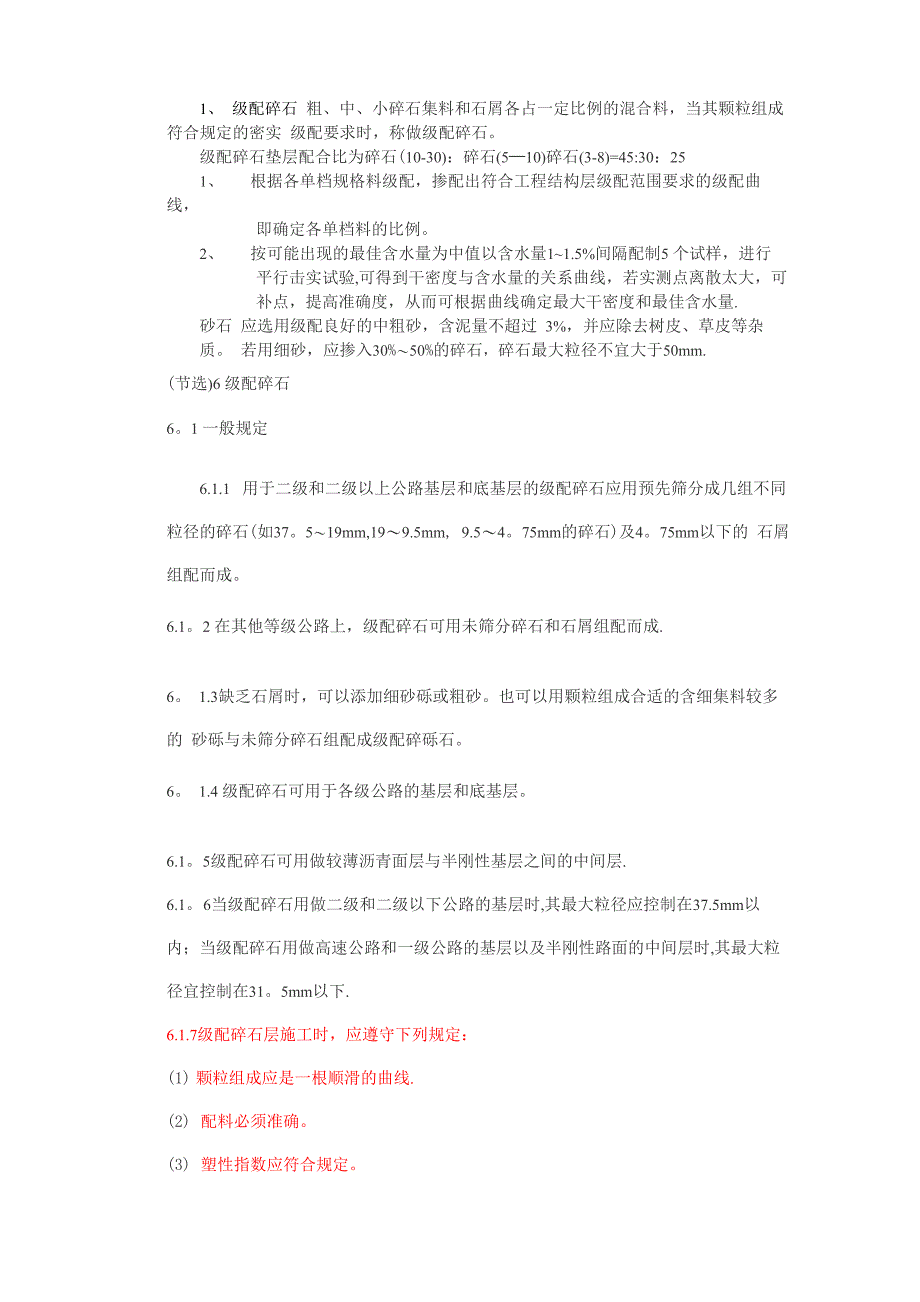

1、 级配碎石 粗、中、小碎石集料和石屑各占一定比例的混合料，当其颗粒组成符合规定的密实 级配要求时，称做级配碎石级配碎石垫层配合比为碎石(10-30)：碎石(5—10)碎石(3-8)=45:30：251、 根据各单档规格料级配，掺配出符合工程结构层级配范围要求的级配曲线，即确定各单档料的比例2、 按可能出现的最佳含水量为中值以含水量1~1.5%间隔配制5 个试样，进行平行击实试验,可得到干密度与含水量的关系曲线，若实测点离散太大，可 补点，提高准确度，从而可根据曲线确定最大干密度和最佳含水量.砂石 应选用级配良好的中粗砂，含泥量不超过 3%，并应除去树皮、草皮等杂质 若用细砂，应掺入30%〜50%的碎石，碎石最大粒径不宜大于50mm.(节选)6 级配碎石61 一般规定6.1.1 用于二级和二级以上公路基层和底基层的级配碎石应用预先筛分成几组不同粒径的碎石(如375〜19mm,19〜9.5mm, 9.5〜475mm的碎石)及475mm以下的 石屑组配而成 2 在其他等级公路上，级配碎石可用未筛分碎石和石屑组配而成.6 1.3缺乏石屑时，可以添加细砂砾或粗砂也可以用颗粒组成合适的含细集料较多的 砂砾与未筛分碎石组配成级配碎砾石。
6 1.4 级配碎石可用于各级公路的基层和底基层 5级配碎石可用做较薄沥青面层与半刚性基层之间的中间层.6.1 6当级配碎石用做二级和二级以下公路的基层时,其最大粒径应控制在37.5mm以 内；当级配碎石用做高速公路和一级公路的基层以及半刚性路面的中间层时,其最大粒 径宜控制在315mm以下.6.1.7级配碎石层施工时，应遵守下列规定：(1) 颗粒组成应是一根顺滑的曲线.(2) 配料必须准确3) 塑性指数应符合规定4) 混合料必须拌和均匀,没有粗细颗粒离析现象5) 在最佳含水量时进行碾压,直到达到下列按重型击实试验法确定的要求压实度：中间层 100％基 层 98 ％底基层 96%(6) 应使用12t以上三轮压路机碾压，每层的压实厚度不应超15〜18cm.用重型振动压 路机和轮胎压路机碾压时，每层的压实厚度可达20cm.(7) 级配碎石基层未洒透层沥青或未铺封层时，禁止开放交通,以保护表层不受破坏1.8 级配碎石用做半刚性路面的中间层以及用做二级以上公路的基层时,应采用集中 厂拌法拌制混合料，并用摊铺机摊铺混合料6.2 材 料62.1 轧制碎石的材料可以是各种类型的岩石(软质岩石除外)、圆石或矿渣。
圆 石的粒径应是碎石最大粒径的 3 倍以上；矿渣应是已崩解稳定的,其干密度和质量应比 较均匀，干密度不小于 960kg／m36.2.2 碎石中针片状颗粒的总含量应不超过20％碎石中不应有粘土块、植物等有害物 质.6.2.3 石屑或其他细集料可以使用一般碎石场的细筛余料,也可以利用轧制沥青表面处治 和贯人式用石料时的细筛余料，或专门轧制的细碎石集料.也可以用天然砂砾或粗砂代 替石屑天然砂砾的颗粒尺寸应该合适，必要时应筛除其中的超尺寸颗粒天然砂砾或 粗砂应有较好的级配.64 级配碎石或级配碎砾石用做二级和二级以下公路的基层时,其颗粒组成和塑性指 数应满足表6.2.4 中 1 号级配的规定.级配碎石用做高速公路和一级公路的基层时，其颗 粒组成和塑性指数应满足表64中2号级配的规定同时，级配曲线宜为圆滑曲线.65在塑性指数偏大的情况下，塑性指数与0.5mm以下细土含量的乘积应符合下列规定： 表 6.2 4 级配碎石或级配碎砾石的颗粒组成范围编号通过质量百分率（％）项 目 1 2筛孔尺寸（mm） 375 100315 90~100 100190 73〜88 85〜1009.5 49〜69 52〜744.75 29〜54 29〜542。
36 17〜37 17~370.6 8〜20 8〜200.075 0〜7②0〜7②液限（％） <28 <28塑性指数<6 （或9①）<6（或9①）注：①潮湿多雨地区塑性指数宜小于6,其他地区塑性指数宜小于9②对于无塑性的混合料，小于0075 一的颗粒含量应接近高限.（1）在年降雨量小于600mm的地区，地下水位对土基没有影响时,乘积不应大于120;（2）在潮湿多雨地区，乘积不应大于1006.2.6级配碎石用做中间层时,其颗粒组成和塑性指数应符合表6 4中2号级配的规 定6.2.7未筛分碎石用做二级和二级以下公路的底基层时，其颗粒组成和塑性指数应符合 表 6.2 7 中 1 号级配的规定；用做高速公路和一级公路的底基层时，其颗粒组成和塑 性指数应符合表6.2 7中2号级配的规定 8 级配碎石或级配碎砾石所用石料的压碎值应满足下列规定:基层： 高速公路和一级公路 不大于 26％二级公路 不大于 30％二级以下公路 不大于 35％底基层：高速公路和一级公路 不大于 30％二级公路 不大于 35%二级以下公路 不大于 40％表 6.2.7 未筛分碎石底基层颗粒组成范围编号通过质量百分率（％）项 目 1 2筛孔尺寸（mm） 53 10037.5 85〜100 10031.5 69〜88 83〜10019.0 40~65 54〜849。
5 19〜43 29~59475 10~30 17~45236 8〜25 11~350.6 6〜18 6〜210075 0〜10 0〜10液限（％） <28 <28塑性指数<6 （或9①）<6 （或9①） 注：①在潮湿多雨地区，塑性指数宜小于6,其他地区塑性指数宜小午93 路拌法施工6 3.1级配碎石路拌法施工的工艺流程应符合图6 3.1 的顺序 3.2 有关下承层1 下承层不宜做成槽式断面2 准备下承层，有关要求同3.4.2 条.6.3.3 放工放样，有关要求同3.4.3条 4 备料1 计算材料用量(1) 采用未筛分碎石和石屑组成级配碎石时，按表6.2.4 的要求，计算未筛分碎石和石 屑的配合比2) 采用不同粒级的单一尺寸碎石和石屑组成级配碎石时，按表6.2.4 的要求,计算不同 粒级碎石和石屑的配合比3) 根据各路段基层或底基层的宽度、厚度及规定的压实干密度并按确定的配合比分别 计算各段需要的未筛分碎石和石屑的数量或不同粒级碎石和石屑的数量,并计算每车料 的堆放距离2 未筛分碎石的含水量较最佳含水量宜大 1% 左右3 未筛分碎石和石屑可按预定比例在料场混合，同时洒水加湿,使混合料的含水量超过最 佳含水量约 1％.6。
3.5 运输和摊铺集料1 集料装车时,应控制每车料的数量基本相等2 在同一料场供料的路段内，宜由远到近卸置集料卸料距离应严格掌握,避免料不够或 过多未筛分碎石和石屑分别运送时，应先运送碎石3 料堆每隔一定距离应留一缺口.4 集料在下承层上的堆置时间不应过长运送集料较摊铺集料工序宜只提前数天5 应事先通过试验确定集料的松铺系数并确定松铺厚度人工摊铺混合料时，其松铺系 数约为1.40〜1.50；平地机摊铺混合料时，其松铺系数约为1.25〜16 用平地机或其他合适的机具将料均匀地摊铺在预定的宽度上，表面应力求平整，并具 有规定的路拱应同时摊铺路肩用料.7 检查松铺材料层的厚度，必要时，应进行减料或补料工作8未筛分碎石摊铺平整后，在其较潮湿的情况下,将石屑按本规范6 3.4条第1 款计算 的距离卸置其上用平地机并辅以人工将石屑均匀摊铺在碎石层上，并摊铺均匀9 采用不同粒级的碎石和石屑时，应将大碎石铺在下层，中碎石铺在中层，小碎石铺在 上层洒水使碎石湿润后，再摊铺石屑 6 拌和及整形1 对于二级及二级以上公路，应采用专用稳定土拌和机拌和级配碎石对于二级以下的 公路,在无稳定土拌和机的情况下，可采用平地机或多铧犁与缺口圆盘耙相配合进行拌 和。
1） 用稳定土拌和机应拌和两遍以上.拌和深度应直到级配碎石层底.在进行最后一遍拌 和之前，必要时先用多铧犁紧贴底面翻拌一遍.（2） 用平地机进行拌和,宜翻拌 5〜6遍，使石屑均匀分布于碎石料中平地机拌和的作业长度，每段宜为300〜500m平地机刀片的安装角度宜符合表6.36和图6.3.6的要求.拌和结束时，混合料的含水量应均匀，并较最佳含水量大1％左右，同时应没有粗细颗 粒离析现象 326 平地机刀片安装角度拌和条件 平面角a（°）倾角卩（°）切角y（°）干拌 30〜50 45 3湿拌 35〜40 45 2（3）用缺口圆盘耙与多铧犁相配合拌和级配碎石时，用多铧犁在前面翻拌，圆盘耙紧跟在后面拌和，即采用边翻边耙的方法共翻耙4〜6遍应随时检查调整翻耙的深度用 多铧犁翻拌时,第一遍由路中心开始，将混合料向中间翻,同时机械应慢速前进第二遍 从两边开始，将混合料向外翻拌和过程中，应保持足够的水分.拌和结束时,混合料的 含水量和均匀性应符合本款（2）的要求2 使用在料场已拌和均匀的级配碎石混合料时，摊铺后混合料如有粗细颗粒离析现象， 应用平地机进行补充拌和3 用平地机将拌和均匀的混合料按规定的路拱进行整平和整形，在整形过程中，应注意 消除粗细集料离析现象。
4 用拖拉机、平地机或轮胎压路机在已初平的路段上快速碾压一遍，以暴露潜在的不平 整5 再用平地机进行整平和整形 3.7 碾压1整形后，当混合料的含水量等于或略大于最佳含水量时，立即用12t以上三轮压路机、 振动压路机或轮胎压路机进行碾压直线和不设超高的平曲线段,由两侧路肩开始向路 中心碾压；在设超高的平曲线段，由内侧路肩向外侧路肩进行碾压碾压时，后轮应重 叠 1／2 轮宽;后轮必须超过两段的接缝处后轮压完路面全宽时，即为一遍碾压一直 进行到要求的密实度为止一般需碾压6~8遍，应使表面无明显轮迹压路机的碾压速 度，头两遍以采用 1 5~1.7km／h 为宜，以后用 2.0〜2.5km／h2路面的两侧应多压2〜3遍3 严禁压路机在己完成的或正在碾压的路段上调头或急刹车4 凡含土的级配碎石层，都应进行滚浆碾压，一直压到碎石层中无多余细土泛到表面为 止滚到表面的浆（或事后变干的薄土层）应清除干净 8 横缝的处理 两作业段的衔接处，应搭接拌和第一段拌和后，留5〜8m不进行碾压，第二段施工时, 前段留下未压部分与第二段一起拌和整平后进行碾压6.3.9 纵缝的处理应避免纵向接缝.在必须分两幅铺筑时，纵缝应搭接拌和。
前一幅全宽碾压密实，在后一幅拌和时，应将相邻的前幅边部约30cm搭接拌和，整平后一起碾压密实6.4 中心站集中厂拌法施工6 4.1 级配碎石混合料可以在中心站用多种机械进行集中拌和，如强制式拌和机、 卧式双转轴桨叶式拌和机、普通水泥混凝土拌和机等6.4.2 对用于高速公路和一级公路的级配碎石基层和中间层，宜采用不同粒级的单一尺 寸碎石和石屑，按预定配合比在拌和机内拌制级配碎石混合料.6 3 不同粒级的碎石和石屑等细集料应隔离，分别堆放.6 4 细集料应有覆盖，防止雨淋 5 在正式拌制级配碎石混合料之前，必须先调试所用的厂拌设备，使混合料的颗粒 组成和含水量都能达到规定的要求.6 6 在采用未筛分碎石和石屑时，如未筛分碎石或石屑的颗粒组成发生明显变化， 应重新调试设备 7 将级配碎石用于高速公路和一级公路。
