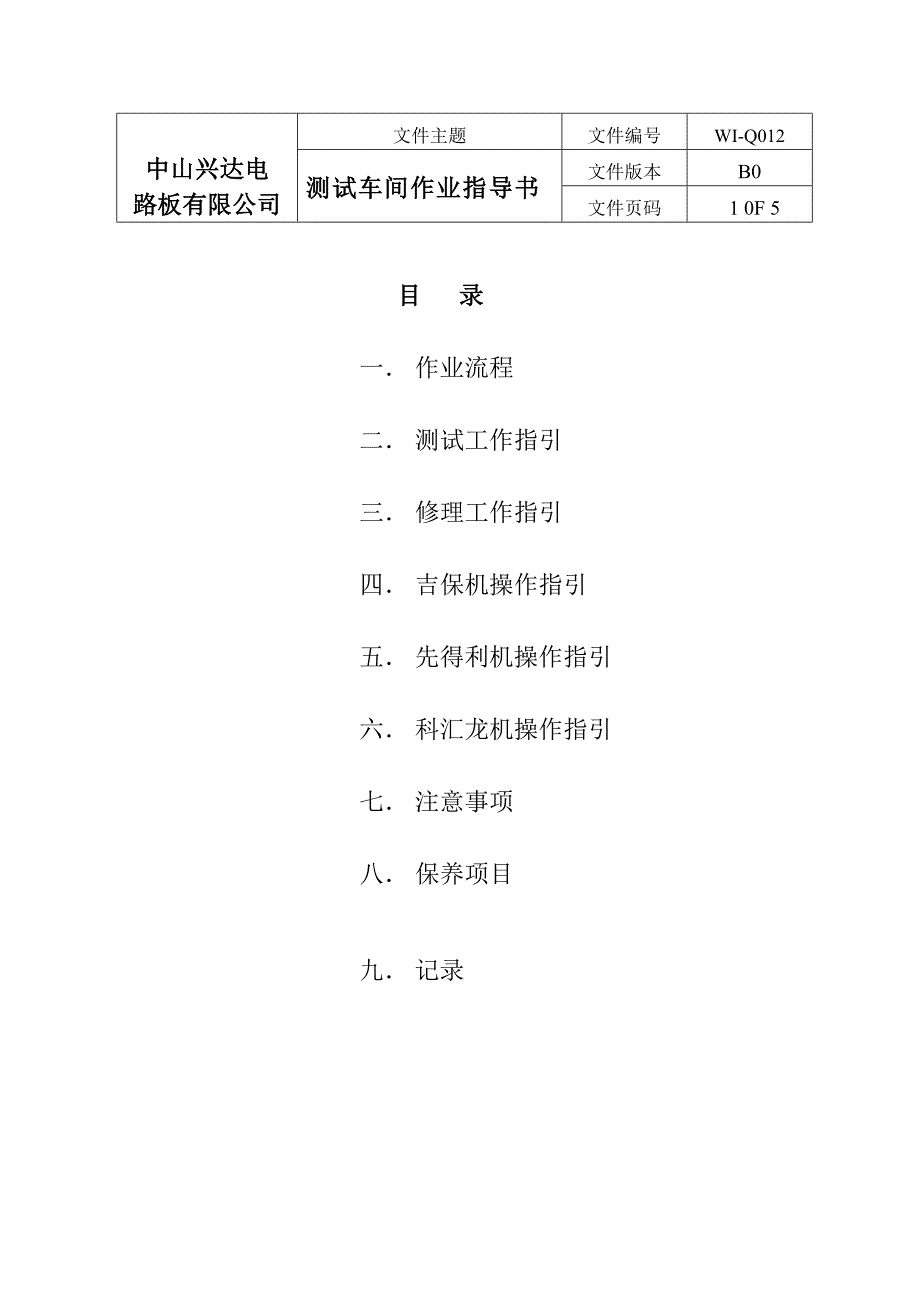

目 录一． 作业流程二． 测试工作指引三． 修理工作指引四． 吉保机操作指引五． 先得利机操作指引六． 科汇龙机操作指引七． 注意事项八． 保养项目九． 记录文件主题 文件编号 WI-Q012文件版本 B0中山兴达电路板有限公司 测 试 车 间 作 业 指 导 书 文件页码 1 0F 5返回100%测试一．作业流程洗板 安装测试架资料核对 100%测试 PASS 板 坏板 划 PASS 标识线 MRB 开路 短路修理 下工序 补线 二．测试工作指引1、打开测试机电源开关，进入测试程序画面2、测试机自检3、检查待用测试架有无坏针，断 OK 线等，按编号将排线依次插入对应的牛角中，装好测试架4、测试架全开路，全短路自检 （详见测试机操作指引）5、提取测试资料，检查是否与测试架上所贴样板资料相符合，若完全相同则可以测板，若不同需读板直至完全相同方可测板。
6、测板，好板放在左手边的 PASS 区内，坏板打印数据贴好，放在右手边的待修理区7、在测试过程中，不定时对板面进行自检，如：压伤、擦花等问题并做好自检记录8、PASS 板划好标识线送下一工序9、如实填写《测试生产日报表》 三．修理工作指引文件主题 文件编号 WI-Q012文件版本 B0中山兴达电路板有限公司 测 试 车 间 作 业 指 导 书 文件页码 2 0F 51．修理操作流程图按编号找菲林调电流修 板 100%测试 下工序MRB 开路补线2、问题数据的标识短路：“S” “Short” “++”开路：“O“ “Open” “ ”微短/漏电：“I” “+”电胶短路：“short1” “++C”3、修理方法（1） 普通线路短路，细小短路可用烧线机烧断，若是大短路用手术刀修理，修理处需补上绿油2） 碳油短路用手术刀轻轻刮开，修理处须整齐平滑，再补绿油3） 开路修理，找到开路处，刮开少许绿油，用粉笔画圈标识，后送修理房补线后再补油四、吉保机操作指引1、自检在测试机面板上，按下“REST”键即可2、学习（1）在面板上连续按“SETUP”到需要更改的参数处，按“ ”或“ ”键来改变参数。
如：电阻、导电胶组数、测试速度、测板类型、测试架类型）（2）按一下“FIATURE”键后按下压键进行“全开路 ”自检，如显示“PASS ”则表示合格3）连续按两下“FISTURE”键后，放一块干净的铜板在测试架上，再按下压键进行“全短路”自检，若显示结果中的独立点数为“零”则表示合格4）按“LEARN”键，再按下压键开始学习文件主题 文件编号 WI-Q012文件版本 B0中山兴达电路板有限公司 测 试 车 间 作 业 指 导 书 文件页码 3 0F 5（5）检查学习资料是否跟测试架上所贴样板资料完全相同3、测试（1） 检查测试资料在“LEARN”模式下按“SHOW”显示测试资料2） 若资料跟测试架上所贴样板资料完全相同，按“TEST”键进入测试模式，即可测板，若不同须读板直至完全相同，方可测板4、找点按“SEARCH”键即进入找点模式五、先得利机操作指引1、机器自检在“SELF— TEST”子目录下，按“1” “2”“3”即可对机器进行导通、闭锁、漏电自检2、测试架自检（1） 测试架全开路自检，选“FTLE”子目录下“Load all open data”，按回车再选“TEST/LEARN”进入测试状态，按“S ”键，屏幕显示“PASS”则此测架无短路，合格。
2） 测试架全短路自检，选“FTLE”子目录下“load all short data”，再选“TEST/LEARN”进入测试状态，放一块干净铜板放在测试架上，按下压键测试，若显示“PASS”则此测试架无开路，合格否则追查问题数据的针点3、学习（1） 在“CONFIGURE”子目录下的“PRODUCT”中设置产品参数（如：型号、总点数、线路类型、电胶组数、测试延时等）（2） 对测试架进行全开、短路自检 （详见测试架自检）（3） 再选“TEST/LEARN”子目录下的“START LEARN”进入学习状态，放上一块样板，按下压键开始学习4） 选“UTILITIES ”子目录下的“VIEW DATE”显示学习数据，再用追线图检查其网络关系和独立点是否正确，若正确则印资料、签名、存档反之追查问题数据六、科汇龙机操作指引1、 机器自检选“功能”子目录下“系统自检”回车两次，系统自动进行导通、闭锁、短路、漏电自检2、 测试架自检（1） 测试架全开路自检选“检修”子目录下“治具开路”在测试架上放一块干净的铜板，按下压键开始自检，显示 PASS 则表示合格，否则追查问题数据2） 测试架全短路自检文件主题 文件编号 WI-Q012文件版本 B0中山兴达电路板有限公司 测 试 车 间 作 业 指 导 书 文件页码 4 0F 5 选“检修”子目录下“治具短路”按回车键，若显示 PASS，则表示合格，无短路。
否则追查问题数据3、学习（1） 在“设置”子目录下设置产品参数（如：型号、总点数、线路类型、电胶组数等）（2） 测试架全开路、全短路自检（详见测试架自检）（3） 选“读板”回车，进入学习状态，在测试架上放一块样板，按下压键开始学习4） 选“文件”子目录下“查看资料” ，回车显示学习数据，用追线图检查其网络关系和独立点是否正确，完全正确后，列印资料小结签名、存档反之，追查问题数据，直至完全正确七、注意事项1、测试过程中如有意外，应立即按紧急上升键，待意外排除后才可作业2、在压床处于工作状态时，头、手切勿伸入工作区内3、规定的参数不能擅自改动4、新资料学习一般由技术员或组长进行，资料确认后，列印小结签上姓名与日期贴在测试架上做样板资料其它员工进行时须经技术员或组长签名确认才有效5、测板时，轻拿轻放，小心擦花，严禁裸手拿板八、保养项目1、定时排放污水2、清洁机身与工作台面3、每周给机器活动柱加一次润滑油九、记录1、测试机、测试架核对检查记录2、生产首检记录3、生产日报表修理日报表本文来自网络，版权归原作者所有，请下载后，尽快删除4、文件主题 文件编号 WI-Q012文件版本 B0中山兴达电路板有限公司 测 试 车 间 作 业 指 导 书 文件页码 5 0F 5。
