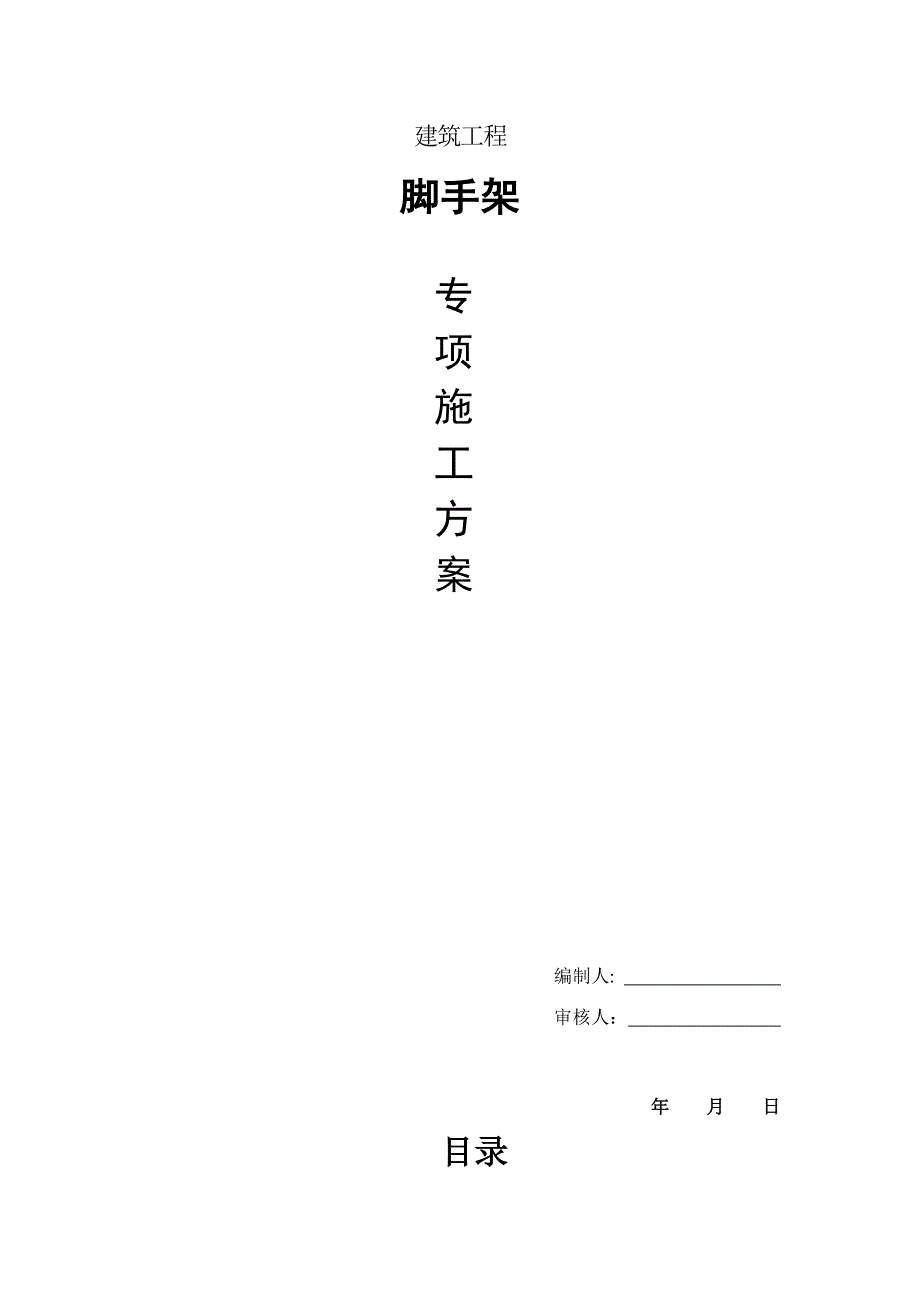

建筑工程脚手架专项施工方案编制人: 审核人： 年 月 日 目录一、编制依据 3二、工程概况 3三、总体筹划及施工部署 3四、搭设流程及施工工艺 4钢管落地脚手架 4五、材料选择及构造规定 7钢管落地脚手架 8六、劳动力安排 8七、脚手架检查与验收 9八、脚手架搭设安全技术措施 9普通脚手架 9九、脚手架拆除安全技术措施 10十、节点详图 10十一、设计计算 11 脚手架专项施工方案一、编制依据1、依据XXXX施工设计图纸；2、依据《XXXX施工组织设计》；3、各类参考规范、图书：《建筑施工计算手册》江正荣著 中国建筑工业出版社；《建筑施工手册》第四版 中国建筑工业出版社；《钢结构设计规范》GB50017-2023 中国建筑工业出版社；《建筑施工脚手架实用手册（含垂直运送设施）》中国建筑工业出版社；《建筑结构荷载规范》GB50009-2023中国建筑工业出版社；《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2023 中国建筑工业出版社；《建筑地基基础设计规范》GB50007-2023中国建筑工业出版社；《建筑施工安全检查标准》JGJ59-99中国建筑工业出版社；二、工程概况本工程为XXXX。
位于XXXX路北侧，XXX河东侧是由XX预算内基本投资建设投资的兴建，建设单位为：XXX，设计单位为：XX工程设计研究院总建筑面积：6282平方米计划总工期：8个月三、总体筹划及施工部署（一）、总体筹划本工程考虑到施工工期、质量、安全和协议规定，故在选择方案时，应充足考虑以下几点：1、架体的结构设计，力求做到结构要安全可靠，造价经济合理2、在规定的条件下和规定的使用期限内，可以充足满足预期的安全性和耐久性3、选用材料时，力求做到常见通用、可周转运用，便于保养维修4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；5、综合以上几点，脚手架的搭设，还必须符合JCJ59-99等检查标准规定，要符合相关文明标化工地的有关标准6、结合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用以下脚手架方案：钢管落地脚手架（二）、安全领导小组搭设过程中，因处在施工高峰期，各施工班组在交叉作业中，故应加强安全监控力度，现场设定若干名安全监控员水平和垂直材料运送必须设立临时警戒区域，用红白三角小旗围栏谨防非施工人员进入同时成立以项目经理为组长的安全领导小组以加强现场安全防护工作，本小组机构组成、人员编制及责任分工如下：XX（项目经理）———组长，负责协调指挥工作；XX（施工员）——成员，负责现场施工指挥，技术交底；XX（安全员）——成员，负责现场安全检查工作；XX（架子工班长）——成员，负责现场具体施工；四、搭设流程及施工工艺钢管落地脚手架落地脚手架搭设的工艺流程为：场地平整、夯实→基础承载力实验、材料配备→定位设立通长脚手板、底座→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆（搁栅）→剪刀撑→连墙件→铺脚手板→扎防护栏杆→扎安全网。
定距定位根据构造规定在建筑物四角用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记；垫板、底座应准确地放在定位线上，垫板必须铺放平整，不得悬空在搭设首层脚手架过程中，沿四周每框架格内设一道斜支撑，拐角除双向增设，待该部位脚手架与主体结构的连墙件可靠拉接后方可拆除当脚手架操作层高出连墙件两步时，宜先立外排，后立内排其余按一下构造规定搭设搭设参数表：搭设参数钢管落地脚手架立杆横向间距或排距lb (m)1.3立杆纵向间距或跨距la(m)1.5立杆步距h(m)1.8脚手架计算高度H(m)15内排架距离墙长度a(m)0.3连墙件设立二步三跨，扣件连接1、地基基础本工程脚手架地基础部位应在回填土完后夯实，采用强度等级不低于C15的混凝土进行硬化，混凝土硬化厚度不小于10cm地基承载能力可以满足外脚手架的搭设规定（具体计算数据参阅脚手架计算书）2、立杆设立立杆采用对接接头连接，立杆与大横杆采用直角扣件连接接头位置交错布置，两个相邻立杆接头避免出现在同步同跨内，并在高度方向错开的距离不小于50cm；各接头中心距主节点的距离不大于60cm，采用搭接连接时，搭接部位结扎不少于2道。
上部单立杆与下部双立杆交接处，采用单立杆与双立杆之中的一根对接连接主立杆与辅立杆采用旋转扣件连接，扣件数量不应少于2个立杆底部应设立垫木，并设立纵横方向扫地杆，连接于立脚点杆上，离底座20cm左右立杆的垂直偏差应控制在不大于架高的1/400立杆及纵横向水平杆构造规定见下图：3、大横杆、小横杆设立(1)大横杆在脚手架高度方向的间距按上表步距取值，以便立网挂设，大横杆置于立杆里面，每侧外伸长度为150mm左右2)外架子按立杆与大横杆交点处设立小横杆，两端固定在立杆，以形成空间结构整体受力脚手架外侧立面的两端各设立一道剪刀撑，并应由底至顶连续设立；中间各道剪刀撑之间的净距离不应大于15m剪刀撑斜杆的接长宜采用搭接，搭接长度不小于1m，应采用不少于2个旋转扣件固定剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线离主节点的距离不宜大于150mm4、脚手板、脚手片的铺设规定(1)脚手架里排立杆与结构层之间均应铺设木板：板宽为200mm，里外立杆间应满铺脚手板，无探头板2)满铺层脚手片必须垂直墙面横向铺设，满铺到位，不留空位，不能满铺处必须采用有效的防护措施3)脚手片须用12-14#铅丝双股并联绑扎，不少于4点，规定绑扎牢固，交接处平整，铺设时要选用完好无损的脚手片，发现有破损的要及时更换。
5、防护栏杆(1)脚手架外侧使用建设主管部门认证的合格绿色密目式安全网封闭，且将安全网固定在脚手架外立杆里侧2)选用18铅丝张挂安全网，规定严密、平整3)脚手架外侧必须设1.2m高的防护栏杆和30cm高踢脚杆，顶排防护栏杆不少于2道，高度分别为0.9m和1.3m4)脚手架内侧形成临边的(如遇大开间门窗洞等)，在脚手架内侧设1.2m的防护栏杆和30cm高踢脚杆5)脚手架上门洞、出入口构造示意图：6、连墙件 (1)脚手架与建筑物按计算书中连墙件布置规定设拉结点楼层高度超过4m，则在水平方向加密，如楼层高度超过6m时，则按水平方向每6m设立一道斜拉钢丝绳 (2)拉结点在转角范围内和顶部处加密，即在转角l米以内范围按垂直方向每3.6米设一拉结点 (3)拉结点应保证牢固，防止其移动变形，且尽量设立在外架大小横杆接点处 (4)外墙装饰阶段拉结点，也须满足上述规定，确因施工需要除去原拉结点时，必须重新补设可靠，有效的临时拉结点，以保证外架安全可靠 (5)连墙件构造示意图7、架体内封闭(1)脚手架的架体里立杆距墙体净距最多为200mm，如因结构设计的限制大于200mm的必须铺设站人板，站人板设立平整牢固。
2)脚手架施工层里立杆与建筑物之间应采用脚手片或木板进行封闭3)施工层以下外架每隔3步以及底部用密目网或其他措施进行封闭五、材料选择及构造规定l、脚手架钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证脚手架施工前必须将入场钢管取样，送有相关国家资质的实验单位，进行钢管抗弯、抗拉等力学实验，实验结果满足设计规定后，方可在施工中使用2、本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部《钢管脚手扣件标准》JGJ22-85的规定，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应平整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm钢管螺栓拧紧力矩达65N.m时不得破坏如使用旧扣件时，扣件必须取样送有相关国家资质的实验单位，进行扣件抗滑力等实验，实验结果满足设计规定后方可在施工中使用3、搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观脚手架立杆、防护栏杆、踢脚杆统一漆黄色，剪力撑统一漆桔红色底排立杆、扫地杆均漆红白相间色4、脚手板、脚手片采用符合有关规定5、安全网采用密目式安全网，网目应满足2023目／100cm2，做耐贯穿实验不穿透，1.6×1.8m的单张网重量在3kg以上，颜色应满足环境效果规定，选用绿色。
规定阻燃，使用的安全网必须有产品生产许可证和质量合格证，以及由相关建筑安全监督管理部门发放的准用证6、连墙件材料采用钢管，其材质应符合现行国家标准《碳素钢结构》（GB 700-88）中Q235A钢的规定钢管落地脚手架搭设脚手架的钢管钢材强度等级为Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证脚手架施工前必须将入场钢管取样，送有相关国家资质的实验单位，进行钢管抗弯、抗拉等力学实验，试CC验结果满足设计规定后，方可在施工中使用扣件为可锻铸造扣件，应符合建设部《钢管脚手扣件标准》JGJ22-85的规定，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应平整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm钢管螺栓拧紧力矩达65N.m时不得破坏如使用旧扣件时，扣件必须取样送有相关国家资质的实验单位，进行扣件抗滑力等实验，实验结果满足设计规定后方可在施工中使用搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观脚手架立杆、防护栏杆、踢脚杆统一漆黄色，剪力撑统一漆桔红色底排立杆、扫地杆均漆红白相间色。
重要材料参数表：材料名称钢管落地脚手架钢管Φ48 × 3.5扣件配套连墙件二步三跨，扣件连接脚手扳竹笆片脚手板安全网密目安全网六、劳动力安排1、为保证工程进度的需要，同时根据本工程的结构特性和外脚手架的工程量，拟定本工程外脚手架搭设按下表配置人力资源，操作工均有上岗作业证书2、建立由项目经理、施工员、安全员、搭设技术员组成的管理机构，搭设负责人负有指挥、调配、检查的直接责任3、外脚手架的搭设和拆除，均应有项目技术负责人的认可，方可进行施工作业，并必须配备有足够的辅助人员和必要的工具一）、劳动力安排表工种人数技术管理2安全监督1质量检查1测量放线3架子工28（二）、机具配备机具名称数量备注架子扳手20把架子工搭设和拆除架子用力矩扳手4把检查架子扣件拧紧力度是否达成规定倒 链5把调整架子水平弯曲度七、脚手架检查与验收1、脚手架搭设完毕或分段搭设完毕，应按规定对脚手架工程的质量进行检查，经检查合格后方可交付使用2、高度在20M及20M以下的脚手架，应由单位工程负责人组织技术安全人员进行检查验收高度大于20M的脚手架，应由上一级技术负责人随工程进行分阶段组织单位工程负责人及有关的技术人员进行检查验收。
3、验收时应具有下列文献：(1)根据编制依据相关文献法规规定所形成的施工组织设计文献；(2)脚手架构配件的出厂合格证或质量分类。
