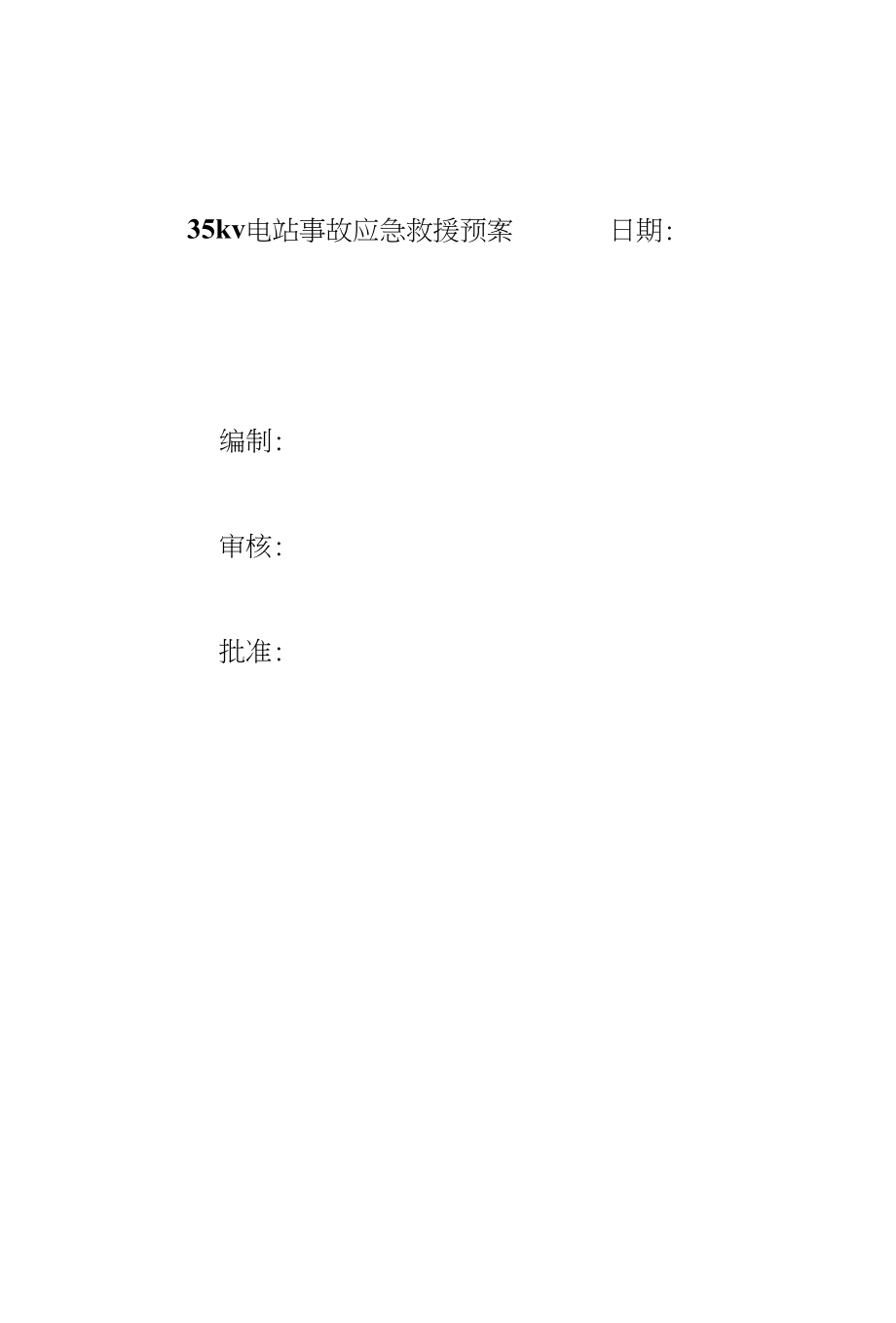

日期:日期:日期:35kv电站事故应急救援预案编制:审核:批准:35kv电站事故应急救援预案当发生下列情况之一者，启动本应急救援预案：1、 突然停电2、 变、配电设备起火主要设备名称：变压器，高压配电柜及其附件危险物品性质：高压充油设备易发生事故：突然停电、电气失火引发事故原因：自然火灾，内、外部系统故障，误操作等一、突然停电当发生突然停电时，首先根据声、光及仪表指示判断故障 性质主要通过观察电压表及高压带电显示仪等是否有电压显 示，保护开关是否动作来判定内部故障或是外部故障外部故障的处理：1、 故障现象：电源没有电，保护没动作，开关没跳闸警铃响, 一般是外部故障故障处理：应立即联系电业局调度所，询问事故原因，如确系电力系 统问题，应听候调度所指示，加强对高压设备巡视检查，等候35Kv 来电并按按《应急柴油发电机组电气操作步骤》要求启动柴油 发电机，具体步骤如下：1 •将613（1段进线柜）、G16 （II段进线柜）真空断路器断开，将 手车摇至试验位置将电容柜G12、G17电容柜开关断电2. 分别将联络柜G14 （分段）、G15（母线提升）手车摇至工作位置, 并合上G14开关3. 将G06柜手车摇至工作位置。
4. 操作人员至柴油发电机房，首先将卷帘窗摇上，再将两侧窗户打开5 •调节柴油发电机控制面板将运行模式调整为手动状态6. 按“start”启动键（绿色）启动柴油发电机组，当发电机发电电压达到设定值时，发电机电压正常绿灯亮（图17位置）7. 将柴油发电机出线柜GO真空断路器合闸送电至10kV站G06开关下端8. 将所有lOkv真空开关断开，转为热备用状态9. 将G06柜真空断路器合闸，将：LOkV电源送至母排柴油发电机启动完成10. 按需求将lOkv真空断路器合闸送电说明：因部分装置具备欠压保护装置，需人工操作电气操作、 维修人员需赶赴307A变电所（901、902装置）、307B变电所（903、 904、907、191、460装置）将各变压器出线开关合闸，听候公 司调度送电命令停电顺序与启动顺序相反，G06开关柜禁止合 接地刀闸悬挂标识牌市电恢复后，需各生产装置将用电设备关 停后，关闭柴油发电机组，转换市电供电注：以上所述为基本操作步骤，具体操作需操作人员根据现场实际情 况操作内部故障处理:1、故障现象：电源有电，保护动作，开关跳闸警铃响，一般是内部故障2、故障处理：找不出故障，不准送电。
根据信号的指示、表计的指示，结合设备实际情况的变化，判断和确定事故的性质、地点、 范围迅速而正确的向值班长报告找出故障点，排除故障后，向公 司调度汇报，并向电业局调度处汇报，经同意后方可开始操作送电 找出故障点，故障排除后，由值班人员电业局调度和公司调度回报， 经同意方可开始送电（指35kv故障）并通知有关人员3、以现采用的运行方式为例运行方式为例，说明倒闸操作顺序 现在采用的供电方式为河双311线35kv电源供电，1#变压器运行， lOkv两段母线并联运行当1#主变电源消失检查10kv确无故障情况 下，向电业局调度处汇报申请调用2#主变压器：倒闸操作顺序如下:（1） 断开31开关（1#变），检查31开关确已断开2） 摇出31开关手车，检查31开关手车确已摇出3） 摇入300开关手车（母联），检查联络开关手车确已摇入（4） 合上联络开关，检查联络开关确已合好5） 断开G1 （lOkvl段进线）（6） 摇入32开关（2#变）手车，检查联32开关手车确已摇入（7） 合上32开关，检查32开关确已合好（8） 合上G16开关（2段进线）送电完成一切操作均应按操作票规定执行，并记录在“调度联络日志”内。
倒 闸操作必须填写“倒闸操作票”，由值班员填写，值班长审核签字后 执行每操作完一项应在其对应的位置上打用过的操作票保留三 个月在操作过程中，值班员应正确迅速的执行调度员的命令，如有 疑问应及时协商解决，必要吋应报告上级无故拖延或拒绝调度员命 令，值班员应对其后果负责若命令错误，不论值班员发现与否，所 产生后果由电力调度员负责值班员在操作任务完毕后，应立即报告 调度员二.电气失火电气失火吋必须立即向消防部门报警：（119）,报警内容应说明 火灾详细地点，是否有人员伤亡、火灾原因、危害程度、事故现状和 其他相关情况同时应派专人在门口接应，在救援人员到来之前应做 好下一步预处理工作1、 充油电气设备容器内部失火时，可以采用二氧化碳、干粉等灭 火剂带电灭火，灭火时也要保持一定的安全距离2、 如果充油电气设备容器内部着火时，除应切断电源外，还应设 法将由放入事故贮水池，并用喷雾水枪灭火，不得已时可用啥 子、泥土灭火，流散在地上的油火可用泡沫灭火此时遭雷雨 时，应增加巡回检查次数，注意保持与高压设备的安全距离雷击过电压引起跳闸，应立即查明原因，可暂时断开对故障开 关的电力供应，确保无故障开关正常运行。
排查故障后立即恢 复供电三、事故处理原则：(1) 尽快的限制事故的发展，消灭事故根源，并消除对 人身和设备的危险2) 用一切可能的办法，保持设备的正常运行，以保证 正常供电必要时应设法在未直接受到事损害的设 备上适当增加负荷3) 尽快对已停电的变电站恢复供电，减少对生产影响4) 处理事故时，一定佩戴好安全用具，凡不参加事故 处理的人员，一律禁止入内。
