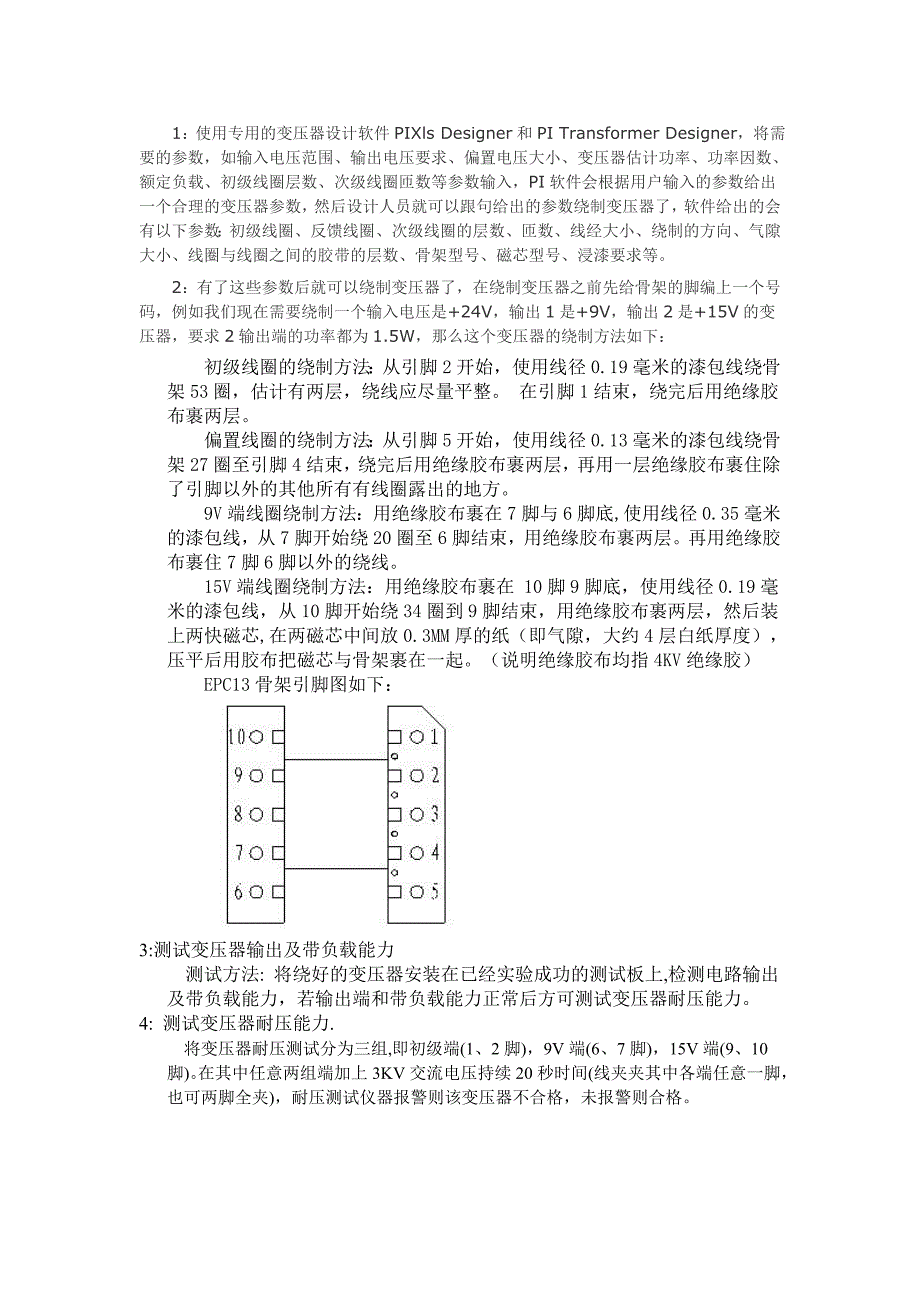

1：使用专用的变压器设计软件PIXls Designer和PI Transformer Designer，将需要的参数，如输入电压范围、输出电压要求、偏置电压大小、变压器估计功率、功率因数、额定负载、初级线圈层数、次级线圈匝数等参数输入，PI软件会根据用户输入的参数给出一个合理的变压器参数，然后设计人员就可以跟句给出的参数绕制变压器了，软件给出的会有以下参数：初级线圈、反馈线圈、次级线圈的层数、匝数、线经大小、绕制的方向、气隙大小、线圈与线圈之间的胶带的层数、骨架型号、磁芯型号、浸漆要求等2：有了这些参数后就可以绕制变压器了，在绕制变压器之前先给骨架的脚编上一个号码，例如我们现在需要绕制一个输入电压是+24V，输出1是+9V，输出2是+15V的变压器，要求2输出端的功率都为1.5W，那么这个变压器的绕制方法如下：初级线圈的绕制方法：从引脚2开始，使用线径0.19毫米的漆包线绕骨架53圈，估计有两层，绕线应尽量平整 在引脚1结束，绕完后用绝缘胶布裹两层偏置线圈的绕制方法：从引脚5开始，使用线径0.13毫米的漆包线绕骨架27圈至引脚4结束，绕完后用绝缘胶布裹两层，再用一层绝缘胶布裹住除了引脚以外的其他所有有线圈露出的地方。
9V端线圈绕制方法：用绝缘胶布裹在7脚与6脚底,使用线径0.35毫米的漆包线，从7脚开始绕20圈至6脚结束，用绝缘胶布裹两层再用绝缘胶布裹住7脚6脚以外的绕线15V端线圈绕制方法：用绝缘胶布裹在 10脚9脚底，使用线径0.19毫米的漆包线，从10脚开始绕34圈到9脚结束，用绝缘胶布裹两层，然后装上两快磁芯,在两磁芯中间放0.3MM厚的纸（即气隙，大约4层白纸厚度），压平后用胶布把磁芯与骨架裹在一起说明绝缘胶布均指4KV绝缘胶）EPC13骨架引脚图如下：3:测试变压器输出及带负载能力 测试方法: 将绕好的变压器安装在已经实验成功的测试板上,检测电路输出及带负载能力，若输出端和带负载能力正常后方可测试变压器耐压能力4: 测试变压器耐压能力. 将变压器耐压测试分为三组,即初级端(1、2脚)，9V端(6、7脚)，15V端(9、10脚)在其中任意两组端加上3KV交流电压持续20秒时间(线夹夹其中各端任意一脚，也可两脚全夹)，耐压测试仪器报警则该变压器不合格，未报警则合格各种磁芯资料 大 | 中 | 小 [ 2007/05/26 10:20 | by admin ] PM型磁芯 PM CORES 型号尺寸Dimensions(mm)TypeABCDEF PM5049.15±0.8539.65±0.6519.70±0.305.50±0.1026.80±0.4038.80±0.20 PM6261.00±1.0048.0min25.00±0.705.30±0.3033.80±0.6048.80±0.50 PM7474.00057.0min29.00±1.005.40±0.3041.00±0.8059.00±0.60 -3.0 PM8787.00+2.066.5min31.70±1.508.50±0.4048.40±0.8070.00±0.80 -3.0 PM114114.00088.0min42.00±1.505.40±0.4063.80±0.8092.50±0.50 -5.0 型号磁芯参数Core parameter重量LP2LP3TypeC1(mm-1)Ae(mm2)le(mm)Ve(mm3)weight(g/pr.)AL(nH/N2±25%)Pc(W)(max)AL(nH/N2±25%)Pc(W)(max)PM500.22737084.031000140 77003.1PM620.19057010962000385 97006.2PM740.162790128101000470 100003.5*PM870.161910146133000817130004.0*130002.7*PM1140.116172020034400018861800010.3*160006.9*注:AL:1kHz,0.5mA,100TsPc:25kHz,200mT,100℃ 100kHz,200mT,100℃ EE型磁芯 EE CORES 型号尺寸Dimensions(mm)TypeABCDEFEE55.25±0.052.65±0.051.95±0.051.35±0.053.85Ref2.0RefEE66.10±0.202.85±0.057.95±0.051.35±0.053.70±0.101.90±0.05EE88.30±0.204.00±0.103.60±0.201.85±0.156.0min.3.00±0.10EE1010.00±0.305.40±0.204.65±0.252.40±0.207.0min.4.20±0.20EE1111.00±0.305.50±0.255.00±0.252.40±0.208.0min.4.20±0.20EE1312.90±0.305.00±0.306.00±0.302.85±0.158.5min.3.65±0.15EE13A13.00±0.306.00±0.155.90±0.202.60±0.2010.20±0.304.60±0.10EE16A16.00±0.307.20±0.104.80±0.203.80±0.2012.00±0.305.20±0.25EE16B16.10±0.608.05±0.154.50±0.204.55±0.1511.3min.5.90±0.20EEL1616.00±0.3012.20±0.204.80±0.204.00±0.2012.00±0.3010.20±0.20EE1919.10±0.308.00±0.304.80±0.304.80±0.3014.0min.5.70±0.20EEL1919.00±0.3013.65±0.254.85±0.254.85±0.2514.00±0.3011.40±0.25EE2020.50±0.7010.70±0.307.00±0.405.00±0.4014.0min.7.00±0.30EE2222.00±0.6010.25±0.355.50±0.304.00±0.4016.5min.7.80±0.40EE2525.00±0.4010.00±0.206.55±0.306.55±0.3018.60±0.306.80±0.15EE25.425.40±0.7510.00±0.406.30±0.306.50±0.2018.7min.6.60±0.40EEL25.425.40±0.4015.85±0.306.35±0.306.35±0.3019.00±0.3012.70±0.30EE3333.00±0.6013.75±0.2512.70±0.309.70±0.4023.5min.9.25±0.25EE33A33.40±0.5013.95±0.2512.70±0.309.70±0.3024.60±0.409.65±0.25EE4242.15±0.8521.10±0.3015.00±0.3012.00±0.3029.5min.15.20±0.40EE42A42.15±0.8521.10±0.3019.75±0.3512.00±0.3029.5min.15.20±0.40EE5050.00±0.7021.55±0.3014.60±0.4014.60±0.4034.2min.13.10±0.30EE5555.15±1.0527.50±0.3020.70±0.3017.00±0.2537.5min.18.80±0.30EE55B55.15±1.0527.50±0.3024.70±0.3017.00±0.2537.5min.18.80±0.30EE6565.20±1.3032.50±0.3027.00±0.4019.65±0.3544.2min.22.55±0.35EE7070.50±1.5035.50±0.5024.50±0.6016.70±0.5048.0min.24.65±0.65EE70B70.75±1.5033.20±0.4030.50±0.6021.50±0.5048.0min.22.00±0.60EE8080.50±1.5038.00±0.5020.00±0.5020.00±0.5059.8min.28.00±0.50 EI型磁芯 EICORES 型号图号尺寸Dimensions(mm)TypeFigABCDEFIEI16B216.10±0.306.50±0.209.00±0.203.00±0.2012.5min.5.00±0.201.50±0.10EI16116.00±0.3014.70±0.304.80±0.204.00±0.2011.8min.10.80±0.202.00±0.20EI19119.00±0.3015.90±0.404.85±0.254.85±0.2514.00±0.3011.30±0.302.35±0.20EI22122.20±0.3014.40±0.255.75±0.255.80±0.3012.8min.10.50±0.304.50±0.20EI22A122.00±0.4019.00±0.405.75±0.255.75±0.2516.00±0.4011.00±0.204.00±0.20EI25125.10±0.4019.00±0.506.75±0.256.50±0.3019.1min.13.25±0.252.75±0.15EI28128.00±0.4020.80±0.4010.70±0.307.20±0.3018.6min.12.80±0.203.50±0.15EI30230.0。
