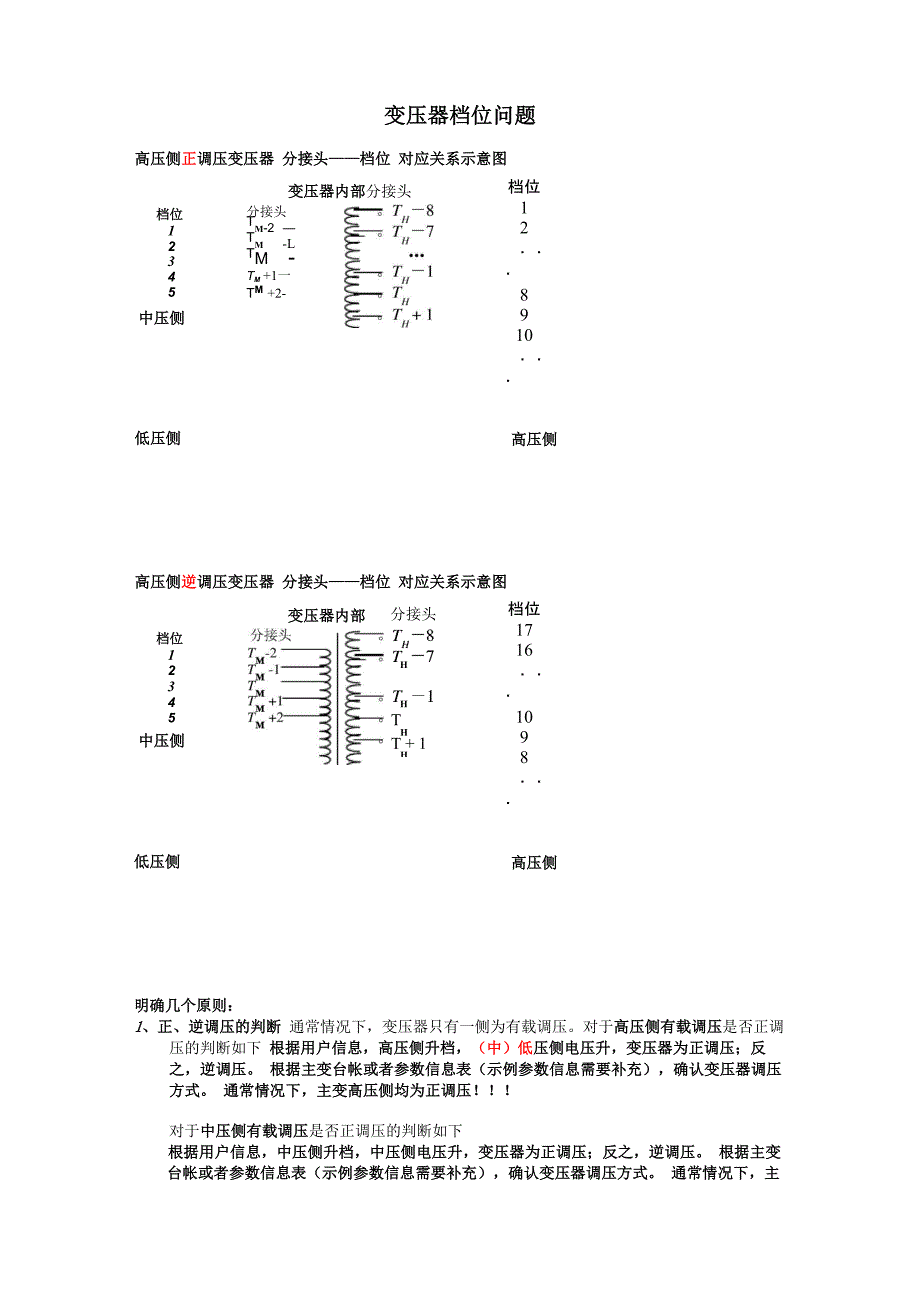

变压器档位问题高压侧正调压变压器 分接头——档位 对应关系示意图变压器内部分接头档位12345中压侧分接头 Tm-2 — Tm -L Tm - Tm +1一TM +2-档位12• • •8910• • •1617高压侧低压侧高压侧逆调压变压器 分接头——档位 对应关系示意图分接头档位12345中压侧变压器内部HHTHT + 1H档位1716• • •1098• • •21高压侧低压侧明确几个原则：1、正、逆调压的判断 通常情况下，变压器只有一侧为有载调压对于高压侧有载调压是否正调压的判断如下 根据用户信息，高压侧升档，（中）低压侧电压升，变压器为正调压；反之，逆调压 根据主变台帐或者参数信息表（示例参数信息需要补充），确认变压器调压方式 通常情况下，主变高压侧均为正调压！！！对于中压侧有载调压是否正调压的判断如下根据用户信息，中压侧升档，中压侧电压升，变压器为正调压；反之，逆调压 根据主变台帐或者参数信息表（示例参数信息需要补充），确认变压器调压方式 通常情况下，主变中压侧均为逆调压！！！2、额定档位的确定形如土 8 x 1.25% 这种对称情况下的额定档位，额定档为9形如+ 2 x 1.25% - 4 x 1.25%这种不对称情况下的额定档位，额定档为33、档位调整后对电压的影响如果低压侧为pv、"节点，调整档位后，电压变化正常调压方式反方向表现于高压侧。
