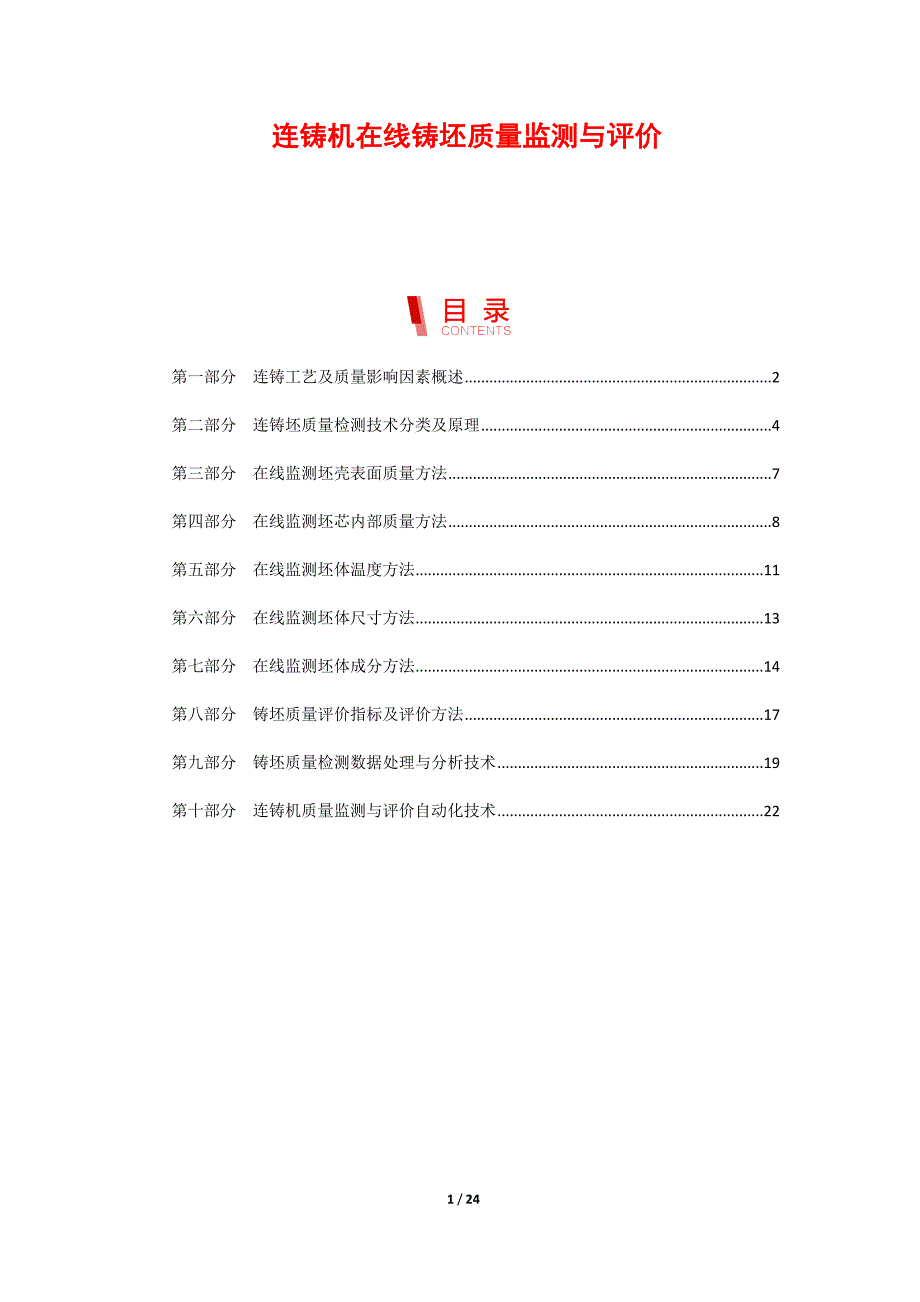

连铸机铸坯质量监测与评价 第一部分 连铸工艺及质量影响因素概述 2第二部分 连铸坯质量检测技术分类及原理 4第三部分 监测坯壳表面质量方法 7第四部分 监测坯芯内部质量方法 8第五部分 监测坯体温度方法 11第六部分 监测坯体尺寸方法 13第七部分 监测坯体成分方法 14第八部分 铸坯质量评价指标及评价方法 17第九部分 铸坯质量检测数据处理与分析技术 19第十部分 连铸机质量监测与评价自动化技术 22第一部分 连铸工艺及质量影响因素概述# 连铸机铸坯质量监测与评价连铸工艺及质量影响因素概述 1. 连铸工艺概述连铸工艺是将熔融金属连续不断地注入铸模中，使之凝固成坯料的工艺过程连铸工艺具有生产效率高、产品质量好、成本低等优点，已成为钢铁工业生产钢坯的主要方法连铸工艺的主要流程包括：1. 熔炼：将铁矿石、焦炭和石灰石等原料在高炉中冶炼成生铁2. 精炼：将生铁在转炉或电炉中进行精炼，去除杂质，提高钢水质量3. 连铸：将精炼后的钢水注入铸模中，使之凝固成坯料4. 切坯：将凝固后的坯料切成一定长度的钢坯 2. 连铸坯质量影响因素连铸坯的质量受多种因素的影响，主要包括：1. 钢水质量：钢水质量的好坏直接影响连铸坯的质量。
钢水中含有的杂质越多，连铸坯的质量就越差2. 铸模质量：铸模的质量直接影响连铸坯的表面质量铸模表面越光滑，连铸坯的表面质量就越好3. 冷却条件：连铸坯的冷却条件直接影响连铸坯的内部质量冷却速度越快，连铸坯的内部质量就越好4. 拉坯速度：拉坯速度直接影响连铸坯的尺寸精度拉坯速度越快，连铸坯的尺寸精度就越差5. 切坯条件：切坯条件直接影响连铸坯的切口质量切坯速度越快，连铸坯的切口质量就越差 3. 连铸坯质量监测与评价连铸坯质量监测与评价是连铸工艺的重要组成部分通过对连铸坯质量的监测与评价，可以及时发现并解决生产过程中存在的问题，确保连铸坯质量的稳定性和可靠性连铸坯质量监测与评价的方法主要包括：1. 外观检查：通过目视检查连铸坯的表面质量，发现连铸坯表面的缺陷，如裂纹、气泡、夹杂物等2. 内部质量检测：通过超声波探伤、射线探伤等方法检测连铸坯内部质量，发现连铸坯内部的缺陷，如裂纹、气泡、夹杂物等3. 力学性能检测：通过拉伸试验、弯曲试验等方法检测连铸坯的力学性能，如屈服强度、抗拉强度、伸长率等4. 化学成分分析：通过光谱分析、化学分析等方法分析连铸坯的化学成分，确保连铸坯满足产品质量要求通过对连铸坯质量的监测与评价，可以及时发现并解决生产过程中存在的问题，确保连铸坯质量的稳定性和可靠性，为钢铁工业生产提供优质的钢坯。
第二部分 连铸坯质量检测技术分类及原理连铸坯质量检测技术分类及原理1. 检测技术1.1 坯壳厚度检测技术坯壳厚度检测技术是连铸坯质量检测的重要环节之一，其原理是利用超声波、电磁感应或激光等技术来测量坯壳的厚度1.1.1 超声波检测技术超声波检测技术是利用超声波在坯壳中传播的特性来测量坯壳的厚度超声波探头发出超声波脉冲，当超声波遇到坯壳时会发生反射，反射波被探头接收并转换成电信号，通过测量反射波的传播时间可以计算出坯壳的厚度1.1.2 电磁感应检测技术电磁感应检测技术是利用电磁感应原理来测量坯壳的厚度当交流电通过线圈时，会圈周围产生交变磁场，当坯壳进入交变磁场时，坯壳中的电流会产生感应电动势，感应电动势的大小与坯壳的厚度成正比，通过测量感应电动势的大小可以计算出坯壳的厚度1.1.3 激光检测技术激光检测技术是利用激光在坯壳中的反射特性来测量坯壳的厚度激光束照射在坯壳表面时，一部分激光会被坯壳表面反射，另一部分激光会穿透坯壳进入坯芯，通过测量反射光的强度和穿透光的强度可以计算出坯壳的厚度1.2 坯芯温度检测技术坯芯温度检测技术是连铸坯质量检测的另一个重要环节，其原理是利用热电偶、红外线测温仪或激光测温仪等技术来测量坯芯的温度。
1.2.1 热电偶测温技术热电偶测温技术是利用热电偶的温差电势效应来测量坯芯的温度热电偶由两种不同金属丝或合金丝焊接而成，当热电偶的两端温度不同时，热电偶中会产生温差电势，温差电势的大小与温差成正比，通过测量温差电势的大小可以计算出坯芯的温度1.2.2 红外线测温技术红外线测温技术是利用物体发射的红外辐射来测量坯芯的温度红外线测温仪将物体发射的红外辐射转换成电信号，通过测量电信号的大小可以计算出物体的温度1.2.3 激光测温技术激光测温技术是利用激光在坯芯中的吸收特性来测量坯芯的温度激光束照射在坯芯表面时，坯芯中的原子或分子会吸收激光的能量并产生热效应，通过测量坯芯表面温度的变化可以计算出坯芯的温度1.3 铸坯表面质量检测技术铸坯表面质量检测技术是连铸坯质量检测的重要组成部分，其原理是利用视觉检测、超声波检测或涡流检测等技术来检测铸坯表面的缺陷1.3.1 视觉检测技术视觉检测技术是利用肉眼或摄像机来检测铸坯表面的缺陷肉眼检测可以发现铸坯表面的裂纹、麻点、结疤等缺陷，摄像机检测可以获取铸坯表面的图像，通过图像处理技术可以发现铸坯表面的细微缺陷1.3.2 超声波检测技术超声波检测技术是利用超声波在铸坯表面的反射特性来检测铸坯表面的缺陷。
超声波探头发出超声波脉冲，当超声波遇到铸坯表面的缺陷时会发生反射，反射波被探头接收并转换成电信号，通过分析反射波的特性可以判断缺陷的类型和位置1.3.3 涡流检测技术涡流检测技术是利用涡流在铸坯表面的分布特性来检测铸坯表面的缺陷涡流探头产生交变磁场，当涡流探头靠近铸坯表面时，涡流会在铸坯表面产生涡流，涡流的分布会受到铸坯表面缺陷的影响，通过分析涡流的分布特性可以判断缺陷的类型和位置2. 离线检测技术2.1 金相检测技术金相检测技术是通过对连铸坯的横截面进行金相分析来检测坯芯的组织和显微组织，从而判断坯芯的质量金相检测技术可以检测出坯芯中的夹杂物、气孔、裂纹等缺陷2.2 力学性能检测技术力学性能检测技术是通过对连铸坯进行拉伸试验、弯曲试验或冲击试验等来检测坯芯的力学性能，从而判断坯芯的质量力学性能检测技术可以检测出坯芯的屈服强度、抗拉强度、延伸率、断面收缩率等力学性能指标2.3 化学成分检测技术化学成分检测技术是通过对连铸坯进行化学分析来检测坯芯的化学成分，从而判断坯芯的质量化学成分检测技术可以检测出坯芯中的碳、硅、锰、磷、硫等元素的含量第三部分 监测坯壳表面质量方法# 监测坯壳表面质量方法监测坯壳表面质量的方法主要包括视觉监测、超声检测、涡流检测、磁粉检测和红外检测等。
1. 视觉监测视觉监测是通过肉眼或光学仪器直接观察坯壳表面质量的一种方法视觉监测可以发现坯壳表面的裂纹、气泡、夹杂物等缺陷但视觉监测存在主观性强、检测精度低、不能对坯壳内部缺陷进行检测等缺点 2. 超声检测超声检测是利用超声波在坯壳中的传播和反射特性来检测坯壳内部缺陷的一种方法超声检测可以发现坯壳内部的裂纹、气泡、夹杂物等缺陷但是，超声检测对坯壳表面的缺陷检测精度不高 3. 涡流检测涡流检测是利用涡流在坯壳表面和内部的分布特性来检测坯壳表面和内部缺陷的一种方法涡流检测可以发现坯壳表面的裂纹、气泡、夹杂物等缺陷，还能够检测坯壳内部的裂纹、气泡、夹杂物等缺陷但涡流检测对坯壳表面的缺陷检测精度不高 4. 磁粉检测磁粉检测是利用磁粉在坯壳表面上的分布特性来检测坯壳表面缺陷的一种方法磁粉检测可以发现坯壳表面的裂纹、气泡、夹杂物等缺陷但磁粉检测对坯壳内部的缺陷检测精度不高 5. 红外检测红外检测是利用坯壳表面的温度分布特性来检测坯壳表面缺陷的一种方法红外检测可以发现坯壳表面的裂纹、气泡、夹杂物等缺陷但红外检测对坯壳内部的缺陷检测精度不高以上是坯壳表面质量监测的主要方法这些方法各有优缺点，在实际应用中应根据具体情况选择合适的方法。
第四部分 监测坯芯内部质量方法# 监测坯芯内部质量方法铸坯内部质量的检测是连铸生产过程中的重要环节，目前，国内外已经开发了多种监测坯芯内部质量的方法，包括：（一）超声波检测法超声波检测法是利用超声波在金属中的传播特性来检测金属内部缺陷的一种无损检测方法，该方法具有穿透力强、灵敏度高、检测速度快等优点常用的超声波检测方法有：1. A型超声波检测法A型超声波检测法是一种最基本的超声波检测方法，其原理是将超声波探头置于金属表面，通过超声波探头将超声波脉冲发射到金属内部，并接收反射回来的超声波信号根据反射回来的超声波信号的波形和幅度，可以判断金属内部是否存在缺陷2. B型超声波检测法B型超声波检测法是一种可以显示金属内部缺陷位置和形状的超声波检测方法，其原理是将超声波探头沿金属表面移动，同时将反射回来的超声波信号转换成电信号，并显示在荧光屏上根据荧光屏上的显示图像，可以判断金属内部是否存在缺陷以及缺陷的位置和形状3. C型超声波检测法C型超声波检测法是一种可以定量测量金属内部缺陷尺寸的超声波检测方法，其原理是将超声波探头置于金属表面，通过超声波探头将超声波脉冲发射到金属内部，并接收反射回来的超声波信号。
根据反射回来的超声波信号的幅度和波形，可以计算出金属内部缺陷的尺寸二）电磁检测法电磁检测法是利用电磁感应原理来检测金属内部缺陷的一种无损检测方法，该方法具有穿透力强、灵敏度高、检测速度快等优点常用的电磁检测方法有：1. 涡流检测法涡流检测法是一种利用涡流在金属中的传播特性来检测金属内部缺陷的一种无损检测方法，其原理是将一个线圈置于金属表面，通过线圈将交流电通入金属内部，并在金属内部产生涡流当金属内部存在缺陷时，涡流的分布和强度会发生变化，通过检测涡流的变化，可以判断金属内部是否存在缺陷2. 磁粉探伤法磁粉探伤法是一种利用磁粉在磁场中聚集的特性来检测金属表面和近表面缺陷的一种无损检测方法，其原理是将金属置于磁场中，并在金属表面撒上磁粉当金属表面或近表面存在缺陷时，磁粉会在缺陷处聚集，通过观察磁粉的聚集情况，可以判断金属表面或近表面是否存在缺陷3. 超高频涡流检测法超高频涡流检测法是一种利用超高频涡流在金属中的传播特性来检测金属内部缺陷的一种无损检测方法，其原理是将一个超高频线圈置于金属表面，通过线圈将超高频交流电通入金属内部，并在金属内部产生超高频涡流当金属内部存在缺陷时，超高频涡流的分布和强度会发生变化，通过检测超高频涡流的变化，可以判断金属内部是否存在缺陷。
三）X射线检测法X射线检测法是利用X射线穿透金属的特性来检测金属内部缺陷的一种无损检测方法，该方法具有穿透力强、灵敏度高、检测速度快等优点常用的X射线检测方法有：1. X射线透视法X射线透视法是一种利用X射线穿透金属并投射在荧光屏上，通过观察荧光屏上的图像来检测金属内部缺陷的一种无损检测方法当金属内部存在缺陷时，X射线在缺陷处会被吸收或散射，从而在荧光屏上形成缺陷的阴影2. X射线摄影法X射线摄影法是一种利用X射线穿透金属并投射在感光胶片上，通过冲洗胶片后观察胶片上的图像来检测金属内部缺陷的一种无损检测方法当金属内部存在缺陷时，X射线在缺陷处会被吸收或散射，从而在胶片上形成缺陷的阴影3. X射线计算机断层扫描法X射线计算机断层扫描法是一种利用X射线穿透金属并投射在探测器上，通过计算机处理探测器上的数据来生成金属内部三维图像的一种无损检测方法当金属内部存在缺陷时，X射线在缺陷处会被吸收或散射，从而在。
