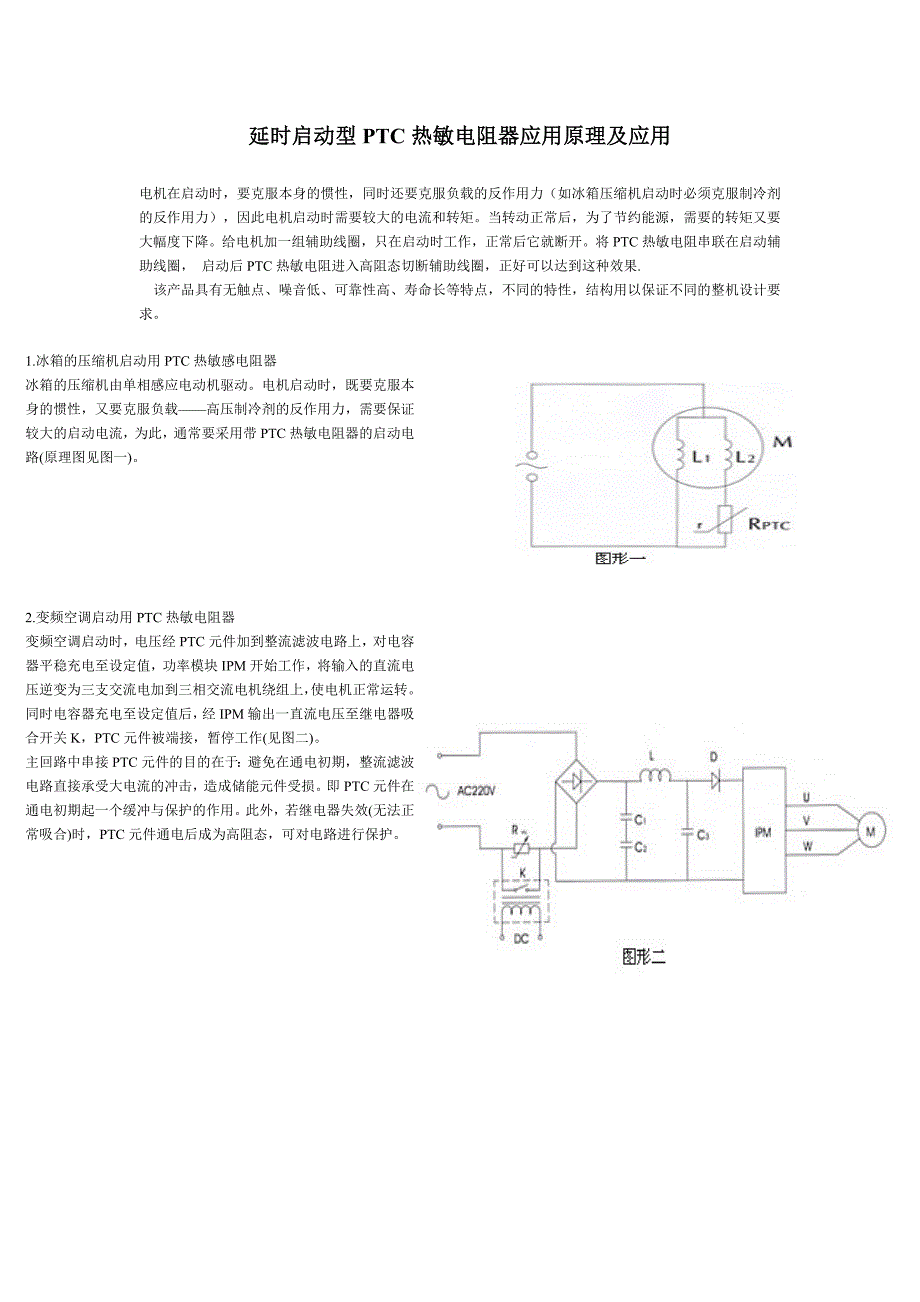

延时启动型延时启动型 PTC 热敏电阻器应用原理及应用热敏电阻器应用原理及应用电机在启动时，要克服本身的惯性，同时还要克服负载的反作用力（如冰箱压缩机启动时必须克服制冷剂的反作用力），因此电机启动时需要较大的电流和转矩当转动正常后，为了节约能源，需要的转矩又要大幅度下降给电机加一组辅助线圈，只在启动时工作，正常后它就断开将 PTC 热敏电阻串联在启动辅助线圈， 启动后 PTC 热敏电阻进入高阻态切断辅助线圈，正好可以达到这种效果.该产品具有无触点、噪音低、可靠性高、寿命长等特点，不同的特性，结构用以保证不同的整机设计要求1.冰箱的压缩机启动用 PTC 热敏感电阻器冰箱的压缩机由单相感应电动机驱动电机启动时，既要克服本身的惯性，又要克服负载——高压制冷剂的反作用力，需要保证较大的启动电流，为此，通常要采用带 PTC 热敏电阻器的启动电路(原理图见图一)2.变频空调启动用 PTC 热敏电阻器变频空调启动时，电压经 PTC 元件加到整流滤波电路上，对电容器平稳充电至设定值，功率模块 IPM 开始工作，将输入的直流电压逆变为三支交流电加到三相交流电机绕组上，使电机正常运转同时电容器充电至设定值后，经 IPM 输出一直流电压至继电器吸合开关 K，PTC 元件被端接，暂停工作(见图二)。
主回路中串接 PTC 元件的目的在于：避免在通电初期，整流滤波电路直接承受大电流的冲击，造成储能元件受损即 PTC 元件在通电初期起一个缓冲与保护的作用此外，若继电器失效(无法正常吸合)时，PTC 元件通电后成为高阻态，可对电路进行保护2:测试电路3.产品标志说明①产品系列：WMZ9 延时启动型 PTC 热敏电阻②封装类型：1:裸片 2：壳装③标称阻值：82R-82Ω 4R7-4.7Ω 151-150Ω④阻值精度：N-±30％ M-±20％ k-±10％ J-±5％⑤最大电压：180-180V 240-240V标称阻值开关温度最大电压最大电流启动时间消耗功率恢复时间线圈电阻尺寸 型号 R25(Ω)Tb(℃)Vmax(V)Imax(A)T0(S)Pmax(W)Trmax()Rref(Ω)D(mm)T(mm)WMZ91-3R3M1603.3160120.3-1.23.510010WMZ91-3R9M1603.9160120.3-1.23.510010WMZ91-4R7M180T24.7180120.3-1.23.510010WMZ91-5R6M180T25.6180120.3-1.23.510010WMZ91-6R8M2206.8220100.3-1.23.510015WMZ91-10RM24010240100.2-1.03.59015WMZ91-15RM26015260100.2-1.03.59025WMZ91-22RM3002230090.2-1.039025WMZ91-33RM3003330090.2-1.039025WMZ91-47RM3004730090.2-1.039025WMZ91-68RM32068120±1032090.2-1.03902520.0±1.02.5±0.2WMZ91-4R7M1704.7170120.2-1.03.58510WMZ91-5R6M1905.6190120.2-1.03.58510WMZ91-6R8M2206.8220100.2-1.03.58515WMZ91-10RM2401024090.2-1.03.58520WMZ91-15RM2601526080.2-1.03.58520WMZ91-22RM2802228080.2-1.03.58515WMZ91-33RM2803328070.2-1.038520WMZ91-47RM3004730060.2-1.038520WMZ91-68RM30068120±1030050.2-1.03852017.5±1.02.5±0.2WMZ91-3R3M1603.3160120.3-1.23.58010WMZ91-3R9M1603.9160120.3-1.23.58010WMZ91-4R7M180TG4.7180120.3-1.23.58010WMZ91-5R6M180TG5.6180120.3-1.23.58010WMZ91-6R8M200TG6.8200100.3-1.23.58015WMZ91-10RM2301023090.45-1.353.27015WMZ91-15RM2501525080.45-1.353.27015WMZ91-22RM3002230070.45-1.353.27020WMZ91-33RM3603336060.45-1.353.27025WMZ91-47RM4004740050.45-1.353.2703520.0±1.02.5±0.2WMZ91-68RM43068135±1043040.45-1.353.27055WMZ91-4R7M1804.7180100.3-1.23.49015WMZ91-5R6M1805.6180100.3-1.23.49015WMZ91-6R8M2006.8135±1020090.3-1.23.4901517.5±1.02.5±0.2WMZ91-10RM2201022080.3-1.23.29020WMZ91-15RM2401524070.2-1.03.28020WMZ91-22RM2802228060.2-1.03.27025WMZ91-33RM3203332040.2-1.03.27045WMZ91-47RM3504735040.2-1.03.27045WMZ91-68RM4006840040.2-1.03.27045WMZ91-4R7M1604.7160100.4-1.539015WMZ91-5R6M1705.6170100.4-1.539015WMZ91-6R8M1806.818090.4-1.539015WMZ91-10RM2001020080.4-1.539015WMZ91-15RM2301523070.4-1.538020WMZ91-22RM25022135±1025060.4-1.53802016±1.02.5±0.2WMZ91-6R8M1606.816080.1-0.838015WMZ91-10RM1801018070.1-0.838020WMZ91-15RM2401524060.1-0.838025WMZ91-22RM2402224050.1-0.837025WMZ91-33RM25033135±1025040.1-0.83703014±1.02.5±0.2。
