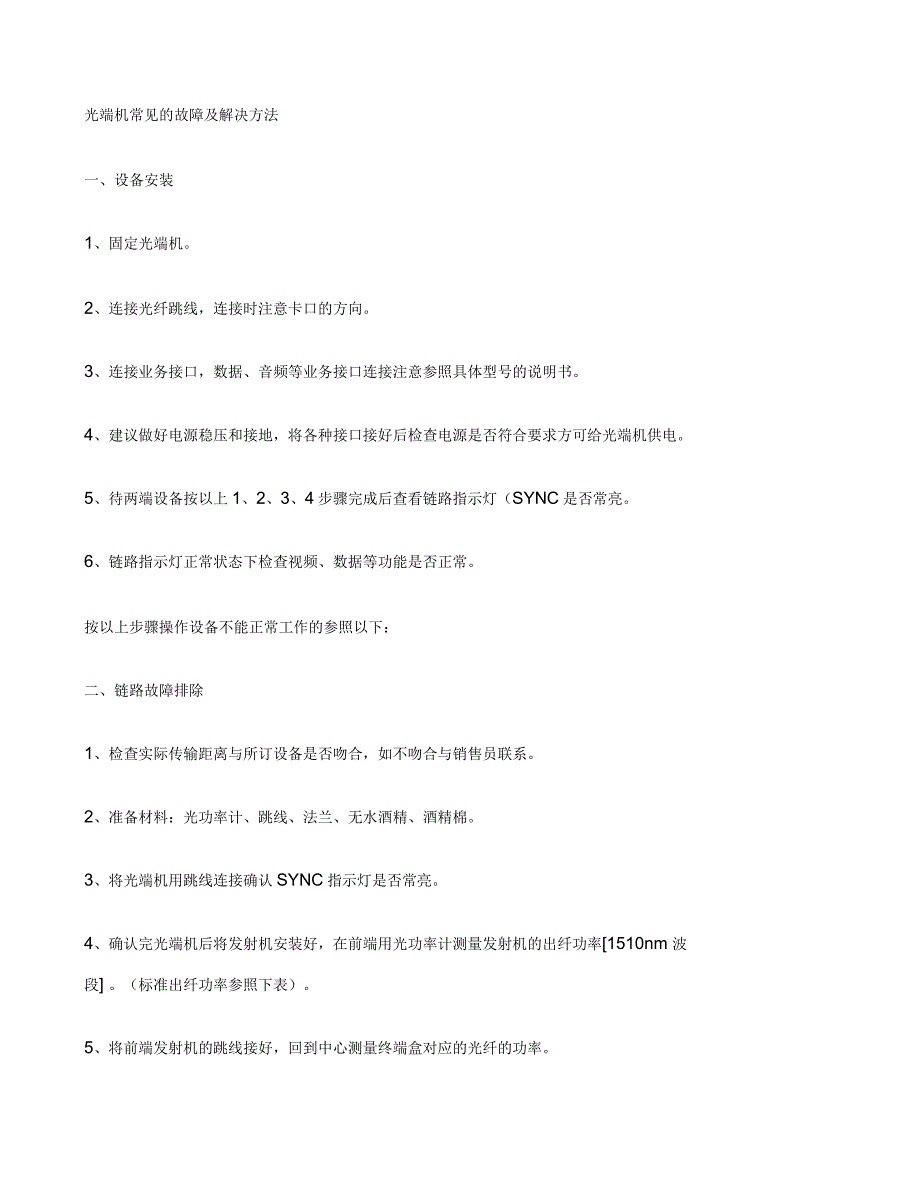

光端机常见的故障及解决方法一、设备安装1、固定光端机2、连接光纤跳线，连接时注意卡口的方向3、连接业务接口，数据、音频等业务接口连接注意参照具体型号的说明书4、建议做好电源稳压和接地，将各种接口接好后检查电源是否符合要求方可给光端机供电5、待两端设备按以上1、2、3、4步骤完成后查看链路指示灯（SYNC是否常亮6、链路指示灯正常状态下检查视频、数据等功能是否正常按以上步骤操作设备不能正常工作的参照以下：二、链路故障排除1、检查实际传输距离与所订设备是否吻合，如不吻合与销售员联系2、准备材料：光功率计、跳线、法兰、无水酒精、酒精棉3、将光端机用跳线连接确认SYNC指示灯是否常亮4、确认完光端机后将发射机安装好，在前端用光功率计测量发射机的出纤功率[1510nm 波段] 标准出纤功率参照下表）5、将前端发射机的跳线接好，回到中心测量终端盒对应的光纤的功率6、如无数据读出或读出数据小于参照表，则检查各接口法兰跳线的连接，并用酒精棉擦去连接头的灰尘 , 检查各熔接点和光缆的质量7、按5、6步骤操作仍无数据读出的需要熔接公司提供ODTRS备测量是否有断路三、设备故障排除视频不通：1、检查链路指示灯（SYNC是否正常，如不正常参照链路故障排除。
2、检查发射机视频指示灯是否亮，如不亮检查射像机是否有输出，如有其它正常工作的光端机可交叉视频，如指示灯还不亮与销售员联系3、检查接收机视频指示是否亮，如不亮数据不受控1、确认矩阵或DVR 的数据码和速率与解码器的一致2、参照光端机说明书确认数据接口是否正确3、参照光端机说明书确认数据接线是否正确，（注意：数据是从接收机发往发射机）4、 1-3 步骤无误数据还不受控的用万用表测量两根数据线之间的电压，当不控制的时候是一个恒定的电压（根据解码器的不同电压值不一样），当控制时数据线间的电压应在 0-5V 之间跳变云台自转或乱转1、云台自转或乱转的原因一般由以下4 种原因造成：①解码器损坏②光衰减太大造成数据误码③一个数据源连接太多光端机，负载太大造成驱动力不够④光端机数据损坏音频不通①确认接光端机的音源工作正常②确认音源的输出电压在 3V 以内③根据说明书检查音频接线④用小音箱接音频输出测试音频工作是否正常以太网不通①光端机为DTE设备，与机算机相连要压反线，与 HUB交换机相连压正线、反线均可②确认相连的机算机的 IP 地址在同一网段③用命令c:\>ping IP 地址-t检查是否连通如果电信号不能正常接收，则按以下步骤检查： 1. 确认所有的连接都是正确的，电缆 、光缆和电源也正常。
如果光端机电源正常，但是不能工作，则按下述步骤执行：A. 监视器黑屏，数据和摄像机控制功能正常1 .从光口拔掉光纤如果屏幕不再变黑但有雪花，则光连接可能是好的2 .确保光端机之间的视频 BNC1接是完好的B.监视器屏幕有雪花（噪音），数据和摄像机控制功能正常这种情况说明光的部分有问题继续按照以下步骤排除故障：1. 从发射机的光口拔掉光纤，插入一根光纤跳线2. 把跳线的另一端插入光功率计a. 如果读数与指标不符，说明发射机有问题，应更换b. 如果读数符合规格，则进行下一步3. 检查连接器如果脏了，用异丙基酒精擦拭干净4. 把原来的光纤再接入发射机的光口在接收机端，执行上述的第 2 至第 3 步光功率计的读数至少要达到接收机输入能量的最小标定值光传输系统故障处理中故障定位的一般思路为：先外部、后传输也就是说在故障定位时，先排除外部的可能因素，如光纤断裂、电源中断等，接着再考虑传输设备因此如何精确的将障碍点定位就显得十分重要光端机 一般都有运行状态指示灯（指示灯的详尽程度反映了光端机的设计水平），电源光纤链路建立、信号同步、视频输入输出和数据等参照设备说明书，通过观察指示灯的状态即可大致判断故障范围。
检查视频输入和数据指示灯可以排除输入的视频信号或控制信号中断；检查光纤链路指示灯可以判断光纤链路是否正常，如光纤或活动连接器损耗较大时指示灯将熄灭或闪动等有同型号的设备时，可以采用替换检查法（要求设备具有互换性），即将光纤接到另一端工作正常的接收机或更换远端的发射机可以准确地判断故障设 备卜面简要介绍光端机使用中常见故障的排除方法:没有视频信号1 检查各设备是否供电正常2 检查接收端对应通道视频指示灯是否点亮，A:若指示灯点亮（灯亮证明此时该通道已有视频信号输出）则检查接收端到监视 器或DVR?终端设备间的视频电缆是否连接好，视频接口连接是否松动或有虚焊等情况B:接收端视频指示灯不亮，检查前端对应通道视频指示灯是否点亮建议对光接 收机重新上电以保证视频信号的同步性）a：灯亮（灯亮表示摄像机采集的视频信号已送入光端机前端），检查光缆是否连通，光端机以及光缆终端盒的光接口是否松动建议重新插拔一次光纤接口（如尾纤头太脏建议先用棉花酒精清洗待干后再插入）b ：灯不亮，检查摄像机是否工作正常，及摄像机到前端发射机的视频电缆是否连接可靠视频接口是否松动或有虚焊等情况若以上方法不能排除故障且有同型号的设备时，可以采用替换检查法（要求设备具有互换性），即将光纤接到另一端工作正常的接收机或更换远端的发射机可以准确地判断故障设备。
画面出现干扰雪花 此种情况多是由于光纤链路衰减过大或前端视频线缆过长受交流电磁干扰所致1:检查尾纤是否有弯折过度的地方（特别是多模传输的时候应尽量让尾纤舒展开切勿过度弯折）2：检测光口和终端盒法兰盘连接处是否连接可靠法兰磁芯是否破损等3：光口和尾纤是否过脏应用酒精和棉花清洁待干后再插入4：铺设线路时视频传输线缆尽量选用屏蔽性好传输质量较好的 75-5 电缆且应尽量避开交流线路以及其他容易引起电磁干扰的物体没有控制信号或者控制信号不正常检查光端机数据信号指示灯是否正确a: 对照产品手册数据端口定义检查数据线是否连接正确且牢固可靠特别是控制线的正负极有没有接反检查控制设备（计算机，键盘或DV曲）所发出的控制数据信号格式是否和光端机所支持的数据格式一致（数据通信格式详细介绍见本手册 ** 页） , 波特率是否超过光端机所支持的范围 （0-100Kbps） b: 对照产品手册数据端口定义检查数据线是否连接正确且牢固可靠特别是控制线的正负极是否接反数据短接测试法此法是针对控制信号为RS485 RS42绵式光端机数据信号检测的一种简单实用的方法当光端机的电源和光路连接正常时，光端机接收和发射端Rx/Power指示灯为橙色+端接地（按照数据手册定义的管脚），若接收和发射端Rx/Power指示灯均变为红色，取消短接时接收和发射端Rx/Power指示灯为橙色（或绿色）。
那么说明光端机数据部分工作正常，光路连接正确。
