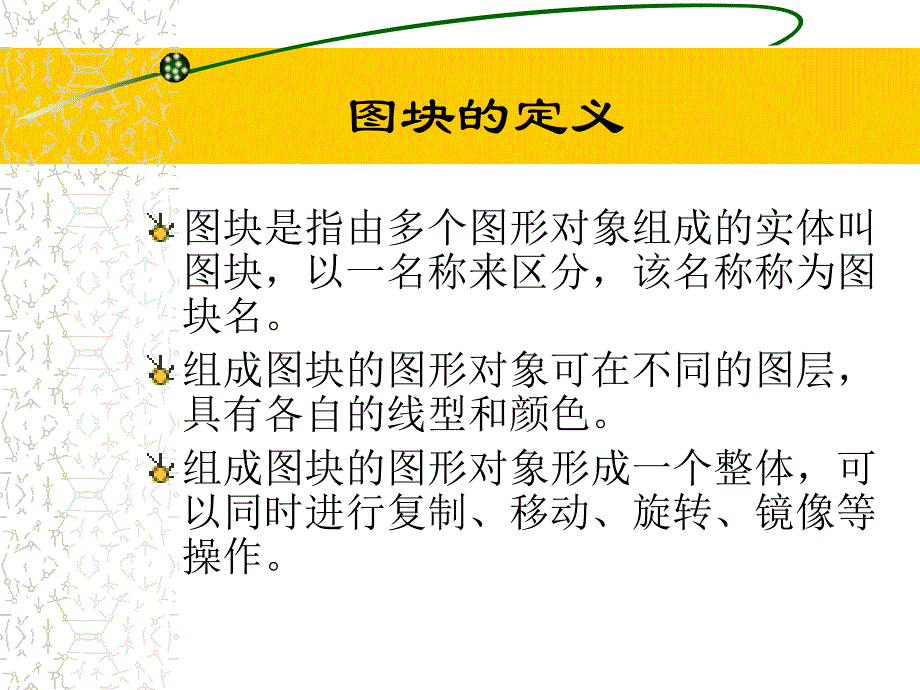

图块的定义• 图块是指由多个图形对象组成的实体叫 图块，以一名称来区分，该名称称为图 块名 • 组成图块的图形对象可在不同的图层， 具有各自的线型和颜色 • 组成图块的图形对象形成一个整体，可 以同时进行复制、移动、旋转、镜像等 操作使用图块的意义• 加快绘图速度 • 方便编辑修改 • 节省存储空间BLOCK（块创建）命令• 〖功能〗使用“块定义”对话框定义图块 在对话框中指定块名、基点、选择定义 成块的对象，也可列出当前图形中已定 义的所有图块用BLOCK只能在当前图形 中使用 • 〖命令〗BLOCK→B • 〖菜单〗绘图→ 块→ 创建BLOCK（块创建）命令• 图块名：块名最长为 255个字符，可以包 括字母、数字、汉字 、$、-和_ • 对象：指定新块中要 包含的对象，以及创 建块以后是保留或删 除选定的对象还是将 它们转换成块的引用• 基点：是指图块插入 时的定位点BLOCK命令的操作1、B 回车 2、出现对话框 在对话框中设置 图块名、插入基点WBLOCK（块存盘）命令• 〖功能〗可将块、图形的一部分或者整 个图形对象存储为图形文件，可供其它 图形调用 • 〖命令〗WBLOCK→WWBLOCK命令的操作1、W 回车 2、出现对话框在对话框中设置文件、图块名、插入基点等。
INSERT（插入块）命令• 〖功能〗插入图块或其它图形到当前图 形 • 〖命令〗INSERT→I • 〖菜单〗插入→块图块构成注意事项• 图块层 – 通用规则：块可由位于不同层上的不同线型和颜色 的对象所组成当图中插入块时，块仍将保持其原 始特性 – 例外： • 当在图中插入创建于0层上的图块时，插入图块 将放置在当前图层上并具有当前图层设置的颜色 和线型特性图块构成注意事项• 图块尺寸 – 创建图块时考虑块的尺寸变化，使插入时容 易操作如盥洗室、电器符号、设施等符号 有标准尺寸，块可用实际尺寸创建和引用 而门、管道、陈列柜等，其尺寸随每一次应 用而变化，考虑引用的方便，可用一个单位 表示块的长和宽，具体尺寸待插入时调整 图块构成注意事项嵌套块• 嵌套块：指由多个实体或块对象所组成 的块如：可以将厨房作为插入到每一 个房间的图块，而在厨房块中，又包含 水池、冰箱、炉具等其他图块 • 块的嵌套深度没有限制 • 块定义不能嵌套自身，即不能使用嵌套 块的名称作为将要定义的新块名称编辑图块• 双击图块出现对话框点确定， 然后直接修改，修改后点“将修 改保存到参照”按钮ATTDEF(定义属性)命令 • 〖功能〗利用“属性定义”对话框创建属性 定义。
属性是与块相关联的文字信息 属性定义指定属性的特性和块插入时输 入属性值显示的提示 • 〖命令〗attdef • 〖菜单〗绘图→ 块→ 定义属性 ATTDEF(定义属性)命令 属性的模式有： • 不可见（Invisible）：控制属性值是否显示， 选择方框，属性值不显示，但是可以提取； • 常数（Constant）：设置属性值为常数或变量， 不选方框，属性值为变量； • 验证（Verify）：设置属性值输入时是否验证， 选择方框为验证，要求输入两遍属性值，两遍 完全相同，才接受该值； • 预置（Preset）：设置是否预先设置属性的值， 选择方框为预置，则块插入时不再要求输入属 性值ATTEDIT（编辑属性）命令 • 〖功能〗独立于块定义，改变一个图块 的属性信息，如属性值、属性位置、文 字高度、旋转角等不能用该命令修改 常数方式的属性值 • 〖命令〗-attedit • 〖菜单〗修改ð 属性ð 单个 ATTEXT（属性提取）命令 • 〖功能〗利用“属性提取”对话框提取属性 数据属性数据可供其它程序调用，或 输入到数据库中 • 〖命令〗attext ATTDISP(属性显示）命令 • 〖功能〗全局控制属性的可见性，属性 是与块相关的文字。
• 〖命令〗attdisp • 〖菜单〗视图ð 显示ð 属性显示 。
