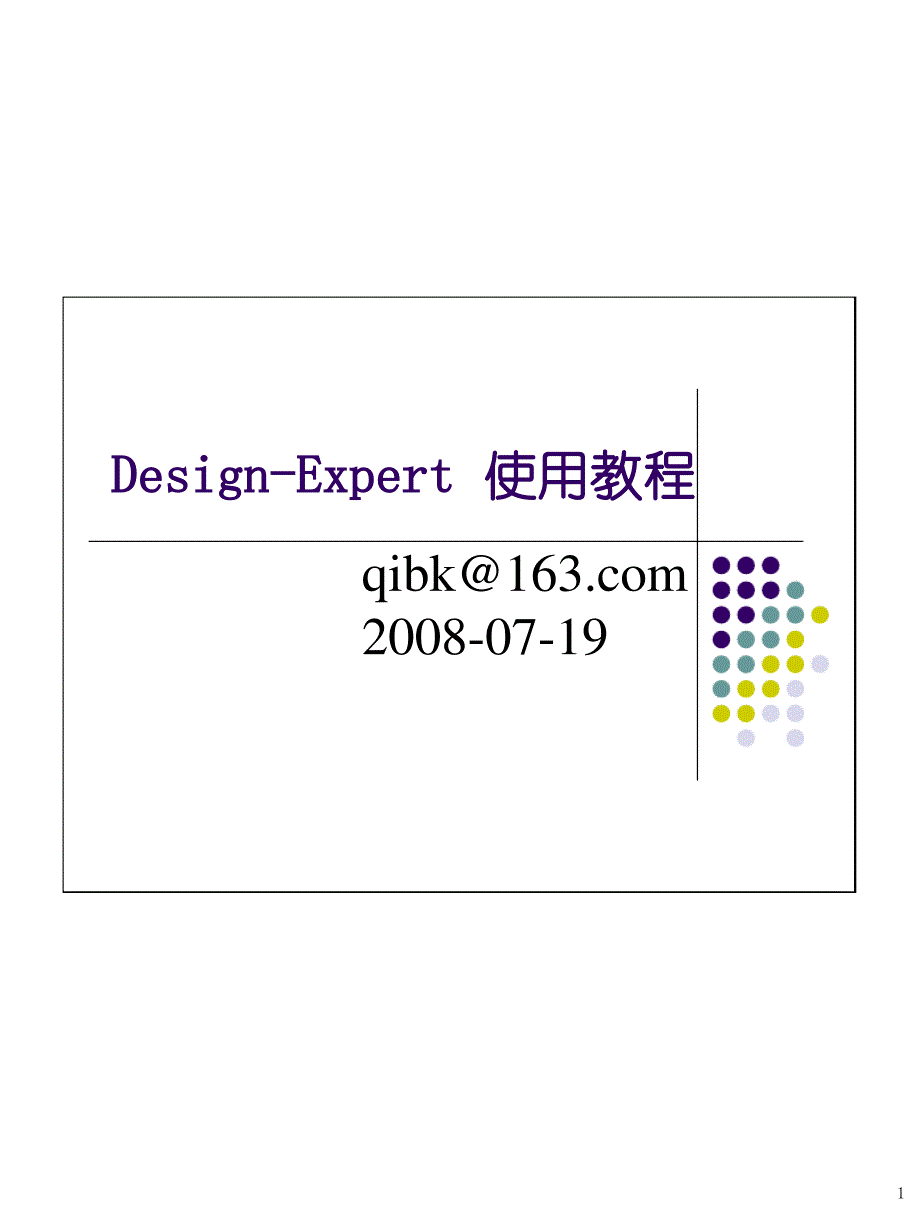

Design-ExpertDesign-Expert 使用教程使用教程qibk@2008-07-191 zDesign-Expert是全球顶尖级的实验设计软件zDesign-Expert是最容易使用、功能最完整、界面最具亲和力的软件在已经发表的有关响应曲面（RSM ）优化试验的论文中， Design-Expert是最广泛使用的软件zPlackett–Burman(PB) 、Central Composite Design(CCD) 、Box-Behnken Design(BBD) 是最常用的实验设计方法z本教程以BBD 为例说明Design-Expert的使用，CCD ，PB 与此类似2 点击new design选项卡3 点击Respose Surface 选项卡4 选中 Box-Behnken项5 要考察的因素名称选择要考察的因素数默认值 0因素的高值因素的低值因素的单位默认值默认值设置完后，点击Continue6 选择响应值即因变量的数量因变量的单位因变量的名称设置完成后，点击Continue7 各因素均为实际值的的试验设计8 各因素的实际值转变为编码制的操作过程9 各因素转变为编码制10 按照试验设计进行试验，记录每组因素组合的试验结果，填在Response 列。
12 点击 Analysis下的 Yield（Analysed）13 1，Transform 选项卡，取默认值2，点击 Fit summary选项卡14 了解一下Fit summary各项，再点击下一个Model选项卡15 Model选项卡取默认值，再点击ANOVA选项卡16 再点击Diagnostics选项卡方差分析（ANOVA），方程的显著性检验、系数显著性检验、及回归方程17 参差的正态概率分布图，应在一条直线上18 Residuals vs Predicted 图，应分布无规律19 Predicted vs Actual 图应尽可能在一条直线上20 1. 点击 Influence 选项卡再点击 Report 选项卡21 再点击 Model graphs实际实验值方程预测值22 等高线图23 点击View下的3D surface看三维响应曲面图24 三维响应曲面图25 点击此处选择其它因素间的等高线图26 选中文字点击右键，修改坐标名称29 把响应曲面图及 等高线图 导入WORD中的步骤File下的Export Graph to file31 选择投稿最常用的TIFF文件格式32 把上面保存的TIF格式图片复制到word中，用图片工具栏中的裁剪功能对图片进行裁剪33 裁剪后的效果图34 由RSM预测最优值选择 Optimization 下的Numerical选项卡35 确定各因素的 取值范围37 确定响应值（因变量）的目标（最大值、最小值、范围值、目标值）此实例中，是优化四个因素使响应值最大，选择Maximize38 低值取默认值高值项中输入一个尽可能大的无法达到的值39 点击Solutions 选项卡第一个方案即为各因素取最优值后的响应所能取到的最大值。
