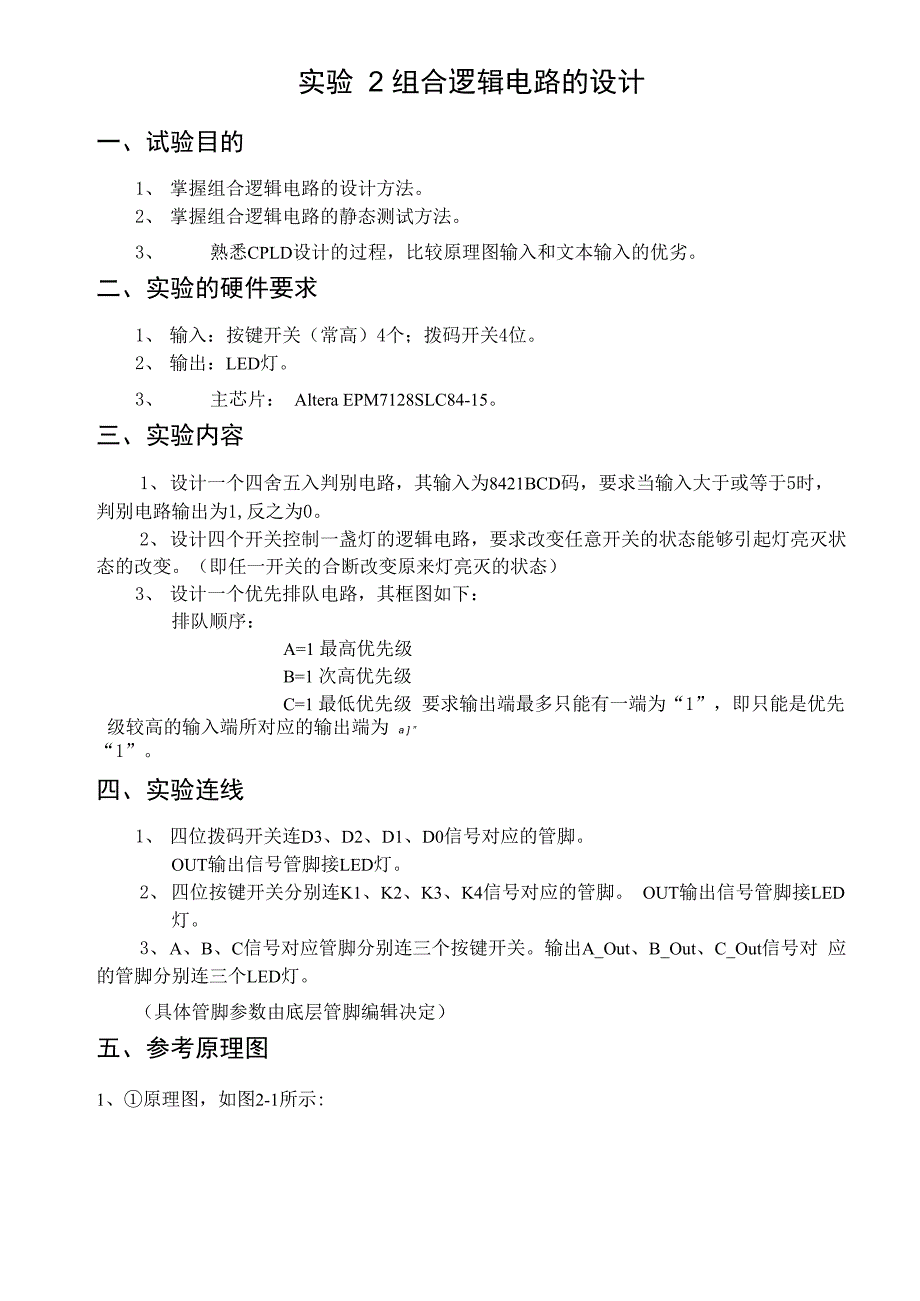

实验 2 组合逻辑电路的设计一、试验目的1、 掌握组合逻辑电路的设计方法2、 掌握组合逻辑电路的静态测试方法3、 熟悉CPLD设计的过程，比较原理图输入和文本输入的优劣二、实验的硬件要求1、 输入：按键开关（常高）4个；拨码开关4位2、 输出：LED灯3、 主芯片： Altera EPM7128SLC84-15三、实验内容1、 设计一个四舍五入判别电路，其输入为8421BCD码，要求当输入大于或等于5时， 判别电路输出为1,反之为02、 设计四个开关控制一盏灯的逻辑电路，要求改变任意开关的状态能够引起灯亮灭状 态的改变即任一开关的合断改变原来灯亮灭的状态）3、 设计一个优先排队电路，其框图如下：排队顺序：A=1 最高优先级B=1 次高优先级C=1 最低优先级 要求输出端最多只能有一端为“1”，即只能是优先级较高的输入端所对应的输出端为 a ] ”“1”四、实验连线1、 四位拨码开关连D3、D2、D1、D0信号对应的管脚OUT输出信号管脚接LED灯2、 四位按键开关分别连K1、K2、K3、K4信号对应的管脚 OUT输出信号管脚接LED灯3、 A、B、C信号对应管脚分别连三个按键开关输出A_Out、B_Out、C_Out信号对 应的管脚分别连三个LED灯。
具体管脚参数由底层管脚编辑决定）五、参考原理图1、①原理图，如图2-1所示:②VHDL硬件描述语言输入：library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_signed.all;entity bcd_pjq isport(din:in integer range 15 downto 0;dout:out std_logic);end;architecture a of bcd_pjq isbeginp1:processbeginif din<5 thendout<='0';elsedoutv=T;end if;end process p1;end;2、①原理图，如图2-2所示：②VHDL硬件描述语言输入: library ieee;use ieee.std_logic_1164.all;entity led_control is port(k0,k1,k2,k3:in std_logic;y:out std_logic);end ;architecture one of led_control issignal dz:std」ogic_vector(3 downto 0); begindz<=k3 &k2&kl &k0;pl:process(dz)begincase dz iswhen "0000"=>yv='0‘；when "0001"=>yv=T;when "0011"=>yv='0‘；when "0010"=>yv=T;when "0110"=>yv='0‘；when "0111"=>yv=T;when "0101"=>yv='0‘；when "0100"=>yv=T;when "1100"=>yv='0‘；when "1101"=>yv=T;when "1111"=>yv='0‘;when "1110"=>yv=T;when "1010"=>yv='0‘；when "1011"=>yv=T;when "1001"=>yv='0‘；when "1000"=>yv=T;when others=>yv='X';end case;end process p1;end one;3、①原理图，如图2-3所示：图2-3 ②VHDL硬件描述语言输入：library ieee;use ieee.std_logic_1164.all;entity queue_prior is port(a,b,c:in std_logic; aout,bout,cout:out std_logic);end ;architecture one of queue_prior is beginp1:processbegin if a='1' then aout<='1'; bout<='0'; cout<='0';elsif b='1' then aout<='0'; bout<='1'; cout<='0';elsif c='1' then aout<='0'; bout<='0'; cout<='1';else aout<='0'; bout<='0'; cout<='0'; end if;end process p1; end one;六、实验报告要求1、对于原理图设计要求有设计过程。
2、详细论述实验步骤3、写一些对比两种硬件设计输入法的优劣的心得。
