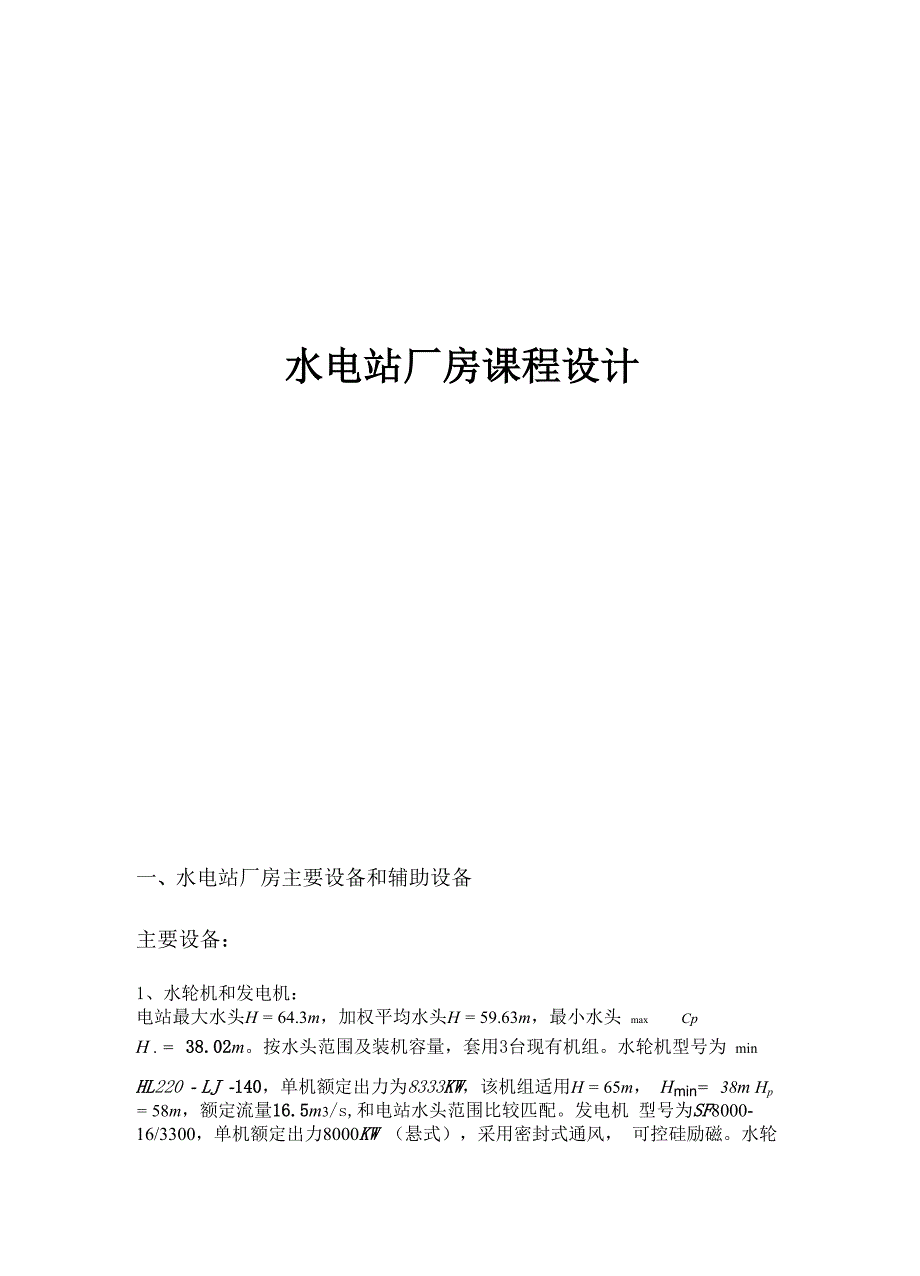

水电站厂房课程设计一、水电站厂房主要设备和辅助设备主要设备：1、水轮机和发电机：电站最大水头H = 64.3m，加权平均水头H = 59.63m，最小水头 max CpH . = 38.02m按水头范围及装机容量，套用3台现有机组水轮机型号为 minHL220 - LJ -140，单机额定出力为8333KW，该机组适用H = 65m， Hmin= 38m Hp = 58m，额定流量16.5m3/s,和电站水头范围比较匹配发电机 型号为SF8000-16/3300，单机额定出力8000KW （悬式），采用密封式通风， 可控硅励磁水轮机导叶b0为0.35m水轮机带轴长3・74m，发电机转子带轴长 4.785m.一台机组在设计水头、额定出力下运行的尾水位为100.1 m2、 调速器：选用YDT - 3500型电气液压式3、 主阀：采用卧式液压型摇摆式接力器双平板偏心蝴蝶阀4、 桥式起重机：本电站的最重部件为发电机转子带轴重37.5t，结合厂房布置 要求选用起重机跨度Lk = 12m，主副钩最大起升高度分别为20m和22m，主钩 最高位置至轨顶距离为0.911m，小车高度2.723m厂房屋顶结构厚度为2. 456 m。
辅助设备：1、 供水：本电站水头范围为38.02〜64.3m，且水质、水温均满足要求，所以采 用自流供水方式取水口设在每台机组蝴蝶阀前的压力钢管上，并与全场技术供 水总管连通，互为备用每台机组供水管上均设电磁液压阀以保证自动投入或 切除2、 排水：分为机组检修排水、厂房渗漏排水和厂区排水① 检修排水，采用廊道间接排水方式，即检修机组时，蜗壳和尾水管重的积 水通过盘形阀的控制，先经廊道排往集水井，然后再由水泵抽排到尾水渠集水 井上设2台检修排水深井泵2台深井泵同时运行，待积水抽空后，再由另一台 抽排闸门的漏水② 、渗漏排水，与检修排水共用一集水井，设一台深井泵检修排水泵可作 为渗漏排水泵的备用泵渗漏排水泵的启动和关闭，由液压信号器根据集水井的 水位变化控制集水井的有效容积为40m3，可利用廊道容积为58.7m3厂房沉 陷、温度缝的渗漏排水、坝体渗漏水、机组盖与主轴密封渗漏排水、压力钢管伸 缩节漏水等，经厂区内的排水沟、管引到集水井，然后再由渗漏排水泵排至尾水 渠③ 、厂区排水，选用4台单级双吸卧式水泵，厂区排水4台排水泵逐步启动， 以减小常用变压器的压降厂区的排水集水井的有效容积为94.13m3。
3、压缩空气：高压其系统选用1.5m3贮气罐1只，高压空压机2台，其中1台 备用，低压系统选用容积为3m3的制动和调相用的贮气罐各一只，低压空压机2 台，为确保制动用气的可靠性，在制动用气贮气罐的进气侧设置止逆阀，当2 台贮气罐压力不平衡时，只允许调相用的贮气罐的气压进入制动贮气罐风动工 具和吹扫用气均从调相供气管引出4、 通风、采光：电站为地面式厂房，主厂房采用自然通风方式中控室、载波 室设空调机蓄电池室和酸室设轴流风机，通过管道将酸气排至厂区外对位于 水轮机层的副厂房重的母线道，采用轴流风机通风散热主机房采光采用自然光和人工照明相结合的方式人工照明的正常电源采用常用 电源系统当厂用电故障时，利用蓄电池的直流电供电5、 尾水闸门：电站3台机组共用一扇4X2m的平板滑动钢闸门，由1台5t的电 动葫芦启闭6、 直流系统：由一组铅酸蓄电池(GGF-300型130个)2套充电装置组成，供全 厂正常和事故情况下控制、保护、信号和自动装置的直流电源蓄电池按浮充电 方式运行二、厂区布置厂区布置是指水电站的主厂房、副厂房、主变压器场、高压开关站、引水道、 尾水道及厂区交通的相互位置的安排主厂房是厂区的核心，对厂区布置起决定性作用，其位置要综合考虑地形、地质、 水流条件、施工导流方案和场地布置、电站的运行管理等多种因素，除了注意厂 区各组成部分的协调配合外，还应考虑下列因素：(1) 尽量减小压力水管的长度。
因此对于坝后式水电站，主厂房应尽量靠近拦河 坝；对于引水式水电站主厂房应尽量靠近前池和调压室2) 尾水渠尽量远离溢洪道或泄洪洞出口，防止水位波动对机组运行不利尾水 渠与下游河道衔接要平顺3) 主厂房的地基条件要好，对外交通和出线方便，并不受施工导流干扰 副厂房可选的位置：(1) 主厂房的上游侧适用于坝后式水电站2) 尾水管顶板上影响主厂房的通风、采光，需加长尾水管，从而增加工程量 由于尾水管在机组运行时振动较大，不宜布置中央控制室及继电保护设备3) 主厂房的两端当机组台数多时，这种布置会增加母线及电缆的长度主变压器场的布置原则：主变压器的位置应结合安装、检修运输、消防通道、进线出线、防火防爆要求确 定1) 尽量靠近厂房，以缩短昂贵的发电机电压母线长度，减小电能损失和故障机 会，并满足防火、防爆、防雷、防水雾和通风冷却的要求，安全可靠；(2) 尽量与安装间在同一高程上，便于主变压器的运输、安装和利用轨道推进厂 房的安装间进行检修；(3) 变压器的运输和高压侧出线要方便，且变压器之间要留必要空间4) 高程应高于下游最高洪水位，且四周设置排水沟升压变压器可能布置的位置(1) 坝后式厂房，可以利用厂坝之间的空间布置升压变压器。
2) 河床式厂房，由于尾水管较长，可将升压变压器布置在尾水平台上，这时尾 水平台的宽度，应使升压变压器在检修移出时符合最小安全净距的要求(详见电 气设备规范)3) 引水式地面厂房，变压器场可能的位置是厂房的一端进厂公路旁、尾水渠旁、 厂房上游侧或尾水平台上4) 由于地形和场地的限制，个别水电站有将主变压器布置在厂房顶上地下厂 房的主变压器可布置在地下洞室内引水道、尾水道及对外交通线路的布置：引水道一般为正向引水，尽可能保证进、出水水流平顺当水管直径很小时且根 数较少时，也可侧向引水；尾水渠一般为明渠，正向将尾水导入下游河道，少数情况也可侧向导入下游河道对外交通一般为公路，也有的采用铁路或水路的引水式厂房一般沿河岸布置， 进厂公路可沿等高线从厂房一端进入厂房坝式电站进厂公路一般从下游侧进 入公路、铁路要直接通入主厂房的安装间，临近厂房一段应是水平，长度不小于 20m，并有回车场地公路的坡度不宜大于10%~12%，转弯半径大于20m布置：主厂房位于坝后河床右岸位置，安装场布置在与右岸进场公路相连 接充分利用厂区与坝体之间的空间，这将有利于主厂房的通风、采光将副厂 房分为两部分，一部分在主厂房的上游，另一部分在主厂房的左端。
变电站设置 在左端的副厂房与溢洪道之间的一块平地上，占地面积约为200m2主变压器靠近左端的副厂房，设置两台主变压器并错开布置，且变电站与安 装场同一高程近变区布置在左端厂房的下游侧，设置围栏35kv配电装置采 用室内型设备在此基础上，将35kv开关室布置在变电站下游侧开关室面积 约为8X20m2，设两个出口，110kv的开关站高压设备均采用中型设备，110kv 母线避雷器选用体积较小的氧化锌避雷器，并安装在构架上在户外开关站下游 布置厂区排水泵房溢洪道布置在作案的一鼻形山脊上，用钢筋混泥土挡土墙与堆石坝相接，出 口效能采用挑流消能形式过木筏道布置在左岸山坡上塔式进水口布置在右岸 山体中三、厂房内部布置(1) 、发电机及安装场发电机与安装场地面线在同一高程，布置3台SF8000-16/3300型发电机组在机组上游区，布置YDT-3500型电气液压式调速器每台机组均设6块机房盘 (机组测温盘，自动盘，励磁调节盘，灭磁开关盘，动力盘，发电机组保护盘) 均布置在大坝坝体上游挡水侧的挡墙上机组中心线上游侧布置蝴蝶阀吊孔(3.4 X2.2米)，在中心线下有设置吊物孔(2.5X2.5m)，用以吊装水轮机层及层下 的其他重金属设备。
在发电机层右侧布置楼梯在安装场内，设置(2.4X2.4m )的吊物孔以及与桥吊操作室相连通的楼梯在 安装场露面上布置转子轴空、，在轴空下设置转子墩，以便支撑转子2) 、水轮机层在水轮机层上游布置蝴蝶阀液压控制装置、蝴蝶阀控制机柜以及蝶阀孔在调速 器与水轮机层上布置调速轴及其推拉杆水轮机下游布置油、气、水道管以及机 组检修排水用盘型阀和尾水管平压操作阀门竖井机墩进入孔布置在机墩下游侧水轮机层右端安装场下层布置油库、油处理 室、空气压缩装置室以及通往发电机和蝴蝶阀室层的楼梯发电机引线出线布置在水轮机上游侧第二象限+Y偏-X32.5方向发电机风罩上， 中性点引线布置在-X轴方向上的风罩上在机墩旁水轮机层地面上布置复励磁 变压器及其保护网发电机出口电流互感器及中性点电流互感器布置在发电机机 墩风罩上3）、蜗壳，尾水管层在蝴蝶阀室中布置有蝴蝶阀及其伸缩节、蝴蝶阀接力器漏油装置等尾水管进人 孔通道也设置在蝴蝶阀室中结构布置：1、 上部结构1） 、构架，主机室布置三台机组，在安装场与1#机组间，2#、3#机组间各设一 沉降缝，将主厂房分为三个独立的单元主厂房与副厂房之也设置一沉降缝，主 厂房共设10个横向构架（温度沉降缝与构架并列）构架为“n”型整体现浇钢 架。
构架横梁（屋顶大梁）为双坡主厂房上游侧和下游侧立柱分别固结在水轮机 层一下和发电机层一下的混凝土墙上构架纵向设有多道连续梁、过梁2） 、屋顶采用钢筋混凝土现浇屋顶，屋顶面板10cm厚，并用2cm水泥砂浆抹 平，用1 cm水泥砂浆面层、加二毡三油，在铺上屋面防水层采用天沟排水3） 、吊车梁：采用T型钢筋混泥土梁吊车梁由构架上的牛腿支撑安装场的吊 车梁为二等跨连续梁，1#、2#机组段为三跨不等连系梁4） 、发电机层楼板梁系楼板下的主梁布置在上、下游构架立主间与发电机风罩 间主梁之间布置次梁，发电机楼板厚度为20cm发电机层楼板为二期混凝土 主梁简支在构架的牛腿上安装场楼板则与构架同时整体浇注，主梁固结在构架 立柱上2、 下部结构下部结构中，机墩和钢蜗壳外围结构为厂房二期混凝土机墩采用圆筒形机墩 下侧开一进人孔钢蜗壳上半圆形与其外围混泥土结构之间用沥青油麻垫层尾水管为弯曲型，地板与机墩整体浇注，底板厚度为81.5cm，浇注尾水管顶板 时在99.015m高程处设置一分缝四、主厂房轮廓尺寸主要参数表项目名称高程（m）水轮机安装高程100.275尾水管底板高程96.415厂房基础开挖高程95.6蝴蝶阀室地面高程97.275水轮机层地面高程101.877发电机层地面高程107.255安装场地面高程107.255吊车轨顶高程116.255天花板高程119.478屋顶高程121.934厂房总高度26.234主厂房长度46.82主厂房宽度25副厂房布置1、 上游厂房：两层结构，第一层与水轮机通高程，上游侧布置母线廊道， 下游侧布置电缆廊道和走廊。
母线廊道布置1#、2#机组的引线，下游侧布置3# 机组的引出线均设保护网安装场下布置油库，油处理室油库上游侧布置有 空压机室及楼梯间，第二层与发电机同高程，设有发电机出口电流互感器柜、励 磁电压互感器柜以及放置励磁变压器的房间在安装场上有布置工具间、高压实 验室及楼梯间2、 左端厂房：分六层第一次与水轮机层同高程，布置母线道、电缆道和 水泵房第二层与发电机同高程，布置开关室、蓄电池室、厂用变压器室、厂用 配电装置室和电缆竖井第三层到第六层，布置电缆室、油化实验室等，第四层布置中控室、值班休息室和交接班室，中控室设置保护屏、直流屏、公用设备屏 等第六层布置会议。
