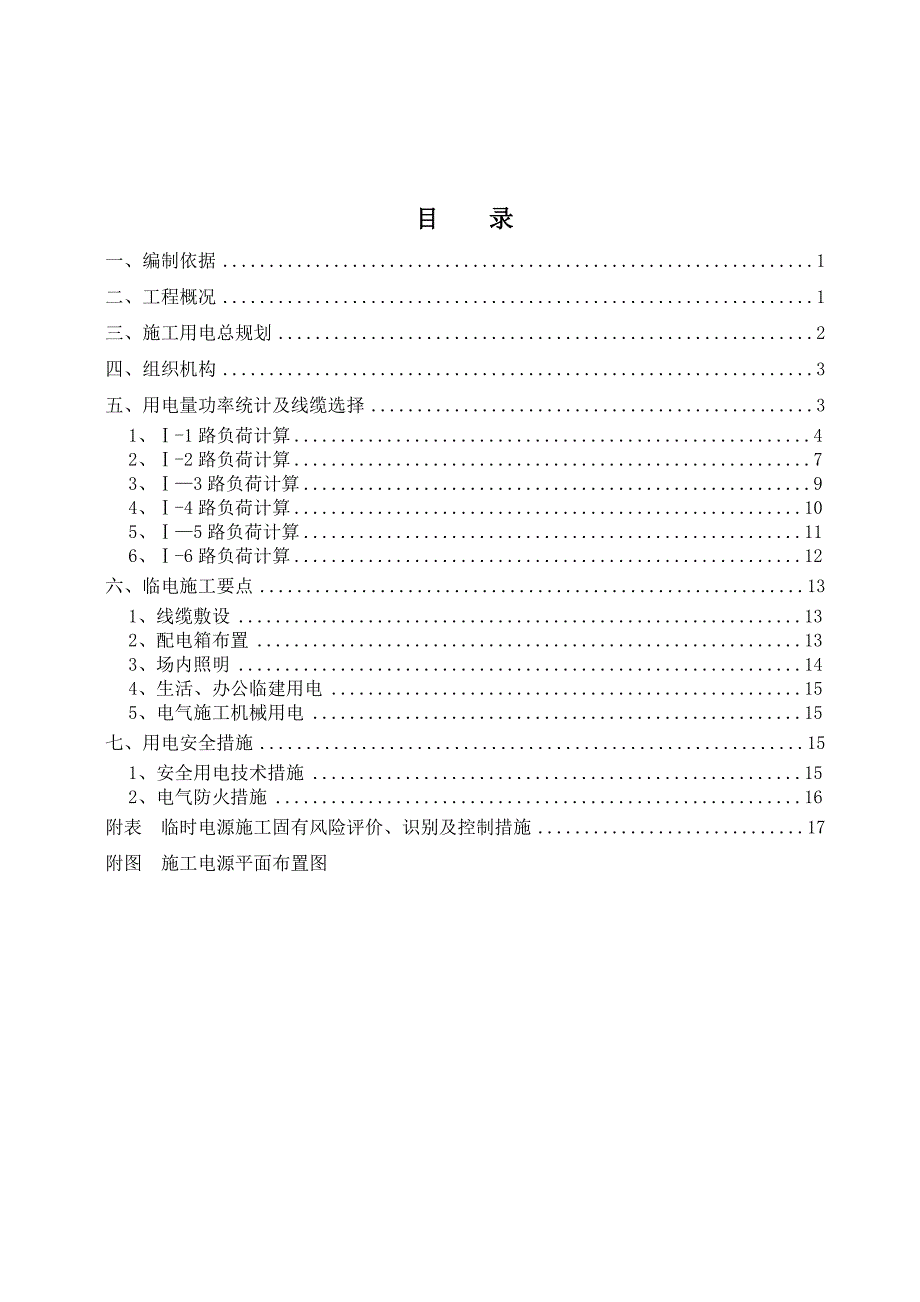

目 录一、编制依据 1二、工程概况 1三、施工用电总规划 2四、组织机构 3五、用电量功率统计及线缆选择 31、Ⅰ-1路负荷计算 42、Ⅰ-2路负荷计算 73、Ⅰ—3路负荷计算 94、Ⅰ-4路负荷计算 105、Ⅰ—5路负荷计算 116、Ⅰ-6路负荷计算 12六、临电施工要点 131、线缆敷设 132、配电箱布置 133、场内照明 144、生活、办公临建用电 155、电气施工机械用电 15七、用电安全措施 151、安全用电技术措施 152、电气防火措施 16附表 临时电源施工固有风险评价、识别及控制措施 17附图 施工电源平面布置图一、编制依据² 《建设工程施工现场供用电安全规范》GB50194—93² 《施工现场临时用电安全技术规范》JGJ46—2005² 《低压配电设计规范》GB50052-95² 《供配电系统设计规程》GB50052—95² 《通用用电设备配电设计规程》GB50055—93² 《建筑施工安全检查标准》JG159-99² 《建筑施工安全检查标准实施指南》² 《建筑施工组织设计与施工规范手册》² 《电力建设安全工作规程》Q/GWD665—2011版² 《郑州±800kV换流站工程项目管理实施规划》² 浙江二建建设集团有限公司（土建A包）《施工电源布置方案》² 郑州±800kV换流站工程相关设计图纸注:以上文件今后如有新版本,将进行滚动更新。
二、工程概况哈密—郑州特高压直流输电工程电压等级为：±800kV，直流额定电流为:5000A，送电距离长2207km，双极输送容量达8000MW是国家 “疆电外送”战略的首个双八百特高压直流输电工程，在系统中具有举足轻重的作用.郑州±800kV换流站位于黄淮海平原的黄河南岸，行政区划属郑州市中牟县大孟镇土寨村站址西距郑州市区约30km，东距开封市约 24km1、工程规模1)500kV交流场：500kV采用户内GIS开关设备本期出线6回，至郑北变2回、官渡变2回，汴西变2回，远景出线8回换流变进线4回，滤波器大组进线4回，本期共组成6个完整串和2个不完整串，远期共组成8个完整串.2)500kV交流滤波场：采用敞开式交流设备交流滤波器和高压并联电容器无功总容量按4940Mvar设计，分为4大组，19小组,每组260Mvar其中8小组为HP12/24，2小组HP3，9小组SC.3)换流变：全站24台工作换流变压器，4台备用换流变，共计28台每台换流变容量为3766MVA4）阀厅：每极阀厅两个12脉动阀组串联每极安装2组直流双调谐无源滤波器，6台50mH的干式平波电抗器.5） 站用电系统：站用电系统采用两回站内引接、一回外引的接线方式，形成三路独立电源供电。
站内电源来自500kV GIS配电装置的两段母线，通过500/35kV站内变压器和35/10kV变压器降压到10kV,并分别接入2个10kV工作段;外接电源为35kV电压等级，通过站内35/10kV变压器降到10kV,接入10kV备用段.全站设8台容量为2000kVA的10/0.4kV工作变压器及2台2500kVA的10/04kV站公用变压器，分别接于10kV工作I段和工作II段；全站每极每个阀组各设两段380V母线，向该极(或阀组）的专有负荷供电，另设置两段380kV母线向公用负荷供电2、施工电源现状本工程施工电源由大孟110kV变电站引接，电源进线及箱式变已由业主委托当地电业局施工完毕,站内施工电源主网络及一级配电箱已由土建A包施工单位（浙江二建建设集团有限有限公司）施工完毕，各施工单位从一级配电箱引接各自的二级、三级回路，并完成各级电源箱的布置三、施工用电总规划(详见附图：施工电源平面布置图）施工用电采用TN—S系统，实行三级配电两级保护施工电源均采用地埋电缆方式，沿线设地埋电缆标志为了便于计量，我方二级回路不直接接入土建A包的一级配电箱，而是通过我方一级配电箱中转，我方一级配电箱以Ⅰ—x表示。
施工电源的布置分两个阶段:1、站用电投运前以土建A包单位已布置的1-2＃、1-3＃、1-5#电源箱为一级配电箱,由一级配电箱引出Ⅰ—1、Ⅰ—2、Ⅰ-3三个对应的一级回路，再由以上三个一级配电箱引出10回二级线路，分别为：Ⅱ-1路至500kV 交流场西南侧；Ⅱ—2路至500kV交流场东南侧;Ⅱ—3路至500kV GIS室；Ⅱ-4路至500kV交流场西北侧；Ⅱ—5路至500kV交流场东北侧；Ⅱ-6路至极2换流变广场北侧；Ⅱ-7路至极1换流变广场北侧；Ⅱ-8路至换流变滤油区；Ⅱ-9路至500kV站用变滤油及安装区；Ⅱ-10路至35kV配电装置区2、站用电投运后以附近检修箱为一级配电箱,新增Ⅰ—4、Ⅰ—5、Ⅰ—6三个一级回路,再由以上三个一级配电箱引出3回二级线路，分别为：Ⅱ-11路至极1高端换流变施工区；Ⅱ—12路至极1低端换流变施工区;Ⅱ-13路至500kV GIS至交流滤波场分支母线施工区.并将原Ⅰ-2一级线路转接至换流变检修箱(增加电源可靠性)各施工机械及分区用电通过三级配电箱从二级配电箱中引接三相负荷应维持平衡电源接线采用TN—S接零保护供电形式，电气设备的金属外壳必须与保护零线连接。
施工变压器采用箱式变压器，出线均采用“三相五线”地埋电缆.其中箱式变压器专用保护零线（铜排）就近引入主接地网，并保证接地电阻值不得大于4Ω;各级配电箱内PE线应重复接地，并保证接地电阻值不得大于10Ω图1 本工程临时用电的TN－S接零保护系统示意1－工作接地；2－PE线重复接地;3－电气设备金属外壳（正常不带电的外露可导电部分）; L1、L2、L3－相线;N－工作零线；PE－保护零线；DK－总电源隔离开关； RCD－总漏电保护器（兼有短路、过载、漏电保护功能的漏电断路器）；T－变压器四、组织机构表1 临时电源施工组织机构序号姓 名负责项目主要工作职责1曹 强项目经理组织协调2林晓春项目常务副经理现场负责临电规划及布置3文 飞项目副经理负责站外电源接入的协调工作4袁建辉项目总工负责措施编制、材料申请、负荷计算5邵 峰安全专责负责整个施工过程以及维护安全监督6郭 辉施工负责负责配电箱安装、电缆布置7陆小书电 工负责线缆敷设、配电箱管理、用电设备接入8施工组4人配合施工五、用电量功率统计及线缆选择根《电气工程电气设计手册》的规定,敷设在空气中和土壤中的电缆允许载流量的计算公式为：式一 KIxu≥Ig式中 Ig————--计算工作电流（A）; Ixu-—-—-—电缆在标准敷设条件下得额定载流量； K———————不同条件下得综合校正系数.根据《电气工程电气设计手册》的规定，馈电干线的计算工作电流计算式如下：式二 Ig=η＊∑P/（√3Ue COSφ)式中 η-—-——-机械利用系数（同一回路下各机械同时使用的几率，根据现场实际情况确定）；P-————-负荷;COSφ———--—功率因素，一般可取0.5；Ue—----—额定电压（V）。
1、Ⅰ—1路负荷计算Ⅰ-1路下设Ⅱ-1、Ⅱ-2、Ⅱ-3、Ⅱ-4、Ⅱ-5五个二级回路,先对其二级回路进行计算，再确定Ⅰ—1一级回路的负荷及电缆型号1.1 Ⅱ-1回路负荷计算配电箱工作面用电设备设备型号设备数量设备负荷（kW)回路总负荷（kW）我方二级配电箱Ⅱ—1500kV GIS西南角分支母线安装干燥空气发生器露点≤—50℃，流量≥100m3/h135114.2真空泵组抽速≥100m3/h110SF6充气\回收装置DILLO115交流电焊机BX—300112角磨机TWS600021电动扳手 42吸尘器2000W24500kV交流场西南角户外设备安装交流电焊机BX—300112砂轮切割机 13电动卷扬机3T 14电动弯排机平弯122电动弯排机立弯12.2切排机 12.2电动弯管机进口880E975 122打孔机 12.2水钻 11空压机 122照明 2根据式二，η取0.6，COSφ取08，计算出Ig =130.14A根据式一，K取09,计算出Ixu=144查阅《电气工程电气设计手册》，型号为:VV22-3×50+2×25的电缆满足要求1.2 Ⅱ-2回路负荷计算配电箱工作面用电设备设备型号设备数量设备负荷(kW)回路总负荷（kW）我方二级配电箱Ⅱ-2500kV GIS东南角分支母线干燥空气发生器露点≤—50℃,流量≥100m3/h135120.6 真空泵组抽速≥100m3/h110SF6充气\回收装置DILLO115交流电焊机BX-300112角磨机TWS600021电动扳手 42吸尘器2000W24500kV交流场东南角户外设备安装(含导线加工场)交流电焊机BX-300112砂轮切割机 13铝材切割机 12电动卷扬机3T 14高压泵站 24.4电动弯排机平弯12.2电动弯排机立弯12。
2切排机 12.2电动弯管机进口880E975 12.2打孔机 122水钻 11空压机 12.2照明 2根据式二，η取06，COSφ取0.8，计算出Ig =137.43A根据式一，K取0.9，计算出Ixu=152.70A.查阅《电气工程电气设计手册》，型号为：VV22—3×50+2×25的电缆满足要求3 Ⅱ—3回路负荷计算配电箱工作面用电设备设备型号设备数量设备负荷(kW）回路总负荷(kW）我方二级配电箱Ⅱ-3500kV 室内GIS安装干燥空气发生器露点≤—50℃,流量≥100m3/h1351126真空泵组抽速≥100m3/h220SF6充气\回收装置DILLO230交流电焊机BX—300112角磨机TWS600021电动扳手 42吸尘器2000W24打孔机 122电动弯排机平弯12.2电动弯排机立弯12.2照明 2根据式二，η取08，COSφ取08,计算出Ig =171根据式一，K取09，计算出Ixu=190.09A查阅《电气工程电气设计手册》，型号为:VV22—3×50+2×25的电缆满足要求1.4 Ⅱ—4回路负荷计算配电箱工作面用电设备设备型号设备数量设备负荷(kW）回路总负荷（kW）我方二级配电箱Ⅱ—4500kV GIS西北角分支母线安装。
