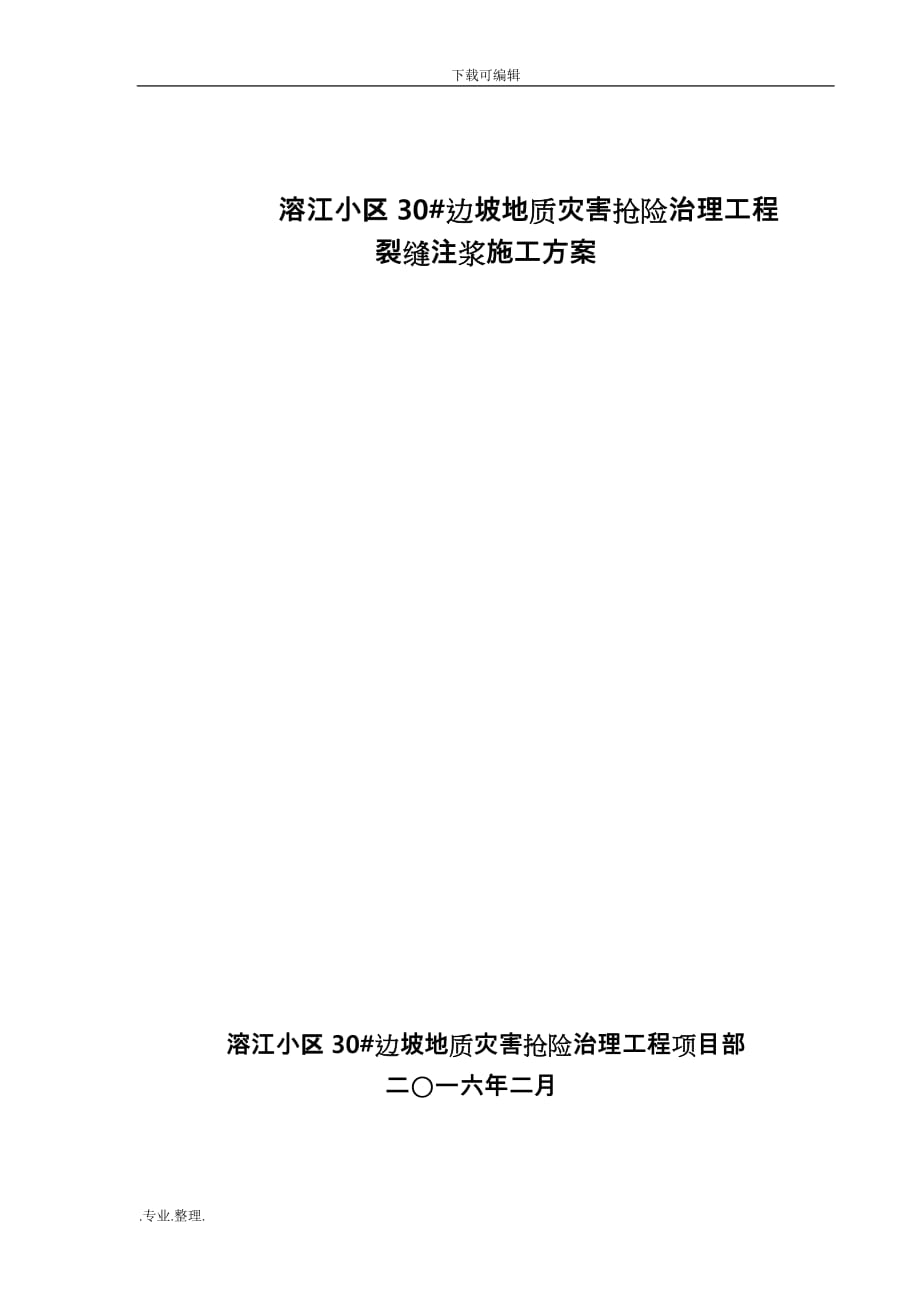

下载可编辑溶江小区30#边坡地质灾害抢险治理工程裂缝注浆施工方案溶江小区30#边坡地质灾害抢险治理工程项目部二○一六年二月目录一、施工要求 4二、施工准备工作 5三、施工工艺流程 5四、施工主要技术要求 7五、注浆效果检查 7六、施工质量控制 8 一、 施工要求根据中国有色金属长沙勘察设计研究院有限公司《湘西州经济开发区溶江小区30#边坡地质灾害抢险治理工程施工图设计说明》及工程联系单（编号01 2016.02.26）要求：“为使滑坡滑动面不再活化或产生新的滑动面，应对现状存在的裂缝采用注入M15纯水泥浆先进行清表，清除表面植物层和小碎石块裂缝注浆应按从低到高的顺序依次注浆裂缝注浆目的为封堵裂缝，防止雨水通过裂缝进入滑裂面裂缝采用注入纯水泥浆液，水泥强度标号为32.5MPa，水灰比控制在1:1至1:0.5之间应先进行清表，清除表面植物层和小碎石块，采用无压自流式孔口间歇式注浆，以不跑浆，裂缝被充满反浆为止表面采用M15砂浆抹平对于大裂缝，可从下至上每1～2m，采用钢筋砼网或胶带等措施封堵面层，进行注浆各裂缝施工顺序总体原则为按裂缝位置标高从低至高逐条施工根据勘察资料，本次工程主要裂缝列表如下：裂缝编号裂缝特征LF1滑坡周界，剪切裂缝，裂缝宽度1~4.5cm，可见深度0.3~0.5m，裂缝长3m，落差1~2cm，无填充。
LF2张拉裂缝，宽度0.4~0.8m，可见深度2.0~2.5m，长约12m，裂缝底部少量碎石与粘性土充填，落差0.6~0.8mLF3张拉裂缝，系坡面最大的裂缝，已被彩条布遮盖，缝宽0.5-1.6m，落差最大达2.8m，可见深度最大约3.4m，裂缝底部少量碎石与粘性土充填LF4张拉裂缝，可见深度7.5m，宽0.2~0.5m，断面褐黄色，局部充填碎石LF5张拉裂缝，竖向裂缝，宽0.1~0.3m，可见深度约4mLF6水平向张拉裂缝，深度贯穿至坡底（标高228m平台），宽30~60cm，落差0.6~1.2mLF7竖向张拉裂缝，宽0.1-0.2m，可见深度约2.7mLF8滑坡后缘，横向张拉裂缝，宽0.5-0.8m，可见深度约3.0m，落差最大约1.4mLF9张拉裂缝，宽3-6cm，可见深度约60-90cm，无充填LF10、LF11水平向剪切裂缝，宽4-7cm，可见深度约40-60cm，无充填LF12、LF13竖向张拉裂缝，宽5-7cm，可见深度约1.5-2m，无充填如施工过程中发现新裂缝（缝宽大于1cm，长度超过1m），应同样进行注浆工作裂缝位置见下图：二、施工准备工作1、机械：施工前准备好所有的设备，包括：注浆机、搅拌机等。
2、材料：在施工前进行注浆材料的配置，主要有水泥和水，水泥采用金湘牌标号P.C32.5号的普通水泥，其质量应满足《硅酸盐水泥、普通硅酸盐水泥国家标准》（GB175-1999）三、施工工艺流程1、施工工艺注浆工艺流程：坡面清理→下注浆管→注浆→返浆→拔管→M15砂浆抹平注浆顺序：按裂缝位置标高从低至高逐条施工2、施工技术参数水泥强度标号：32.5MPa 水灰比：1:1～1:0.5M15砂浆：水泥：细骨料：水= 330：1550：330（以试配数据为准）3、注浆施工方法3.1坡面清理根据施工现场情况，30#边坡表面散落有大量的碎石和泥土，注浆前需人工清除，防止注浆时混入裂缝中，影响封堵效果3.2下注浆管将连接在注浆机出口的注浆管插入到裂缝最低位置3.4注浆采用无压自流式孔口间歇式注浆，对于大裂缝，可从下至上每1～2m，采用钢筋砼网或胶带等措施封堵面层，进行注浆，待裂缝注满返浆后，方可拔出注浆管3.5 M15砂浆抹平水泥浆凝固后，会在裂缝表面出现凹陷不平的现象，需用M15砂浆抹平表面，使雨水不会下渗到裂缝中4、施工机械设备来一览表序号机械名称型号功率数量功能1搅拌机15KW1台搅拌浆液2注浆机4KW1台注浆3注浆管20mm100m注浆四、施工主要技术要求4.1在施工前必须进行水泥及细骨料材料送检和试配，经检验合格和试配后方可进行施工。
4.2正式施工前，应根据施工方案进行施工4.3根据设计要求，裂缝注浆采用无压自流式孔口间歇式注浆，因此注浆时将注浆管平放在裂缝边缘，任其自流4.4为保证注浆凝固效果，宜采用两条裂缝交错注浆，时间间隔为45分钟至60分钟4.5一条裂缝注浆完成必须作好水泥用量及注浆时间记录4.6注浆结束后要稳定10分钟4.7对于大裂缝，可从下至上每1～2m，采用钢筋砼网或胶带等措施封堵4.8如果出现坡面变形、坡面产生裂缝或原有裂缝继续扩大等现象时，施工人员应立即迅速离开注浆裂缝，停止注浆并立即通知技术人员查明情况，注意做好记录五、注浆效果检查5.1灌浆效果检查，应在注浆结束28天后进行；5.2正常裂缝注浆质量检验主要用复注法；复注时注浆量小于该裂缝注浆量的30%时即为合格；对于复注孔采取浆液施工工程量或最终注浆压力达到设计要求作为质量控制标准六、施工质量控制1、应严格按照设计要求进行注浆；2、注浆材料应满足设计要求，严禁使用过期结块的水泥，水泥进场必须进行检验；3、浆液配比应符合设计要求：4、浆液搅拌应均匀，水泥搅拌时间为3～5分钟，未搅拌均匀或沉淀的浆液严禁使用；5、注浆过程中，时刻注意坡面裂缝漏浆，及时采取封堵措施；6、注浆过程中保持注浆管路畅通，防止因管路堵塞而影响注浆；7、严格按照设计要求进行无压自流式孔口间歇式注浆，不得任意延长间隔时间，以保证注浆质量；8、严格进行注浆效果检查评定，符合要求时才能结束注浆作业。
当未达到注浆结束标准时，应进行补注专业.整理.。
