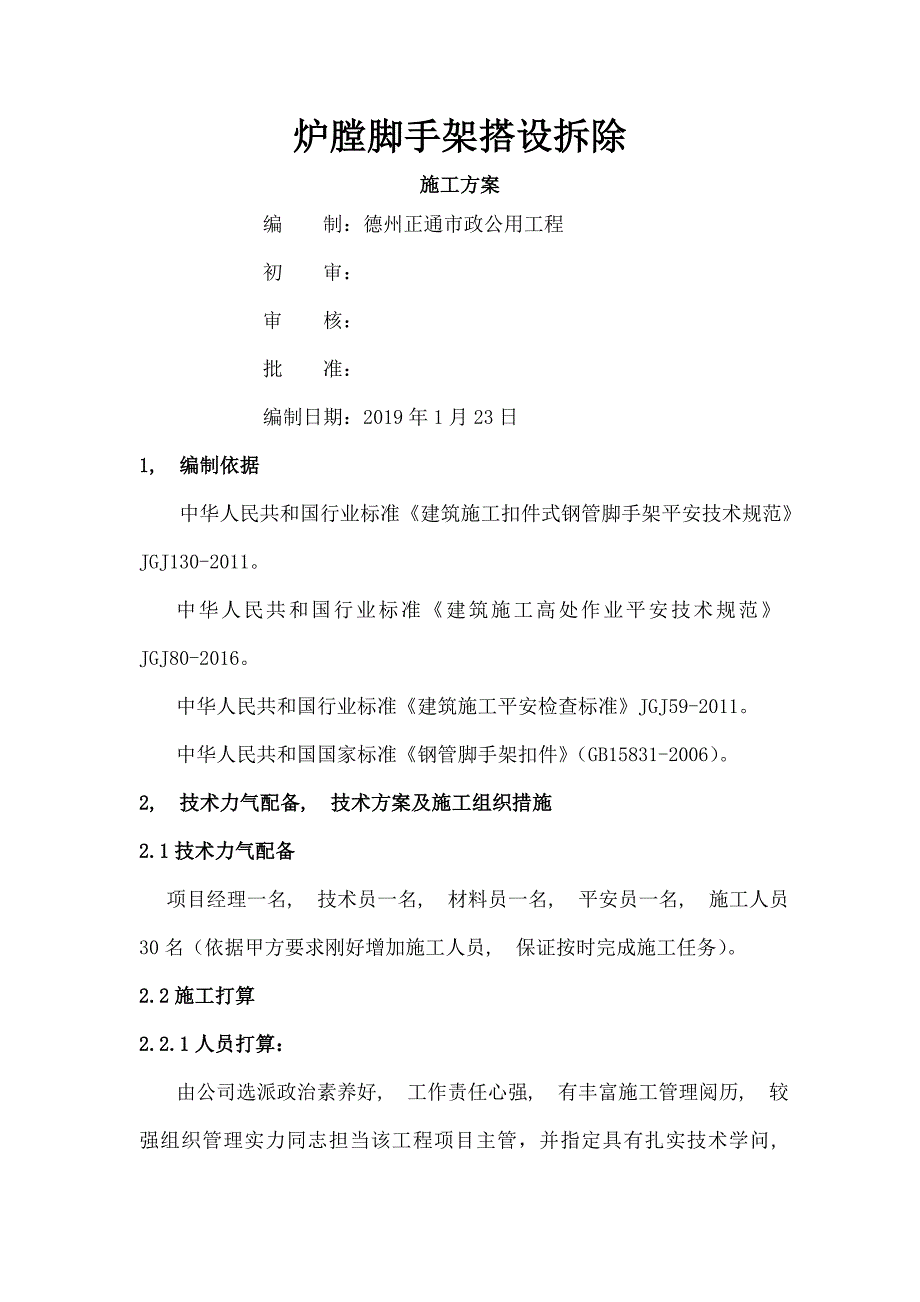

炉膛脚手架搭设拆除施工方案编 制：德州正通市政公用工程 初 审：审 核：批 准：编制日期：2019年1月23日1, 编制依据 中华人民共和国行业标准《建筑施工扣件式钢管脚手架平安技术规范》JGJ130-2011中华人民共和国行业标准《建筑施工高处作业平安技术规范》JGJ80-2016中华人民共和国行业标准《建筑施工平安检查标准》JGJ59-2011中华人民共和国国家标准《钢管脚手架扣件》（GB15831-2006）2, 技术力气配备, 技术方案及施工组织措施2.1技术力气配备项目经理一名, 技术员一名, 材料员一名, 平安员一名, 施工人员30名（依据甲方要求刚好增加施工人员, 保证按时完成施工任务）2.2施工打算2.2.1人员打算：由公司选派政治素养好, 工作责任心强, 有丰富施工管理阅历, 较强组织管理实力同志担当该工程项目主管，并指定具有扎实技术学问, 丰富现场施工阅历人员担当项目技术专工，在开工前深化施工现场，了解工程概况及现场具体状况，以做到心中有数组织施工班组并对其进行平安技术交底整个项目设两个施工班组，参与施工人员都是参与过炉膛脚手架搭设拆除娴熟工人。
2.1)针对炉膛内部脚手架搭设状况，我公司进行了严密组织工作，组织专业施工人员，以施工班组为主体，现场支配专人进行全过程平安监护，由项目主管统一指挥管理2)结合本工程所需人力具体状况，项目部特地支配10人作为本项目应急后备力气，本着统一支配, 合理运用人力原则，依据工程工期具体要求，来确定人力投入状况2.2.3材料打算：2.2.3.1要加强明火管理标明“禁止吸烟”，“严禁火种”等醒目字样2.2.3.2现场材料堆放处必需备有适应消防器材，如黄砂, 干粉灭火器等2.2.3.3材料经检验合格后堆放整齐，特殊要做好防火措施2.2.3.3不同材质, 名称, 规格, 等级材料要分开堆放2.2.3.4未经检验或检验不合格材料一律禁止进入现场2.2.4技术打算：2.2.2.4.2明确参照施工规范和标准2.2.4.3施工过程中，作好施工记录, 施工日志，及施工同步进行2.2.4.4人员及施工组织, 人员配备选用主要机械2.2.4.5由项目主管, 技术负责人, 平安负责人, 材料负责人等组成管理层，组织施工2.平安技术交底在钢管, 卡扣及脚手板进入炉膛时内外要有专人进行传送，严禁往炉膛内乱抛钢管, 乱抛铁丝，破坏炉膛内耐火浇注料等。
编制人力, 材料, 机械工具运用支配，合理支配班组工作轮换时间，确保工期和施工平安2.依据甲方要求，保质保量完成任务3, 脚手架搭设3.1脚手架一般规定：脚手架搭设之前，搭设人员应对所用各类材料进行检验，确认合格后方可运用选材：运用国标钢管搭设3.1.3绑扎：运用#12号铁丝绑扎脚手板 3.1.4钢管直径：立杆, 大横杆, 剪刀撑, 抛撑, 顶撑小头有效直径应≥7cm横担（小横杆）≥9cm架子高度在24m以内，24m以上应有编制专项施工方案和审批 270kg/m2 ，装饰脚手架上均布荷载不得超过200kg/m2 3.2脚手架搭设：施工工序： 摆放架板及扫地杆→逐根树立立杆随即及扫地杆件扣紧→装扫地小横杆并及立杆或扫地杆件扣紧→安装第一步大横杆（及各立杆扣紧）→安装第一步小横杆→安装第二步大横杆→安装第二步小横杆→加设临时斜支撑（上端及第二步大横杆扣紧，在装设两道连墙杆后可拆除）→安装第三, 四步大横杆和小横杆→连墙杆→连立杆→加设剪刀撑→铺脚手片立杆： ⒈放样：脚手架搭设范围内地基要整平夯实 ⑴ 依据施工员交底和建筑物特点，确定立杆纵, 横向间距，现场拉线，钉竹签放样。
⑵ 依据炉膛总高度和特点及施工要求确定架子步距（应≤1.8），以及第一皮架子高度 ⒊横向间距：1.2～1.8m，里立杆离墙≤20cm ⒋纵向间距：1.3～1.8m（误差土5cm）超过15m高架子立杆间距不得大于1.8m外立杆应高出屋面1.2～ ⒌垂直度：转角处≤10cm，架子中间≤15cm ⒍立杆扣接：上下立杆用对接扣件垂直扣紧，相邻立杆在同一步架内要相互错开 3.2.2小横杆： 里端伸出里立杆15～35cm，离墙面15～20cm，外端伸出外立杆20cm以上 3.2.3顶撑： 顶撑应垂直，大头朝上，及立杆绑扎三道，且小头直径应大于小立杆直径三分之二上下顶撑应保持在同始终线上 3.2.4大横杆： 设四根（架宽在以内），扣紧在立杆里侧，接头置于立杆处（放在小横杆上），并扣紧坚固，上下层架接头应相互错开，搭接长度应不小于规定要求 3.2.5剪刀撑： 脚手架转角处，两端以及中间，每隔15m双跨内从下而上循序连续设置剪刀撑应头稍扣紧，及地面呈45°～30°依据须要也可设置纵向连续多跨剪刀撑，但其最大宽度不得超过6跨脚手架底部, 顶部, 不大于8m应设水平剪刀撑。
3.2.6脚手板： 施工层应铺脚手板，四角及大横杆用12#镀锌铁丝绑扎坚固每施工操作层上下要铺三步以上脚手板，四角及大横杆要用12#镀锌铁丝绑扎坚固高层架尚应每隔四皮架铺满一皮架板，作为平安防护用脚手板铺设必需严密坚固脚手板搭接长度不小于20cm 3.2.7爬梯： 按锅炉工段要求搭设平安平网： 施工层每隔6米设置一道阻燃型水平网，防止作业人员及作业工器具坠落附图：4, 脚手架交接验收及运用4.1脚手架搭设完毕，架设作业班组必需按施工要求进行全面自检，然后通知项目部技术, 平安人员共同进行检查验收，脚手架验收有搭设单位和运用单位共同进行，对验收中运用单位提出问题，搭设单位必需仔细整改后，再有双方共同验收检查确认合格后，填写脚手架验收单，并在验收单上签字确认脚手架验收合格后，必需在脚手架明显处张贴《脚手架验收合格证》，并在合格证填写相关数据和签字 4.2脚手架合格证必需标明脚手架名称, 搭设单位, 运用单位, 搭设时间, 允许重量, 搭设负责人, 验收人验收后脚手架任何人不得擅自拆改，特殊状况下需作局部整改时，须经负责人同意，由原架设班组操作，整改后仍需履行检查交接验收手续。
10m以下脚手架，由运用班组人员验收签字高度在10m及以上, 30m以下脚手架，由运用部门平安员验收签字高度在30m以上脚手架，由工程部组织相关人员共同验收作业人员应从斜道或专用梯子至作业层，不得沿脚手架攀登；在脚手架上从事三级以上高处作业，应办理《高处作业票》；脚手架必需定期检查，如松动, 折裂或倾斜等状况，应刚好进行紧固或更换；脚手架在运用过程中，不得随意拆除架杆和脚手板，更不得局部切割和损坏5, 脚手架拆除5.1 脚手架运用完毕应刚好拆除，在打算拆除脚手架炉膛人孔门悬挂警示牌设专人监护，禁止无关人员入内，拆除脚手架时要刚好往炉膛外传送脚手架杆及架板等5.2 脚手架需拆除时，拆除人员应填写脚手架拆除单5.3脚手架拆除时，应遵循由上而下，先搭后拆, 后搭先拆原则不准上下同时作业；严禁整排拉倒脚手架5.4 拆下钢管, 铁丝, 卡扣, 脚手板等材料，应用绳索拴住缓缓下运，或有人员上下传递，严禁向下抛掷5.5 拆除脚手架时，作业人员，架杆及作业面等及电线平安距离不足时，应切断电源或实行牢靠平安措施5.6 卸（解）开脚手杆, 板, 应一次全部拆完6, 登高作业操作规程6.2年满18岁，经体检合格后方可从事高空作业。
凡患有高血压, 心脏病, 癫痫病和其它不适于高空作业人，禁止登高作业2m以上，工作斜面坡度大于45度，工作地面没有平稳立脚地方或有振动地方，应视为高空作业6.4防护用品要穿戴整齐，裤脚要扎住，戴好平安帽，不准穿光滑硬底鞋要有足够强度平安带，并应将绳子系牢有坚实建筑结构件上或金属结构架上，不准系在活动物件上6.5登高前，施工负责人应对全体人员进行现场平安教化6.6检查所用登高工具和平安用具（如平安帽, 平安带, 梯子, 跳板, 脚手架, 防护板, 平安网等），必需平安牢靠，严禁冒险作业6.7高空作业区地面要实行隔离，并挂上“闲人免进”, “禁止通行”等警示牌6.8高空作业所用工具, 零件, 材料等必需装入工具袋上下时手中不得拿物件，并必需从指定路途上下，不得在高空投掷材料或工具等物；不得将易滚滑工具, 材料堆放在脚手架上工作完成后应刚好将工具, 材料, 零部件等一切易坠落物件清理干净，以防落物伤人6.9 要时刻留意危急标记和危急地方，夜间作业，必需设置足够照明设施，否则禁止施工6.10严禁上下交叉作业，若特殊状况必需垂直交叉作业，应经有关领导批准，并在上下两层间设专用防护棚或其他隔离设施。
6.11严禁坐在高空无遮栏处休息，防止坠落6.12脚手架负荷量，每平方米不能超过270kg，负荷量必需加大时，脚手架必需适当加固6.13 超过3m长铺板不能同时站两人工作6.14脚手板, 斜道板, 跳板和交通运输道，应随时清扫7, 平安保证体系及措施7.1平安保障措施u 平安管理目标（1）, 仔细贯彻“平安第一, 预防为主”方针，建立以项目经理为主要负责人，并由平安员, 项目主管及班组长组成平安保障体系，从组织上得到保证2）, 不发生重大伤亡事故，一般事故率不超过1‰3）, 落实并实施NOSA管理理念，确保平安, 健康, 环保管理目标u 平安管理组织机构平安管理组织机构网络图项目经理刘文河平安专工张福林项目主管齐恩强架子班长高平良技术班长孙立武7.2平安保证组织措施7.2.1项目经理是平安施工第一责任人，充分发挥项目部平安管理机构和平安生产保证体系作用，确保在施工中正常运转7.2.2仔细贯彻平安管理制度，在任何时候任何状况下都要始终如一地坚持平安第一基本原则，对施工班组及个人实行平安评分制，并及经济效益挂钩7.2.3严格执行国家和公司制订平安生产标准和平安操作规程，仔细贯彻执行平安文明施工管理规定，坚持按标准和规程进行检查, 监督和宣扬教化。
7.2.4加强平安信息反馈，刚好驾驭平安措施环节，定期进行平安教化和平安检查，实现平安施工全过程平安限制7.2.5平安保证体系责任人员分区巡回检查，对违反平安规定和不遵守平安操作规程者要马上停止作业7. 危急点分析及措施（1）搭设脚手架时危急点为高空落物如：架子工自身携带扳手, 扣件, 钢丝钳等针对措施为：员工自带扳手, 及钢丝钳应配备工具包防止落物砸伤下面人，扣件应放进扣件包防止落物砸伤下面人2）脚手架搭设不规范危急点为易坍塌针对措施为：基础：脚手架立柱底落在硬化面上必需直立，绑扎扫地杆，并设平安警示标识材质：钢管扣件, 螺栓质量符合要求，不运用锈蚀, 弯曲变形和有裂缝金属杆件纵距, 横距, 步距：脚手架纵距离1.8m，横距离2m，步距，脚手架小横杆里端距离建筑物不大于是10cm，外端挑出应大小50cm搭设应有双层拦腰杆，距离为60cm超过8m以上架子应加剪刀撑3）搭设脚手架时危急点为人员高空坠落针对措施为：搭设脚手架时应配备双背式平安带，确保移动时平安带一端挂在平安承受地方。
