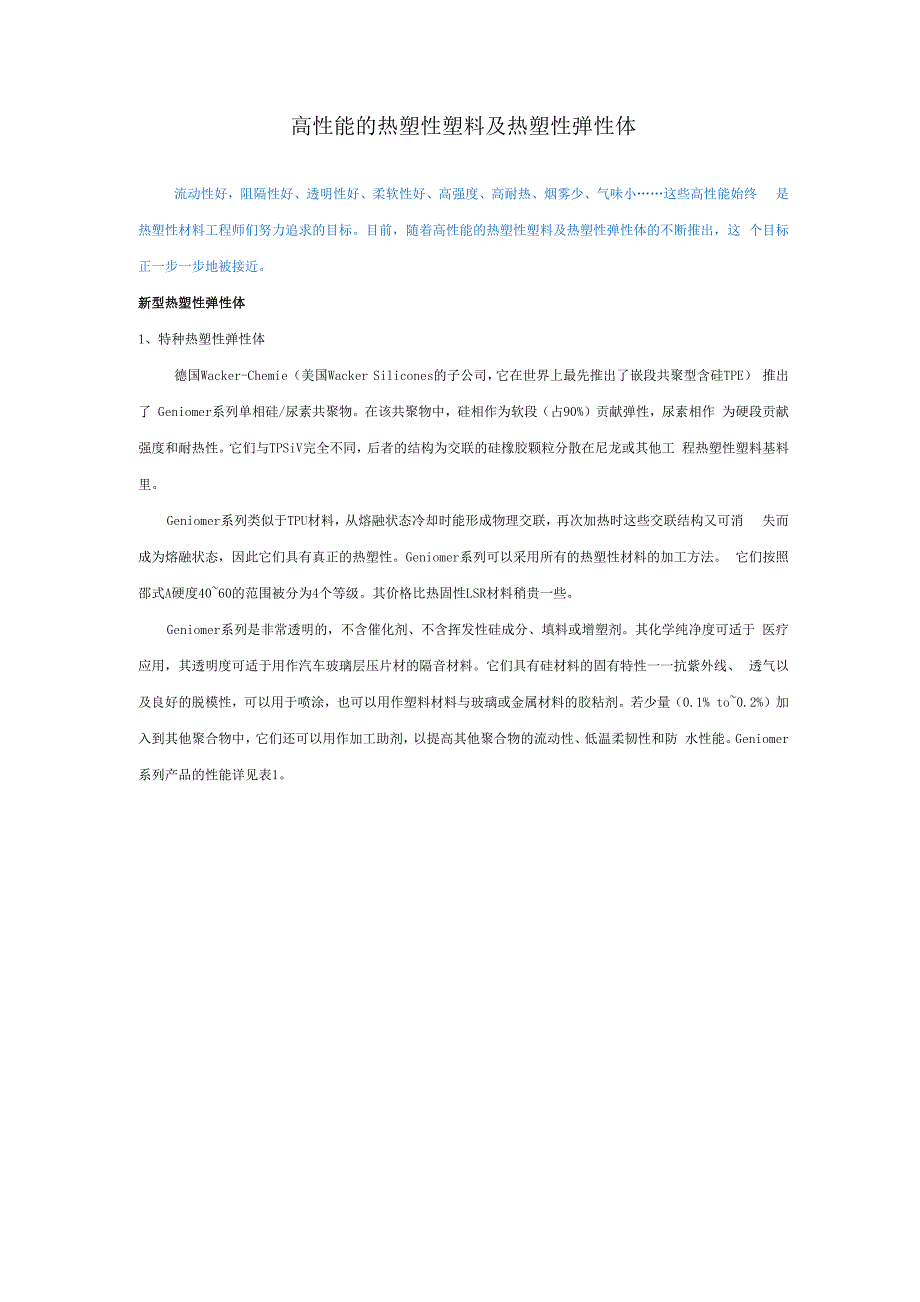

它是一种100%饱和聚合物，因此具有很好的热稳定性以及光稳 定性日本Kaneka公司的这种被称为“Sibstar系列”的TPE价格为2.75$/lb ~2.95$/lb（1lb=0.4536kg） 虽然其价格要高于其他SBC材料，但它们极适用于像密封材料这样的高标准要求的应用领域这是因为该 材料具有优异的气体阻隔性（类似于热固性PIB橡胶）和力学阻尼性能SIBS另外的一个优势是在不用添 加额外油脂的情况下，比其他苯乙烯含量相当的聚苯乙烯类TPE材料更柔软德国BASF公司的SIBS材料仍处于工厂的小规模试验阶段其牌号为Oppanol IBS （邵氏A硬度为 35）的SIBS可与PE、PP和PS共混，而PIB橡胶却不能与塑料共混它可应用的领域包括医用和食品包装， 如密闭容器的密封盖和醋容器软塞尽管SIBS的成本要比PVC高得多，但是SIBS以其优良的性能有可能 取而代之2、新型LSR弹性体Wacker-Chemie公司推出了它的首个氟化LSR （FLR）弹性体，以与GE高新材料公司和DOW Corning 公司竞争该产品适用于汽车引擎内的垫片和O型圈，在高达180°C的条件下，它具有更好的耐油性以及 耐燃料性。
其加工性类似于标准LSR,成型周期很短，且不会粘沾模具Wacker公司在其LR 307X弹性体的基础上推出了改善了力学性能的新型 粘结用LSR弹性体它可以 与很多热塑性塑料、热固性塑料、弹性体和除了硬模具钢以外的金属进行粘结其模塑成型后的制品若要 喷漆则无需底漆此外，该公司新推出的透明弹性体LR 3471巳通过了 FDA的认证该弹性体的邵氏A硬 度为50，拉伸强度为1336 psi，断裂伸长率为500%，抗撕裂强度为7733 psi3、超柔软级热塑性弹性体Zeon Chemicals公司首次推出了吹塑级Zeotherm TPV材料，该材料由尼龙6基材和交联的丙烯类 橡胶组成该级别中的Zeotherm 120-90B材料的连续使用温度可达150~175C，可以满足汽车引擎部件的 要求，并能够减少引擎防热挡板的用量此外，该材料在汽车中典型的应用还包括空气输送管、导管以及 风箱Radic公司继续拓展它的作为主打产品的TPE材料其TPE产品增加了5个级别的酯-醚共聚型材料， 商品名为Heraflex E这些TPE的邵氏D硬度在35~77之间，适用于制造汽车部件，如CVJ风箱、气闸系 统和安全气囊。
Advanced Elastomer Systems （AES）公司推出了 3 种新型 Santoprene TPV其中的第一种为成型 快速的品级，它的优势在于能将注射成型周期缩短近25%这是在不对其他性能产生有害影响的前提下， 把材料的结晶温度提高的结果；第二种的Santoprene X8211-25是更为柔软、爽滑的品级，其邵氏A硬度 为25（以前最软的邵氏A硬度为35），适用于生产消费品以及包装制品；第三种为专用于户外电气领域的 TPV，如电池电缆因为不含铅（其阻燃体系与通常的锑类阻燃体系不同），所以这种材料满足欧盟环境法 规的要求Solvay工程塑料公司推出了新型TPV和TPO其中的Luna 10 TPV具有良好的耐刮擦性和耐磨 性，而且质感柔软，适用于挤出成型或热成型挡板盖板JSR公司的Excelink生产线可生产多种系列的特种热塑性弹性体其中，Excelink 3000系列的TPO 的邵氏A硬度范围为29 ~65，此系列中的Excelink 3500B是邵氏A硬度为52的发泡级TPO； TPV产品包 括邵氏硬度为20A ~80A的高流动性注塑级Excelink 1000系列和邵氏硬度为64A ~84A的耐油级Excelink 2000 系列。
Kraiburg TPE GmbH公司推出了 Thermolast K系列TPV，其中的耐油品级是基于SEBS的热塑性弹性 体，其邵氏A硬度范围为30~90,适用于制造汽车内饰部件其挥发物的释放率很低（没有“新车味”）， 同时雾度也很低；医用品级的新型TPV （邵氏A硬度为30 ~80）可在蒸汽或乙烯氧化物消毒的环境下保持 其稳定性，而且巳经通过了 USP Class VI.认证；还有一类用作食品用途的抗菌级TPV，用它制成的碟子、 软管可以抑制细菌的生长，目前巳符合FDA规范的要求Ube公司推出了全新的Ubesta XPA热塑性弹性体，这是一种含有尼龙12硬段和聚醚软段的嵌段共 聚弹性体它除了具有优异的化学稳定性和耐水解性以及突出的抗弯曲疲劳性（-40°C ）以外，还具有高透 明、低密度、不含增塑剂的特性，可用于注塑成型或者管材、薄膜和单丝的挤出Arkema公司 与瑞士 Alveo AG公司合作推出了 Pebaxfoam （Pebax聚醚-氨基嵌段共聚物发泡TPE） 产品Pebaxfoam产品以其具有的良好吸湿性、低温柔韧性、抗紫外线老化性和高摩擦系数，适宜制作鞋 内垫、鞋跟填充物、把手和衬垫。
超耐高温热塑性工程塑料Solvay公司的新型Supradel HTS聚砜聚合物是所有透明性无定型材料中耐热性能最好的材料Solvay Advanced Polymers公司推出 的Supradel HTS工程塑料是一种全新透明的芳香类聚砜材料 它在所有透明的无定型聚合物中耐热性能最好，其玻璃化转变温度为265C，264 psi负荷的热变形温度为 255C，此温度与该公司的Torlon聚酰胺/酰亚胺共聚物相同，但是后者是不透明的，需要加速固化才能 达到最佳的透明性Supradel HTS可以应用于既要求透明性，又要求只有像玻纤增强PEEK （聚醚醚酮）材 料所能耐受的高温场合Supradel HTS可在加工温度为275 C~280 C的条件下用于注塑成型（也可以用于挤出成型），尽 管此时它的粘度很高，类似于该公司的Radel聚砜材料这类材料耐燃性很好，耐水解（可以耐高温蒸汽）， 质地较硬，类似于Radel A聚醚砜与热塑性聚酰亚胺不同，它不需要进行退火处理，其熔体的热稳定性 也更好它的价格接近于PEEK （33$/ lb ~ 40$/lb）的价格另外，Solvay公司采用新技术减少了其聚砜材料的发黄程度，透明度巳接近于聚碳酸酯。
其新型浅 色料Udel P-1700 HC的颜色接近于水白色；其Radel R聚醚砜的颜色也变浅了其 新型Radel R-5800 TR 系列透明材料适用于颜色编码的医用领域；其新型Radel R 7000料挤出加工成的大型片材可用于飞行器内 部部件Victrex公司推出的Victrex 90系列高流动性等级的PEEK解决了旧有PEEK的充模性较差的问题， 非常适于成型薄壁部件其中，Victrex 90P粉末）和90G （颗粒）的熔体质量流动速率（MFR）达到了标准PEEK的两倍（均为84），同时其流经标准型螺旋产品的流动速率也被提高了 60%该系列材料的目标 市场是电器连接件等薄壁部件，而这些领域是旧有PEEK材料所无法涉及的Victrex的新型高流动性PEEK材料主要用于薄壁部件的成型另外，Victrex公司推出的超纯Victrex 450 U002 PEEK材料能够满足电子行业对于洁净空间、化 学处理的严格净化要求该树脂的金属含量不超过1 ppm，适用于半导体工业部件，如光圈、紧固件、隔 离室及密封件Chevron Phillips化学公司最近推出了 Xtel PPS合金系列的一个新成员Xtel XE3200，可用于高 温电缆护套。
它适用于在150°C下连续使用的领域，如汽车、火车、地铁上的部件，尤其是电缆领域它 不含卤素，但是氧指数却达到了 35该合金密度很低（1.15g/cm3），还具有很高的耐化学性、着色性， 在300C下，使用常规设备就可以高速加工出很薄的涂层，且无需交联据Chevron Phillips公司宣称，该公司的Ryton PPS材料作为诸如110C ~130C碱性苏打（50%NaOH） 的高温腐蚀性化学流体输送用的FPR管道的内衬，巳经成功地通过了长期的野外测试该内衬由洁净的HMW PPS直接挤出成型为管状或先挤出成片材然后再缝合成管状，在内衬内部由玻 纤或热固型聚酯细丝缠绕增强内衬部分可以通过IR（红外）对焊或焊条焊接的方法来实现连接PPS在 这个领域的竞争对手是PVDF材料，但是PPS能耐更高的温度，超出PVDF 50C，而且更能耐碱性苏打的腐 蚀对于含氟聚合物，Arkema （前身为Atofina）推出了两个级别的新型Kynar PVDF其中，Kynar ADX 是新型反应性均聚物及共聚物，可与金属、特定的橡胶以及功能性聚烯烃（可以是PE/PVDF共挤的结构） 进行粘接;Kynar Flex是超低烟密度的PVDF材料，它专为高压电缆及护套设计，以满足可燃性法规NPFA 255 的要求。
据悉该树脂无明火扩散，测试过程中几乎没有明显的烟雾。
