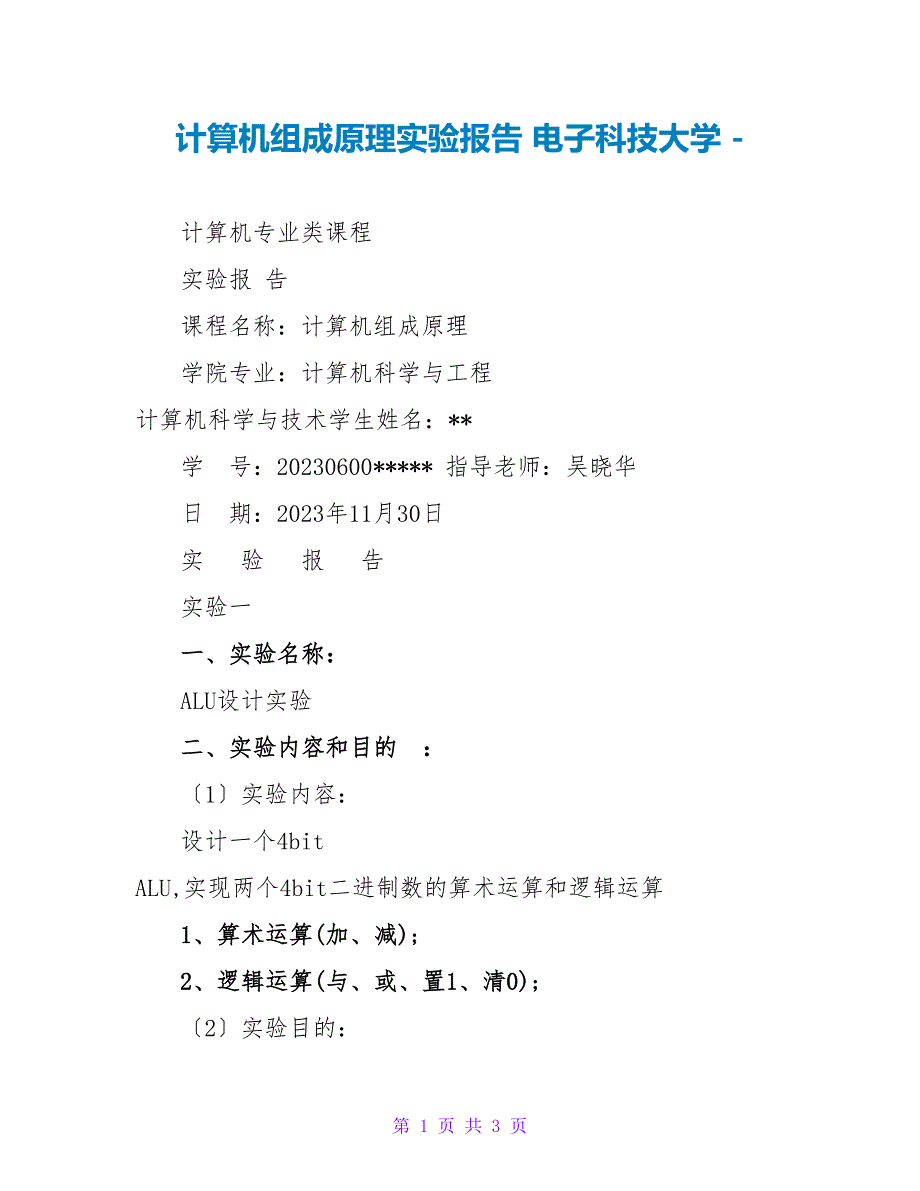

计算机组成原理实验报告电子科技大学

计算机组成原理实验报告 电子科技大学 - 计算机专业类课程 实验报 告 课程名称：计算机组成原理 学院专业：计算机科学与工程 计算机科学与技术学生姓名：** 学 号：20230600***** 指导老师：吴晓华 日 期：2023年11月30日 实 验 报 告 实验一 一、实验名称： ALU设计实验 二、实验内容和目的 ： 〔1〕实验内容： 设计一个4bit ALU,实现两个4bit二进制数的算术运算和逻辑运算 1、算术运算(加、减); 2、逻辑运算(与、或、置1、清0); 〔2〕实验目的： 1.熟悉ALU的工作原理; 2. 掌握用硬件描绘语言设计ALU的方法; 三、实验原理： 利用veilog hdl语言编写实现实验要求的逻辑功能实现代码要求实现两个四位二进制数的算数运算和逻辑运算，有三个输入，分别是输入的两个四位二进制数和一个控制信号，有两个输出，分别是仅为信号和运算结果的输出考虑到是电路的逻辑代码设计简化，采用case语句来实现所有的输入都会对最终的结果和进位输出产生影响在连线时，八个开关分为两组，分别控制两个四位二进制数的各位，有五个指示灯，四个显示结果的输出，一个用来显示进位信号。

四、实验器材〔设备、元器件〕 硬件平台：pc 软件平台：windows xp 五、实验步骤： 先利用仿真软件进展程序的编写，编译调试运行，结果无误后，在仿真软件上绑定对应开关和连线，翻开电路板电，进展控制操作，观察指示灯的亮灭情况，根据实际的逻辑结果来验证实验代码及连线的正确性，假设与实际结果不相符，检查连线以及实验代码，重新进展处理 六、实验数据及结果分析^p ： 〔1〕实验代码： module pz(in1,in2,se,count,c); input[3:0] in1,in2; input[2:0] se; output[3:0] count; output c; reg[3:0] count; reg c; always@(in1,in2,se) begin case(se) 第 页 共 页。
