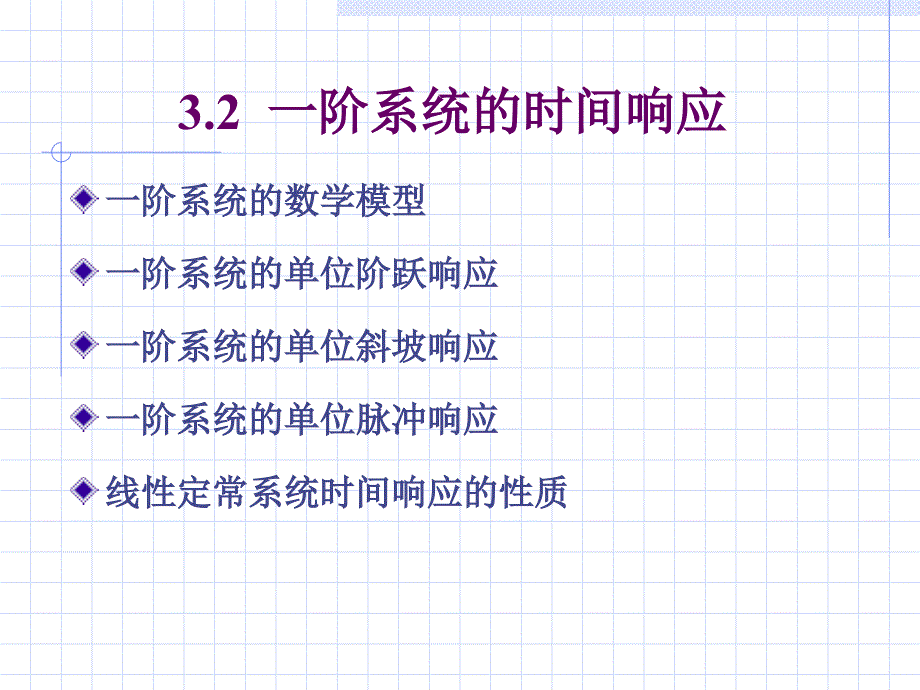

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,3.2 一阶系统的时间响应,一阶系统的数学模型,一阶系统的单位阶跃响应,一阶系统的单位斜坡响应,一阶系统的单位脉冲响应,线性定常系统时间响应的性质,3.2.1 一阶系统的数学模型（1）,定义,能用一阶微分方程描述的系统称为一阶系统系统传递函数中分母多项式中s的最高幂数为1的系统称为一阶系统一阶系统的典型形式是惯性环节数学模型,一阶系统的数学模型为,传递函数,传递函数的一般形式为 ，式中K为放大系数，T为时间常数3.2.1 一阶系统的数学模型（2）,系统框图,当K=1时，典型一阶系统的系统框图及化简形式如图所示3.2.2 一阶系统的单位阶跃响应,给一阶系统输入单位阶跃信号，根据一阶系统的传递函数，计算其拉氏反变换，求出微分方程的解c(t)，即为一阶系统的单位阶跃响应其实质就是根据已知条件（单位阶跃信号），利用传递函数和拉氏反变换，求出输出信号c(t)因为输入信号是单位阶跃信号，所以,又因为,所以，输出信号的拉氏变换为,查拉氏变换对照表得,此即为一阶系统的单位阶跃响应式中T称为系统的时间常数，具有时间量纲，是一阶系统的重要特征参数，表征了系统过渡过程的品质，T越小，系统响应越快。
一阶系统的单位阶跃响应曲线,结论,一阶惯性系统总是稳定的，无振荡时间常数T可以定义为系统的响应时间达到稳态值的63.2所需的时间反之，可以用实验的方法测出响应曲线达到稳态值的63.2高度时所需时间，即为惯性环节的时间常数T经过时间3T4T，响应曲线已达到稳态值的95 98，可认为其调整过程已经完成，故一般取调整时间ts=(34)T在t=0时，响应曲线的切线斜率为1/T时间常数决定于系统参数，与输入信号无关3.2.3 一阶系统的单位斜坡响应,因为输入信号是单位斜坡函数，所以,又因为,所以，输出信号的拉氏变换为,查拉氏变换对照表得一阶系统的单位斜坡响应为,一阶系统的单位斜坡响应曲线,如图所示，该响应系统存在误差信号e(t)，误差信号,当t,时，此时e(t)=T所以可得以下结论：,当t足够大时，一阶系统跟踪单位斜坡信号输入的稳态误差为时间常数T；时间常数T越小，该环节的稳态误差越小3.2.4 一阶系统的单位脉冲响应,因为输入信号是单位脉冲信号，所以,又,所以,对其进行拉氏反变换得一阶系统的单位脉冲响应为,其时间响应曲线如右图所示3.2.5 线性定常系统时间响应的性质（1）,单位阶跃函数的定义为,单位脉冲函数的定义为,单位斜坡函数的定义为,现在对单位斜坡函数求导，得,即单位阶跃函数是单位斜坡函数的导数。
对单位阶跃函数求导，得,即单位脉冲函数是单位阶跃函数的导数现在分析三个典型输入信号的时间响应一阶单位斜坡信号的时间响应为,一阶单位阶跃信号的时间响应为,一阶单位脉冲信号的时间响应为,显然，,即单位阶跃响应是单位斜坡响应的导数，单位脉冲响应是单位阶跃响应的导数3.2.5 线性定常系统时间响应的性质（2）,由此可得出以下结论（线性定常系统重要特征）：,系统对输入信号导数的响应，可通过把系统对输入信号响应求导得出；系统对输入信号积分的响应，等于系统对原输入信号响应的积分，其积分常数由零初始条件确定线性时变系统和非线性系统不具备该特征3.2.5 线性定常系统时间响应的性质（2）,。
