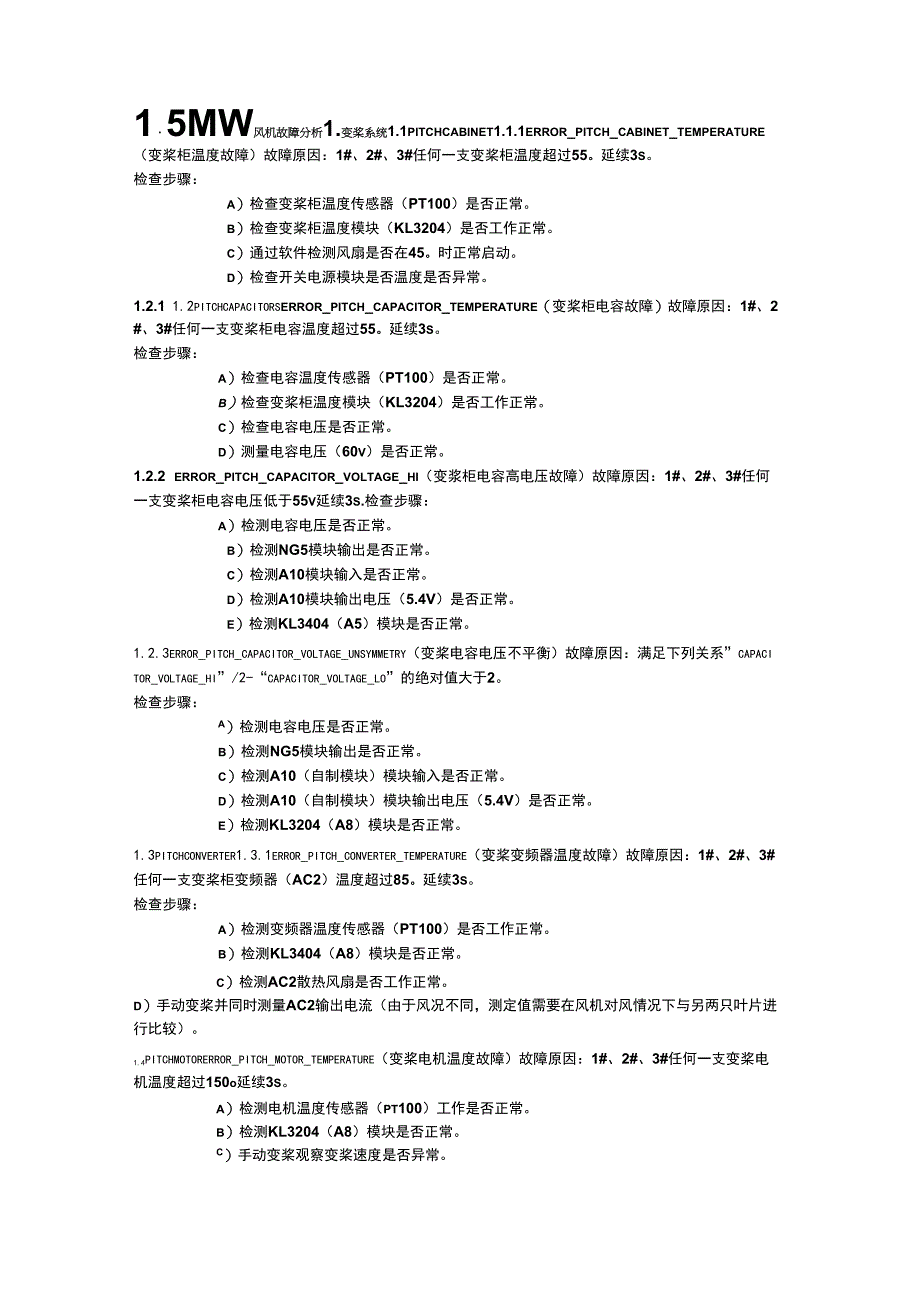

1．5MW风机故障分析1.变桨系统1.1PITCHCABINET1.1.1ERROR_PITCH_CABINET_TEMPERATURE（变桨柜温度故障）故障原因：1#、2#、3#任何一支变桨柜温度超过55延续3S检查步骤：A）检查变桨柜温度传感器（PT100）是否正常B）检查变桨柜温度模块（KL3204）是否工作正常C）通过软件检测风扇是否在45时正常启动D）检查开关电源模块是否温度是否异常1.2.1 1.2PITCHCAPACITORSERROR_PITCH_CAPACITOR_TEMPERATURE（变桨柜电容故障）故障原因：1#、2#、3#任何一支变桨柜电容温度超过55延续3S检查步骤：A）检查电容温度传感器（PT100）是否正常B）检查变桨柜温度模块（KL3204）是否工作正常C）检查电容电压是否正常D）测量电容电压（60V）是否正常1.2.2 ERROR_PITCH_CAPACITOR_VOLTAGE_HI（变浆柜电容高电压故障）故障原因：1#、2#、3#任何一支变桨柜电容电压低于55V延续3S.检查步骤：A）检测电容电压是否正常B）检测NG5模块输出是否正常C）检测A10模块输入是否正常。
D）检测A10模块输出电压（5.4V）是否正常E）检测KL3404（A5）模块是否正常1.2.3ERROR_PITCH_CAPACITOR_VOLTAGE_UNSYMMETRY（变桨电容电压不平衡）故障原因：满足下列关系”CAPACITOR_VOLTAGE_HI”/2-“CAPACITOR_VOLTAGE_LO”的绝对值大于2检查步骤：A）检测电容电压是否正常B）检测NG5模块输出是否正常C）检测A10（自制模块）模块输入是否正常D）检测A10（自制模块）模块输出电压（5.4V）是否正常E）检测KL3204（A8）模块是否正常1.3PITCHCONVERTER1.3.1ERROR_PITCH_CONVERTER_TEMPERATURE（变桨变频器温度故障）故障原因：1#、2#、3#任何一支变桨柜变频器（AC2）温度超过85延续3S检查步骤：A）检测变频器温度传感器（PT100）是否工作正常B）检测KL3404（A8）模块是否正常C）检测AC2散热风扇是否工作正常D）手动变桨并同时测量AC2输出电流（由于风况不同，测定值需要在风机对风情况下与另两只叶片进行比较）1.4PITCHMOTORERROR_PITCH_MOTOR_TEMPERATURE（变桨电机温度故障）故障原因：1#、2#、3#任何一支变桨电机温度超过150o延续3S。
A）检测电机温度传感器（PT100）工作是否正常B）检测KL3204（A8）模块是否正常C）手动变桨观察变桨速度是否异常D）检查电机电磁刹车继电器在电机工作时是否动作（K3是否亮）1.4.2ERROR_PITCH_NODE_SUPPLY（节点错误）注：该故障已屏蔽1.5PITCHPOWERSUPPLYERROR_PITCH_POWER_SUPPLY（变桨电源供应故障）故障原因：变桨柜未接到开关电源模块（NG5）工作正常的反馈信号A）检查NG5空开B）检查上电时K8是否工作C）检查反馈信号KL2408（A5）模块1.6.1 1.6PITCHPOSITIONERROR_PITCH_POSITION_ENCODER_RANGE_OVERFLOW（变桨位置编码器数据溢出）故障原因：1.6.2ERROR_PITCH_POSITION_SENSOR（变桨位置传感器错误）故障原因：变桨位置传感器没有在设定的叶片角度范围内导通A）手动变桨到设定范围内，检查挡块位置B）检查传感器是否工作正常1.6.3ERROR_PITCH_POSITION_END_SWITCH（变桨限位开关错误）故障原因：叶片位置在90。
至95时没有变桨限位开关动作或在此范围以外有限位开关动作A）手动变桨到设定范围内，检查挡块位置B）检查限位开关是否工作正常1.6.4PITCH_POSITION_ENCODER_BATTERY_LOW（变桨位置传感器超级电容电压低）故障原因：变桨位置传感器检测24V不正常1.6.5ERROR_PITCH_POSITION_BLADE_CMP（变桨位置比较错误）故障原因：叶片位置大于75时叶片位置差值超过4叶片位置小于75时，叶片位置差值大于2A）观察3支叶片变桨的初始位置及变桨速度如位置有异常需要将叶片调整到机械零点并将位置传感器清零1.7.1 1.7PITCHSPEEDERROR_PITCH_SPEED_CMP（变桨速度比较错误）故障原因：1#2#3#叶片变桨速度互差超过设定值注：由于机组运行时间较短，机组数量较少，变桨故障没有完全体现在今后的工作中可能还会有内容补充但愿我们的MW变桨系统稳定的运行）。
