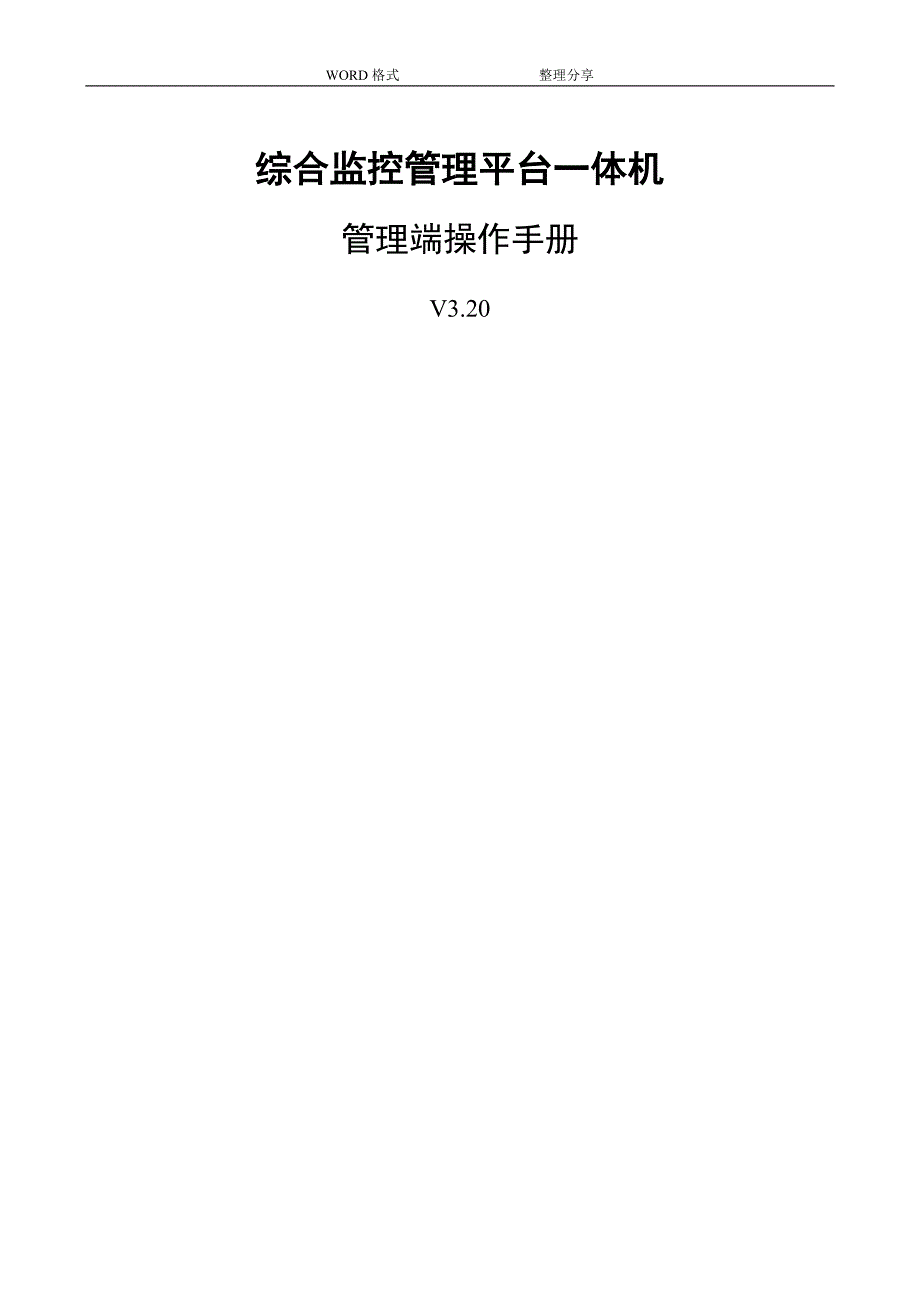

综合监控管理平台一体机管理端操作手册V3.2049 / 54.前言概述本文档详细描述了DSS7000系列管理端的菜单界面、设备管理、用户管理、视频业务、停车场业务等内容符号约定在本文中可能出现下列标志,它们所代表的含义如下：符号说明表示有高度潜在危险,如果不能避免,会导致人员伤亡或严重伤害表示有中度或低度潜在危险,如果不能避免,可能导致人员轻微或中等伤害表示有潜在风险,如果忽视这些文本,可能导致设备损坏、数据丢失、设备性能降低或不可预知的结果防静电表示静电敏感的设备电击防护表示高压危险激光辐射表示强激光辐射表示能帮助您解决某个问题或节省您的时间表示是正文的附加信息,是对正文的强调和补充目录概述i符号约定i1 概述- 1 -1.1 产品简介- 1 -1.2 系统组网- 2 -1.3 配置要求- 3 -2 系统登录- 4 -2.1 登录系统- 4 -2.2 浏览记录- 7 -2.3 自定义应用- 8 -2.4 下载- 9 -3 配置系统参数- 10 -4 基本配置- 13 -4.1 新手向导- 13 -4.2 组织管理- 14 - 添加组织- 14 - 自定义组织- 15 -4.3 添加设备- 17 - 添加编码资源- 17 - 添加解码&拼接- 31 - 添加矩阵设备- 32 - 添加报警主机- 32 - 添加门禁- 32 - 添加停车场设备- 32 - 添加转码器〔目前尚不支持- 33 - 设备参数配置- 33 -4.4 添加权限组- 34 -4.5 添加用户- 37 -4.6 服务器管理- 38 - 中心服务器- 38 - 分布式服务- 40 - 视频资源重配- 40 - 卡口资源重配- 41 -4.7 资源关联- 42 -4.8 级联管理- 43 -4.9 系统- 46 - 安全配置- 46 - 备份和还原- 47 - 时间模板- 47 - 自定义属性- 48 - 新闻公告- 49 - 文件共享- 50 -5 视频业务515.1 添加录像计划51 添加普通计划51 添加补录计划525.2 云存储535.3 配置报警55 配置报警联络人55 配置报警风暴56 配置报警预案575.4 配置电子地图595.5 配置电视墙626 扩展业务676.1 出入人员676.2 一卡通68 门禁权限分组68 道闸权限分组69 卡片69 批量发卡71 卡片任务状况726.3 门禁73 开门超时配置73 开门记录736.4 停车场73 收费规则74 场区77 车位80 车辆816.5 停车场资源关联816.6 反向寻车837 运维统计857.1 系统状况857.2 服务器统计877.3 设备统计877.4 用户统计887.5 日志897.6 中心存储897.7 视频质量诊断89 配置诊断项90 配置诊断任务91 配置诊断计划92 视频诊断报告938 视频应用958.1 实时监控958.2 录像回放958.3 视频上墙958.4 地图应用95.1 概述1.1 产品简介DSS7000系列是以Linux为架构的软硬件一体的设备。
它是以宽带网络为基础,将分散、独立的现场监控点进行联网,实现跨区域、跨行业的统一监控和管理,为监控管理决策者提供了一种全新、直观的管理工具除了具备视音频和各种报警信息远程采集、传输、储存、处理等业务功能外,新增了智能楼宇平台的停车场管理、门禁、一卡通等功能,具有高质量、广覆盖、大容量、多业务、可融合、易管理、可运营、一站式服务等诸多优势DSS7000系列具有以下优势：l 领先的All-In-One架构采用领先的All-In-One架构,在DSS7000系列一体机内集成主控、转发、存储、设备管理等全部功能,无需再使用专有的转发服务器、存储服务器等,使系统搭建更方便l 真正的"即插即用"只需插上电源,配置好IP地址,DSS7000系列就可以马上开始工作l 一键升级对于后续软件版本的升级,支持网络或者U盘的一键升级,并确保数据不丢失、业务不停止l 更高的性能单台DSS7000系列转发能力、存储能力达700 Mbit/sl 更高的安全性DSS7000系列支持防病毒、防黑客攻击l 更高的稳定性Ø 强制断电500次系统无异常Ø 采用自主研发的全新存储技术和独创磁盘格式Ø 可提供长期不衰减的存储和回放性能Ø 支持存储盘热插拔l 更高的可靠性Ø 支持网络冗余Ø 数据库双击热备l 便捷的停车场管理功能可以在地图上显示车位、车辆、道闸、车位探测器、卡口相机、余位屏等元素,达到停车场的可视化管理。
停车场收费管理功能,可自定义场区属性,针对不同类型用户,制定不用的收费规则1.2 系统组网系统组网如图1-1所示图1-1 系统组网图〔换图其中：英文缩写中文名称定义说明CMS中心管理服务器系统管理、服务器管理、业务实现、系统调度、存储方案执行DMS设备管理服务器设备配置、云台控制、设备报警收集分发MTS媒体转发服务器实时音/视频数据转发、流媒体支持SS存储服务器音/视频数据中心存储、回放、前端录像回放VMS视频上墙服务器管理解码器,将视频信号输出到电视墙ARS主动注册服务器提供对有主动注册功能的设备的支持,便于一些没有固定外网IP的设备连接到服务器CU操作员客户端监控核心业务功能、实时监视、云台控制、录像回放、报警联动等MU管理员设备管理、用户名管理、用户组管理、组织结构管理、系统管理、系统日志、运行状态等1.3 配置要求管理端的PC配置要求如表1-1所示表1-1 配置要求参数说明处理器酷睿2 双核3.0内存DDR3 2GB硬盘至少10GB可用空间操作系统Microsoft Windows XP SP3 〔32位、Microsoft Windows 7浏览器建议使用或者及以上版本显示1024×768及以上分辨率,硬件支持DirectX9.0c及以上版本.2 系统登录2.1 登录系统您可以参照以下步骤登录DSS7000系列管理端。
步骤1 在IE地址栏中,输入DSS7000系列的IP地址,并按[Enter]键系统显示如图2-1所示的登录界面图2-1 登录界面l ,单击此按钮,下载DSS7000 C/S形式客户端l ,单击此按钮,下载Android客户端l ,单击此按钮,下载苹果客户端l ：扫描二维码,下载客户端步骤2 依次单击右侧的,您可以大致了解平台的亮点功能步骤3 输入"用户名"和"密码"管理员默认的用户名为"system",默认密码为"123456"为保证信息安全,首次登录设备后,请务必修改密码,以字母、数字、下划线、符号等组合方式最佳步骤4 单击"登录"登录后的首页,如图2-2所示首页展示了企业风采、最新动态、新闻公告、应用、评分、资源和用户等信息图2-2 登录后的首页序号参数说明1动态栏自动切换显示最新动态、企业风采、新手向导等信息,直接单击广告框,则自动跳转到相应界面2应用栏展示基本功能项,直接单击各个按钮即可进入相应界面您也可以在"基础配置>我的设置>自定义应用"中自由配置首页显示的功能项3功能页签l 首页：登录系统管理端自动进入首页l 基础配置：包括基本配置、视频业务、扩展业务、运维统计、我的设置几项功能。
l 视频应用：监控应用,包括实时监控、录像回放、视频上墙、地图应用几项业务l 下载：可以下载桌面版客户端、移动客户端、停车场收费客户端l ：全站搜索4系统评分自动对设备率、服务器率、中心服务器资源使用状况、存储异常、设备报警、服务器报警等进行统计,以最直观的方式展示平台健康状况5新闻公告展示最新的平台新闻、新增功能等信息单击"查看更多",可以在"新闻列表"界面查看更多发布的新闻和公告6资源和用户统计显示平台资源和登录用户的统计l "资源"页签下统计显示IPC、存储设备、解码资源、报警主机等的个数和率,鼠标放在各个资源框中可以悬浮显示对应的设备型号l "用户"页签下显示最近登录平台的用户,并统计用户人数和率单击"详情",可以直接跳转到"用户"界面,您可以进行添加、修改、删除、筛选等操作步骤5 单击首页左上角广告栏的"新手向导"系统弹出"新手向导"界面,简单四步,指导新用户了解组织、设备、权限组和用户之间的关系,引导用户完成平台的基础配置步骤6 单击首页左上角广告栏的"新功能,新视角"在"新功能"界面,您可以了解平台新增的功能、亮点2.2 浏览记录DSS7000管理端支持新建标签页,界面将显示最近使用的8个功能菜单,快速定位。
单击"基础配置"、"视频应用"时,界面自动显示"新标签"下8个最近使用的功能按钮如图2-3所示图2-3 新标签上方的标签页最多可同时打开8个2.3 自定义应用首页的"应用"栏显示常用的功能项,直接单击按钮可以进入相应页面,您也可以自定义需要在首页显示的应用功能项具体步骤如下：步骤1 选择"基础配置> 我的设置> 自定义应用"步骤2 单击"编辑"系统显示"自定义应用"界面,如图2-4所示图2-4 自定义应用步骤3 在左边"备选功能"框中直接单击功能按钮,自动显示在右边"当前应用功能"框中取消选择则直接单击功能按钮右上角的关闭按钮步骤4 选择好功能按钮后,单击"应用"2.4 下载DSS7000管理端支持下载桌面版客户端,移动端客户端和停车场收费客户端3 配置系统参数第一次登录系统时,需要先配置系统参数,以确保系统正常运行配置系统参数的步骤如下：步骤1 选择"基础配置 > 基本配置> 系统> 系统参数"系统显示如图3-1所示界面图3-1 参数设置参数说明中心单元内网/外网IP中心管理服务器的内网/外网IP地址内网端口中心管理服务器的内网端口号默认为9000外网端口中心管理服务器的外网端口号图片服务器内网/外网IP图片管理服务器的内网/外网IP地址。
内网端口图片管理服务器的内网端口号默认为9001外网端口图片管理服务器的外网端口号WEB服务内网/外网IPWEB服务的内网/外网IP地址内网端口WEB服务的内网端口默认为80外网端口WEB服务的外网端口日志最长保留时间设置日志的最长保留时间默认为30天报警信息最长保留时间设置报警信息的最长保留时间默认为30天校时设置平台校时如果勾选该参数,设备校时生效,同时针对下级平台/分布式服务器进行校时设备校时如果勾选该参数,则平台接入的设备启用校时功能手动校时单击此按钮,立即开始校时开始时间设置校时开始时间校时间隔以服务器的时间为准,将设备和服务器之间的时间同。
