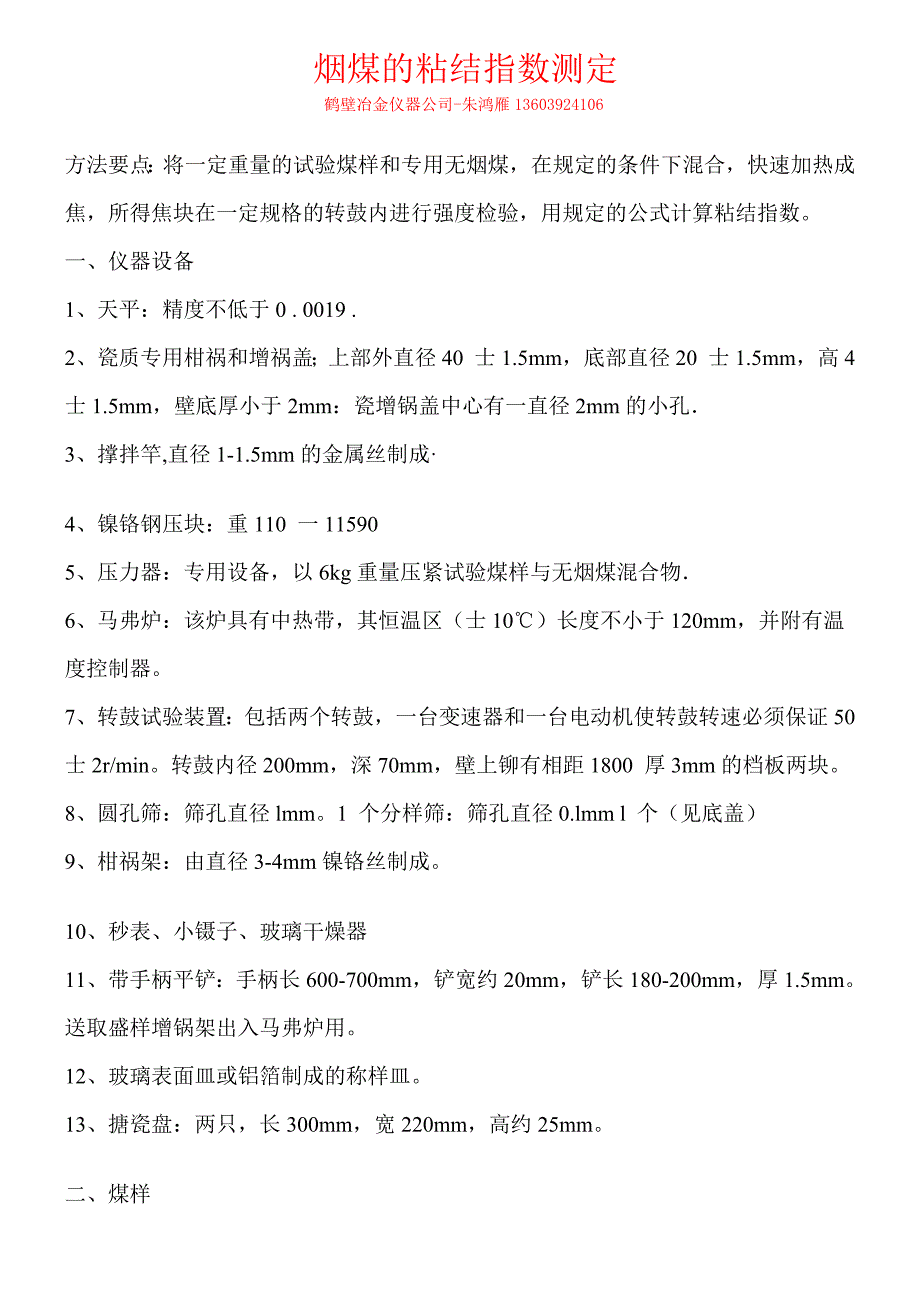

烟煤的粘结指数测定 鹤壁冶金仪器公司-朱鸿雁 13603924106方法要点：将一定重量的试验煤样和专用无烟煤，在规定的条件下混合，快速加热成焦，所得焦块在一定规格的转鼓内进行强度检验，用规定的公式计算粘结指数一、仪器设备1、天平：精度不低于 0 . 0019 .2、瓷质专用柑祸和增祸盖；上部外直径 40 士 1.5mm，底部直径 20 士 1.5mm，高40 士 1.5mm，壁底厚小于 2mm：瓷增锅盖中心有一直径 2mm 的小孔．3、撑拌竿,直径 1-1.5mm 的金属丝制成·4、镍铬钢压块：重 110 一 115905、压力器：专用设备，以 6kg 重量压紧试验煤样与无烟煤混合物．6、马弗炉：该炉具有中热带，其恒温区（士 10℃）长度不小于 120mm，并附有温度控制器7、转鼓试验装置：包括两个转鼓，一台变速器和一台电动机使转鼓转速必须保证50 士 2r/min转鼓内径 200mm，深 70mm，壁上铆有相距 1800 厚 3mm 的档板两块8、圆孔筛：筛孔直径 lmm1 个分样筛：筛孔直径 0.lmm l 个（见底盖）9、柑祸架：由直径 3-4mm 镍铬丝制成10、秒表、小镊子、玻璃干燥器11、带手柄平铲：手柄长 600-700mm，铲宽约 20mm，铲长 180-200mm，厚1.5mm。
送取盛样增锅架出入马弗炉用12、玻璃表面皿或铝箔制成的称样皿13、搪瓷盘：两只，长 300mm，宽 220mm，高约 25mm二、煤样1、粘结指数试验煤样，应是达到空气干燥状态，粒度小 0.2mm 的分析煤样，其中0.1-0.2mm 的煤粒占全部煤样的 20-35 %，煤样在试验前，应混合均匀2、粘结指数试验煤样应装在密封的容器中，制样后到试验的时间不应超过一星期，如超过一星期，应在报告中注明制样和试验时间粘结指数测定中所用的无烟煤，必须是宁夏汝箕沟煤矿的专用无烟煤，（专用无烟煤采样，制样均按国家标准）三、试验步砚1、先称取 5g 无烟煤，再称取 1g 试验煤样放入增祸内，质量应称准到 0.001g2、用搅拌丝增祸内的混合物搅拌 2min，搅拌方法是：增祸作 45左右倾斜，逆时针方向转动，每分钟约巧转，搅拌丝按同样倾角作顺时针方向转动，每分钟约 150 转，搅拌时搅拌丝的圆环接触增祸壁与相连接的圆孤部分经 lmin45s 后，一边继续搅拌，一边将增祸与搅拌丝逐渐转至垂直位置，2min 时，搅拌结束，亦可用达到同样搅拌效果的机械装置进行搅拌在搅拌时，应防止煤样外溅3、搅拌后，将柑祸壁上煤粉轻轻扫下，用搅拌丝轻轻将混合煤样拨平，沿增祸壁的层面略低 1-2mm，以便压块将混合物压紧后，使煤样表面处于同一平面。
4、用镊子夹压块于柑祸中央，然后将其置于压力器下压 30 秒，加压时防止冲击5、加压结束后，压块仍留在混合物上，加上增祸盖，注意从搅拌时开始，带有混合物的增祸，应轻拿轻放，避免受到撞击与振动6、将带盖的增祸旋转在钳锅架中，用带手柄的平铲托起钳祸架，放入预先升温到850℃的马弗炉内的恒温区放入增锅后的 6min 内，炉温应恢复到 850℃，以后炉温应保持在 850℃士 10℃，从放入增锅开始计时，焦化 15min，之后，将柑祸从马弗炉中取出，放置冷却到室温若不立即进行转鼓试验，则将增锅放入干燥器中，马弗炉温度测量点，应在两行柑祸中央7、从冷却后的增锅中取出压块当压块上附有焦屑时，应刷入柑锅内，称量焦渣总t，然后将其放入转鼓内，进行第一次转鼓试验，转鼓试验后的焦块用 lmm 的圆孔筛进行筛分．再称量筛上部分质量，然后，将其放入转鼓进行第二次转鼓试验，重复筛分，称量操作四、结果计算枯结指数侮次转鼓试验 smin 即 250 转，质量都称准到 0 . 01g式中符号意义均与式（l）相同六、允许误差及结果报告每一次煤样应分别进行二次重复试验G 值大于等于 18 时，同一化验室两次平均值测定值之差不得超过 3，不同化验室间报告值，之差不得超过 4G 小于 18 时，同一化验室两次平行测定值不得超过 1，不同化验室的报告值之差不得超过 2”以平行试验结果的算述平均值作为最终结果，报告结果取整数．。
