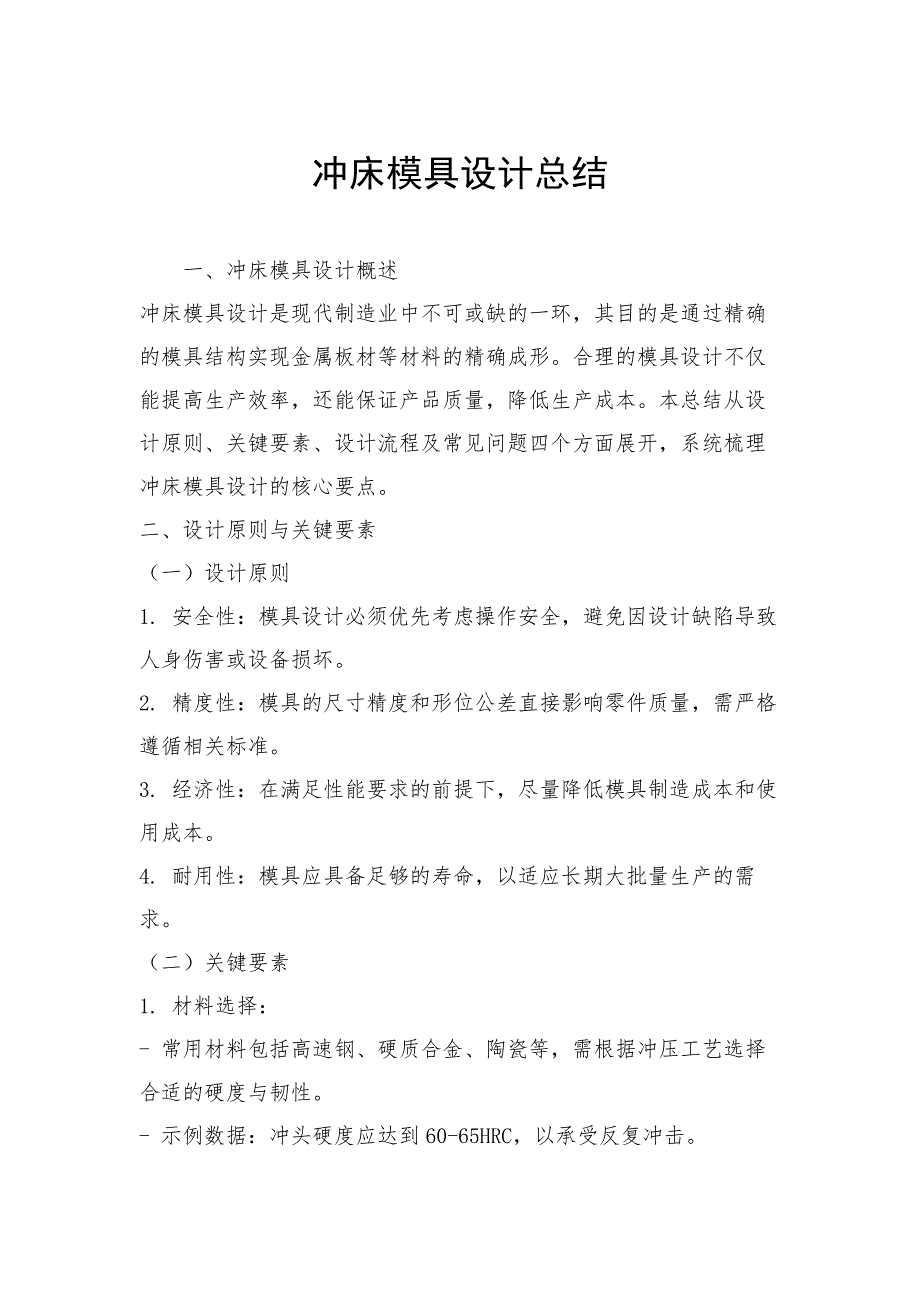

冲床模具设计总结一、冲床模具设计概述冲床模具设计是现代制造业中不可或缺的一环，其目的是通过精确的模具结构实现金属板材等材料的精确成形合理的模具设计不仅能提高生产效率，还能保证产品质量，降低生产成本本总结从设计原则、关键要素、设计流程及常见问题四个方面展开，系统梳理冲床模具设计的核心要点二、设计原则与关键要素（一）设计原则1. 安全性：模具设计必须优先考虑操作安全，避免因设计缺陷导致人身伤害或设备损坏2. 精度性：模具的尺寸精度和形位公差直接影响零件质量，需严格遵循相关标准3. 经济性：在满足性能要求的前提下，尽量降低模具制造成本和使用成本4. 耐用性：模具应具备足够的寿命，以适应长期大批量生产的需求二）关键要素1. 材料选择：- 常用材料包括高速钢、硬质合金、陶瓷等，需根据冲压工艺选择合适的硬度与韧性 示例数据：冲头硬度应达到60-65HRC，以承受反复冲击2. 结构布局：- 合理分配模具间隙，一般单边间隙控制在材料厚度的5%-10% 确保导向机构（如导柱、导套）的精度，减少运动阻力3. 强度校核：- 对模具关键部位（如凸模、凹模）进行应力分析，避免因载荷过大导致变形或断裂 示例计算：最大冲压力可通过公式 F = K × t × b × σ 计算，其中K为系数（0.3-0.8），t为材料厚度（如1mm），b为料宽（如200mm），σ为抗拉强度（如400MPa）。
三、设计流程（一）需求分析1. 确定冲压零件的几何形状、尺寸及材料属性2. 明确生产批量，以选择合适的模具结构（如简单冲裁模、复合模）二）方案设计1. 绘制模具总装图，标注关键尺寸与配合关系2. 分步设计各部件（如凸模、凹模、卸料板），确保功能匹配三）仿真验证1. 使用CAE软件（如AutoForm、Moldflow）模拟冲压过程，检查潜在问题2. 调整设计参数（如压边力、冲速），优化成型效果四）试模与优化1. 制造样模并进行试冲，记录冲压缺陷（如毛刺、起皱）2. 根据试冲结果修改设计，如调整间隙或增加加强筋四、常见问题与对策（一）冲压缺陷1. 毛刺过大：- 原因：模具间隙不当或刃口磨损 对策：重新调整间隙或更换硬质合金刃口2. 起皱：- 原因：压边力不足或材料回弹 对策：增加压边圈或优化材料流动路径二）模具寿命问题1. 磨损过快：- 原因：材料硬度不足或润滑不良 对策：提高模具硬度或采用油膜润滑2. 崩刃：- 原因：冲击载荷集中或热处理不当 对策：优化结构分散应力，加强热处理工艺五、总结冲床模具设计是一项系统性工作，涉及材料、结构、力学分析等多个方面通过遵循设计原则、优化关键要素、规范设计流程，并针对常见问题采取有效对策，可显著提升模具性能与使用寿命。
未来，随着智能制造的发展，模具设计将更注重数字化与智能化，以适应高效、柔性生产的需求一、冲床模具设计概述冲床模具设计是现代制造业中不可或缺的一环，其目的是通过精确的模具结构实现金属板材等材料的精确成形合理的模具设计不仅能提高生产效率，还能保证产品质量，降低生产成本本总结从设计原则、关键要素、设计流程及常见问题四个方面展开，系统梳理冲床模具设计的核心要点二、设计原则与关键要素（一）设计原则1. 安全性：模具设计必须优先考虑操作安全，避免因设计缺陷导致人身伤害或设备损坏 具体措施包括设置合理的防护罩、优化操作手柄位置、采用缓冲装置减少冲击振动等2. 精度性：模具的尺寸精度和形位公差直接影响零件质量，需严格遵循相关标准 标准参考：可依据ISO 2768-1（一般级精度）或ISO 2768-2（精密级精度）确定模具公差3. 经济性：在满足性能要求的前提下，尽量降低模具制造成本和使用成本 经济性考量包括选用性价比高的材料、简化结构减少加工工序、提高模具耐用性以降低更换频率4. 耐用性：模具应具备足够的寿命，以适应长期大批量生产的需求 寿命指标：通常以冲压次数衡量，优质模具可达数百万次冲压（取决于材料与工艺）。
二）关键要素1. 材料选择：- 常用材料包括高速钢（HSS）、硬质合金（钨钢）、陶瓷、冷作模具钢（如Cr12MoV）等，需根据冲压工艺选择合适的硬度与韧性 材料特性对比：高速钢适合热处理硬化，硬质合金耐磨损，陶瓷耐高温 示例数据：冲头硬度应达到60-65HRC，凹模硬度可比冲头低5-10HRC以利于磨削2. 结构布局：- 合理分配模具间隙，一般单边间隙控制在材料厚度的5%-10%，具体数值需结合材料塑性调整 确保导向机构（如导柱、导套）的精度，推荐导柱直径与导套孔径配合间隙为0.01-0.02mm，减少运动阻力与振动 布局优化：对于复杂零件，可采用级进模减少回弹，或设置预冲孔辅助材料流动3. 强度校核：- 对模具关键部位（如凸模、凹模、卸料板）进行应力分析，避免因载荷过大导致变形或断裂 校核方法：可使用有限元分析（FEA）软件（如ANSYS、ABAQUS）模拟冲压过程中的应力分布，重点关注危险截面 示例计算：最大冲压力可通过公式 F = K × t × b × σ 计算，其中K为系数（0.3-0.8），t为材料厚度（如1mm），b为料宽（如200mm），σ为抗拉强度（如400MPa）三、设计流程（一）需求分析1. 确定冲压零件的几何形状、尺寸及材料属性。
需求清单应包含零件图、材料牌号（如SS400、DC01）、厚度（0.5-3mm）及生产批量（单件/大批量）2. 明确生产批量，以选择合适的模具结构（如简单冲裁模、复合模、级进模） 小批量生产：建议采用简易模或可调模，降低成本大批量生产：复合模可提高效率，级进模可减少零件后续加工二）方案设计1. 绘制模具总装图，标注关键尺寸与配合关系 总装图需包含模具闭合高度、各部件安装基准、公差标注（如凸模安装孔Ф20±0.02）2. 分步设计各部件（如凸模、凹模、卸料板），确保功能匹配 凸模设计：推荐锥角6-10°，刃口圆角半径R≥料厚t，避免应力集中 凹模设计：工作区应比凸模略大，侧壁斜度1:10-1:20便于料屑排出三）仿真验证1. 使用CAE软件（如AutoForm、Moldflow）模拟冲压过程，检查潜在问题 仿真目标：评估成形可行性、预测毛刺大小、优化压边力与冲速参数 示例参数：对于0.8mm钢板，压边力建议控制在300-500N/cm²，冲速范围50-200mm/s2. 调整设计参数（如压边力、冲速），优化成型效果 通过仿真可发现起皱风险区域，进而调整卸料板弹簧刚度或增加防皱筋四）试模与优化1. 制造样模并进行试冲，记录冲压缺陷（如毛刺、起皱、开裂）。
试冲件数量建议10-20件，用于验证模具性能并收集数据2. 根据试冲结果修改设计，如调整间隙或增加加强筋 常见调整：若毛刺过大，可减小单边间隙（如从8%降至6%）；若开裂，需加强凹模圆角或增加预冲孔四、常见问题与对策（一）冲压缺陷1. 毛刺过大：- 原因：模具间隙不当或刃口磨损 对策：重新调整间隙（单边间隙=料厚×(1+Z%/100)，Z%为间隙系数，如6%-10%），或更换硬质合金刃口 精密控制：可采用液压间隙调节装置，动态优化间隙2. 起皱：- 原因：压边力不足或材料回弹 对策：增加压边圈或优化材料流动路径（如设置导料板、预冲定位孔） 参数优化：提高压边力至材料屈服点80%-90%（可通过试验确定）二）模具寿命问题1. 磨损过快：- 原因：材料硬度不足或润滑不良 对策：提高模具硬度（如凸模达到62-68HRC），采用干式油润滑或石墨涂层减少摩擦 润滑策略：对于高硬度材料（如不锈钢），推荐使用二硫化钼基润滑剂2. 崩刃：- 原因：冲击载荷集中或热处理不当 对策：优化结构分散应力（如采用阶梯状凸模），加强热处理工艺（如淬火+回火，硬度均匀性偏差≤2HRC） 预防措施：冲头与凹模工作区可镀硬质涂层（如CrN、TiN），硬度可达80-90HRC。
五、总结冲床模具设计是一项系统性工作，涉及材料科学、力学分析、精密制造等多个领域通过遵循设计原则、优化关键要素、规范设计流程，并针对常见问题采取有效对策，可显著提升模具性能与使用寿命未来，随着智能制造的发展，模具设计将更注重数字化与智能化，如引入AI算法自动优化参数、采用3D打印快速制造复杂模具等，以适应高效、柔性生产的需求一、冲床模具设计概述冲床模具设计是现代制造业中不可或缺的一环，其目的是通过精确的模具结构实现金属板材等材料的精确成形合理的模具设计不仅能提高生产效率，还能保证产品质量，降低生产成本本总结从设计原则、关键要素、设计流程及常见问题四个方面展开，系统梳理冲床模具设计的核心要点二、设计原则与关键要素（一）设计原则1. 安全性：模具设计必须优先考虑操作安全，避免因设计缺陷导致人身伤害或设备损坏2. 精度性：模具的尺寸精度和形位公差直接影响零件质量，需严格遵循相关标准3. 经济性：在满足性能要求的前提下，尽量降低模具制造成本和使用成本4. 耐用性：模具应具备足够的寿命，以适应长期大批量生产的需求二）关键要素1. 材料选择：- 常用材料包括高速钢、硬质合金、陶瓷等，需根据冲压工艺选择合适的硬度与韧性。
示例数据：冲头硬度应达到60-65HRC，以承受反复冲击2. 结构布局：- 合理分配模具间隙，一般单边间隙控制在材料厚度的5%-10% 确保导向机构（如导柱、导套）的精度，减少运动阻力3. 强度校核：- 对模具关键部位（如凸模、凹模）进行应力分析，避免因载荷过大导致变形或断裂 示例计算：最大冲压力可通过公式 F = K × t × b × σ 计算，其中K为系数（0.3-0.8），t为材料厚度（如1mm），b为料宽（如200mm），σ为抗拉强度（如400MPa）三、设计流程（一）需求分析1. 确定冲压零件的几何形状、尺寸及材料属性2. 明确生产批量，以选择合适的模具结构（如简单冲裁模、复合模）二）方案设计1. 绘制模具总装图，标注关键尺寸与配合关系2. 分步设计各部件（如凸模、凹模、卸料板），确保功能匹配三）仿真验证1. 使用CAE软件（如AutoForm、Moldflow）模拟冲压过程，检查潜在问题2. 调整设计参数（如压边力、冲速），优化成型效果四）试模与优化1. 制造样模并进行试冲，记录冲压缺陷（如毛刺、起皱）2. 根据试冲结果修改设计，如调整间隙或增加加强筋四、常见问题与对策（一）冲压缺陷1. 毛刺过大：- 原因：模具间隙不当或刃口磨损。
对策：重新调整间隙或更换硬质合金刃口2. 起皱：- 原因：压边力不足或材料回弹 对策：增加压边圈或优化材料流动路径二）模具寿命问题1. 磨损过快：- 原因：材料硬度不足或润滑不良 对策：提高模具硬度或采用油膜润滑2. 崩刃：- 原因：冲击载荷集中或热处理不当 对策：优化结构分散应力，加强热处理工艺五、总结冲床模具设计是一项系统性工作，涉及材料、结构、力学分析等多个方面通过遵循设计原则、优化关键要素、规范设计流程，并针对常见问题采取有效对策，可显著提。
