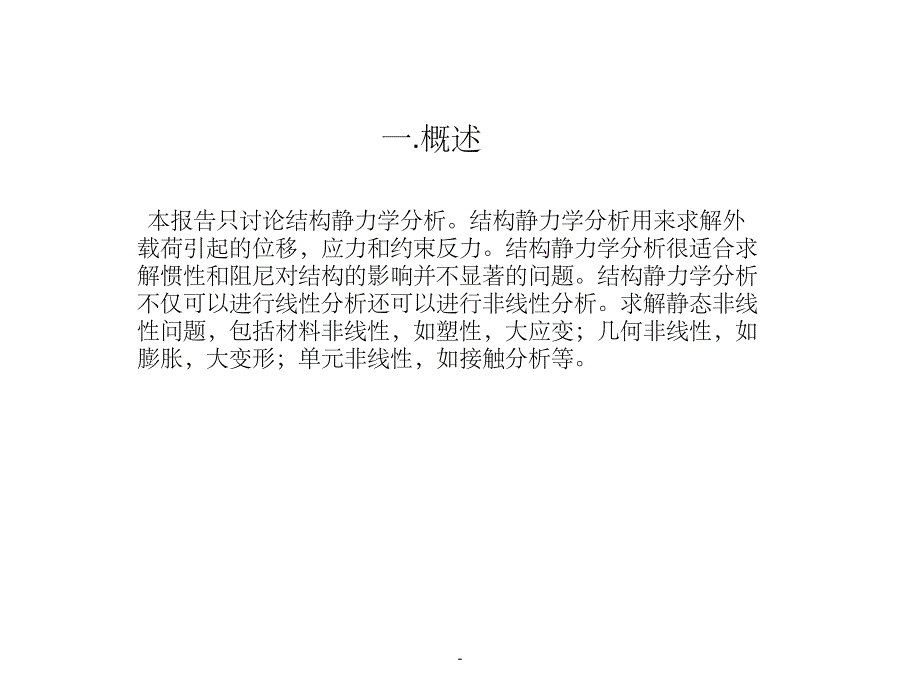

一.概述 本报告只讨论结构静力学分析结构静力学分析用来求解外载荷引起的位移，应力和约束反力结构静力学分析很适合求解惯性和阻尼对结构的影响并不显著的问题结构静力学分析不仅可以进行线性分析还可以进行非线性分析求解静态非线性问题，包括材料非线性，如塑性，大应变；几何非线性，如膨胀，大变形；单元非线性，如接触分析等二.主要组成 a. Engineering Data（工程数据）:该模块可以定义模型的材料； b. Geometry（几何模型）：该模块可以导入，创建，编辑模型； c. Model（模型）：该模块用于定义模型网格； d. Setup（设置）：该模块用于定义载荷与约束； e. Solution（解决）：该模块用于对前处理完成后的求解； f. Results（结果）：该模块对求解完成后的结果进行后处理三.分析步骤,1.打开桌面Workbench14.5，进入窗口，点击Anslysis System 下的Static Structure选项结果如图1,,图1,1,2,,-,2.右键Geometry选项，在快捷菜单中选择Import Geometry，然后选择Browse，如图2所示：,,图2,,,,3,4,5,-,3.选择路径，导入事先准备好的Stp，Igs，x_t等模型档案。
选中文件，点击打开，如图3,,图3,,,6,7,8,-,4.双击Engineering Data（工程数据），如下图左键点选相关材料，再点击黄色加号，来添加材料图4,,9,10,-,5.双击Model，进入Mechanical界面如下图所示点击MSBR，再点击Details of MSBR下的assignment右边的箭头，点击Stainless steel，来选择材料图5,,11,,13,,12,-,6.点击Mesh，点击Mesh Control，选择sizing，来插入网格图6,,15,,16,,14,-,7.点击Body Sizing，选择Definition下的Element Size，输入5mm，来划分网格尺寸图7,,18,,17,-,8.点击Mesh，选择Generate Mesh，系统开始划分网格，结果如下图8,,20,,19,-,9.点击Static structural，点击Supports，选择Fixed Support，来添加约束图9,,22,,21,,23,-,10.点击Fixed Support，选择需要固定的面，如下图绿色面，然后选择Geometry中的Apply。
图10,,24,,26,,25,-,11.点击Loads，选择Force，来添加力图11,27,,,28,-,12.点击Force，选择需要添加力的面，选择Apply，来完成力的添加，在Magnitude里输入300N，来添加力的大小图12,29,,,30,,,32,31,-,13.点击Solution，选择Deformation，选择Total，来定义总得变形量图13,33,,,,35,34,-,14.点击Solution，选择Stress，选择Equivalent(von-Mises)，来定义等效应力图14,36,,,,38,37,-,15.点击Solution，点击Solve，来计算结果，点击Total Deformation ，显示模型总变形图15,,,40,39,-,16. 点击Equivalent(von-Mises) ，显示等效应力图16,,41,。
