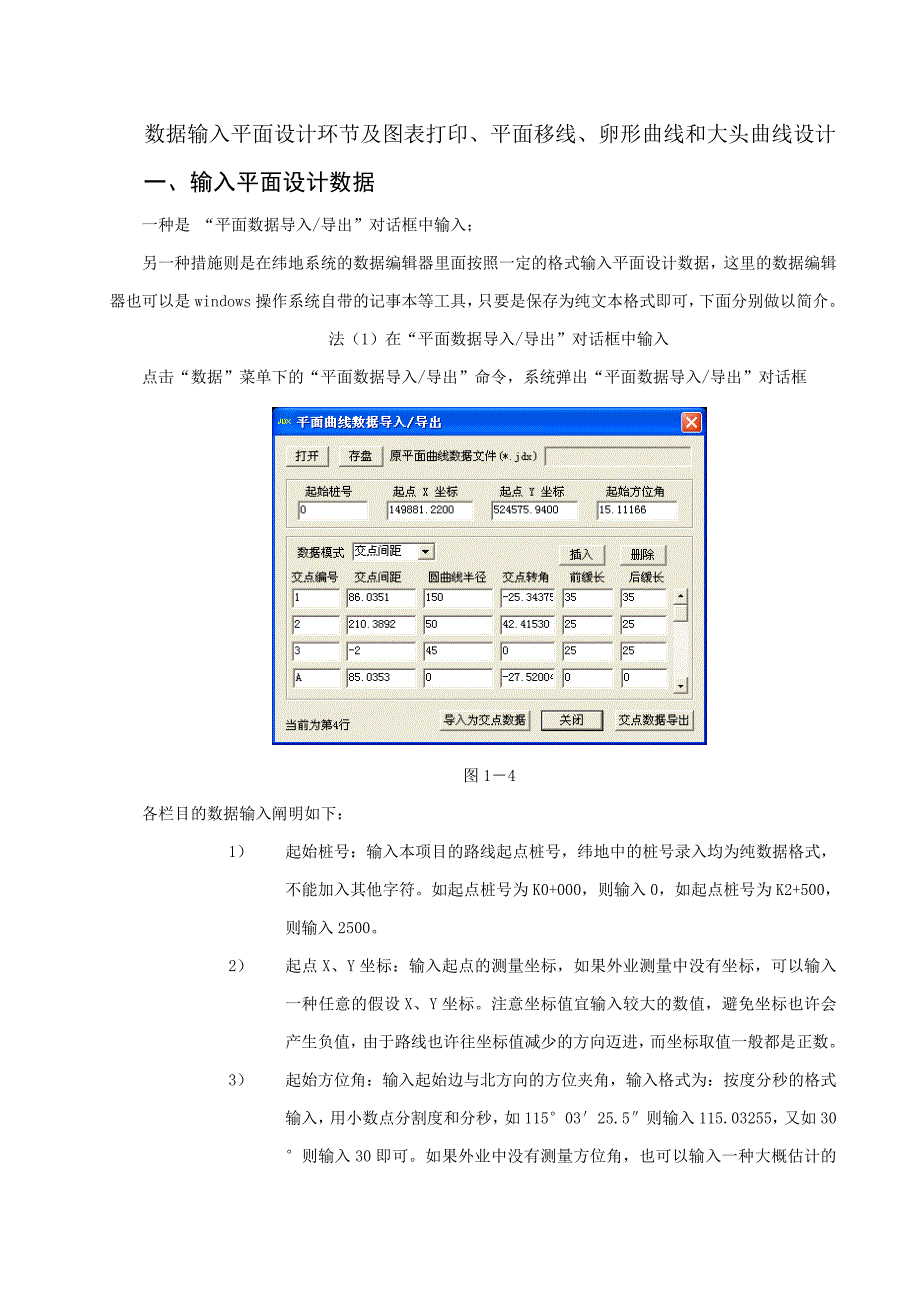

数据输入平面设计环节及图表打印、平面移线、卵形曲线和大头曲线设计一、输入平面设计数据一种是 “平面数据导入/导出”对话框中输入；另一种措施则是在纬地系统的数据编辑器里面按照一定的格式输入平面设计数据，这里的数据编辑器也可以是windows操作系统自带的记事本等工具，只要是保存为纯文本格式即可，下面分别做以简介法（1）在“平面数据导入/导出”对话框中输入点击“数据”菜单下的“平面数据导入/导出”命令，系统弹出“平面数据导入/导出”对话框图1－4各栏目的数据输入阐明如下：1） 起始桩号：输入本项目的路线起点桩号，纬地中的桩号录入均为纯数据格式，不能加入其他字符如起点桩号为K0+000，则输入0，如起点桩号为K2+500，则输入25002） 起点X、Y坐标：输入起点的测量坐标，如果外业测量中没有坐标，可以输入一种任意的假设X、Y坐标注意坐标值宜输入较大的数值，避免坐标也许会产生负值，由于路线也许往坐标值减少的方向迈进，而坐标取值一般都是正数3） 起始方位角：输入起始边与北方向的方位夹角，输入格式为：按度分秒的格式输入，用小数点分割度和分秒，如115°03′25.5″则输入115.03255，又如30°则输入30即可。
如果外业中没有测量方位角，也可以输入一种大概估计的方位角，固然输入任意角度也可以4） 数据格式：系统支持输入“交点间距”或“交点桩号”两种格式.交点编号：输入路线起点、各交点号和终点的名称和编号注意输入时可不带“JD”两个字符，在平面标注交点时，系统会自动加上“JD”，如“JD1”则输入15） 交点间距或交点桩号：按照选择的数据格式，输入交点间距或交点桩号注意：如果路线测量中存在虚交或者断链，则必须选择交点间距的数据模式，由于虚交点不存在交点桩号，而断链后来的桩号是路线测量的表面桩号，并非按路线实际距离推算的持续桩号，因此不能采用交点桩号的数据格式6） 圆曲线半径：输入每个交点转角设立的曲线半径路线终点的半径一栏则输入07） 交点转角：输入每个交点的转角，数据格式同3）中起始方位角的格式，(左负右正).路线终点的转角输入08） 前缓长、后缓长：输入前后缓和曲线的长度由于平曲线前后缓和曲线可以设立不同的长度，因此需分别输入前缓长和后缓长路线终点的前缓长和后缓长均输入09） 有关平面交点虚交的数据格式阐明：本例中jd3即为一种虚交点，上面是jd3的数据格式，其基本格式还是平面数据的格式，下面逐行进行阐明：①第一行输入虚交点的编号、交点间距一列输入-2，表达有两个虚交点、半径（本例中半径为45），转角一列输入0和缓长（本例中缓长为25），，，同样道理，如果有三个虚交点则输入间距-3，纬地系统支持多点虚交的模式。
②第二行输入虚交A点的设计数据，即交点编号、交点间距（是指到上一种实交点即交点2的交点间距）、转角，半径和缓长的位置输入0进行占位；③第三行输入虚交B点的设计数据：即交点编号、交点间距（是指到虚交点A的交点间距）、转角、同样在半径和缓长的位置输入0占位注意：由于虚交点是没有交点桩号的，因此在输入带有虚交的平面数据时，只能选择“交点间距”的数据模式；同样道理，在输入带有断链的平面数据时，也需要选择“交点间距”的数据模式进行输入，而不能用“交点桩号”的数据模式进行输入，由于在导入时系统是默认按照持续桩号进行计算的，而断链后来的桩号并不是实际的持续桩号，而是设立断链后来的表面桩号 对话框中各功能按钮阐明：点击“插入”按钮，可在光标所在行背面插入一种空行，继续输入下一种交点的平面数据点击“删除”按钮，可以删除光标所在的目前行点击“存盘”按钮，系统弹出一种如图1－5所示保存文献的对话框，指定文献保存的途径，在文献名一栏中输入文献名，点击“保存”按钮，则将目前输入的平面数据保存为一种扩展名为jdx的纯文本文献如本例中保存的文献名为“test3.jdx”图1－5法（2） 在数据编辑器中输入顾客在熟悉了平面数据文献的格式后，也可以直接用纬地系统的数据编辑器来输入平面设计的原始数据，纬地系统也支持用其他的文本编辑工具如记事本等进行数据录入。
纬地平面数据文献（*.jdx）的文本格式如图1－6所示图1－6平面数据文献格式如下：第一行数据分别为： 平面交点总数（不含起点，同步等于此行如下数据的总行数），路线起点桩号，起点的 X(N)坐标，起点的Y(E)坐标，起始边的方位角、交点桩号或交点间距控制位（0表达如下使用交点桩号；1表达如下使用交点间距）；第二、三....行数据分别为：交点编号，交点桩号(或交点间距)，平曲线半径，交点转角，第一缓和曲线长度，第二缓和曲线长度；最后一行数据分别为： 终点编号，交点桩号，0，0，0，0操作阐明：1、点击“新建”按钮，浮现一种空白文本框；2、 按照数据格式的阐明输入平面数据，数据均为半角数字，数据之间均以空格分开，空格数量不限；3、 点的X(N)、Y(E)坐标和起始边的方位角，如果在外业测量中没有测定坐标和方位角，可以任意指定，坐标尽量使用较大的数值（6位以上），以免在路线较长时浮现坐标为负值等状况；4、 交点的转角采用度分秒形式输入，右偏取正值，左偏取负值，如86.52075表达交点转角为右偏86度52分07.5秒5、 数据输入完毕后，点击保存按钮，在弹出的对话框中指定文献保存的途径，输入文献名，注意此文献名需加“jdx”扩展名（即*.jdx，本示例中保存文献的文献名为test3.jdx），以便于顾客查找，点击保存按钮即完毕平面数据的存盘。
注：有关交点坐标数据的录入措施对于低档别公路的外业平面测设，有的顾客也习惯运用全站仪通过测量交点坐标来进行平面设计和放线对于这种平面数据，可以通过纬地系统的“数据”菜单下的“平面交点导入/导出”工具来进行外业平面数据的录入，同样也可以在数据编辑器下按照一定的格式进行数据录入，在这里不做详述，顾客可参阅本手册第三章“3.13 平面交点导入”以及第十三章“13.13 平面交点数据导入文献”的阐明二.有关断链桩号的设立在进行路线的外业平面设计时，由于局部改线或事后发现某一段计算错误，或在分段测量中由于假定起始里程而导致路线全段里程不持续，这时就需要进行断链解决，以断链桩具体阐明新老桩号的对比关系，使新老桩号实现对的的桩号联测在内业进行平面设计时，就需要在项目中添加断链桩号，添加断链桩号的具体操作环节如下：1） 打开“项目”菜单下的“项目管理器”命令，系统弹出项目管理器对话框，用鼠标点击“属性”选项卡，打开“编辑”菜单，即可选择“添加断链”命令，如图1－6所示如果项目中已经添加了一种断链，选择该断链，则“编辑”菜单中的“删除断链”命令即会亮显，就可以对该断链进行删除操作了2） 执行“添加断链”命令后，系统即在“项目属性”一栏的下方增长一栏“断链1”的编辑栏，在该栏的“断链前桩号”一行中输入断链桩号中档号前面的桩号（即新桩号、路线来向桩号）， 在“断链后桩号”一行中输入等号背面的桩号（即老桩号、路线去向桩号），系统即自动算出该断链的长度，即完毕一种断链的添加。
项目中如有多种断链，可继续点击“编辑”菜单下的“添加断链”命令；如果要删除某个断链，则用鼠标选中该断链，然后点击“编辑”菜单下的“删除断链”命令，即可删除该断链；还可使用“前移断链”和“后移断链”命令来调节断链桩号的前后顺序例如在本示例项目中（test3项目）有一种断链，断链桩号为622.35=620，断链的设立如图1－6所示图1－6添加断链后来，系统会自动辨认断链，自动在平面设计绘图时绘制出断链桩号，在纵断面拉坡时自动给拾取的变坡点桩号加上相应的桩号前缀，并在所有由系统自动生成的数据文献中的桩号前加上相应的桩号前缀有关桩号前缀的标记商定：在第一种断链位置此前的所有桩号前均添加一种字母“A”，大小写均可，在第一种断链位置后来的所有桩号前均添加字母“B”；在第二个断链位置后来的所有桩号均添加字母“C”，如果有多种断链，则接着按照D、E、F、G……的顺序依次添加在本示例中，桩号“A622.35”和桩号“B620”根据断链桩号可知是同一种位置的两个桩号，在纬地系统中输入此位置的桩号时，只取前桩号即A622.35即可三. 平面数据导入该功能用于将平面数据文献自动转换为纬地系统专用的平面交点数据文献（即*.jd），有了此文献就可以在“主线平面设计”中进行路线平面设计的多种修改、调节和绘图。
其操作环节如下：1） 点击“数据”菜单中的“平面数据导入/导出”命令，打开如图1－4所示平面数据导入对话框；2） 点击打开按钮，按照平面数据保存的途径找到已保存的平面数据文献（test3.jdx），选中此文献，点击“打开”按钮，即浮现如图1－4中所示平面数据；3） 点击对话框中下方的“导入为交点数据”按钮，浮现平面交点文献的保存对话框，指定文献保存的途径，在文献名一栏中输入文献名（本例中为输入test，系统默认所保存文献的类型即文献扩展名为jd），点击“保存”按钮，即完毕平面数据的导入本系统默觉得本项目的所有数据文献均保存在同一文献夹下四. 平面交点文献的添加只有在项目管理器中添加了平面数据导入后生成的平面交点文献（*.jd），才可以在打开的“主线平面设计”对话框中看到我们输入的平面设计数据添加平面交点文献的环节如下：1） 点击“项目”菜单下的“项目管理器”命令，系统弹出项目管理器对话框； 2） 在“文献”管理中选择“平面交点文献（*.jd）”行，鼠标单击该行位置，则在该行编辑栏右侧弹出一种“…”按钮，点击该按钮，系统接着弹出一种对话框；3） 在弹出的打开文献的对话框中按照平面交点文献保存的途径找到平面交点文献，选中该文献（如本示例中选中test3.jd文献），单击“拟定”按钮，则该平面交点文献添加到项目管理器中，如图1－7所示。
4） 点击项目管理器中“项目文献”菜单下的“保存退出”命令，完毕平面交点文献的添加图1－7五. 主线平面设计启动纬地系统的“设计”菜单下的“主线平面设计”命令，系统弹出如图1－8所示“主线平面设计”对话框图1－81．5．1 对话框重要功能控件的阐明从图1－8中可以看到，此对话框中重要描述的是平面交点文献中每一种交点曲线的曲线要素、主点桩号等等所有的有关信息，用鼠标可以拖动对话框中的滑动块到任意交点位置1） 对话框最上面一行“平面交点文献名”一栏中显示的是在项目管理器中添加的平面交点文献名称，名称下面显示的所有交点曲线的有关信息都是此平面交点文献里的内容2） 交点序号和交点名称：交点序号是指系统进行交点排序和计算的交点编号，此序号不可修改；交点名称是指外业测量时每一种交点的人为编号，此编号可以修改，并能在平面图中绘出注意：当平面设计计算中有错误时，系统会在命令行中提示某某交点的交点间距长度不够，即相邻两曲线的切线长度之和不小于两交点的交点间距此时命令行中所提示的交点号就是指交点序号，而非人为编号的交点名称，按照系统提示的浮现错误的交点序号，拖动滑动块找到此交点，就可以对其半径等进行修改并进行试算。
引起此错误的因素也许是由于外业计算（采用计算器或PC E500等）的精度相对较低，导入后和程序计算的成果稍有出入，在相邻两曲线径向连接时也许会浮现短直线或两曲线交叉，根据系统提示找到此交点，选择与前、后交点曲线相接的计算模式重新反算半径即可纬地系统中也容许交点曲线浮现某些交叉，其交叉长度不能不小于5毫米最佳的措施是使用纬地外业手簿软件进行外业计算，由于纬地外业手簿采用和纬地道路系统相似的计算模块，可以保证外业计算的精度和与程序计算成果的一致性，并且免除了外业平面数据输入和导入的过程将掌上电脑和计算机连。
