CA6140卧式车床更换挂轮

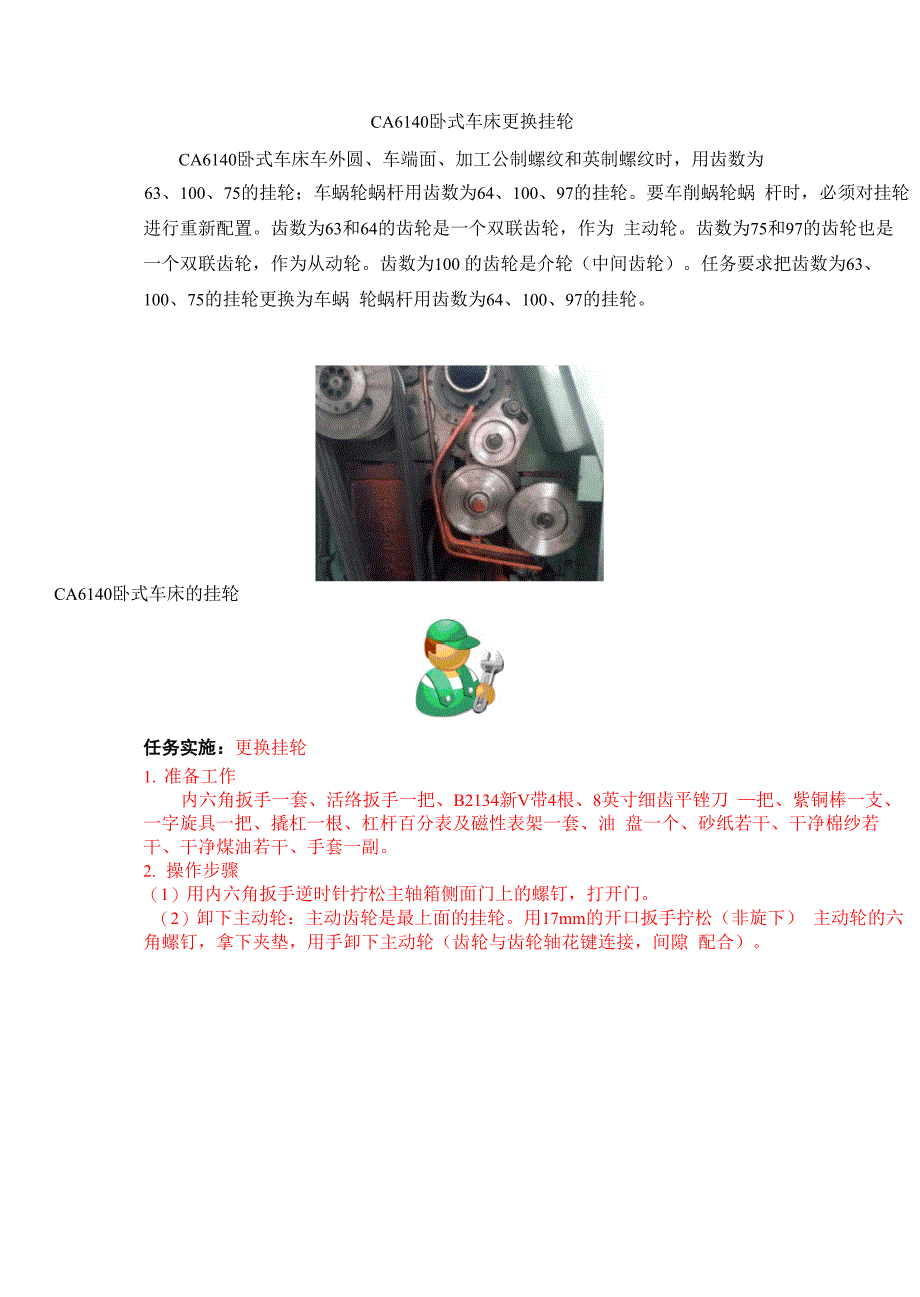

CA6140卧式车床更换挂轮CA6140卧式车床车外圆、车端面、加工公制螺纹和英制螺纹时，用齿数为63、100、75的挂轮；车蜗轮蜗杆用齿数为64、100、97的挂轮要车削蜗轮蜗 杆时，必须对挂轮进行重新配置齿数为63和64的齿轮是一个双联齿轮，作为 主动轮齿数为75和97的齿轮也是一个双联齿轮，作为从动轮齿数为100 的齿轮是介轮（中间齿轮）任务要求把齿数为63、100、75的挂轮更换为车蜗 轮蜗杆用齿数为64、100、97的挂轮CA6140卧式车床的挂轮任务实施：更换挂轮1. 准备工作内六角扳手一套、活络扳手一把、B2134新V带4根、8英寸细齿平锉刀 —把、紫铜棒一支、一字旋具一把、撬杠一根、杠杆百分表及磁性表架一套、油 盘一个、砂纸若干、干净棉纱若干、干净煤油若干、手套一副2. 操作步骤（1）用内六角扳手逆时针拧松主轴箱侧面门上的螺钉，打开门2）卸下主动轮：主动齿轮是最上面的挂轮用17mm的开口扳手拧松（非旋下） 主动轮的六角螺钉，拿下夹垫，用手卸下主动轮（齿轮与齿轮轴花键连接，间隙 配合）主动轮和夹垫(3)卸下从动轮：从动齿轮是右下的挂轮用17mm的开口扳手拧松(非旋下) 从动轮的六角螺钉，拿下夹垫，用手卸下从动轮(齿轮与齿轮轴花键连接，间隙 配合)。

从动轮和夹垫(4)卸下介轮：介轮是左下的中间齿轮把27mm扳手的开口放入介轮轴的扁 儿中，逆时针拧下介轮轴，卸下介轮，拿出T形螺母卸下介轮(5) 调整星形架：拆下齿轮后，能够看到星形架更换挂轮前，要用30的套筒扳 手拧松星形架最上面的调整螺母并用铜棒敲击星形架，调整介轮与从动轮安装 位置间的距离(齿数97的从动轮比齿数75的从动轮直径大)星形架(6) 更换挂轮：双联齿轮靠近星形架的为啮合齿轮安装齿数为64的主动轮，安 装齿数为97的从动轮7) 安装介轮：把T形螺母放入星形架的槽中(为防止安装时掉落，后面加一定 厚度的硬纸板)，把介轮轴拧入T形螺母，以安装介轮为保证介轮与从动轮啮 合间隙，需要适当调整星形架，用铜棒把结论敲入啮合位置(此步为关键步骤)8) 调整啮合间隙：介轮轴能在星形架的槽中上下移动，用来调节主动轮与介轮 啮合间隙通过听主动轮与介轮、从动轮与介轮的啮合声音，和在啮合齿轮之间 压铅丝(或纸条)可以判断啮合间隙是否合适9) 拧紧螺钉螺母：用扳手拧紧螺钉螺母，拿出T形螺母后面放的硬纸板，用内六角扳手关上主轴箱侧面的门3•文明操作收拾工具用品，打扫卫生4.注意事项(1) 齿轮轻拿轻放，不得磕碰或跌落地下，防止轮齿的变形。

2) 手不能放入啮合的齿轮，防止夹伤3) 星形架最上面的调整螺母一定用套筒扳手拧紧，防止使用过程松动任务评价评分标准序号项目与技术要求配分评分标准检测结果得分准备工具10准备不合理扣10分拆卸、检查拆卸方法不正确扣5分清除污物和毛刺星形架的调整更换挂轮安装介轮调整啮合间隙拧紧螺钉螺母安全文明操作1010101015151010检查方法不正确扣5分不清除扣10分调整方法不准确扣5-10更换不正确扣10分为贴紧扣5分未装入扣15分方法不正确扣5-15分调整方法不正确扣10分啮合间隙不正确扣5分为拧紧扣10分酌情扣分。
