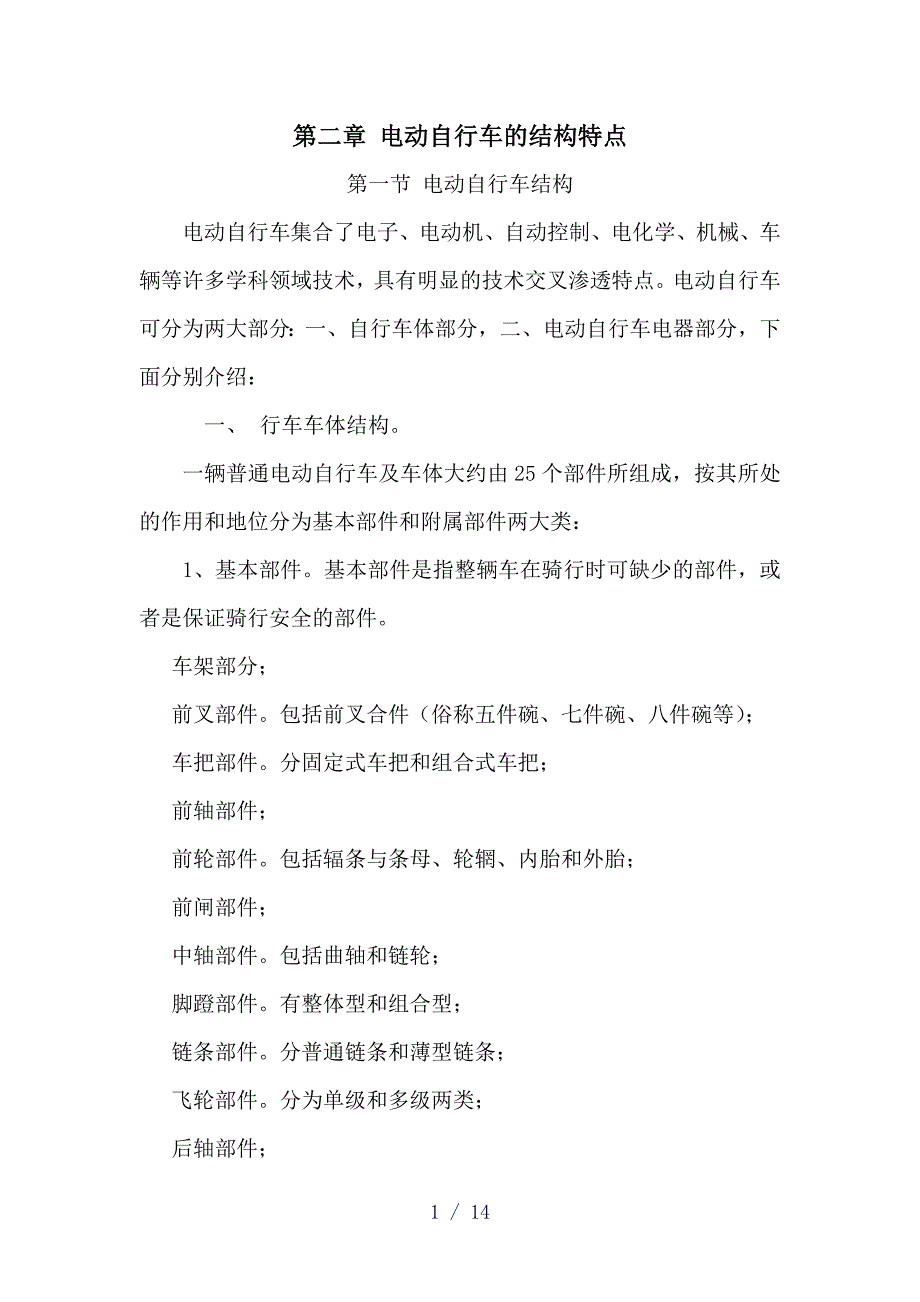

第二章 电动自行车的结构特点第一节 电动自行车结构电动自行车集合了电子、电动机、自动控制、电化学、机械、车辆等许多学科领域技术，具有明显的技术交叉渗透特点电动自行车可分为两大部分：一、自行车体部分，二、电动自行车电器部分，下面分别介绍：一、 行车车体结构一辆普通电动自行车及车体大约由25个部件所组成，按其所处的作用和地位分为基本部件和附属部件两大类：1、基本部件基本部件是指整辆车在骑行时可缺少的部件，或者是保证骑行安全的部件车架部分；前叉部件包括前叉合件（俗称五件碗、七件碗、八件碗等）；车把部件分固定式车把和组合式车把；前轴部件；前轮部件包括辐条与条母、轮辋、内胎和外胎；前闸部件；中轴部件包括曲轴和链轮；脚蹬部件有整体型和组合型；链条部件分普通链条和薄型链条；飞轮部件分为单级和多级两类；后轴部件；1 / 14链罩部件：分全链条、半链罩等后轮部件包括辐条和条母、轮辋、`内胎和外轮胎；后闸部件；鞍座部件包括鞍座和鞍管；反射器部件；2、附属部件附属部件是指对骑行性能不会构成影响，但可使整车更加完善前泥板部件 ；后泥板部件 ；衣架部件；支架部件分单支架、双支架和中支架；车锁部件 ；车筐部件电动自行车车体按其功能归纳起来，可分为以下几部分：1、 主体部分：由车架部件和前叉部件等组成。
其它部件 都是直接或间接的安装在主体部分上它除了承受人和货物的重量以外，还要承受行车颠簸产生的动载荷2、 导向部分：由车把、前叉、前轴、前轮等部件组成骑车人通过操纵车把部件 可以使自行车随意改变行驶方向3、 驱动部分：由脚蹬、曲柄、链轮、中轴、链条、飞轮、后轴、后轮等部件组成通过蹬踏带动驱动部分可以使自行车前进4、 承载部分：由前后轮部件 、衣架部件支架部件 、鞍座部件和前后轴部件等组成，主要承受骑车人及所载货物的重量5、 制动部分：由车把和车闸（包括前、后闸）组成，骑车人可以随意操纵闸把，使行驶的电动自行车减速或停止6、 其它附件部分：由反射器部件、链罩、泥板部件、车锁部件等组成二、电动自行车车体部件：1、车架部分车架部分是电动自行车骨架，是电动自行车主体，与自行车相比，除了承受骑行者、货物和车子自重以及在行驶时由于颠簸产生的各种冲击力外，还多了电池、电动机的重量、车速增加等因素，车架结构强度要求比自行车加强，车架的钢管适当增加直径和管壁厚度车型宜选用女式，便于从前边上下车，保证骑行安全2、前叉部件主要是由前叉和前叉合件组成，前叉部件的上端和车把、车架配合、前叉部件的下端和前轴、前轮部件配合、组成自行车的导向部分。
前充满在车架上可以相对车架的前管灵活转动转动车把带动前叉，使前轮改变方向，另外前叉对于行车时保持自行车的平衡也起着极重要的作用现在电动自行车多数采用避震前叉，骑行舒适3、车把部件车把部件与前叉部件中的立管连接在一起，安装在车架的前管上，它是掌握电动自行车平衡行驶及改变行驶方向的导向装置4、前轮和后轮轮毂部件由前轴部件的花盘置于前轮轮辋中间通过辐条的纺织靠条母上紧，使其两部分组合一体，再在轮辋上装上车胎构成的整体称为前轮，同样，由后轴部件的轮毂花盘置于后轮轮辋中间，通过辐条的纺织靠条母上紧，使其两部分和成一体，再在轮辋上装上车胎构成的整体称为电动自行车后轮，由于电动自行车重量增加，为了整车稳定性，车轮外径小于等于610mm（24″）1）、前轮部件：a) 前轴部件：是由前轴身（轴管和左右花盘组成）、轴棍和滚动轴承组件（包括轴档、轴碗钢球架等零件）组成b) 辐条和条母：辐条和条母是使前轴部件（或后轮毂部件）与轮辋连接成一体主要零件，辐条通过一定的规律编织，巧妙的把轴（或轮毂）部件和轮部件组成一个能承受一定负荷的、转动灵活的车轮整体编织后辐条使其能处于径向跳动量及轴向摆动量极小的平衡状态c) 轮辋：轮辋俗称车圈，通过辐条与轴条部件连接，在装上轮胎合成整个车圈。
电动自行车轮辋一般用铝合金制造d) 轮胎：轮胎的重量和轮胎的材料、花纹对电动自行车骑行的情况影响很大，轮胎的直径和断面是根据电动自行车的品种、型号和使用要求决定的轮胎分为内胎和外胎两种，与轮辋配合使用①外胎：电动自行车外胎采用软边胎，软边胎断面较宽，能全部裹住内胎，着地面积较大，能适应各种道路行驶外胎上花纹是为了增加与地面摩擦力（即附着力）②内胎：内胎是一条圆形的橡皮管，是做充气、储气之用内胎使用橡胶制成有一种丁基橡胶是人工合成橡胶，它的密封性能极佳所以用丁基橡胶内胎充气一次可保持3~6个月③气门嘴：气门嘴是轮胎充气的喉道，通常可分为压合式和胶合成式两种2）、后轮毂：由电动机、减速机构、轴承、外壳、轮毂轴等组成轮毂与辐条、轮辋、轮胎等组成后轮部件，辐条、轮辋、轮胎等作用与前轮部件相同5、中轴部件：中轴部件是自行车驱动系统中的主要部件，它由中轴棍、左曲柄、右曲柄、轴碗、轴档、钢球或球架等零件组成，右曲柄上装有链轮片中轴棍靠轴碗、轴档和钢球装配在车架中接头上6、脚蹬部件：脚蹬部件装在左右曲柄上，供骑行者上、下车蹬踏和脚踏人力动力输出之用脚蹬部件在众多部件中，其工作环境是比较恶劣的，所以脚蹬部件是在整车部件中最容易损坏的部件之一。
每个脚都蹬有脚踏面，脚踏面必须安装可靠，具有一定的防滑性能，脚蹬必须转动灵活脚蹬是左右各一个，与曲柄配合装配，左右脚蹬不能调换7、链条部件：链条部件是电动自行车人力驱动系统中的传动带，它搭接在链轮和飞轮之中间链轮带动链条驱动飞轮，带动后轮转动使自行车向前行驶8、飞轮部件：飞轮部件是一个外边有链齿的单向棘轮它装在后轮身上的右端，通过链条的传动力带动后轮转动9、车闸部件：车闸部件是保证骑行者安全的机构车闸部件按制动点的位置来分，可分为轮缘闸和轴闸两在类轮缘闸是一种通过机械械杆、推杆、拉杆或钢丝绳等直接将高摩控系数的闸皮压向车圈边缘，将转动中的车轮刹停的装置电动自行车通常有普轴闸和轮缘闸等轮缘闸结构简单，维修保养方便，因此被广泛使用在电动自行车前闸轴闸是用各种方式来制停轴壳的装置，轴闸类通常有涨闸、抱闸、蝶刹闸电动自行车后闸常用抱闸10、鞍座部件：鞍座部件是装在车架后立管处的鞍管上，用来支撑着骑车者鞍座管可以作高低调节，以适应骑行者不同的身高的需要，鞍管插入车架立管内电动自行车普遍采用减震鞍座11、链罩部件：链罩部件主要作用是保护链条和飞轮，防止灰尘掉入链条上，保护骑车者的安全的裤腿的清洁，避免骑行者的裤腿卷入链条和轮盘片间。
12、泥板部件：泥板部件主要作用是遮挡自行车在行驶中扬起的尘泥或污水，也兼有装饰作用泥板部件分前泥板和后泥板13、反射器：自行车反射器是一种能返射外来光照的安全装置自行车夜间或者恶劣环境下行驶时，反射器反射外来光线，使道路上其它的车辆和行人有可以识别自行车的位置，避免碰撞按反射器在自行车安装位置分，可分为前反射器、后反射器、侧反射器三种14、后备箱、衣架和支架部件：后备箱、支架、衣架部件属于自行车的附属部件，但是电动自行车装上这些部件之后，大大方便了骑行者，为他们解除了许多麻烦事，所以，许多电动自行车装上了衣架、支架部件和后备箱，而这一部件也成电动自行车不可缺的组成部分第二节 动电动机的安装位置电动自行车的电动机安装位置常见的有以下几种：后轮毂式，前轮毂式，中置链条传动式，电动机旁跨式，摩擦轮胎式电动自行车采用轮毂式整车结构简单，外形好，设计容易，市场绝大多数电动自行车采用轮毂式缺点是电动机轴受力大，对电动机体积、结构要求高安装时要求轴防转保护片必须安装好，否则容易轴转，搅断电动机引线电动自行车轮毂式结构又分为前轮毂式，后轮毂式前轮毂式电动自行车采用前轮助力驱动前轮毂式前轮重，上下台阶不方便，前轮毂驱动附着力小，摩擦小，轮毂输出力矩转换效率低，电动自行车驱动性差，只在早期有少数车型中采用。
浙江绿源早期有少量24V车型采用前轮驱动后轮毂驱动式电动自行车轮毂安在后轮，结构复杂，但驱动性能好，整车结构易于设计，外形效果好，是电动自行车首选，为绝大多数车型采用电动机中置式电动自行车电动机安装在车体中间，通过减速机构、链条传动，驱动后轮胎输出力矩中置式电自行车电动机安装后整车外形效果好，但减速系统不易实现，结构复杂，成本高，基本不被采用旁跨式电动机动自行车电动机安装在车体一侧，通过链条传动或锥齿轮传动输出力矩电动机安装后，整车外形效果较差台湾产发现者电动自行车采用旁路电动机，通过锥齿轮输出力矩驱动后轮，这种结构对电动机、齿轮安装精度和技术要求较高，使用较少旁跨链条传动式在一些自行车改装电动自行车上采用第三节 电池的安装与接口电动自行车款式繁多，式样各异，电池安装位置不同早期电动自行车设计参考自行车设计，将电池盒安装在车后架上采用这种电池安装方式的电动自行车重心高，骑行时有骑车带人的感觉，已经淘汰为降低车重心，考虑整车平衡，上车下车方便，电池盒安装在车架中间斜管和鞍座下立管处电池盒安装在车架中间斜管处，整车平衡性好，电池盒装拆方便易行，便于提拿上楼电池盒安装在鞍座下立管处，鞍座采用折叠式，可以方便电池盒取下或安装。
豪华型电动自行车电池盒常见有两种安装方式：一是安装在脚踏板底下，这种方式拆下安装有些不方便；二是安装在鞍座下安装在鞍座下电池装拆困难，多数还没有电池盒，不能提拿上楼充电电池盒一般有两个接口：充电接口和电源输出接口充电接口有三种型号：卡农接口，莲花接口和品字形Y3~F型插口上海“千鹤”牌电动自行车充电接口采用卡农插头插座式莲花接口为多数车采用鞍座下立管放置电池盒和豪华型脚踏下安装电池盒多数采用Y3~F型插口，结构安全可靠，缺点体积大，在电池盒上安装不便电源输出接口有插座式和触点式插座式接口通过插头插座联接，接触良好，但拆装电池盒不方便触点式接口通过一组固定的静触点和一组可以在绝缘支架内由弹簧和动触头组成的动触点组成动触点在触点绝缘支架内活动，在弹簧压力下弹出与静触点可靠地接触，完成电池与整车电源线可靠联接在路面颠簸电池盒震动情况下，动静触点仍能接触良好采用触点式接口的电池盒安装折下方便，有利于提拿上楼有少数触点产生接触不良现象第四节 电动自行车分类1、电动自行车从规格上可分为510㎜（20′）、560㎜（22′）、610㎜（24′）2、电动自行车从电池种类上可分为铅酸免维护电池、镍氢电池、锂电池等。
3、电动自行车从电池容量上可分为12V—10Ah、12—14Ah、12V—17Ah4、电动自行车使用的电动机的电压分为24V、36V、48V5、电动自行车从使用的电动机功率分为120W、150W、180W、200W、140W等6、电动自行车从电动机的安装位置上分为前轮毂式、后轮毂式、中置式链条传动式、旁跨式链条传动等7、电动自行车从电动机的结构上可分为铁氧体永磁有刷电动机、稀土永磁有刷高速电动机、稀土永磁有刷低速电动机、稀土永磁无刷高速电动机、稀土永磁无刷低速电动机等8、电动自行车从电动轮毂的结构上分高速有刷直流电动机+齿轮减速机构的有刷轮毂、高速无刷直流电动机+齿轮减速机构的无刷轮毂、低速有刷直流电动机、低速有刷直流电动机直接驱动的电动轮毂、低速无刷直流电动机直接驱动的电动轮毂等9、电动自行车从启动方式可分为零速直接启动和脚踏5km/h限速启动等 （注：本资料素材和资料部分来自网络，仅供参考请预览后才下载，期待。
