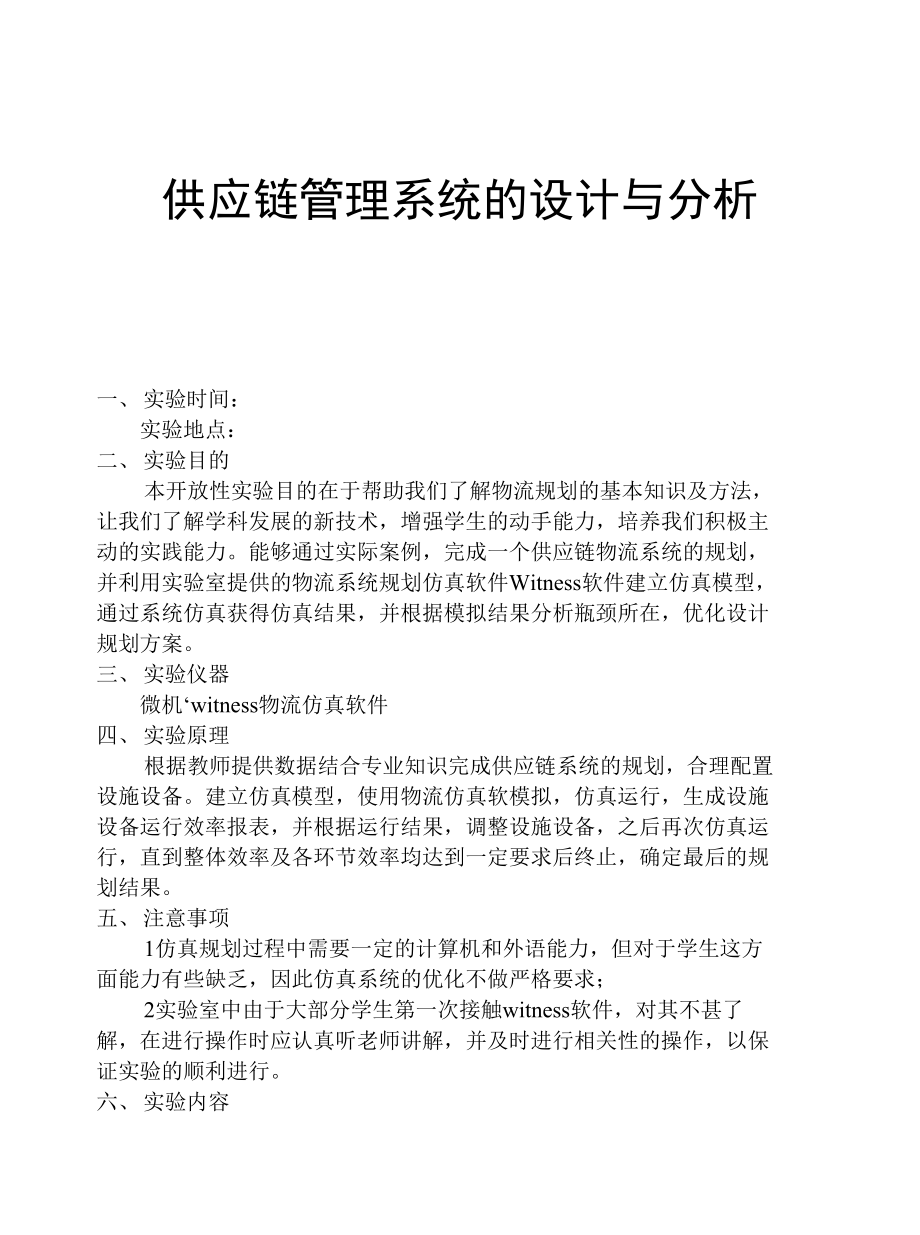

供应链管理系统的设计与分析一、 实验时间：实验地点：二、 实验目的本开放性实验目的在于帮助我们了解物流规划的基本知识及方法， 让我们了解学科发展的新技术，增强学生的动手能力，培养我们积极主 动的实践能力能够通过实际案例，完成一个供应链物流系统的规划， 并利用实验室提供的物流系统规划仿真软件Witness软件建立仿真模型， 通过系统仿真获得仿真结果，并根据模拟结果分析瓶颈所在，优化设计 规划方案三、 实验仪器微机‘witness物流仿真软件四、 实验原理根据教师提供数据结合专业知识完成供应链系统的规划，合理配置 设施设备建立仿真模型，使用物流仿真软模拟，仿真运行，生成设施 设备运行效率报表，并根据运行结果，调整设施设备，之后再次仿真运 行，直到整体效率及各环节效率均达到一定要求后终止，确定最后的规 划结果五、 注意事项1仿真规划过程中需要一定的计算机和外语能力，但对于学生这方 面能力有些缺乏，因此仿真系统的优化不做严格要求；2实验室中由于大部分学生第一次接触witness软件，对其不甚了 解，在进行操作时应认真听老师讲解，并及时进行相关性的操作，以保 证实验的顺利进行六、 实验内容1.基础知识讲解（1） 了解供应链管理的内容供应链是围绕核心企业，从采购原材料开始，制成零部件以及产品, 最后把产品交rh消费者使用的连成一个整体的物流、信息流和资金流的 链结构模式。
它是一个范围更广的企业，可能包含所有加盟的节点企业 如供应商、制造商、分销商、零售商，从原材料的供应开始，经过链中 不同企业的制造加工、组装和分销等过程直到最终用户2） Witness简介Witness是由英国lanner公司推出的功能强大的仿真软件系统它可 以用于离散事件系统的仿真，同时又可以用于连续流体（如液压、化工、 水力）系统的仿真目前已被成功运用于国际3000多家知名企业的解决 方案项目，如Airbus公司的机场设施布局优化、BAA公司的机场物流规划、 BAE SYSTEMS电气公司的流程改善、Exxon化学公司的供应链物流系统规 划、Ford汽车公司的工厂布局优化和发动机生产线优化、Trebor Bassett 公司的分销物流系统规划等Lanner公司已经在包括澳大利亚、巴西、 法国、德国、中国、意大利、日本、韩国、南非、美国、英国等25个国 家和地区设立些弋理，负责软件的推广和技术支持等工作3） Witness元素介绍元素：组成系统的物理单元并分为以下元素：1） 离散型元素:Part （零件）、machine （机器）、conveyor （传送带）、 buffer （缓冲区）2） 连续型元素：Fluid、Pipe> Processor、Tank3） 运输逻辑元素：Networkf网络）、Carriers（小车）、Section（线路）、 Station（工作站）4） 逻辑元素：Attribute（属性）、Variable（变量）、Distribution（分布）、 Function （函数）、File （文件）。
事件：是指引起系统状态变化的行为，系统的动态过程是靠事件来 驱动的4） Witness元素设计介绍及三步骤：1） Define （元素定义）2） Display （元素显示状态）3） Detail （细节设置）2.软件学习及仿真设计通过现有计算机设备，学习物流仿真软件，建立仿真模型，演示相 关软件，并自己动手操作以案例进行分析：本实验的模型是一个供应链案例木材（玻璃） 从原料公公司到家具生产厂家需要经过木材（玻璃）服务中心和中间运输 厂商上游环节根据下一环节的库存供货通过该模型学生可以熟悉供 应链的运作，了解“牛鞭效应”一一即下游企业需求的小幅变动，因无 法有效地实现信息的共亨，常引发上游环节供应计划的大幅震荡主要 流程数据如下：对该案例进行仿真模拟设计：第一步：对仿真元素命名供应链中的物料木材和玻璃零部件是动体，用Part代表；各服务 中心用Ml代表；各工厂是加工点用M2, M3代表；各客户终端用M4 代表库存用Buffer代表：各种运输用Conveyor代表如表1所示：第二步：进行仿真模型操作 a・窗口中仿真元素的建立（以part为例） 打开witness软件应用窗口，如图所示 _ S3 WITNESS （003: Bd&e Model.） ■I We Edit View~~Modd Elemencs Reports Run Window~Hdp ~©OQ 疚 to S U d St 丄 El 宅 h A- © P 仝 Ifi 血自劈切|||g|unknom 田 A > 9 • "■爻& l>r ||Q d« 4 -« / [ ■ Q ■ • » » »i » 6 1 茨 Jj • P ITmS-pa jJ _J出 —10.00Venous £ 0 CK/S ・ OK/5 6图1・1 witness仿真应用窗口1.从左下角"Designer Elementsv默认的Basic窗口（如图1-2）,左键 单击所需元素类型PE ,有十字图标“ + ”出现；4.鼠标右击，选“Display” （如图1・5）（1）对元素进行name属性的修改。
M Display Part - PartOOl(■04Draw F (Namei e 0J图 1-5 Display 窗口凹 Designer Elements (95%)Layout Baic Transport I Data I VariablesPan5^rslaewr图 1-2 Basic 窗口2 •将鼠标指向仿真窗口的适当位置,并在适当位置左键单击，就有一part零件建立了（如图1・3 PartOO 1）3•鼠标右键单击“ paitOOl”，选"Detail"（如图1・4）,进入元素明 细（Detail）对话框在“Name （名称）”栏中将默认元素名称改成表1 中的名称，即改PartOOl为W1图1・4 Detail窗口左击图标IB出现图1-6后，将“W1”的字体颜色改为紫色，字号大小 为13号图 1-6 Display name 窗口(2)对零件颜色的修改在Display窗口选择Style-Simulation layer（如图1-7）D Display Part ・ Part002I Update 二| I Name - Simulation La ▼ | & ——画 ffl® B] 0竺 urn 丄空眈应卅1 im耳需洛甲图 1-7 Display 窗口然后单击IM出现图1-8图 1-8 Display style 窗口最后变换颜色即红变成蓝图1-9-转换-（同样在 Basic 窗口中 Buffers, Machine, Laber 和 Transport 窗口中 conveyor的建立操作步骤和part基本一样）。
b.用推（PUSH）和拉（PULL）建立流程并进行仿真运作1.左键点击选择所需仿真元素W1；・2•点图标公进入窗口Rule for(图 1-10 )VIM1C1M2C2 B2M3C3图 ITO ouput Rule for W1 窗口单击Ml,出现如图1T1的箭头时单击OK就完成了图l-n注：其他元素之间的连接和该过程相似不一一举例第三步，最终显示模型及运行结果 最终显示的模型如下图1-12：Ale Edit View Model Elements Reports Run Window Help10 Q SS *13 ^ Seteci Drawing^固圍唱處倉1気P 2空]]物绘念Ifi會圧 |lhl r z>n▼| ：+] |NoSelection jJ R声島愛〔• b屍夕4A ▼ | > |Defaull▼S Layout Window (95%) : Units : (3.00,10.56)M4W2MaxLowl0.000.00° II 回!L^S Designer Elements (95%)LayoutBozic Transport | Data | Variable三 Shi£ts Reports | Advanced | Six Si|P>-回 Display Conveyor ・ C3lUpdate ▼〔 Name - Simulation LaT 巨[園囲ia奇is 0
仿真模型运行的效果1-13：File Edit View Model Elements Reports Run Window Help窗 0 £ 侈 Q Q U t 去 D £ 號 fl ^|SetedDfaViing^£匡必；s 12陆割空 窗台型魁蟄|fc： |u^now> ^]:+]|NoSefecfon 创彳 S 人除• 込阳 ■■鉀产、v I 1 |Def«i zlt> |D** 二/ [ M 14 | ■ e » ►訂*交「 乜丄| 也闻•勺丽厂顾-"jJ U如％ [Q00-图1T3仿真模型演示通过实际调研，提出配套的设计方法，并给出相关分析，运用软件 仿真设计结果土S 总通过本次试验让我们学习并掌握了物流系统规划设计的主耍方法， 并学会了运用Witness软件制做仿真模型，通过运作不断对方案进行修 正，直到提岀可行性技术方案。
