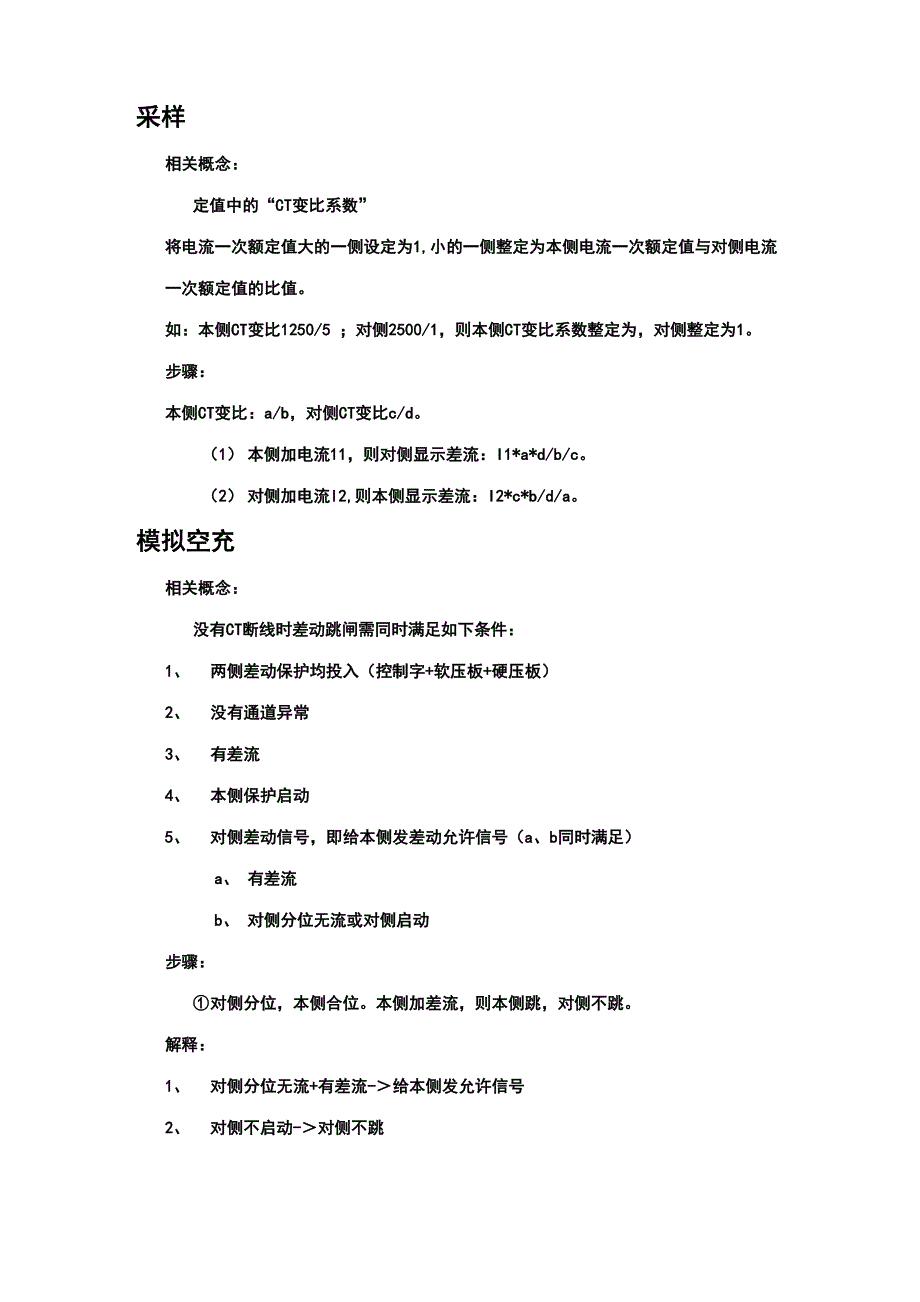

采样相关概念：定值中的“CT变比系数”将电流一次额定值大的一侧设定为1,小的一侧整定为本侧电流一次额定值与对侧电流一次额定值的比值如：本侧CT变比1250/5 ；对侧2500/1，则本侧CT变比系数整定为，对侧整定为1 步骤：本侧CT变比：a/b，对侧CT变比c/d1） 本侧加电流11，则对侧显示差流：I1*a*d/b/c2） 对侧加电流I2,则本侧显示差流：I2*c*b/d/a模拟空充相关概念：没有CT断线时差动跳闸需同时满足如下条件：1、 两侧差动保护均投入（控制字+软压板+硬压板）2、 没有通道异常3、 有差流4、 本侧保护启动5、 对侧差动信号，即给本侧发差动允许信号（a、b同时满足）a、 有差流b、 对侧分位无流或对侧启动步骤：① 对侧分位，本侧合位本侧加差流，则本侧跳，对侧不跳解释：1、 对侧分位无流+有差流-＞给本侧发允许信号2、 对侧不启动-＞对侧不跳② 本侧分位，对侧合位对侧加差流，则对侧跳，本侧不跳模拟弱馈相关概念：保护启动方式：1、 电流变化量启动2、 零序过流元件启动3、 位置不对应启动（针对偷跳）4、 弱馈启动（针对弱电源侧）步骤：① 两侧合位对侧加一低于正常值电压34V（1、之所以加34V是为了满足如下两条: a、满足弱馈条件<65%额定，b、大于33V避开PT断线，2、其实PT断线并不影响 弱馈启动，即只要加的电压满足<65%额定即可，也就是说不加也行。
本侧加差流, 则两侧跳解释：1、 本侧启动+有差流-> 给对侧发允许信号2、 对侧弱馈+本侧允许信号-> 对侧启动（弱馈启动方式）3、 对侧启动+有差流-> 给本侧发允许信号② 两侧合位本侧加一低于正常值电压34V，对侧加差流，则两侧跳模拟远跳步骤：方法一:① 本侧投入“远跳经本侧控制”，本侧合位，对侧点TJR的同时本侧加一启动量， 则本侧跳若点的是TJR继电器，则对侧也跳，但保护装置跳闸灯不亮若点 的是保护装置的TJR开入，贝IJ对侧开关不跳② 对侧投入“远跳经本侧控制”，对侧合位，本侧点TJR的同时对侧加一启动量， 则对侧跳注：因TJR与启动量需要时间上的配合，较难把握，可采用如下简便方法方法二:① 本侧退出“远跳经本侧控制”，本侧合位，对侧点TJR,本侧跳② 对侧退出“远跳经本侧控制”，对侧合位，本侧点TJR,对侧跳简化整组联调实用版步骤：一、 前提：1、 “通道异常”灯熄灭，两侧主保护投入（控制字+软压板+硬压板）2、 给两套主保护并上电压、串上电流二、 采样本侧CT变比：a/b，对侧CT变比c/d1） 本侧加电流11，则对侧显示差流：I1*a*d/b/c2） 对侧加电流12,则本侧显示差流：I2*c*b/d/a。
三、 模拟空充① 对侧分位，本侧合位本侧加差流，则本侧跳，对侧不跳② 本侧分位，对侧合位对侧加差流，则对侧跳，本侧不跳模拟弱馈① 两侧合位对侧加一小于65%额定电压，本侧加差流，则两侧跳② 两侧合位本侧加一小于65%额定电压，对侧加差流，则两侧跳四、 模拟远跳方法一：① 本侧投入“远跳经本侧控制"，本侧合位，对侧点TJR的同时本侧加一启动量，则本侧 跳② ②对侧投入“远跳经本侧控制”，对侧合位，本侧点TJR的同时对侧加一启动量，则对 侧跳方法二（较简单）：①本侧退出“远跳经本侧控制”，本侧合位，对侧点TJR，本侧跳② 对侧退出“远跳经本侧控制”，对侧合位，本侧点TJR，对侧跳③ 两侧恢复“远跳经本侧控制”。
