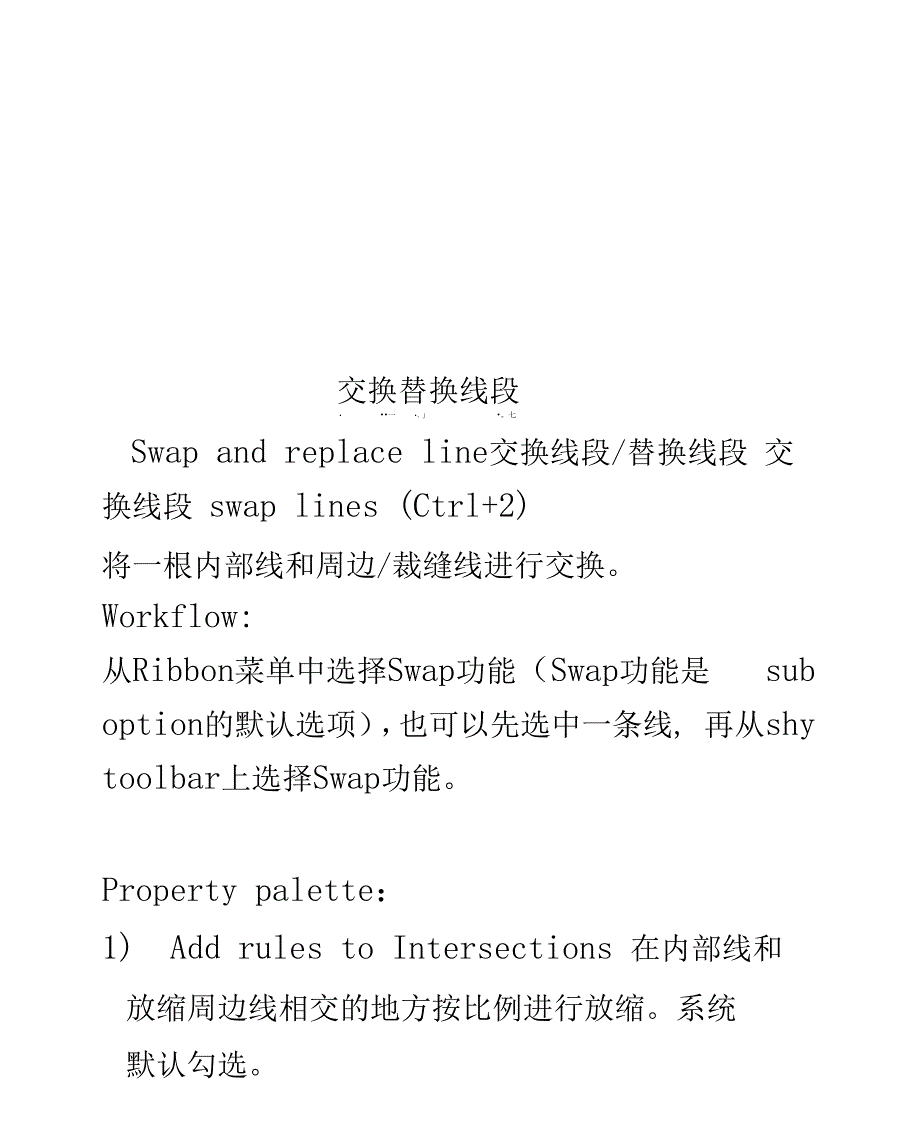

交换替换线段・ ••一 •，J •七Swap and replace line交换线段/替换线段 交换线段 swap lines (Ctrl+2)将一根内部线和周边/裁缝线进行交换Workflow:从Ribbon菜单中选择Swap功能（Swap功能是 sub option的默认选项），也可以先选中一条线, 再从shy toolbar上选择Swap功能Property palette：1) Add rules to Intersections 在内部线和放缩周边线相交的地方按比例进行放缩系统默认勾选2) Keep notches 选项在 sprint 8 上就移除了3) Preserve Constraints 选项，勾选该选项， 所有先前应用上的关联都会保持系统提示“选择需要保持关联的线段”,可以决定哪一条 线上的关联需要保持系统默认不勾选1 . Property palette 的标题有误2 .缺少 Preserve Constraints 选项Prompt:1）选择内部线来取代周边线如选择多条线段，按住Ctrl键）2）点击要取代的周边线如选择多条线段，按住Ctrl键） 内部线和周边线进行交换，即周边线变成了内部* /° * 4 • 、一❶ ■工. • ■ * ■ • .k线，而内部线变成了周边线的一部分。
® • ,•2 V.* G ・、・ • • K # ・ •,干3.选择多条内部线和多条周边线进行交换, error或者错误显示Swap功能.将周边线上的point information应用到新的周边线交点上，像point number, attribute 和 gradingAdd rules to intersections 选项:.勾选该选项，效果等同于，在两条线相交的 地方增加放缩，再将放缩从周边线复制给内部• O • P W • • • • • • 一 ,线使用该选项可以保持原有的网状放缩Internal line does not have grade rulesinternal line navegrade rulesuncheck Add Grade Rules to Intersectionscheck Add GiadeRules to Intersectionsb.不勾选该选项，结果取决于内部线上是否有放缩内部线上有放缩，swap后，系统使用该放缩更 新最终的网状放缩内部线上没有放缩，端点将视为内部点，网状放缩有修改交接点上的放缩不会引起放缩, 仅作为中间点Notes to developer ：修改的：功能需不需要a”。
■ J，〉）Preserve Constraints功能，或者只有创建功 y 产• p « ■■中能的时候需要？ 内部线和周边线进行交换后，功能返回到第一个prompto周边线变为内部线，可以将它保持为内部线，也可以使用Delete将其删除使用Escape键退出功育合匕或者使用鼠标的中键. J •• n 1.. fl,., fi .(middle mousebutton）退出功能AccuMark 选项: 是否删除被替换的周边线内线替换周边线时，点的资料使用原来周边线点 7 0 • • v M» ° • r • • ・・U' " o" , • « • » • • •的内容还是使用内部线上的内容是否保留内部线上原有的网状放缩（MaintainGraded Nest)替换线段 replace lines (Alt+0)用一根或一组内部线来替换一根或者多根周边 线该内部线或其延长线必须和周边线相交于两年＞ L P 广 £ ） ，•匕 ・▼、•・・, ・«,.，■ d •・ ・ ..- - - 0 •» -°»o ' • - •• • -«个端点fforkflow：从Ribbon菜单中选择Swap功能，再从sub option上选择replace功能；也可以先选中一 条线，从shy toolbar上选择Swap功能，然后 再选择replace功能。
Property palette：Add rules to intersections 在内部线和放缩 周边线相交的地方按比例进行放缩L Property palette 的标题有误2.缺少 Preserve Constraints 选项Prompt: 1）选择内部线来替换周边/裁缝线系统显示所有可以被选择的内部线如选择多 条线段，按住Ctrl键）2）选择替换线段的起始点系统高亮所有内部线和周边线的相交的热点（hotspot）o选择第一个交接点位置，确认按照顺时针方向进行选 取，取决于要替换的周边线的部分系统使用选择的内部线来替换该周边/缝份线 后，原来的周边线上的部分被移除，功能返回到 第一个 prompts使用Escape键退出功能，或者使用鼠标的中键♦ • •.. ・・・1・ % •・・・・•' ・(middle mouse button)退出功能replace功能,将周边线上的point information应用到新的周边线交点上，像point number, attribute 和 gradingAdd rules to intersections 选项：a.勾选该选项，效果等同于，在两条线相交的地方增加放缩，再将放缩从周边线复制给内部线。
使用该选项可以保持原有的网状放缩b.不勾选该选项，结果取决于内部线上是否有放缩内部线上有放缩，replace后，系统使用该放 缩更新最终的网状放缩内部线上没有放缩，端点将视为内部点，网状放缩有修改交接点上的放缩不会引起放缩, 仅作为中间点如果周边线上只有一个第二交接点，系统自动a.选择并完成replace功能b.否则，如果选择了第一个交接点后，可以找到• ** ' ・，• <• ' " • "川、 • Q 5， ・• • • • . ® * * *• > *' 4 g • • ■ • V"多个交点，系统会提示“选择替换线段的结束< • <3 * : * " . * W * * , tf{ V> ■, •占“C.选择内部线时，系统显示所有可以被选择的内部线，当检视到有交接点时，系统提示“选择替换线段的起点丐如果没有检视到交接点,系统会提示“选择周边线”3 .如有多个交点，选择完起点后，系统仍提示“选择替换线段的起始点start location"4 .多个交点，选择的结束点不能闭合周边线,系统提示 a Perimeter not closed, please select another perimeter line",按确定后功能直接跳到选择内部线。
5 .多个交点，选择结束点闭合周边线，系统仍根不 Perimeter not closed, please select another perimeter line”6,内部线和周边线没有交点，在样片的外面,系统仍提示“选择替换线段的起始点”样片图 形出错，点击undo不能撤销，样片也不能被删 除Notes to developer：修改的功能需不需要 • ・ ■ ■ O O 9 ** . . ■Preserve Constraints功能，或者只有创建功 能的时候需要？ € , • ° ・ Q ・AccuMark 选项： 内线替换周边线时，点的资料使用原来周边线点 的内容还是使用内部线上的内容.是否保留内部线上原有的网状放缩« n • • • ° 、“：•・・ .9, 4 ~ c , %Constraints：所有先前应用上的关联都能够被保持。
