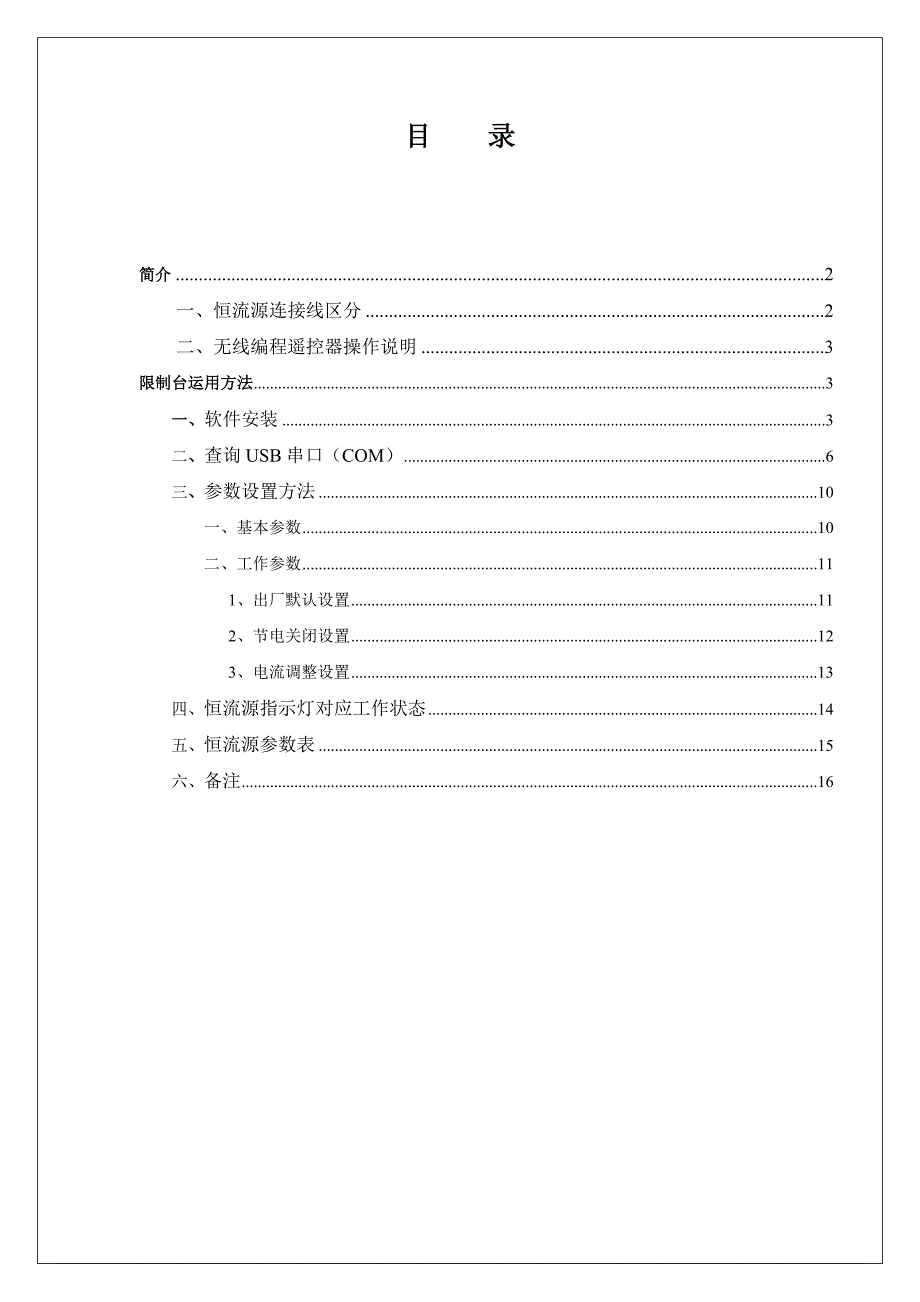

目 录简介 2一、恒流源连接线区分 2二、无线编程遥控器操作说明 3限制台运用方法 3一、软件安装 3二、查询USB串口（COM） 6三、参数设置方法 10一、基本参数 10二、工作参数 111、出厂默认设置 112、节电关闭设置 123、电流调整设置 13四、恒流源指示灯对应工作状态 14五、恒流源参数表 15六、备注 16AC-DC恒流源运用说明书（软件版）本款AC-DC恒流电源是一款全密封防水型恒流源，采纳无线编程遥控设置技术 每款型号的恒流源功能及软件设置各不相同，运用前请先具体阅读完本款系列恒流源的软件操作说明书 （本款型号：PL220AC120W－A）一：恒流源连接线区分：3芯电缆1、棕色线为市电（AC220V）火线（L）2、蓝色线为市电（AC220V）零线（N）3、黄色线为市电（AC220V）地线（PE）2芯电缆1、棕色线为LED灯正极2、蓝色线为LED灯负极接线依次为：先接负载，最终接市电二：无线编程遥控器操作说明：本编程遥控器通用于我公司生产的各种防水型限制器、LED灯恒流源，用于对恒流源工作参数的设定、查询及限制运用本遥控器必需结合我公司开发的专用软件运用。
每台恒流源都有出厂设置参数假如须要运用该编程遥控器进行电脑设置时，请细致阅读以下软件操作说明书内容 一：软 件 安 装本软件是协作本公司公司的防水型恒流源运用，适用于本公司PL220AC120W－A型AC-DC恒流源本款恒流源出厂设置为亮灯后时长 800分钟320mA电流输出，客户如有其他设置要求，请参照以下说明首先在计算机中安装我公司供应的USB驱动，以及限制器后台安装软件 具体安装方法如下：1：安装USB驱动程序：鼠标双击，出现下图点击 “INSTALL” ，进行安装，胜利后出现下图：假如安装不胜利，或者被杀毒软件误报为病毒，请关掉杀毒软件后重新安装即可2：安装限制台程序：鼠标双击，出现提示图框，干脆选择“下一步”，直到显示安装胜利即可假如你的电脑安装了windows 7 或windows 7以上级别系统，目前将无法安装本软件系统，建议运用XP系统的电脑完成以下操作安装胜利以后，桌面上会显示：图标。
双击该图标，打开后显示打开限制台出现如下界面：二：查询USB串口（COM）将本公司供应的“数据线”一端连接“编程遥控器” ，另一端连接到“电脑的USB接口” ，将恒流源的市电连接线连接上AC220V市电，用“编程遥控器”对准恒流源红外通信模块（如上图）接通市电，当红色指示灯亮起，恒流源进入放电状态.（灯具的连接线可以短暂不接）接着对电脑连接数据线的串口进行查找：1：在桌面上鼠标右键点击“我的电脑” →“属性” →“硬件” →“设备管理器” ，出现下图2、点击“端口（COM和LPT）”选项，（请务必选择对应的端口号，依据连接电脑上的USB端口不同，端口号通常显示为COM3 - COM9之间）见下图例对应为：USB-SERTAL CH341A (COM3)，此时该电脑的USB口对应的端口号为COM33： 回到限制台界面，点击限制台左上角的第一个菜单“系统”，选择“系统设置” ：在“端口号”选项中选择与电脑“设备”选项中对应的COM串口，其他选项不用选选择完成后干脆点击下面的“确定”最终点击刷新串口的快捷键：第4个图标（绿色标），如下图：刷新胜利后该图标变为红色标，如下图刷新后限制台左下角显示“串口胜利打开”即可，见下图： 4：点击左上角的其次个菜单“操作”，选择“读取限制器参数”出现下图：（恒流源接通市电后，绿灯亮起，约数秒钟左右，绿灯闪耀一下后，进入正常工作状态，此时才可以对恒流源进行：“读取限制器参数” 的操作）干脆选择“确定” ，全部数据读取胜利后如下图：最终干脆点击“关闭” 按钮，接下来可以对恒流源参数进行设置了。
三：参数设置方法点击左上角的其次个菜单“操作”，选择“设置限制器参数”，出现下图：1：基本参数：数据读取胜利以后，您会在“基本参数”里看到本款恒流源的对应型号为：PL220AC120W－A （本软件平台通用本公司各种型号的防水限制器、市电互补限制器、DC-DC恒流电源、AC-DC恒流电源），因为型号众多，型号选择错误会导致系统不能正常工作，所以从2023年6月以后向客户供应的软件版本都已屏蔽了型号选择的功能只要您在前面的操作步骤中“读取限制器参数”，每款产品所对应的具体型号会自动显示出来 2：工作参数1、出厂默认设置：备注： 所接灯最大功率 此选项不用填写本软件平台因为支持其他型号产品，此选项不针对本款型号恒流源，填写任何参数都可以） 上图图解：当市电给本款恒流源通电后，恒流源将以320mA的电流恒定输出，工作时间为800分钟，从市电每晚开启时计时假如不须要整夜放电，假设只须要每晚开灯4小时，只须要在本款恒流源里面设置240分钟就可以了 上图为恒流源出厂默认设置，开灯时长为800分钟，输出电流为：320mA。
请依据您须要的输出电流进行设置，或者要求我公司出厂前设置您所要的参数2、节电关闭设置： 如下图，假如你须要对放电后的某一段时间关闭负载，干脆将电流填写为：0那么该时段，负载将会被关闭如下图） 如上图，当您所安装的路灯所在区域深夜时段无人员出入，允许深夜时段关闭假设您运用的LED灯，输出最大电流为1000mA，你可以将深夜时段关闭若干小时以节电，最大化节约能源上图释义：每天晚上市电开启后，路灯将以最大功率（1000mA）工作300分钟，工作300分钟以后，正值深夜无人活动时间段，关闭负载240分钟后再开启360分钟上图三个时段的工作时间总和为900分钟，合计15小时市电傍晚开启时，路灯点亮，恒流源起先计时，市电早晨断电时路灯被自动关闭备注：本款恒流源主要针对AC220V市电道路的路灯设计，未设计24小时连续放电模式，您安装的路灯项目每天傍晚须要自动开启一次市电3、电流调整设置： 假如您的运用环境不允许夜间关闭路灯，但是允许深夜降低路灯的亮度，你可以进行三个时段的不同输出电流设置如上图，假设您运用的LED灯，输出最大电流为1000mA，您可以将整夜划分成3个不同的时间段，每个时间段输出不同的功率（电流）上图释义：第一时间段以1000mA 电流工作280分钟； 其次时间段以 350 mA 电流工作320分钟； 第三时间段以 700 mA 电流工作300分钟。
通过分时段调整路灯的功率，比传统照明模式节约了更多的市电能源，呼应了整个国际社会对节能减排的要求参数全部设置完成以后，选择下面的“设置”按钮，最终点击“确定” 全部参数设置胜利后，点击“关闭”按钮显示如上图，设置好的参数已经可以在限制台上显示，此时，整个恒流源设置完毕，路灯可以依据你所设置的参数为行人服务了四：恒流源指示灯对应工作状态表五：恒流源参数表 型号：PL220AC120W-A额定输入电压AC180V-260V额定输出电压DC80-180V最大转换效率90%最大功率因素99%放电电流100-1080mA（三时段可调）支持负载类型LED灯具最大输出功率120W工作环境温度—35~60℃防护等级IP65负载开路爱护有负载短路爱护有负载过压爱护有负载过流爱护有负载过功率爱护有负载反接爱护有自身过温爱护有防雷爱护有启动电流软爱护有无线设置/读取功能有限制器的重量约700g限制器的外壳尺寸25CM×10CM×5CM产品适用范围AC220V市电LED路灯照明系统 六： 备 注1： 本款恒流源输入为沟通高电压，输出为直流高电压，若您并非专业电力从业人员，请勿操作本产品；操作前如有疑问请刚好致电生产厂家。
2： 假如在户外施工现场，接线前请先断开市电，切勿带电施工3： 假如您在试验室测试本产品，为了您的平安，建议将恒流源的市电连接线连接到专用电力插头上再进行操作，将LED灯连接线连接在绝缘套夹上如下图所示）4：LED灯的电路设计要求：（以下针对单颗1W，电压在3.3V左右的灯珠）一：本款恒流源的输出电流最大为1080mA， LED灯的并联方式请在1并-3并之间选择；二：本款恒流源的输出电压为DC80-180V，LED灯的每路串联方式在24-54颗之间选择；三：本款恒流源的设计最大输出功率为120W，您所设计的LED灯，输出电流乘以输出电压，乘积不能超过120W技术询问：。
