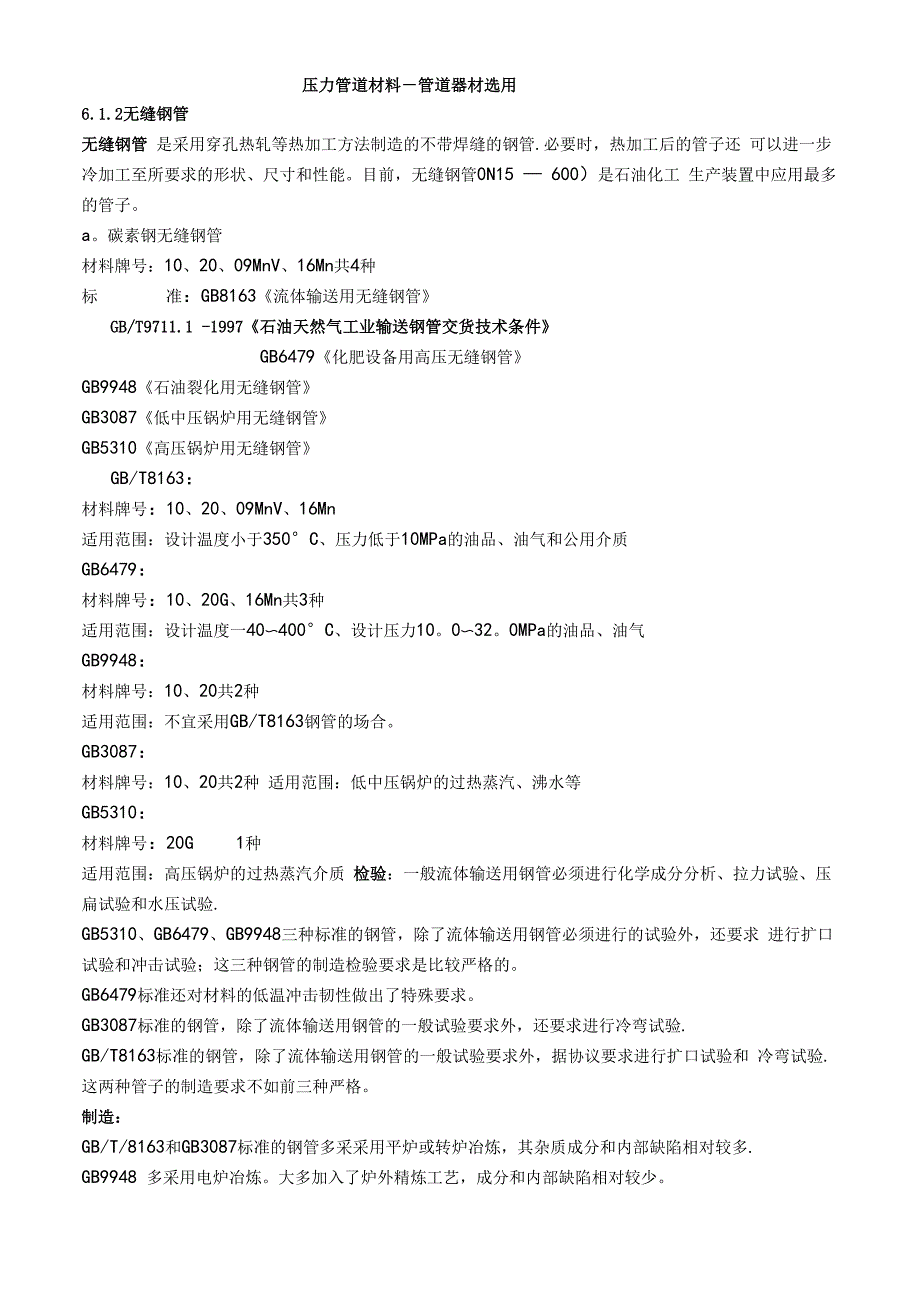

凡是低温下(小于一20°C)使用碳素钢钢管应采用GB6479标准，只有它规定了对材料低温冲 击韧性的要求GB3087和GB5310标准是专门为锅炉用钢管而设置的标准《锅炉安全监察规程》强调指出， 凡与锅炉相连的管子都属监察范围，其材料与标准的应用都应符合《锅炉安全监察规程》的 规定，故锅炉、电站、供暖以及石化生产装置中用到的公用蒸汽管道(由系统供给)等都应采 用 GB3087 或 GB5310 标准大大值得注意的是，质量好的钢管标准，钢管的价格也比较高，如GB9948比GB8163材料的 价格高近1 /5 ，因此，在选用钢管材料标准时，应依据使用条件综合考虑，既要可靠又要经济b. 铬钼钢和铬钼钒钢无缝钢管 石油化工生产装置中，常用的铬钼钢和铬钼钒钢无缝钢管标准有GB9948《石油裂化用无缝钢管》GB6479《化肥设备用高压无缝钢管》GB5310《高压锅炉用无缝钢管》GB9948包含的铬钼钢材料牌号：12CrMo、15CrMo、1Cr2Mo、1Cr5Mo共4种GB6479包含的铬钼钢材料牌号：12CrMo、15CrMo、1Cr5Mo共3种GB5310包含的铬钼钢和铬钼钒钢材料牌号：15MoG、20MoG、12CrMoG、15CrMoG、12Cr2MoG、 12Cr1MoVG 共 6 种c。
不锈钢无缝钢管常用的不锈钢无缝钢管标准有：GB/T14976、GB13296、GB9948、GB6479、GB5310共五个标准 其中，后三个标准中仅列出了两三个不锈钢材料牌号，而且是不常用的材料牌号因此，当工 程上选用不锈钢无缝钢管标准时，基本上都选用GB/T14976和GB13296标准GB/T14976《流体输送用不锈钢无缝钢管》：材料牌号：0Cr18Ni9(304)、00Cr19Ni10 (304L)、0Cr17Ni12Mo2 (316)、00Cr17Ni14Mo2(316L)、 0Cr18Nil0Ti(321)、0Cr18Ni11Nb(347)、0Cr25Ni20(310)等 共 19 种适于一般流体的输 送GB13296《锅炉、热交换器用不锈钢无缝钢管》：材料牌号：0Cr18Ni9 (304)、00Cr19Ni10 (304L)、0Cr17Ni12Mo2 (316)、00Cr17Ni14Mo2(316L)、0Cr18Nil0Ti (321)、 0Cr18Ni11Nb(347)、 0Cr25Ni20 (310)等 共 25 种探“304”代号为ASTM标准中的对应牌号探 其中超低碳不锈钢(00Cr17Ni14Mo2、00Cr19Ni10)具有优良的抗腐蚀性能，在一定条件下， 可代替稳定型不锈钢(0018Ni10Ti、0Cr18Ni11Nb)用于抗介质的腐蚀；探 超低碳不锈钢高温机械性能较低，一般仅用于温度低于525°C的条件下；探 稳定型奥氏体不锈钢既具有较好的抗腐蚀性能，又有较高的高温机械性能，但0Cr18Ni10Ti 中的 Ti 在焊接过程中易被氧化而失掉，从而降低了其抗腐蚀性能，其价格较高,这类材料一 般用在较重要的场合.探0Cr18Ni9、0Cr17Ni12Mo2具有一般的抗腐蚀性能，价格便宜，因此被广泛应用。
6.2 管件常用的管件有：弯头、三通、异径管(大小头)、管帽、加强管嘴、加强管接头、异径短节 螺纹短节、活接头、丝堵、仪表管嘴、软管站快速接头、漏斗、水喷头、管箍等管道的拐弯以前由现场煨制，该方法劳动强度大、效率低，，材料的组织状态和性能也不好 而且往往因管壁厚减薄而导致拐弯处成为整个管道的薄弱环节；管道的分支一般是在管子上 直接开孔连接，此处有时虽然进行补强，但焊缝一般为角焊缝，受力状况不好，焊缝质量也 不易控制，因此，该处往往也成为管道的薄弱环节.采用管件后，较好地解决了上述问题.因此， 现在的压力管道已大量采用各种各样的管件，其投资约占整个管道投资的 1/51 连接形式 管件之间、管件和管子之间常用的连接型式有对焊连接、承插焊连接、螺纹连接和法兰连接a 对焊连接它是DNM50的管道及其元件常用的一种连接型式对于DNW40的管子及其元件，因为它的壁厚一般较薄，采用对焊连接时错口影响较大，容易烧穿，焊接质量不易保证，故此时一般不采 用对焊连接但下列几种情况例外：1) 对于DNW40、壁厚大于等于SCH160的管道及其元件，其壁厚已比较厚，采用对焊连接 时前面所述的问题已不存在，故也常用对焊连接；2) 有缝隙腐蚀介质(如氢氟酸介质)存在的情况下，即使DNW40、壁厚小于SCH160，也采用 对焊连接，以避免缝隙腐蚀的发生，此时在焊接施工时常采用小焊丝直径、小焊接电流的氩弧 焊而不用一般的电弧焊；3) 对润滑油管道，当采用承插焊连接时，其接头缝隙处易积存杂质而对机械设备产生不利影 响，此时也应采用对焊连接；b. 承插焊连接它多用于DNW40、管壁较薄的管子和管件之间的连接。
承插焊连接必定为一个是插口，另一个则为承口管件一般异径短节、螺纹短节等为插口管件；弯头、三通、管帽、加强管嘴、活接头、管箍等为承口管件在应用中应考虑这些管件之间 的搭配组合以及所需的结构空间螺纹连接螺纹连接也多用于DNW40的管子及其元件之间的连接常用于不宜焊接或需要可拆卸的场 合螺纹连接件有阳螺纹和阴螺纹之分常用的管件中，螺纹短节为阳螺纹，而弯头、三通、管帽、活接头等多为阴螺纹，使用时应 注意它们之间的搭配和组合螺纹连接与焊接相比,其接头强度低，密封性能差，因此其使用 时，常受下列条件的限制：1） 螺纹连接的管件应采用锥管螺纹;2） 螺纹连接不推荐用在大于200°C及低于一45°C的温度下；3） 螺纹连接不得用在剧毒介质管道上;4） 螺纹连接不推荐用在可能发生的腐蚀、缝隙腐蚀或振动、压力脉动及温度变化可能产生交 变载荷的管道上；5） 用于可燃气体管道上时，宜采用密封焊进行密封常用的锥管螺纹可分为：550锥管螺纹（多用于欧洲）600锥管螺纹（多用于美国）（IS07/1 ）为55o锥管螺纹日本标准同时包含55o锥管螺纹和600锥管螺纹两种GB7306为55锥管螺纹 等同采用（IS07/1）螺纹锥度为：1：16；牙型角：550尺寸范围：1/16”〜6”螺纹标志代号：R （圆锥外螺纹）Rc（圆锥内螺纹）GB12716 为 60。
锥管螺纹等同采用（ANSI/ASME B 1.20.1）螺纹锥度为：1：16；牙型角：600尺寸范围:1/16”〜12"标识:NPT两种圆锥管螺纹不能互换2.2对焊管件常用的对焊管件包括弯头、三通、异径管（大小头）和管帽,前三项大多采用无缝钢管或焊接 钢管通过推制、拉拔、挤压而成，后者多采用钢板冲压而成它们通过公称壁厚等级（管子表号或壁厚值）来实现与管子等强度，至于其局部应力集中的补 强，是制造厂应解决的事情.制造厂应对对焊管件的强度进行设计，并通过验证试验法进行验 证 弯头长半径弯头（R=1.5DN）： —般情况下，应优先采用；短半径弯头（R = 1.0DN）：多用于尺寸受限制的场合•其最高工作压力不宜超过同规格长半径 弯头的0弯管（R = nDN）:用于缓和介质在拐弯处的冲刷和动能，可用到R=3DN、6DN、10DN、20DN 根据制造方法不同又分为推制弯头、挤压弯头和焊制斜接弯头推制弯头和挤压弯头：常用于介质条件比较苛刻的中小尺寸管道上 焊制斜接弯头：常用于介质条件比较缓和的大尺寸管道上，同时要求其弯曲半径不宜小于其 公称直径的1.5倍当斜接弯头的斜接角度大于450时，不宜用于剧毒、可燃介质管道上，或 承受机械振动、压力脉动及由于温度变化产生交变载荷的管道上.b。
三通同径三通异径三通y型三通 常常代替一般三通，用于输送有固体颗粒或冲刷腐蚀较严重的管道上 异径管（大小头）…通常有同心异径管偏心异径管d 管帽（封头）.有平盖封头标准椭圆封头平封头制造较容易，价格也较低，但其承压能力不如标准椭圆封头，故它常用于DNW100、 介质压力低于1.0MPa的条件下标准椭圆封头为一带折边的椭圆封头，椭圆的内径长短轴之 比为2:1，它是应用最广的封头在很多情况下，如管廊上的管子端部，管帽都由法兰代替，以便于管子的吹扫和清洗 3承插焊和螺纹连接管件它一般是指DNW40的管道元件，包括弯头、三通、加强管嘴、加强管接头、管帽、管箍、异 径短节、活接头、丝堵、仪表管嘴、软管站快速接头、水喷头等 4常用管件标准国家标准:GB12459—90 钢制对焊无缝管件 DN=10—500mm A、B系列GB/T13401 —92钢板制对焊无。
