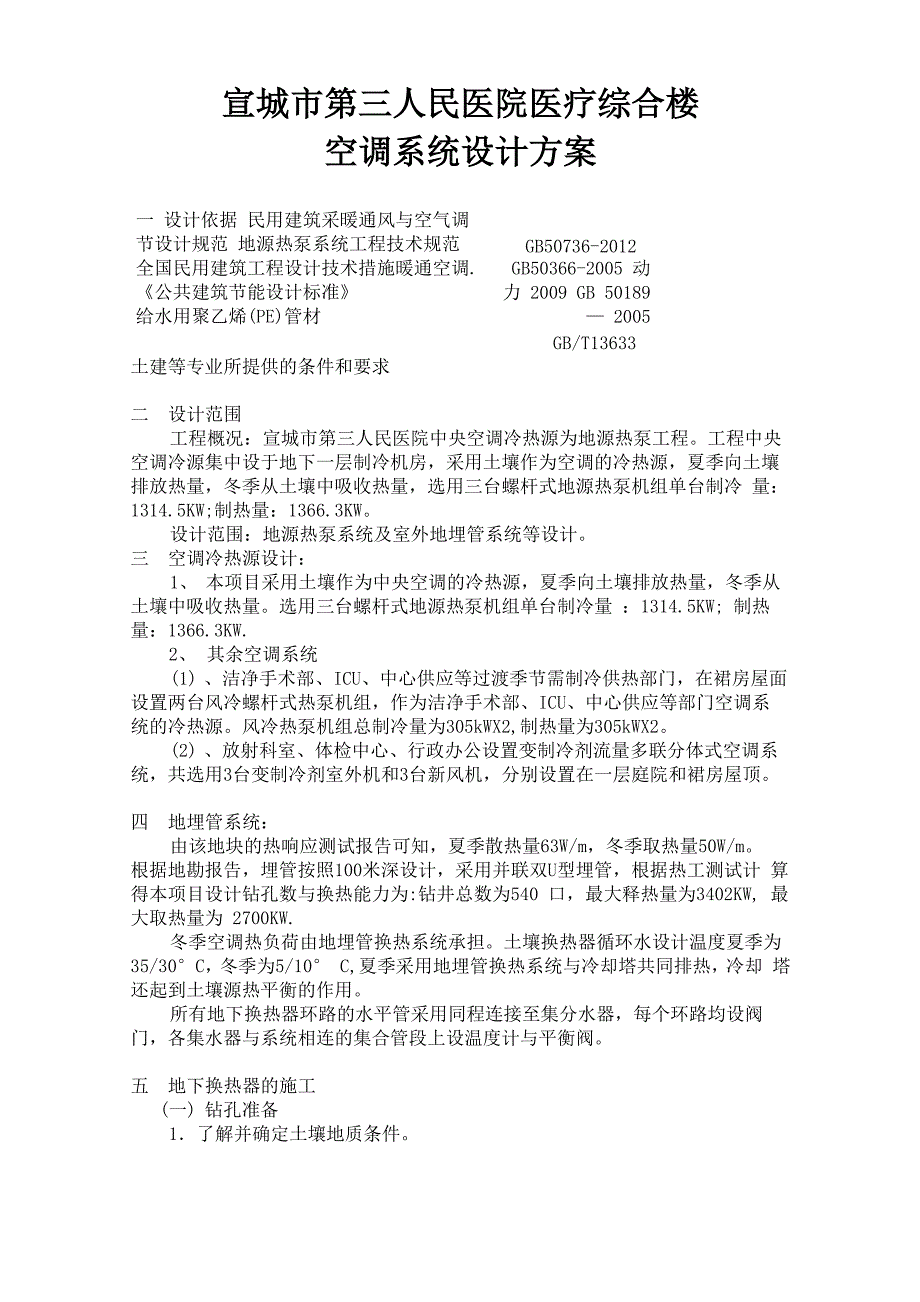

宣城市第三人民医院医疗综合楼空调系统设计方案一 设计依据 民用建筑采暖通风与空气调节设计规范 地源热泵系统工程技术规范 全国民用建筑工程设计技术措施暖通空调. 《公共建筑节能设计标准》给水用聚乙烯(PE)管材GB50736-2012GB50366-2005 动力 2009 GB 50189 — 2005GB/T13633土建等专业所提供的条件和要求二 设计范围工程概况：宣城市第三人民医院中央空调冷热源为地源热泵工程工程中央 空调冷源集中设于地下一层制冷机房，采用土壤作为空调的冷热源，夏季向土壤 排放热量，冬季从土壤中吸收热量，选用三台螺杆式地源热泵机组单台制冷 量：1314.5KW;制热量：1366.3KW设计范围：地源热泵系统及室外地埋管系统等设计三 空调冷热源设计：1、 本项目采用土壤作为中央空调的冷热源，夏季向土壤排放热量，冬季从 土壤中吸收热量选用三台螺杆式地源热泵机组单台制冷量 ：1314.5KW; 制热 量：1366.3KW.2、 其余空调系统(1) 、洁净手术部、ICU、中心供应等过渡季节需制冷供热部门，在裙房屋面 设置两台风冷螺杆式热泵机组，作为洁净手术部、ICU、中心供应等部门空调系 统的冷热源。
风冷热泵机组总制冷量为305kWX2,制热量为305kWX22) 、放射科室、体检中心、行政办公设置变制冷剂流量多联分体式空调系 统，共选用3台变制冷剂室外机和3台新风机，分别设置在一层庭院和裙房屋顶四 地埋管系统：由该地块的热响应测试报告可知，夏季散热量63W/m，冬季取热量50W/m 根据地勘报告，埋管按照100米深设计，采用并联双U型埋管，根据热工测试计 算得本项目设计钻孔数与换热能力为:钻井总数为540 口，最大释热量为3402KW, 最大取热量为 2700KW.冬季空调热负荷由地埋管换热系统承担土壤换热器循环水设计温度夏季为 35/30°C，冬季为5/10° C,夏季采用地埋管换热系统与冷却塔共同排热，冷却 塔还起到土壤源热平衡的作用所有地下换热器环路的水平管采用同程连接至集分水器，每个环路均设阀 门，各集水器与系统相连的集合管段上设温度计与平衡阀五 地下换热器的施工(一) 钻孔准备1．了解并确定土壤地质条件2 ．确定地下综合管线分布及设置情况，并做好明显的标识记号3 ．平整土地，根据地埋管施工图，用白灰标示具体钻孔位置及总管坑槽位 置4 ．确认钻孔支架打设位置5 ．确认钻孔机械电源容量及供给情况。
6 ．提供水源至钻孔现场二）工程钻孔1 ．根据工程实际情况，随时填写记录表并及时分析土壤实际状况特殊情 况，每钻孔5 米深度须填写记录表2. 地下埋管换热器采用钻孔垂直埋管，钻孔直径为①150mm，孔间距为4.5 米x4.5米，换热器材质与规格为：SDR11系列HDPE （高密PE100）管，外径与 壁厚为 D25x2.3mm3. 确保钻孔深度：钻孔深度以设计为准，并做好记录4. 施工时，可根据工程需要和土壤情况，钻孔深度可适当增加，并做好记 录便于埋设相应的管道5. 钻孔完毕后，应及时埋设管道并灌浆， 并埋设 PVC 保护套管三） 地埋立管施工1. 管材采用高密度聚乙烯材料，所有的聚乙烯管都要用专用的热熔设备进 行热熔连接，必须根据生产厂家的说明进行施工2. 管道拉直，采用成品U型弯3. 下料，根据钻孔深度确定立埋管的长度，每孔四根4. 管内充注清水试压，并在口上加压力表，确保管内压力达到设计的实验 压力5 .管道保压，保压时间应严格按照《地源热泵系统工程技术规范》 （GB50366-2005）中相关条款进行6. 保压合格后，填写试压验收记录7. 把扎好的管子逐渐放入钻好的孔内，放入时，严禁突然放手，否则管子 浮起后难以再放入。
8. 放好埋管、灌浆前，应固定埋管，并在孔和管子之间的缝隙放入一些细 黄沙并用石块等固定管口9. 严格作好到管口临时封闭记录埋管前端编号及尾端编号，确保立管深 度与孔深相当四） 立管回填1 .钻孔结束，放好竖埋管后，采用膨润土和细沙的混合物回填，混合比例为 1:9采用高压泥浆泵底部压浆回灌保证回填密实性，导热系数不小于孔壁导热系 数2. 回填物膨胀凝固需24小时以上，此前严禁进入下一步施工五） 地埋横管施工1. 根据图纸及现场要求备料管道连接同样需用原厂提供专用热熔器对管 路进行熔接焊接2. 立埋管施工完成后，根据设计开挖横埋管沟槽，深度应不低于地下室底 板-500mm沟槽与立管交叉处应特别注意立管保护不受破坏管沟内填充至少 200mm厚度的细黄沙，且确保周围200mm范围内无石头及金属硬物3. 横管沟槽开挖宽度表沟槽内横管数量1根2根3根4根5根6根沟槽宽度（mm）8008008001000120012004．管道连接前应确保管道内壁及接口清洁5 ．待所有接口都熔接好后，整个地埋管系统要充注清水保压，试验压力与 立埋管实验压力一致保压按《地源热泵系统工程技术规范》 （GB50366-2005） 中相关条款进行。
6．横埋管出土至进户之间的管道应保温 ,且做防水保护外壳.穿墙应按规范 设置穿墙套管六）横管回填1 ．系统试压合格，确认无漏后，才可以回填土壤2 ．回填土首层应为至少 200mm 厚度的细黄沙，且确保其中无石头及其它硬 物，并覆以水泥板其上；200mm以外用一般无尖锐杂物的原土回填3. 室外横埋管相对地下室底板-1000mm七）系统试压1 .竖直地埋管换热器插入钻孔前，应做第一次水压试验在试验压力下 （1.5MPa），稳压至少15min,稳压后压力降不应大于3%,且无泄漏现象；将其 密封后，在有压状态下插入钻孔，完成灌浆之后保压1h水平地埋管换热器放 入沟槽前，应做第一次水压试验在试验压力下，稳压至少15min，稳压后压力 降不应大于 3%，且无泄漏现象2. 垂直或水平地埋管换热器与环路集管装配完成后，回填前应进行第二次水 压试验在试验压力下，稳压至少30min，稳压后压力降不应大于3%,且无泄 漏现象3. 环路集管与机房分集水器连接完成后，回填前应进行第三次水压试验在 试验压力下，稳压至少2h,且无泄漏现象4. 地埋管换热系统全部安装完毕，且冲洗、排气及回填完成后，应进行第四 次水压试验。
在试验压力下，稳压至少12h，稳压后压力降不应大于3% 八 ） 系统清洗 系统清洗在水系统设备和管道全部连接完毕后进行九） 、其它未详之处均按国家有关规范、规定和标准执行机房主要设备与材料明细表编 号名称型号与规格单位数 量设备 品牌1螺杆式地源 热泵机组EER=5.24C0P=4.62参考型号：PSRHH-3302台2克莱 门特制冷量：1314.5KW;制热量：1366.3KW.制冷输入功率：250.7KW;制热输入功 率：295.3KW.制冷时：冷冻水进出口温度：7/12°C，冷凝 器进出口温度：30/35C制热时：热水进出口温度：40/45 C，蒸发 器进出口温度：10/5 C制冷时：蒸发器水阻力：69kpa,水流量： 226.1m3/h;冷凝器水阻力：59kpa•水流量：266.6m3/h;制热时：蒸发器水阻力：47.3kpa，水流量： 187.3m3/h;冷凝器水阻力：46kpa•水流量：235.0m3/h;设备尺寸：4500 X 1150 X 2170(mm)2螺杆式地源 热泵机组EER=5.24C0P=4.62参考型号:PSRHH-3302台1克莱 门特制冷量：1314.5KW;制热量：1366.3KW.制冷输入功率：250.7KW;制热输入功 率：295.3KW.制冷时：冷冻水进出口温度：7/12°C，冷凝 器进出口温度：30/35C制热时：热水进出口温度：40/45 C，蒸发 器进出口温度：10/5 C制冷时：蒸发器水阻力：69kpa,水流量： 226.1m3/h;冷凝器水阻力：59kpa•水流量：266.6m3/h;制热时：蒸发器水阻力：47.3kpa，水流量： 187.3m3/h;冷凝器水阻力：46kpa•水流量：235.0m3/h;设备尺寸：4500 X 1150 X2170(mm)3冷却塔参考型号:LRCM-H-250台1良机标准水量G=250m3/h,N=5.5x2KW,风叶直 径：1800mm;运行重量：5560Kg,塔体扬程： 3.8m设备尺寸：4885 X3135X 3730(mm)4空调循环泵参考型号：GIS150*125-315-30/4台2ITTL=243m3/h、 H=33m、 N=30KW5空调循环泵参考型号 GIS150*125-315-30/4L=243m3/h、 H=33m、 N=30KW台1ITT6地源循环泵参考型号：NBG 150-125-315/317L=243m3/h、 H=33m、 N=30KW台2ITT7冷却水泵参考型号：NBG 150-125-315/317L=243m3/h、 H=33m、 N=30KW台2ITT8全程综合水 处理器参考型号:YTQS-350最大流量：840T/H；功率：390W；外形尺寸：860X820X1600(mm)台2南京 贝特9全程综合水 处理器参考型号:YTQS-200最大流量：260T/H；功率：320W；外形尺寸：800X720X1250(mm)台1南京 贝特10膨胀水箱 (空调侧)(LxWxH)1400x1400x1200台111膨胀水箱 (地源侧)(LxWxH)1400x1400x1200台112分水器DN600承压1.0MPa,材质：Q235B钢 厚 度:6mm台1空调侧13集水器DN600承压1.0MPa,材质:Q235B钢 厚 度:6mm台1空调侧14分水器DN600承压1.0MPa,材质:Q235B钢 厚 度:6mm台1地源 侧15集水器DN600承压1.0MPa,材质:Q235B钢 厚 度:6mm台1地源 侧16能量计个117自力式压差 控制阀DN150个1工程项目投资概算汇总表序号单项工程名称金额（元）1室外部分4865585.292水系统8301845.433新风、送风、回风系统2866722.964排风系统919417.235多联机及风冷热泵系统1436052.74合计18389623.65。
