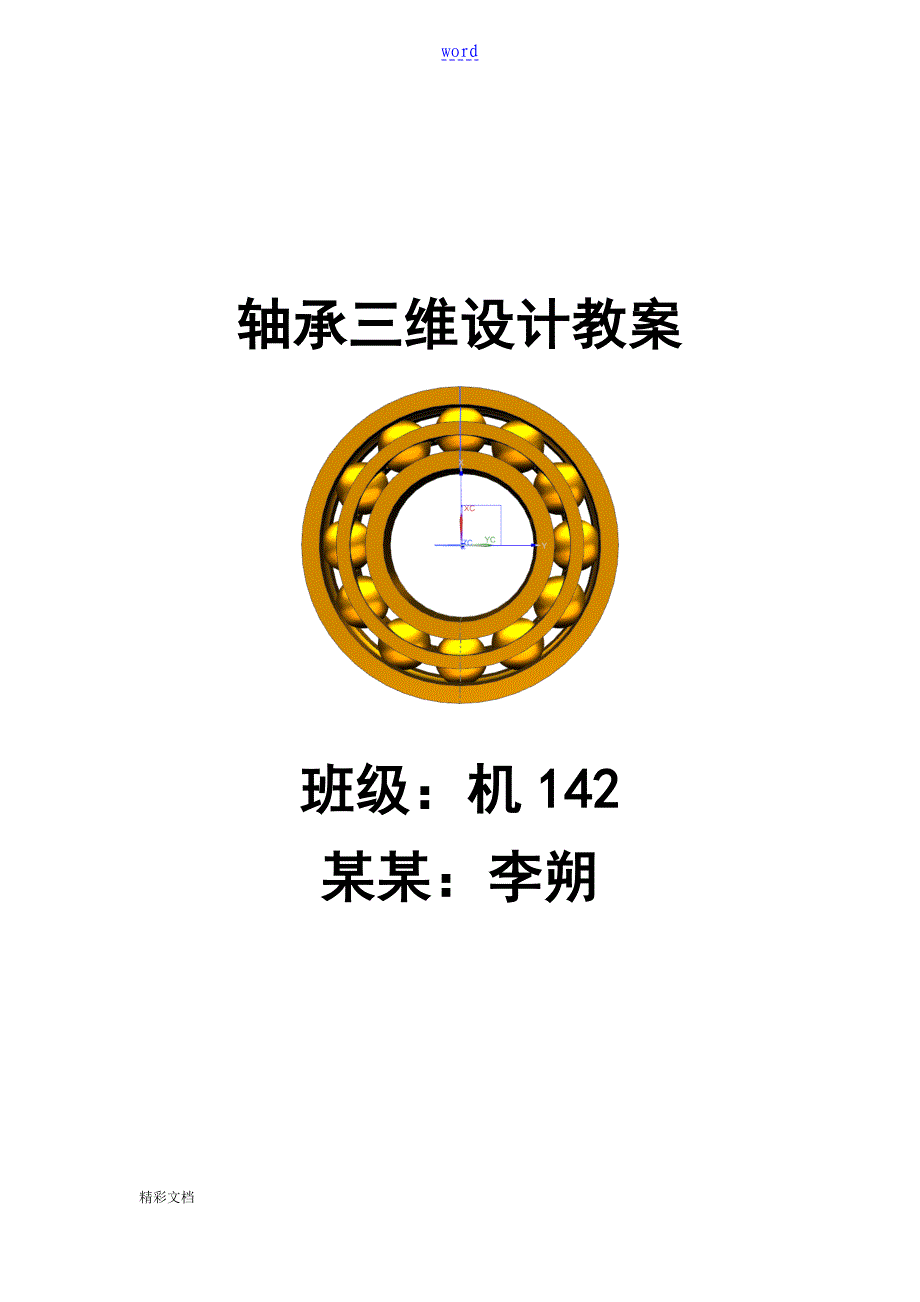

word轴承三维设计教案班级：机142某某：李朔目录1轴承三维设计任务 2 2〔1〕装配文件的创建 2〔2〕骨架的设计 6〔3〕内圈的设计 15〔4〕外圈的设计 16〔5〕保持架的设计 17〔6〕滚珠的设计 21〔7〕设置引用集 23〔8〕心得体会 241轴承三维设计任务本教案要设计的轴承如图1所示设计中主要考虑结构合理以与参数化设计思想图1 轴承三维图〔1〕装配文件的创建〞模型-装配〞文件并把文件命名为“zhoucheng-6207〞,如图2所示.图2 文件的创建2.按图3所示，点击标题栏上的“装配〞，选择“组件-添加组件〞弹出如图4所示的对话框选择“模型-模型〞并命名为“gujia-6207〞点击“确定键〞在弹出的如图5所示的对话框单机“确定键〞图3图4图5“2〞依次创建、“neiquan-6207〞、“waiquan-6207〞、“baochijia-6207〞、“gunzhu-6207〞，创建完成后，在装配导航器会出现如图6所显示的效果图6〔2〕骨架的设计“首选项-草图〞弹出如图7所示的对话框，将“连续自动标注尺寸〞前的去掉图7 草图首选项2.“将部件导航器〞下的“基准坐标系〞点击右键选择“显示〞。
图8 部件导航器3.创建草图，在x轴右侧画一个直径为“〞的圆，如图8所示图84.在圆的左侧画一个高为差不多为17的矩形如图9所示图9“转换为参考〞如图10所示图106.如图11所示，在标题栏上单击“插入-草图曲线-镜像曲线〞在弹出的镜像曲线对话框中的“选择对象〞选择所化的矩形，“中心线〞选择参考线如图12所示，并单击确定图11图127.在两个矩形中间再画一个差不多高为15的矩形，如图13所示图138.草图原点和圆中心并转换为参考，如图14所示图14“几何约束〞并选择“点在曲线上〞，“选择要约束的对象〞选择圆心，“选择要约束到的对象〞选择上述步骤所画的参考线，并按照此步骤把“草图原点〞约束到参考线上，如图15所示图16“水平约束〞选择步骤8所画的参考线完成此约束图17“中点约束〞，“选择要约束的对象〞选择圆心，“选择要约束到的对象〞选择第一和第二个矩形的任意一条竖边完成约束，如图18所示图18“自动判断尺寸〞按照如图19所示进展尺寸约束图1913.在草图y轴上画一条竖直线并转换为参考如图20所示图2014.如图21，在标题栏上选择“插入-草图曲线-镜像曲线〞将右侧所画的图像镜像到左侧，并将左侧图像转换为草图如图22所示。
图21图2215.按照如图23所示用尺寸约束相应距离此时已显示“草图已完成约束〞并完成草图图23图24〔3〕内圈的设计“装配导航器〞下选择“neiquan-6207〞在标题栏上选择“插入-关联复制-wave几何连接器〞按照图27所示按箭头方向选择内侧矩形的四条曲线并用此方法选择圆如图28所示图25图26图27图28“回转〞命令按照图29所示选取曲线，指定矢量选取y轴，并单击确定图29〔4〕外圈的设计1. 在“装配导航器〞下选择“waiquan-6207〞在标题栏上选择“插入-关联复制-wave几何连接器〞按照图30所示按箭头方向选择外侧矩形的四条曲线并用此方法选择圆如图31所示图30图311. 选择“回转〞命令按照图32所示选取曲线，指定矢量选取y轴，并单击确定图32〔5〕保持架的设计1. 在“装配导航器〞下选择“baochijia-6207〞在标题栏上选择“插入-关联复制-wave几何连接器〞按照图33所示按箭头方向选择中间矩形的四条曲线并用此方法选择圆如图34所示图33图34“回转〞命令按照图35所示选取曲线，指定矢量选取y轴，并单击确定图352. 选取y-z面创建一草图，并以草图原点为中心画一个直径为12.5的圆，如图36所示。
图364. 如图37所示在标题栏上选取“插入-来自曲线集的曲线-投影〞图37“要投影的曲线和点〞选择所画的圆，“要投影的对象〞选择保持架内环，单击确定，如图28所示图38“拉伸〞选择上述步骤所投影的圆，“限制〞下将“开放轮廓智能体积〞勾上选择“直至延伸局部〞布尔求差如图39所示图39“插入-关联复制-阵列特征〞，选择上述步骤所拉伸的局部，参考点选取中心点，指定矢量选取z轴，布局选择环形，角度方向按如图41所示的参数填写，单击确定图40图41〔6〕滚珠的设计“装配导航器〞下选择“gunzhu-6207〞在标题栏上选择“插入-关联复制-wave几何连接器〞按照图42所示选择圆图42“回转〞命令按照图43所示选取曲线，指定矢量选取y轴，并单击确定图43“插入-关联复制-阵列特征〞，选择上述步骤所拉伸的局部，参考点选取中心点，指定矢量选取z轴，布局选择环形，角度方向按如图44所示的参数填写，单击确定图44〔7〕设置引用集在部件导航器下选取“gujia-6207〞单击右键选择“替换引用集-整个部件〞，按照此步骤分别将“neiquan-6207〞、“waiquan-6207〞、“baochijia-6207〞、“gunzhu-6207〞， 选择整个部件如图45所示。
图45到此轴承三维设计就完成了〔8〕心得体会通过这次课程设计，让我更加深刻了解课本知识，和以往对知识的疏忽得以补充，在设计过程中更加掌握了以前一些模糊的步骤和技巧，但是这次的课程设计，给我相当的根底知识，为我以后工作打下了严实的根底精彩文档。
