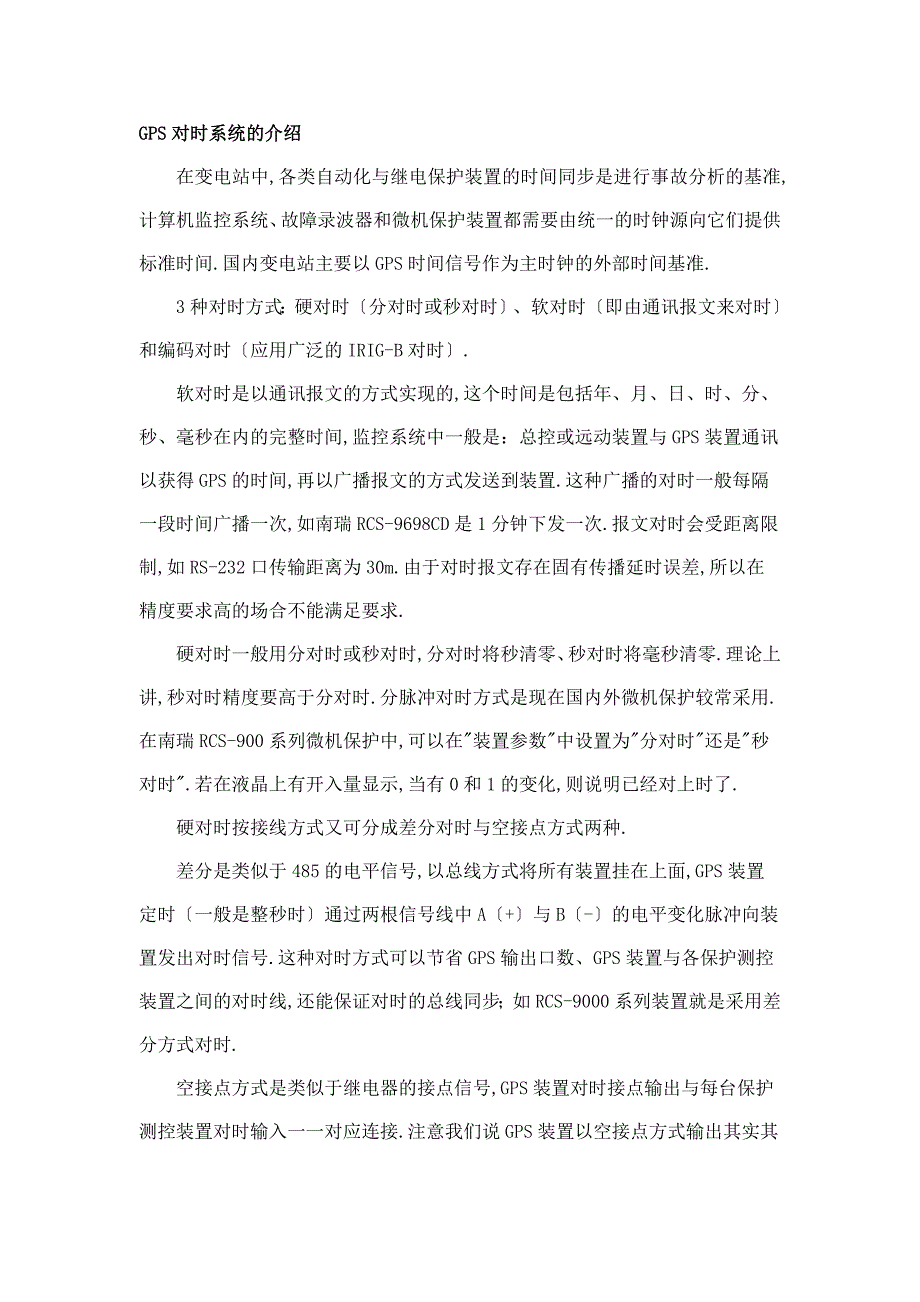

GPS对时系统的介绍在变电站中,各类自动化与继电保护装置的时间同步是进行事故分析的基准,计算机监控系统、故障录波器和微机保护装置都需要由统一的时钟源向它们提供标准时间.国内变电站主要以GPS时间信号作为主时钟的外部时间基准.3种对时方式：硬对时〔分对时或秒对时〕、软对时〔即由通讯报文来对时〕和编码对时〔应用广泛的IRIG-B对时〕.软对时是以通讯报文的方式实现的,这个时间是包括年、月、日、时、分、秒、毫秒在内的完整时间,监控系统中一般是：总控或远动装置与GPS装置通讯以获得GPS的时间,再以广播报文的方式发送到装置.这种广播的对时一般每隔一段时间广播一次,如南瑞RCS-9698CD是1分钟下发一次.报文对时会受距离限制,如RS-232口传输距离为30m.由于对时报文存在固有传播延时误差,所以在精度要求高的场合不能满足要求.硬对时一般用分对时或秒对时,分对时将秒清零、秒对时将毫秒清零.理论上讲,秒对时精度要高于分对时.分脉冲对时方式是现在国内外微机保护较常采用.在南瑞RCS-900系列微机保护中,可以在"装置参数"中设置为"分对时"还是"秒对时".若在液晶上有开入量显示,当有0和1的变化,则说明已经对上时了.硬对时按接线方式又可分成差分对时与空接点方式两种.差分是类似于485的电平信号,以总线方式将所有装置挂在上面,GPS装置定时〔一般是整秒时〕通过两根信号线中A〔+〕与B〔-〕的电平变化脉冲向装置发出对时信号.这种对时方式可以节省GPS输出口数、GPS装置与各保护测控装置之间的对时线,还能保证对时的总线同步；如RCS-9000系列装置就是采用差分方式对时.空接点方式是类似于继电器的接点信号,GPS装置对时接点输出与每台保护测控装置对时输入一一对应连接.注意我们说GPS装置以空接点方式输出其实其内部是一个三极管,有方向性,而且不能承受高电压,一般要求是24伏开入,如果用户是要220V的开入要做特殊的处理.编码对时：目前常用的IRIG-B对时,分调制和非调制两种.IRIG-B码实际上也可以看作是一种综合对时方案,因为在其报文中包含了秒、分、小时、日期等时间信息,同时每一帧报文的第一个跳变又对应于整秒,相当于秒脉冲同步信号.为提高精度,变电站中一般采用硬对时和软对时相结合的方式,即装置通过通讯报文获取年月日时分秒信息,同时通过脉冲信号精确到ms、us,对于有编码对时口〔如IRIG-B〕的装置优先用编码对时.附XJ-GPS800系列卫星时钟装置说明书最新版.目 录一、概述3二﹑技术指标3三、通讯规约41．规约1〔BJT规约〕42．规约2〔BCD规约〕43．规约3〔ST规约,无校验〕54．规约4〔ST规约,有校验〕55．编码方式5四、使用说明61、结构62、功能说明63、基本配置9五、选型说明9.XJ-GPS800系列卫星时钟装置一、概述随着电力系统自动化技术的发展,系统对时间统一的要求越来越迫切,对时间的同步精度也越来越高,我们研制的XJ-GPS800系列卫星时钟装置是专门为电力系统自动化装置提供高精度时间基准的时间同步设备.该设备以美国导航卫星全球定位系统〔GPS〕为时间基准,时间同步精度小于1μs；它选用美国专业生产厂家生产的GPS接收机部件进行二次开发研制而成.它可以同时跟踪场内的12颗GPS卫星,自动选择最佳星座进行定位,定时,输出与UTC时间同步精度小于1μs的时、分、秒,供电力系统需要标准时间尺度的各种自动化装置使用.本设备采用单片机控制,软硬件结合的技术设计,充分利用接收组件的潜力.因此系统具有可靠性高,功能多,精度高,性价比好和操作方便等特点,完全可以满足电力系统时间同步要求.它的使用推广,将大大促进和提高电力系统的事故分析,故障测距和继电保护等自动化技术的发展.二﹑技术指标接收频率： 1575.42MHz,可同时跟踪8~12颗GPS卫星天线射频灵敏度： -166dbw,天线配搭带30米馈线捕获时间：冷启动：≤5分钟 热启动≤2分钟1PPS输出 精度：1μs接口电平：TTL电平 极性：正脉冲脉宽： 100ms 阻抗：50Ω前沿： 100ns1PPM输出精度：1μs 接口电平：TTL电平 极性：正脉冲 脉宽： 100ms 阻抗：50Ω前沿： 100ns1PPH输出精度：1μs 接口电平：TTL电平 极性：正脉冲 脉宽： 100ms 阻抗：50Ω前沿： 100ns静态空接点静态空接点与TTL电平信号的对应关系为接点闭合对应TTL电平的高电平,接点打开对应TTL电平的低电平,接点由打开到闭合的跳变对应准时沿.准时沿： 1μs〔高速光隔〕,9μs〔低速光隔〕隔离方式：光电隔离输出方式：有源,无源允许最大Vce电压： 24/220 VDC〔预定,正常配置24VDC〕允许最大Ice电流：50mARS-485前沿： 100ns精度1μs电源 输入电压范围：交直流110V~220V±10%最大输出功率： 30W输入频率范围： 47~63Hz工作温度范围：–10~+55℃三、通讯规约XJ-GPS800系列卫星时钟装置既提供软件对时,又提供硬件对时.软件对时分为报文和编码两种方式,输出时间信息为：年,月,日；星期；时,分,秒.硬件对时有：时脉冲、分脉冲、秒脉冲三种方式,在整时、整分或整秒时输出同步脉冲,使接收时间的设备的时\分\秒与GPS的时\分\秒同步.采用报文方式对时有以下五种通讯规约可选.规约设置方法：〔出厂预设为规约4,ST有校验〕JP1JP2规约类型ONONBJTONOFFBCDOFF ON ST无校验 OFF OFFST有校验波特率设置方法：〔出厂预设为9600bps〕JP3波特率 ON4800bps OFF 9600bps1． 规约1〔BJT规约〕接口标准：RS232\RS485\RS422通讯速率：4800~9600b/s可选,出厂预置9600bit/s数据位：8位.起始位：1位停止位：1位校验位：无输出报文格式：BJT,YYYYMMDD,hhmmss,±####.##,HHFFPP,ff.f1f1f1其中：BJT表示时间,YYYY为年,MM为月,DD为日,hh为时,mm为分,ss为秒,±表示钟差的符号,####.##为钟差值(标准钟—工频钟)单位为秒,HHFFPP分别为工频钟的时,分,秒.ff.f1f1f1为工频,单位为赫兹.为结束标志.正常情况,只发语句.当出现信号丢失或接收卫星少于3颗时,发告警语句如下.告警语句：ERR,YYMMDD,hhmmss注：告警语句是表示GPS时钟与卫星失步时的时间.报文每秒发送一次,起始位与标准秒的同步误差小于0.2ms2． 规约2〔BCD规约〕接口标准：RS232\RS485\RS422通讯速率：4800~9600b/s可选,出厂预置9600bit/s数据位：8位起始位：1位停止位：1位校验位：无输出报文格式：HHMMSSYYMMDDFFF1F1F2F2H2H2M2M2S2S2其中：为起始符,为工频标志,为工频钟标志,为结束标志,以上字符均为ASCⅡ码.HHMMSSYYMMDD分别为时间的时,分,秒,年,月,日.FF为工频的整数部分.F1F1为工频的小数点后第一、第二位.F2F2为工频的小数点后第三、第四位.H2H2M2M2S2S2分别为工频钟的时,分,秒.以上数据均为压缩BCD码.3． 规约3〔ST规约,无校验〕接口标准：RS232/485/TTL波特率：4800~9600b/s可选,出厂预置9600bit/s数据位：8位〔ASCII码〕起始位：1位停止位：1位校验位：无工作方式：异步输出报文格式：SThhmmssDDMMYYAFhhmmssffffB其中：ST为码头,Hhmmss为时分秒,DDMMYY为日 月 年 ,A为标准时间结束,F为工频时间开始,hhmmss为工频时分秒,ffff为电网的频率,如4999表示49.99Hz,B为结束标志.4． 规约4〔ST规约,有校验〕接口标准：RS232/485/TTL波特率：4800~9600b/s可选,出厂预置9600bit/s字节：1位起始位,8位数据位,1位停止位,无校验帧格式：< S > < T > D D D D D D D D D D D D D D D < A > ↑↑↑↑↑↑↑↑↑↑↑↑↑↑↑↑↑↑ 同 帧 时 时 分 分 秒 秒 日 日 月 月 年 年 年 年 校 结 步 头 十 个 十 个 十 个 十 个 十 个 千 百 十 个 验 束 标 位 位 位 位 位 位 位 位 位 位 位 位 位 位 码 标 志 志采用ASCII码,校验字节是小时的十位至年的个位逐字节异或后再非运算的结果5． 编码方式采用编码方式对时有IRIG-B和DCF77两种：IRIG-B码接口标准：TTL电平、EIA RS－485/232、空接点a) 秒准时沿：码元"R"的上升沿为秒准时沿；b) 秒准时沿的上升时间≤100ns ；c) 秒准时沿的时间准确度≤1μs IRIG-B码是采用美国标准,分直流码和交流码两种,以BCD码方式输出,每秒输出一次,内含100个脉冲.输出时间信息为：秒、分、时、年,一年中的第n天.DCF77码〔可选件〕接口标准：RS232/485/TTL.DCF77码采用欧洲标准, 以BCD码方式输出,每分钟组装完一次完整的时间信息.输出时间信息为：秒、分、时,星期,日、月、年.四、使用说明1、结构XJ-GPS800系列卫星时钟装置在结构上采用标准的19英寸2U工业机箱,其外形尺寸为：482.6<宽>mm×88<高>mm×240<深>mm,颜色为灰色.如图：2、功能说明XJ-GPS800系列卫星时钟装置前面板是由一块双行显示液晶和20个LED灯组成.如图：〔1〕液晶显示：双行液晶上行显示时、分、秒、星期,下行显示年、月、日、收星数量.〔2〕PW：电源灯〔3〕丢星：丢星告警灯,收到GPS同步信号后,此灯不亮,当GPS信号失步,告警灯亮,同时发出继电器接点信号〔最大触点容量1A 30V Dc〕.〔4〕1PPS：当GPS收到同步信号,1PPS灯每个整秒闪烁一下,脉宽100ms.〔5〕1PPM：当GPS收到同步信号,1PPM灯每个整分闪烁一下,脉宽100ms.〔6〕P1～P8：当某路电路模板插上,这路灯亮.〔7〕M1～M8：当GPS收到同步信。
