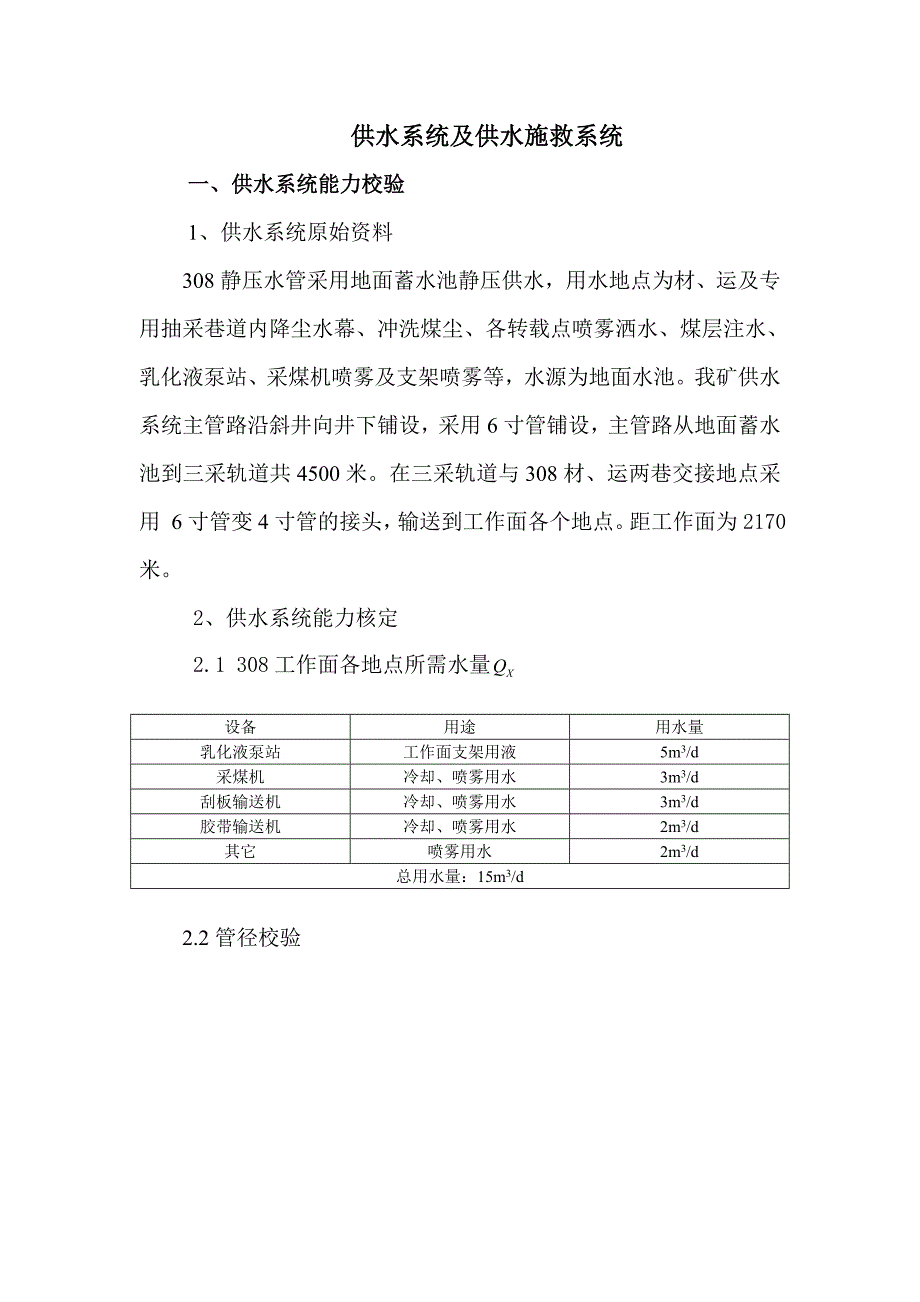

供水系统及供水施救系统供水系统及供水施救系统一、供水系统能力校验一、供水系统能力校验1、供水系统原始资料308 静压水管采用地面蓄水池静压供水，用水地点为材、运及专用抽采巷道内降尘水幕、冲洗煤尘、各转载点喷雾洒水、煤层注水、乳化液泵站、采煤机喷雾及支架喷雾等，水源为地面水池我矿供水系统主管路沿斜井向井下铺设，采用 6 寸管铺设，主管路从地面蓄水池到三采轨道共 4500 米在三采轨道与 308 材、运两巷交接地点采用 6 寸管变 4 寸管的接头，输送到工作面各个地点距工作面为 2170 米2、供水系统能力核定2.1 308 工作面各地点所需水量XQ设备用途用水量乳化液泵站工作面支架用液5m3/d采煤机冷却、喷雾用水3m3/d刮板输送机冷却、喷雾用水3m3/d胶带输送机冷却、喷雾用水2m3/d其它喷雾用水2m3/d总用水量：15m3/d2.2 管径校验20745002300d1=219mmd2=108mm由中取 =0.03，其中 为阻力系数22518 9kd 以知：=0.219m =0.108m1d2d26 22525 1188 0.34.93/99.8 3.140.219smkd 26 22525 2188 0.3169.05/99.8 3.140.108smkd 代入：21ni iHRQ2207(4500 4.932300 169.05)Q，故选型满足要求。
23432.2 10/1.74 10/XQmsQms2.3 管壁耐压校验取 308 运巷管中任一点，则该点与地面高差为 207m9.8 207 12.03cPh sMPa 式中： ——水的重度，取 9.8——平面形心离液面的高度，取 207mchS——一点单位面积取 1,故所选壁厚耐压符合要求2.034ePMPaPMPa2.4 压力损失校验2.4.1 地面至 308 口压力损失2 27.642iLvppadV式中： ——沿程阻力系数2 21.142lg()1.142lg(219/0.4)0.023id V式中：——水力直径，=219mmidid——当量粗糙度， =0.4mmVV2.4.2 308 口至工作面压力损失2 34.882iLvppadV式中： ——沿程阻力系数2 21.142lg()1.142lg(108/0.4)0.028id V式中：——水力直径，=108mmidid——当量粗糙度， =0.4mmVV2.3.3 压力损失总和=+=62.52papV1pV2pV因为<=2000*0.08=160PapV8%ep 故，供水经过压力损失后满足要求。
二、现二、现 308 供水施救系统供水施救系统308 材巷铺设一趟 4 寸供水管路，全长 2170 多米，自材巷口起每 48 米有一球型门，蝶型阀 3 个，分别位于 200、850、2170 米处，供工作面支架喷雾、材巷洒水管、煤层注水、乳化液泵站和采煤机喷雾用；308 运巷采用 3 寸管路，全长 2120 多米，自运巷口起每 48米有一球型门，自材巷口起每 48 米有一球型门，蝶型阀 6 个，分别位于 250、600、950、1300、1650、2120 米处，供各转载点喷雾及运巷喷雾洒水静压水管供水管供水必须满足煤机冷却水、煤机喷雾、支架喷雾及其它巷道用水的要求供水管路要吊挂整齐，不得影响行人和运输，管路要经常检修，防止跑冒滴漏，保证喷雾位置和方向符合要求，喷头齐全完好1、供水线路：：①地面水池→主斜井→二采管子道→辅助运输巷→南辅助巷→三采轨道巷→33406 运联巷→33408 材巷②地面水池→主斜井→二采管子道→辅助运输巷→南辅助巷→三采轨道巷→33408 运联巷→33408 运巷三、供水施救系统三、供水施救系统1、供水施救要求（1）对于供水施救系统，应考虑在灾害发生时，地面能方便将自来水作为供水水源切换注入到井下供水管网。
2）主要运输巷、带式输送机斜井与平巷、上山与下山、采区的运输巷与回风巷、采煤工作面运输巷与回风巷、掘进巷道、煤仓放煤口、溜煤眼放煤口、卸载点等地点都必须敷设防尘供水管路，并安设支管和供水阀门，防尘用水均应过滤3）原则上为供水施救系统设置的支管的出水阀门处应有减压阀、过滤装置，以满足遇险人员使用需要4）在压风自救设施、避难硐室、作业人员集中地处应安装供水阀门，避难硐室应提供过滤水装置，便于供避险人员使用5）供水管路进入永久避难硐室应提供管路保护（如 20 米前深埋或高压胶管） 6）供水施救系统应能在紧急情况下为避险人员供水并输送营养液提供条件2、308 回采面供水施救系统安装的具体位置材巷安装 2 套，一组安装在设备列车以外 100 米处，另一组安装在巷道中部 1000 米处运巷安装 2 套，一组安装在装载机以外 100 米处，另一组安装在巷道中部 1000 米处。
