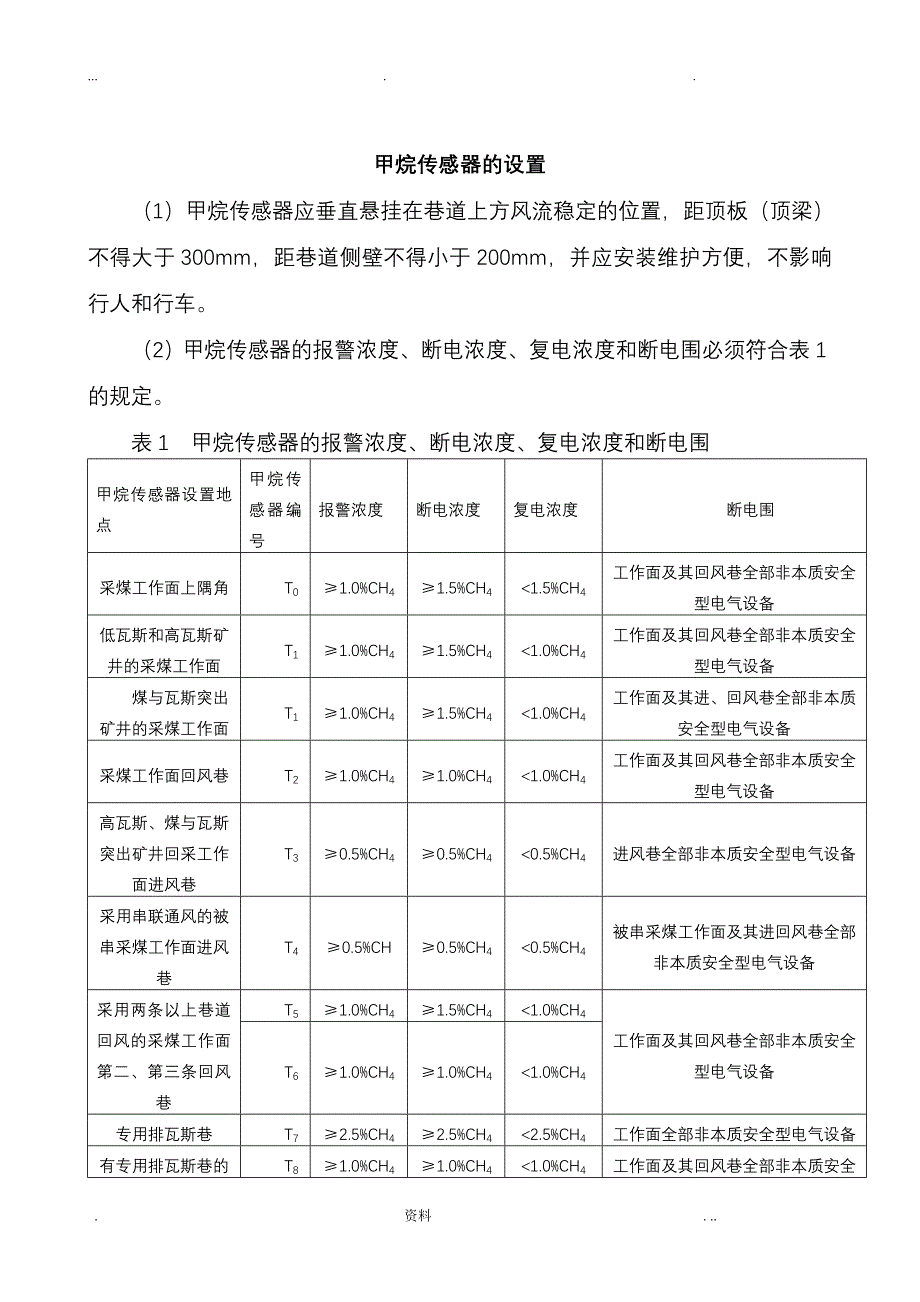

. .甲烷传感器的设置（1）甲烷传感器应垂直悬挂在巷道上方风流稳定的位置，距顶板（顶梁）不得大于300mm，距巷道侧壁不得小于200mm，并应安装维护方便，不影响行人和行车2）甲烷传感器的报警浓度、断电浓度、复电浓度和断电围必须符合表1的规定表1 甲烷传感器的报警浓度、断电浓度、复电浓度和断电围甲烷传感器设置地点甲烷传感器编号报警浓度断电浓度复电浓度断电围采煤工作面上隅角T0≥1.0%CH4≥1.5%CH4<1.5%CH4工作面及其回风巷全部非本质安全型电气设备低瓦斯和高瓦斯矿井的采煤工作面T1≥1.0%CH4≥1.5%CH4<1.0%CH4工作面及其回风巷全部非本质安全型电气设备煤与瓦斯突出矿井的采煤工作面T1≥1.0%CH4≥1.5%CH4<1.0%CH4工作面及其进、回风巷全部非本质安全型电气设备采煤工作面回风巷T2≥1.0%CH4≥1.0%CH4<1.0%CH4工作面及其回风巷全部非本质安全型电气设备高瓦斯、煤与瓦斯突出矿井回采工作面进风巷T3≥0.5%CH4≥0.5%CH4<0.5%CH4进风巷全部非本质安全型电气设备采用串联通风的被串采煤工作面进风巷T4≥0.5%CH≥0.5%CH4<0.5%CH4被串采煤工作面及其进回风巷全部非本质安全型电气设备采用两条以上巷道回风的采煤工作面第二、第三条回风巷T5≥1.0%CH4≥1.5%CH4<1.0%CH4工作面及其回风巷全部非本质安全型电气设备T6≥1.0%CH4≥1.0%CH4<1.0%CH4专用排瓦斯巷T7≥2.5%CH4≥2.5%CH4<2.5%CH4工作面全部非本质安全型电气设备有专用排瓦斯巷的采煤工作面混合回风流处T8≥1.0%CH4≥1.0%CH4<1.0%CH4工作面及其回风巷全部非本质安全型电气设备高瓦斯、煤与瓦斯突出矿井采煤工作面回风巷中部≥1.0%CH4≥1.0%CH4<1.0%CH4工作面及其回风巷全部非本质安全型电气设备采煤机≥1.0%CH4≥1.5%CH4<1.0%CH4采煤机电源煤巷、半煤岩巷和有瓦斯涌出岩巷的掘进工作面T1≥1.0%CH4≥1.5%CH4<1.0%CH4掘进巷道全部非本质安全型电气设备煤巷、半煤岩巷和有瓦斯涌出岩巷的掘进工作面回风流中T2≥1.0%CH4≥1.0%CH4<1.0%CH4掘进巷道全部非本质安全型电气设备采用串联通风的被串掘进工作面局部通风机前T3≥0.5%CH4≥0.5%CH4<0.5%CH4掘进巷道全部非本质安全型电气设备≥1.5%CH4≥1.5%CH4<0.5%CH4包括局部通风机在的掘进巷道全部非本质安全型电气设备高瓦斯矿井双巷掘进工作面混合回风流处T3≥1.5%CH4≥1.5%CH4<1.0%CH4包括局部通风机在的全部非本质安全电源高瓦斯和煤与瓦斯突出矿井掘进巷道中部≥1.0%CH4≥1.0%CH4<1.0%CH4掘进巷道全部非本质安全型电气设备掘进机≥1.0%CH4≥1.5%CH4<1.0%CH4掘进机电源采区回风巷≥1.0%CH4——一翼回风巷及总回风巷≥0.75%CH4——回风流中的机电硐室的进风侧≥0.5%CH4≥0.5%CH4<0.5%CH4机电硐室全部非本质安全型电气设备使用架线电机车的主要运输巷道装煤点处≥0.5%CH4≥0.5%CH4<0.5%CH4装煤点处上风流100米及其下风流的架空线电源和全部非本质安全型电气设备高瓦斯矿井进风的主要运输巷道使用架线电机车时，瓦斯涌出巷道的下风流处≥0.5%CH4≥0.5%CH4<0.5%CH4瓦斯涌出巷道上风流100米及其下风流的架空线电源和全部非本质安全型电气设备矿用防爆特殊型蓄电池电机车≥0.5%CH4≥0.5%CH4<0.5%CH4机车电源矿用防爆特殊型柴油机车≥0.5%CH4≥0.5%CH4兼做回风井的装有带式输送机的井筒≥0.5%CH4≥0.7%CH4<0.7%CH4井筒全部非本质安全型电气设备回风巷道电气设备上风侧≥1.0%CH4≥1.0%CH4<1.0%CH4回风巷道全部非本质安全型电气设备井下煤仓上方、地面选煤厂煤仓上方≥1.5%CH4≥1.5%CH4<1.5%CH4贮煤仓运煤的各类运输设备封闭的地面选煤厂≥1.5%CH4≥1.5%CH4<1.5%CH4选煤厂全部电气设备封闭的带式输送机地面走廊, 带式输送机滚筒上方≥1.5%CH4≥1.5%CH4<1.5%CH4带式输送机地面走廊全部电气设备地面瓦斯抽放泵站室≥0.5%CH4———井下瓦斯抽放泵站≥0.5%CH4≥0.5%CH4<0.5%CH4切断抽放泵站电源。
地面瓦斯抽放泵站输出利用管路中≤30% CH4———不利用瓦斯、采用干式抽放瓦斯设备的瓦斯抽放泵站输出管路中≤25% CH4———井下临时抽放泵站下风侧栅栏外≥1.0%CH4≥1.0%CH4<1.0%CH4抽放瓦斯泵电源（3）采煤工作面甲烷传感器的设置a、 长壁采煤工作面甲烷传感器必须按图1设置U型通风方式在上隅角设置甲烷传感器T0，工作面设置甲烷传感器T1 ，工作面回风巷设置甲烷传感器T2；若煤与瓦斯突出矿井的甲烷传感器T1不能控制采煤工作面进风巷全部非本质安全型电气设备，则在进风巷设置甲烷传感器T3；低瓦斯和高瓦斯矿井采煤工作面采用串联通风时，被串工作面的进风巷设置甲烷传感器T4，如图1a所示Z型、Y型、H型和W型通风方式的采煤工作面甲烷传感器的设置参照上述规定执行，如图1b-e所示 10～15mT1T2T3 10～15mT4≤10mT0上隅角≤10m图1a U型通风方式采煤工作面甲烷传感器的设置≤10mT1T2 10～15m图1b Z型通风方式采煤工作面甲烷传感器的设置T1T2≤10m10～15m图1c Y型通风方式采煤工作面甲烷传感器的设置T1T2T1T2≤10m≤10m10～15m10～15m图1d H型通风方式采煤工作面甲烷传感器的设置T1T2≤10m10～15m图1e W型通风方式采煤工作面甲烷传感器的设置b、采用两条巷道回风的采煤工作面甲烷传感器必须按图2设置：甲烷传感器T0、T1和T2的设置同图1a；在第二条回风巷设置甲烷传感器T5、T6。
采用三条巷道回风的采煤工作面，第三条回风巷甲烷传感器的设置与第二条回风巷甲烷传感器T5、T6的设置相同T110~15mT6T0T2T510~15m≤10m图2采用两条巷道回风的采煤工作面甲烷传感器的设置c、有专用排瓦斯巷的采煤工作面甲烷传感器必须按图3设置甲烷传感器T0、T1、T2 的设置同图1 a；在专用排瓦斯巷设置甲烷传感器T7，在工作面混合回风风流处设置甲烷传感器T8，如图3a、b所示T110~15mT7T8T010～15mT210~15m图3a ≤10m10~15mT1T2T710~15mT8T010~15m图3b图3有专用排瓦斯巷的采煤工作面甲烷传感器的设置d、高瓦斯和煤与瓦斯突出矿井采煤工作面的回风巷长度大于1000m时，必须在回风巷中部增设甲烷传感器e、采煤机必须设置机载式甲烷断电仪或便携式甲烷检测报警仪f、非长壁式采煤工作面甲烷传感器的设置参照上述规定执行，即在上隅角、工作面及其回风巷各设置1个甲烷传感器1）掘进工作面甲烷传感器的设置a、瓦斯矿井的煤巷、半煤岩巷和有瓦斯涌出岩巷的掘进工作面甲烷传感器必须按图4设置：在工作面混合风流处设置甲烷传感器T1，在工作面回风流中设置甲烷传感器T2；采用串联通风的掘进工作面，必须在被串工作面局部通风机前设置掘进工作面进风流甲烷传感器T3。
3~5m10~15mT3T2T1≤5m图4掘进工作面甲烷传感器的设置b、高瓦斯和煤与瓦斯突出矿井双巷掘进甲烷传感器必须按图5设置：在掘进工作面及其回风巷设置甲烷传感器T1和T2；在工作面混合回风流处设置甲烷传感器T3T1T2T1T2T3≤5m10～15m10～15m图5双巷掘进工作面甲烷传感器的设置c、高瓦斯和煤与瓦斯突出矿井的掘进工作面长度大于800m时，必须在掘进巷道中部增设甲烷传感器d、掘进机必须设置机载式甲烷断电仪或便携式甲烷检测报警仪e、采区回风巷、一翼回风巷、总回风巷测风站应设置甲烷传感器f、设在回风流中的机电硐室进风侧必须设置甲烷传感器.g、使用架线电机车的主要运输巷道，装煤点处必须设置甲烷传感器，如h、高瓦斯矿井进风的主要运输巷道使用架线电机车时，在瓦斯涌出巷道的下风流中.I、矿用防爆特殊型蓄电池电机车必须设置车载式甲烷断电仪或便携式甲烷检测报警仪；矿用防爆型柴油机车必须设置便携式甲烷检测报警仪j、兼做回风井的装有带式输送机的井筒必须设置甲烷传感器5）回风巷道中的电气设备上风侧10-15m处应设置甲烷传感器6）井下煤仓、地面选煤厂煤仓上方应设置甲烷传感器7）封闭的地面选煤厂机房上方应设置甲烷传感器。
8）封闭的带式输送机地面走廊上方宜设置甲烷传感器9）瓦斯抽放泵站甲烷传感器的设置a、地面瓦斯抽放泵站距房顶300mm处必须设置甲烷传感器井下临时抽放泵站下风侧必须设置甲烷传感器b、抽放泵输入管路中应设置甲烷传感器利用瓦斯时，应在输出管路中设置甲烷传感器；不利用瓦斯、采用干式抽放瓦斯设备时，输出管路中也应设置甲烷传感器c、井下排瓦斯管路出口的下风侧栅栏外必须设置甲烷传感器10）其它传感器的设置一氧化碳传感器的设置a、一氧化碳传感器应垂直悬挂在巷道的上方风流稳定的位置，距顶板（顶梁）不得大于300mm，距巷壁不得小于200mm，并应安装维护方便，不影响行人和行车b、开采容易自燃、自燃煤层的采煤工作面回风巷必须设置一氧化碳传感器c、带式输送机滚筒下风側10-15m处应设置一氧化碳传感器，报警浓度为0.0024%COd、自然发火观测点、封闭火区防火墙栅栏外宜设置一氧化碳传感器，报警浓度为0.0024%COe、开采容易自燃、自燃煤层的矿井，采区回风巷、一翼回风巷、总回风巷应设置一氧化碳传感器，报警浓度为0.0024%CO11）风速传感器的设置采区回风巷、一翼回风巷、总回风巷的测风站。
