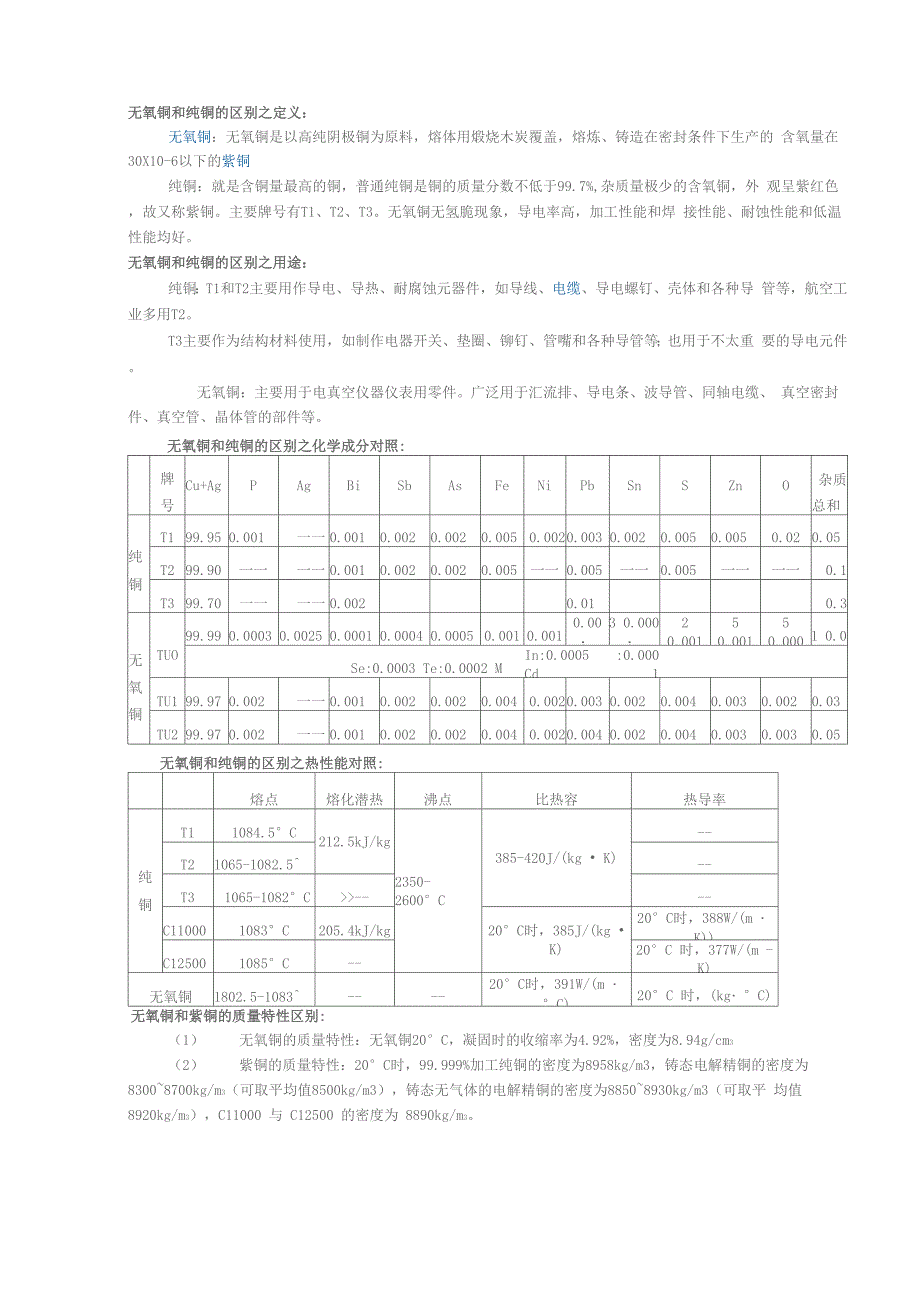

无氧铜和纯铜的区别之定义：无氧铜：无氧铜是以高纯阴极铜为原料，熔体用煅烧木炭覆盖，熔炼、铸造在密封条件下生产的 含氧量在30X10-6以下的紫铜纯铜：就是含铜量最高的铜，普通纯铜是铜的质量分数不低于99.7%,杂质量极少的含氧铜，外 观呈紫红色，故又称紫铜主要牌号有T1、T2、T3无氧铜无氢脆现象，导电率高，加工性能和焊 接性能、耐蚀性能和低温性能均好无氧铜和纯铜的区别之用途：纯铜：T1和T2主要用作导电、导热、耐腐蚀元器件，如导线、电缆、导电螺钉、壳体和各种导 管等，航空工业多用T2T3主要作为结构材料使用，如制作电器开关、垫圈、铆钉、管嘴和各种导管等；也用于不太重 要的导电元件无氧铜：主要用于电真空仪器仪表用零件广泛用于汇流排、导电条、波导管、同轴电缆、 真空密封件、真空管、晶体管的部件等无氧铜和纯铜的区别之化学成分对照:牌号Cu+AgPAgBiSbAsFeNiPbSnSZnO杂质总和T199.950.001一一0.0010.0020.0020.0050.0020.0030.0020.0050.0050.020.05纯铜T299.90一一一一0.0010.0020.0020.005一一0.005一一0.005一一一一0.1T399.70一一一一0.0020.010.399.990.00030.00250.00010.00040.00050.0010.0010.00：3 0.000；2 0.0015 0.0015 0.0001 0.0无TUOSe:0.0003 Te:0.0002 MIn:0.0005 Cd:0.0001氧铜TU199.970.002一一0.0010.0020.0020.0040.0020.0030.0020.0040.0030.0020.03TU299.970.002一一0.0010.0020.0020.0040.0020.0040.0020.0040.0030.0030.05无氧铜和纯铜的区别之热性能对照:熔点熔化潜热沸点比热容热导率纯铜T11084.5°C212.5kJ/kg2350-2600°C385-420J/(kg • K)--T21065-1082.5^--T31065-1082°C>>----C110001083°C205.4kJ/kg20°C时，385J/(kg • K)20°C时，388W/(m ・K))C125001085°C--20°C 时，377W/(m - K)无氧铜1802.5-1083^----20°C时，391W/(m ・°C)20°C 时，(kg・°C)无氧铜和紫铜的质量特性区别:（1） 无氧铜的质量特性：无氧铜20°C，凝固时的收缩率为4.92%，密度为8.94g/cm3（2） 紫铜的质量特性：20°C时，99.999%加工纯铜的密度为8958kg/m3，铸态电解精铜的密度为 8300~8700kg/m3（可取平均值8500kg/m3），铸态无气体的电解精铜的密度为8850~8930kg/m3（可取平 均值 8920kg/m3），C11000 与 C12500 的密度为 8890kg/m3。
无氧铜和紫铜的磁性区别：(1) 无氧铜的磁性：无氧铜为抗磁性，室温磁化率为-0.085X10-62) 紫铜的磁性：紫铜为抗磁性物质，室温磁化率为-0.085X10-6，温度对其磁化率的影响不 大铁磁性杂质(特别是铁)若在铜中呈不溶状态，则使铜显铁磁性无氧铜和紫铜的工艺性能区别：(1) 无氧铜的工艺性能：① 无氧铜的熔炼与铸造工艺性能：无氧铜主要使用工频有芯感应电炉熔炼为保证无氧铜质量， 要做到“精料密封”，即：原料选用含w(Cu)>99.97%及w(Zn)V0.003%的电解铜，熔炼时必须注意 减少气体的来源，并使用经煅烧处理的木炭覆盖，也可添加微量磷作脱氧剂采用氮气保护或宴会覆 盖下的半连续铸造工艺浇注铸锭铸造温度为1150-1180°C② 无氧铜的成型工艺性能：无氧铜的冷热加工性能均极好，可以拉伸、压延、挤压、弯曲、冲压、 剪切、旋压、镦锻、旋锻、锻造、螺纹压制、滚花、缠绕，可锻性极好为锻造黄铜的65%热加工温 度在800-900°C进行③ 无氧铜的焊接工艺性能：易于进行熔焊、软钎焊、硬钎焊、气体保护钨孤焊、气体保护金属孤 焊，其氧燃料气焊的性能良好，不推荐保护金属孤焊和大多数电阻焊方法。
④ 无氧铜的切削加工与磨削性工艺性能：无氧铜的切削加工性为易切削黄铜HPb63-3的20%2) 紫铜的工艺性能：① 紫铜的熔炼与铸造工艺性能：采用反射炉熔或工频有芯感应炉熔炼；采用铜模或铁模浇铸，熔 炼过程中应尽可能减少气体来源，并使用经煅烧过的木炭作熔剂，也可用磷作脱氧剂浇铸过程在氮 气保护或覆盖烟灰下进行，建议铸造温度为1150-1230线收缩率为2.1%② 紫铜的成型工艺性能：有极好的冷、热加工性能，能用各种传统的加工工艺加工，如拉伸、压 延、深冲、弯曲、精压和旋压等热加工时应控制加热介质气氛，使呈微氧化性热加工温度为800-950③ 紫铜的焊接工艺性能：易于锡焊、铜焊，也能进行气体保护焊、闪光焊、电子束焊和气焊，但 不宜进行接触点对焊和埋孤焊④ 紫铜的切削加工与磨削性工艺性能：紫铜的切削加工性为20%无氧铜和紫铜的区别还有很多，我们就不一一介绍了，我们来说下无氧铜和有氧铜的区别？1、 无氧铜是上引法生产的，含氧量小于200PPM，好的上引法生产的一般在100个PPM左右，如 果是国内设备如海军的一般也在在0.12mm以上比较好拉，如果国外奥托昆普或尼霍夫的设备生产的 可以拉到0.02mm，低氧铜是连铸造加钆工艺生产，现在多为美加南线公司的SCR生产的，含氧量小 于400PPM，质量稳定，0.08以上比较好拉。
2、 低氧铜不好拉应该是用的再生铜，在广东大家叫低氧铜，其实和南线生产的低氧铜杆是两个 概念，这种再生铜是废未经提纯回炉冶炼的(有上引法，也有热连钆法)，电阻不达标、杂质多不好拉， 一般只能拉到0.14mm其实最好用的就是南线生产的低氧铜，质量稳定，电阻合格，拉线稳定3、 上引法无氧铜含氧低，适合用于透明线，拉极细线最好用国外上引法设备的铜线氧化是生 产工艺问题，我可以把再生铜线做得比别人无氧铜线抗氧化性能还好，当然材质也是有区别的，含氧 量越高越容易氧化，而且是扩散性的，关键是看各个厂家用什么样工艺来控制它4、 有氧铜和无氧铜的电阻率区别：国标 0.017241 Q.mm2/m无氧铜：电阳率0.0165左右低氧铜：电阻率0.0168左右。
