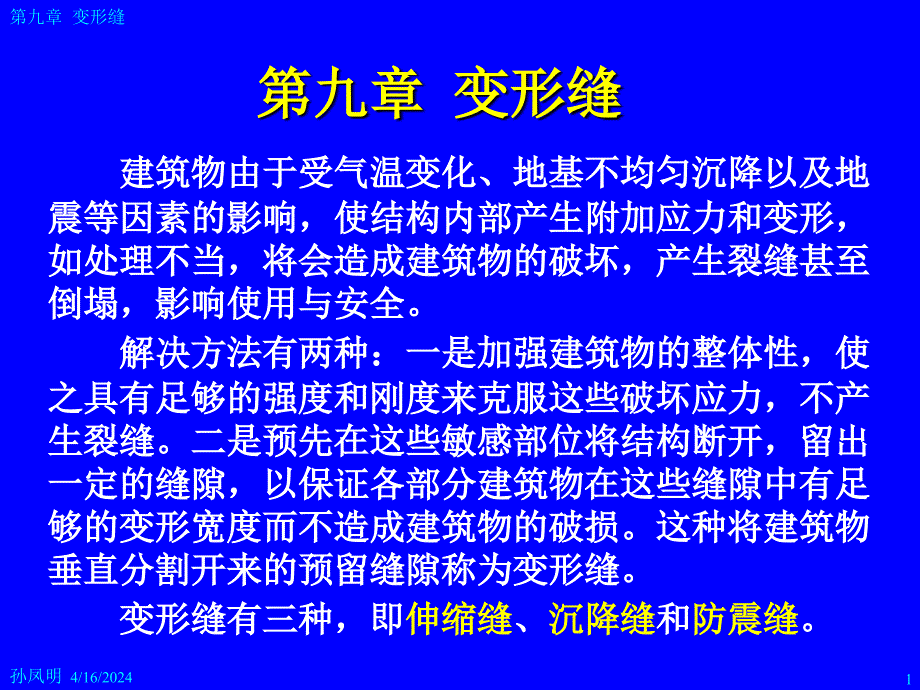

第九章 变形缝孙凤明第九章 变形缝建筑物由于受气温变化、地基不均匀沉降以及地 震等因素的影响，使结构内部产生附加应力和变形， 如处理不当，将会造成建筑物的破坏，产生裂缝甚至 倒塌，影响使用与安全解决方法有两种：一是加强建筑物的整体性，使 之具有足够的强度和刚度来克服这些破坏应力，不产 生裂缝二是预先在这些敏感部位将结构断开，留出 一定的缝隙，以保证各部分建筑物在这些缝隙中有足 够的变形宽度而不造成建筑物的破损这种将建筑物 垂直分割开来的预留缝隙称为变形缝变形缝有三种，即伸缩缝、沉降缝和防震缝Date1第九章 变形缝孙凤明第一节 伸缩缝• 一、伸缩缝的设置• 因温度变化而设置的缝隙称为伸缩缝或温度缝• 沿建筑物长度方向每隔一定距离或结构变化较大处预留缝隙 ，将建筑物断开• 伸缩缝要求把建筑物墙体、楼板层、屋顶等地面以上部分全 部断开，基础部分因受温度变化影响较小，不需断开• 二、伸缩缝的构造• （一）结构处理• （二）节点构造Date2第九章 变形缝孙凤明砌体房屋伸缩缝的最大间距表Date3第九章 变形缝孙凤明钢筋混凝土结构伸缩缝最大间 距表Date4第九章 变形缝孙凤明伸缩缝的设置图1Date5第九章 变形缝孙凤明伸缩缝的设置图2Date6第九章 变形缝孙凤明伸缩缝的设置图3Date7第九章 变形缝孙凤明卷材防水屋面伸缩缝构造图1Date8第九章 变形缝孙凤明卷材防水屋面伸缩缝构造图2Date9第九章 变形缝孙凤明卷材防水屋面伸缩缝构造图3Date10第九章 变形缝孙凤明卷材防水屋面伸缩缝构造图4Date11第九章 变形缝孙凤明刚性防水屋面伸缩缝构造图1Date12第九章 变形缝孙凤明刚性防水屋面伸缩缝构造图2Date13第九章 变形缝孙凤明刚性防水屋面伸缩缝构造图3Date14第九章 变形缝孙凤明楼地面、顶棚伸缩缝构造图1Date15第九章 变形缝孙凤明楼地面、顶棚伸缩缝构造图2Date16第九章 变形缝孙凤明第二节 沉降缝• 一、沉降缝的设置 • 沉降缝是为了预防建筑物各部分由于不均匀沉降引起的破坏而 设置的变形缝。
• 下列情况时应考虑设置变形缝： • （1）同一建筑物相邻部分的高度相差较大或荷载大小相差悬 殊、或结构形式变化较大，易导致地基沉降不均匀； • （2）当建筑物各部分相邻基础的形式、宽度及埋置深度相差 较大，造成基础底部压力有很大差异，易造成不均匀沉降； • （3）当建筑物建造在不同地基上，且难于保证均匀沉降时； • （4）建筑物体型比较复杂、连接部位又比较薄弱时； • （5）新建筑物与原有建筑物紧相毗邻时Date17第九章 变形缝孙凤明沉降缝的设置部位图Date18第九章 变形缝孙凤明沉降缝的宽度表Date19第九章 变形缝孙凤明• 二、沉降缝的构造 • 沉降缝构造复杂，在工程设计时，应尽可能通过合理的选址 、地基处理、结构体型的优化、结构选型和计算方法的调整 、以及施工程序上的配合（如高层建筑与裙房之间采用后浇 带的方法）来避免或克服不均匀沉降，从而达到不设或尽量 少设缝的目的Date20第九章 变形缝孙凤明沉降缝构造图Date21第九章 变形缝孙凤明沉降缝构造图Date22第九章 变形缝孙凤明基础沉降缝处理示意图1Date23第九章 变形缝孙凤明基础沉降缝处理示意图2Date24第九章 变形缝孙凤明基础沉降缝处理示意图3Date25第九章 变形缝孙凤明地下室变形缝构造图1Date26第九章 变形缝孙凤明地下室变形缝构造图2Date27第九章 变形缝孙凤明地下室变形缝构造图3Date28第九章 变形缝孙凤明地下室变形缝构造图4Date29第九章 变形缝孙凤明第三节 防震缝在设防烈度为8度和9度地区，有下列情况之一时宜设防震 缝： （1）建筑立面高差在6米以上； （2）建筑有错层且错层楼板高差较大； （3）建筑物相邻各部分结构刚度、质量截然不同。
此时防震缝宽度可采用50～100毫米对多层和高层钢筋混凝土结构房屋，应尽量选用合理的建 筑结构方案，不设防震缝当必须设置防震缝时，其最小宽度 应符合下列要求： （1）当高度不超过15米时，可采用70毫米； （2）当高度超过15米时，按不同设防烈度增加缝宽：Date30第九章 变形缝孙凤明6度地区，建筑每增高5米，缝宽增加20毫米； 7度地区，建筑每增加4 米，缝宽增加20毫米； 8度地区，建筑每增高3米，缝宽增加20毫米； 9度地区，建筑每增高2米，缝宽增加20毫米防震缝应与伸缩缝、沉降缝统一布置，并满足 防震缝设计要求一般情况下，防震缝基础可 不分开，但在平面复杂的建筑中，或建筑相邻 部分刚度差别很大时，按沉降缝要求应将基础 分开Date31第九章 变形缝孙凤明Date32第九章 变形缝孙凤明Date33第九章 变形缝孙凤明Date34第九章 变形缝孙凤明Date35第九章 变形缝孙凤明Date36。
