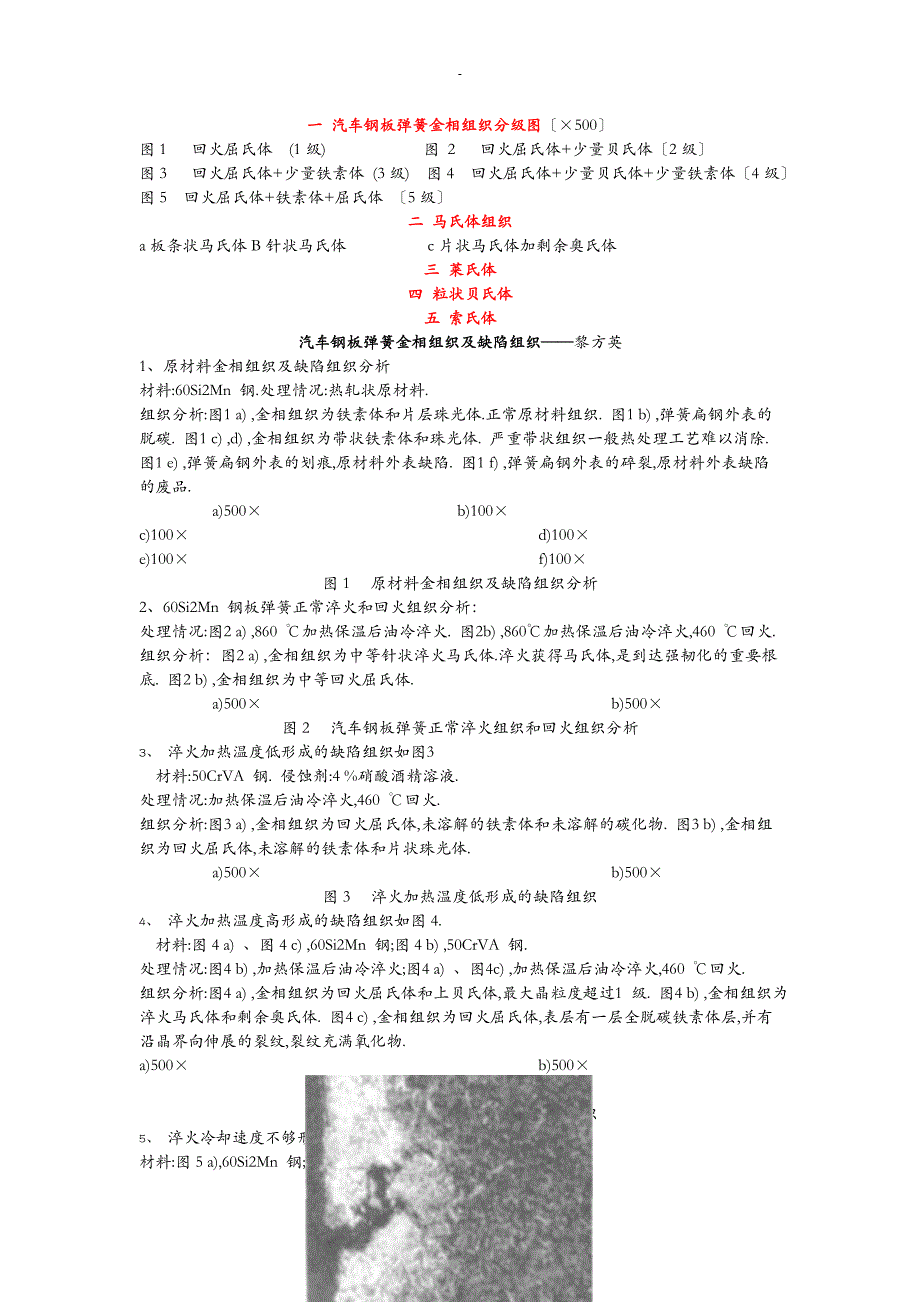

一 汽车钢板弹簧金相组织分级图〔×500〕图1 回火屈氏体 (1级) 图 2 回火屈氏体+少量贝氏体〔2级〕图3 回火屈氏体+少量铁素体 (3级) 图4 回火屈氏体+少量贝氏体+少量铁素体〔4级〕图5 回火屈氏体+铁素体+屈氏体 〔5级〕 二 马氏体组织a板条状马氏体B针状马氏体 c片状马氏体加剩余奥氏体三 莱氏体四 粒状贝氏体五 索氏体汽车钢板弹簧金相组织及缺陷组织——黎方英1、原材料金相组织及缺陷组织分析材料:60Si2Mn 钢.处理情况:热轧状原材料.组织分析:图1 a) ,金相组织为铁素体和片层珠光体.正常原材料组织. 图1 b) ,弹簧扁钢外表的脱碳. 图1 c) ,d) ,金相组织为带状铁素体和珠光体. 严重带状组织一般热处理工艺难以消除. 图1 e) ,弹簧扁钢外表的划痕,原材料外表缺陷. 图1 f) ,弹簧扁钢外表的碎裂,原材料外表缺陷的废品. a)500× b)100×c)100× d)100×e)100× f)100×图1 原材料金相组织及缺陷组织分析2、60Si2Mn 钢板弹簧正常淬火和回火组织分析：处理情况:图2 a) ,860 ℃加热保温后油冷淬火. 图2b) ,860℃加热保温后油冷淬火,460 ℃回火.组织分析：图2 a) ,金相组织为中等针状淬火马氏体.淬火获得马氏体,是到达强韧化的重要根底. 图2 b) ,金相组织为中等回火屈氏体.a)500× b)500×图2 汽车钢板弹簧正常淬火组织和回火组织分析3、 淬火加热温度低形成的缺陷组织如图3 材料:50CrVA 钢. 侵蚀剂:4 %硝酸酒精溶液.处理情况:加热保温后油冷淬火,460 ℃回火.组织分析:图3 a) ,金相组织为回火屈氏体,未溶解的铁素体和未溶解的碳化物. 图3 b) ,金相组织为回火屈氏体,未溶解的铁素体和片状珠光体.a)500× b)500×图3 淬火加热温度低形成的缺陷组织4、 淬火加热温度高形成的缺陷组织如图4. 材料:图4 a) 、图4 c) ,60Si2Mn 钢;图4 b) ,50CrVA 钢.处理情况:图4 b) ,加热保温后油冷淬火;图4 a) 、图4c) ,加热保温后油冷淬火,460 ℃回火.组织分析:图4 a) ,金相组织为回火屈氏体和上贝氏体,最大晶粒度超过1 级. 图4 b) ,金相组织为淬火马氏体和剩余奥氏体. 图4 c) ,金相组织为回火屈氏体,表层有一层全脱碳铁素体层,并有沿晶界向伸展的裂纹,裂纹充满氧化物.a)500× b)500× c)100×图4 淬火加热温度高形成的缺陷组织5、 淬火冷却速度不够形成的缺陷组织如图5.材料:图5 a),60Si2Mn 钢;图5 b) ,50CrV4 钢.处理情况:图5 a),加热保温后油冷淬火,460 ℃回火;图5 b) ,加热保温后超速油冷淬火.组织分析:图5 a),金相组织为回火屈氏体和上贝氏体. 图5 b) ,金相组织为淬火马氏体,剩余奥氏体,析出铁素体,析出屈氏体和上贝氏体.a)500× b)500×图5 淬火冷却速度不够形成的缺陷组织6.回火缺陷组织如图6.材料:60Si2Mn钢.侵蚀剂:4%硝酸酒精溶液.处理情况:860℃加热保温淬火,460℃回火.组织分析:图6 a) ,金相组织为回火屈氏体,心部少量回火马氏体,心部硬度值为49 HRC。
图6 b),金相组织为回火索氏体,硬度值37HRC.图6c),金相组织为带状的回火屈氏体a)500× b)500×c)500×图6 回火缺陷组织. z.。
