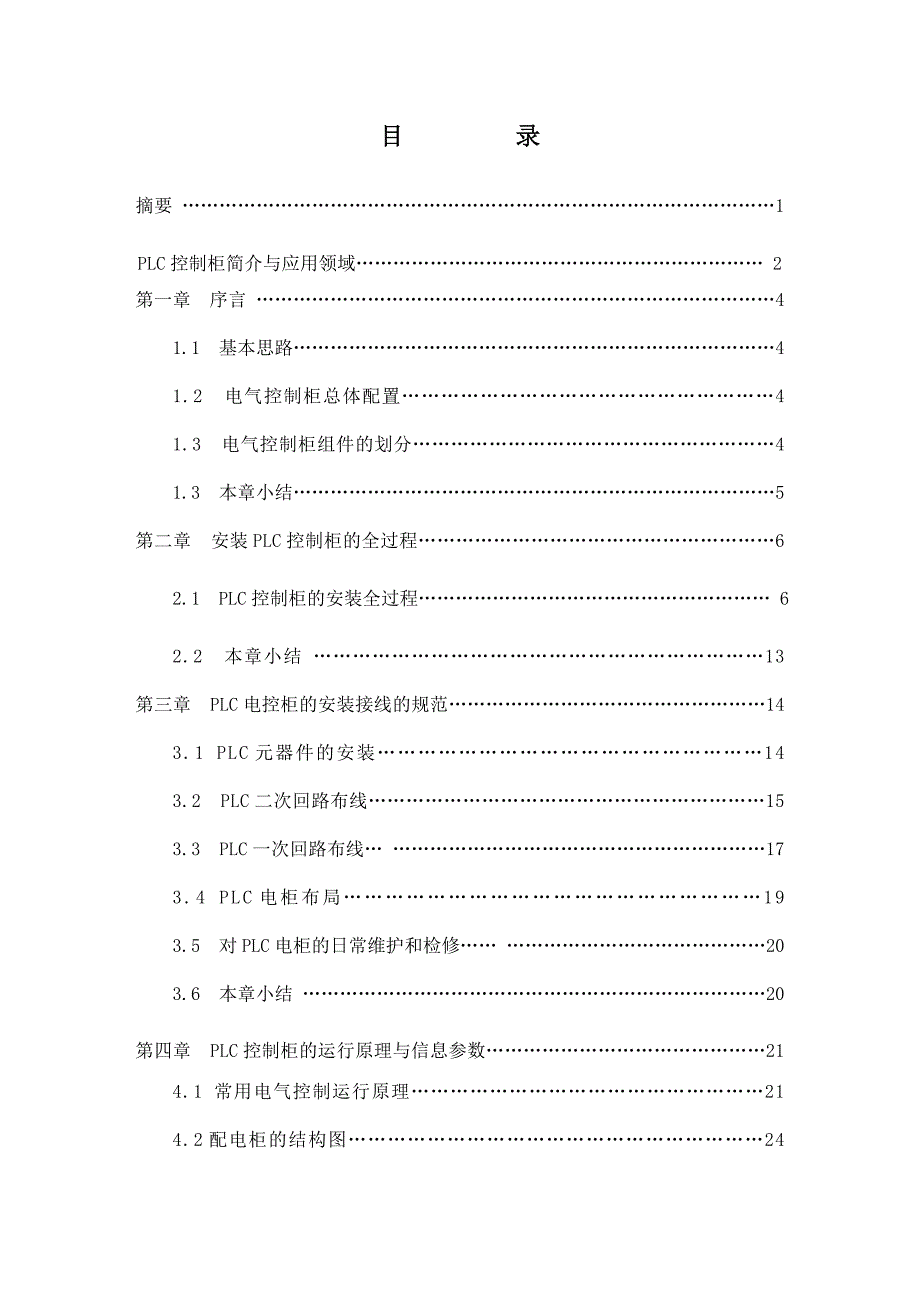

目 录摘要 ……………………………………………………………………………………1PLC控制柜简介与应用领域………………………………………………………… 2第一章 序言 …………………………………………………………………………41.1 基本思路……………………………………………………………………41.2 电气控制柜总体配置…………………………………………………41.3 电气控制柜组件的划分…………………………………………………41.3 本章小结……………………………………………………………………5第二章 安装PLC控制柜的全过程…………………………………………………62.1 PLC控制柜的安装全过程………………………………………………… 62.2 本章小结 ……………………………………………………………13第三章 PLC电控柜的安装接线的规范……………………………………………143.1 PLC元器件的安装…………………………………………………143.2 PLC二次回路布线………………………………………………………153.3 PLC一次回路布线… ……………………………………………………173.4 PLC电柜布局……………………………………………………193.5 对PLC电柜的日常维护和检修…… ……………………………………203.6 本章小结 …………………………………………………………………20第四章 PLC控制柜的运行原理与信息参数………………………………………214.1 常用电气控制运行原理………………………………………………214.2配电柜的结构图………………………………………………………244.3配电柜的结构图…………………………………………………… 254.4 配电柜的面板控制图……………………………………………………264.5 基本参数选择…………………………………………………………… 274.6 本章小结 ………………………………………………………………28结束语………………………………………………………………………………29谢辞……………………………………………………………………………………30参考文献……………………………………………………………………………31附录1 PLC控制柜图（外）…………………………………………………………32附录2 PLC控制柜图（内）…………………………………………………………33 PLC电气控制柜的安装和设计摘要： 随着工业技术的发展，在低压供电系统中启用配电柜越来越多，特别是在机加工车间线路里采用集中控制线路的原则，更加需要配电柜。
配电柜的设计是否合理关系到整个车间的设备的安全、可靠的运行配电柜在机加工车间里起到分配电能、及控制设备电源的作用，配电柜的设计与制作首先考虑的是控制对象的负荷功率的大小，根据负荷的大小才能正确地选用低压电器考虑到车间负荷较大常采用两种配电柜，一种是电源柜，另一种是动力柜，电源柜起到分配电源的作用，动力柜起到控制设备电源作用，根据实际需要，这次毕业设计要设计一个电源柜和两个动力柜，我们的设计思想是安全、可靠、经济、美观、维修方便 关键词：配电柜、负荷计算、低压电器的选择、电路设计PLC控制柜简介PLC控制柜指成套的控制柜,可实现电机,开关的控制的电气柜 PLC控制柜组成部分一般有: 1：空开：一个总的空气开关，这个是整个柜体的电源控制相信每个柜子都必须要有的一个东西 2：PLC：这个要根据工程需要选择打个比方如果工程小可以直接就是一个一体化的PLC 但如果工程比较大 可能就需要模块、卡件式的，同时还可能需要冗余（也就是两套交替使用） 3：24VDC的电源：一个24VDC的开关电源，大多数的PLC都是自带24VDC的电源，根据是否确实需要来定是否要这个开关电源 4：继电器：一般PLC是可以直接将指令发到控制回路里，但也可能先由继电器中转。
打个比方，如果你PLC的输出口带电是24VDC的，但是你的控制回路里画的图 需要PLC供的节点却是220VAC的，那么你就必须在PLC输出口加上一个继电器，即指令发出时 继电器动作，但后让控制回路的节点接到继电器的常开或常闭点上也是根据情况选择是否使用继电器 5：接线端子：这个肯定是每个柜子都必不可少的东西 根据信号数量可以配置如果只是一个单纯的PLC控制柜 基本就是需要这些玩意，如果你的控制柜内还需要有其他的东西 就看情况增加比方说你有可能要对某些现场的仪表或者小控制箱供电，可能你就得要增加空开数量或者你要PLC接至上位机，可能就需要增加交换机什么的视情况而定 PLC控制柜可完成设备自动化和过程自动化控制，实现完美的网络功能，性能稳定、可扩展、抗干扰强等特点，是现代工业的核心和灵魂可以根据用户需求量身设计PLC控制柜、变频柜等，满足用户要求，并可搭配人机界面触摸屏，达到轻松操作的目的设备更可与DCS总线上位机 modbus、profibus等通讯协议的数据传输；工控机、以太网等实现的控制和监控PLC应用领域典型应用：恒压供水、空压机、风机水泵、中央空调、港口机械、机床、锅炉、造纸机械、食品机械等等。
第一章 序 言1．1基本思路 电气控制柜设计的基本思路是一种逻辑思维，只要符合逻辑控制规律、能保证电气安全及满足生产工艺的要求，就可以说是一种好的的设计但为了满足电气控制设备的制造和使用要求，必须进行合理的电气控制工艺设计这些设计包括电气控制柜的结构设计、电气控制柜总体配置图、总接线图设计及各部分的电器装配图与接线图设计，同时还要有部分的元件目录、进出线号及主要材料清单等技术资料 1.2电气控制柜总体配置 电气控制柜总体配置设计任务是根据电气原理图的工作原理与控制要求，先将控制系统划分为几个组成部分(这些组成部分均称作部件)，再根据电气控制柜的复杂程度，把每一部件划成若干组件，然后再根据电气原理图的接线关系整理出各部分的进出线号，并调整它们之间的连接方式总体配置设计是以电气系统的总装配图与总接线图形式来表达的，图中应以示意形式反映出各部分主要组件的位置及各部分接线关系、走线方式及使用的行线槽、管线等 电气控制柜总装配图、接线图(根据需要可以分开，也可并在一起)是进行分部设计和协调各部分组成为一个完整系统的依据总体设计要使整个电气控制系统集中、紧凑，同时在空间允许条件下，把发热元件，噪声振动大的电气部件，尽量放在离其它元件较远的地方或隔离起来；对于多工位的大型设备，还应考虑两地操作的方便性；控制柜的总电源开关、紧急停止控制开关应安放在方便而明显的位置。
总体配置设计得合理与否关系到电气控制系统的制造、装配质量，更将影响到电气控制系统性能的实现及其工作的可靠性、操作、调试、维护等工作的方便及质量1.3电气控制柜组件的划分 由于各种电器元件安装位置不同，在构成一个完整的电气控制系统时，就必须划分组件划分组件的原则是： (1)把功能类似的元件组合在一起； (2)尽可能减少组件之间的连线数量，同时把接线关系密切的控制电器置于同一组件中； (3)让强弱电控制器分离，以减少干扰； (4)为力求整齐美观，可把外形尺寸、重量相近的电器组合在一起； (5)为了电气控制系统便于检查与调试，把需经常调节、维护和易损元件组合在一起在划分电气控制柜组件的同时要解决组件之间、电气箱之间以及电气箱与被控制装置之间的连线方式： 电气控制柜各部分及组件之间的接线方式一般应遵循以下原则： (1)开关电器、控制板的进出线一般采用接线端头或接线鼻子连接，这可按电流大小及进出线数选用不同规格的接线端头或接线鼻子； (2)电气柜、控制柜、柜(台)之间以及它们与被控制设备之间，采用接线端子排或工业联接器连接； (3)弱电控制组件、印制电路板组件之间应采用各种类型的标准接插件连接； (4)电气柜、控制柜、柜(台)内的元件之间的连接，可以借用元件本身的接线端子直接连接，过渡连接线应采用端子排过渡连接，端头应采用相应规格的接线端子处理。
1.4本章小结 本章主要介绍了电器柜设计的基本思路和一些注意事项第二章 安装PLC控制柜的全过程2.1 PLC控制柜的安装全过程开始工作，因为是第一个订单，所以物料BOM都没准备好，就匆忙开工回厂的柜子安装板一个安装螺丝孔都没有惨啊！只能用铅笔先画好线，再用手电钻一个一个来钻： 明天继续了，今天有点累，呵呵昨天和同事喝酒喝醉了，这一醉，就过了国庆了!没法子，这语言表达能力啊，就是不怎么样第二天，安装板就进柜了，不能不说快速，因为我一个人干开始布置PLC的线了，笨人总是有笨的办法，我一般总是先放好线，然后接一头，顺过来再接另一头，往往这样总会多出来很多线，浪费的是老板的钱哦我以前见过一个师傅，放的线那才叫准，不过他总是喜欢用硬铜线，不过硬铜线着实是好看第三天了，变频器的线最是伤脑筋的，总觉得西门家的标准是很高的，近呼苛刻的标准不过话说回来了，那才叫安全顾不了那么多了，将就能用吧，我上哪找那样的多股线去？10平方的线，没有空间，弯得我难受快完工了，当初没想到小型断路器的线很多，用的PVC线槽是40的，现在是小很多了，装不下，被我剪掉很多脚了，还是装不下再一张PLC近照的，不过我很少装柜的，至少在此之前是很少的，是那种动口不动手的人，将就看吧。
再来一张,注意那个扩展模块的连接线了没有，找西门家买要好几百块哦，于是我自己焊了条，焊工确实臭，没二天主OVER了，后来找我那搞单片机的同事帮忙，搞板的同事，手上的功夫自然是没得说滴线槽盖上了，总体来讲，很普通，我不满意开始调试，我一直担心送电后，到处冒烟，噼噼啪啪的响，不过运气着实还好，一切正常下面这张图我做了一下处理，因为涉及到公司的商业机密，呵呵，抱歉了!那三个电机和边上那个测试源是用来做实验用的具体的俺就不多说了以上全是用拍的，至于什么牌子的，忘记了，也是和兄弟换来用，没什么效果，伤了各位朋友的眼睛下面是第二，第三……订单的，用了数码相机，供来用用调试时的触摸屏画面，二个字，太丑，至少没有阿苏和GRZ做得好看没办法了，为了比赛，家底都拿出来晾了，思南同志，再怎么着，也要给我个鼓励奖，不然跟你没完儿……第一张订单交货，客户十分的不满意，于是后来做了N多修改，下面把修改的再贴二张多了很多东西，也搞了很多功能，一切以满足客户的需要为出发点嘛，不在意麻烦客户说要做，我说能做，我们就做到此就完了，也许有的朋友会问，这玩意做嘛用的，在什么地方用的，有什么功能，等等一些有点门道的朋友一看就明白了，俺也不用多说。
没什么新的技术含量，只是把原本认为生的手练成了熟的，以后可以坦白的跟人说，做柜子，我也做过……2.2本章小结 这一章节主要是把PLC控制柜的安装全过程简要的给大家展示了一遍第三章 PLC电控柜的安装接线的规范 3.1 PLC元器件的安装 1 前提：所有元器件应按制造厂规定的安装条件进行安装 适用条件 需要的灭弧。
