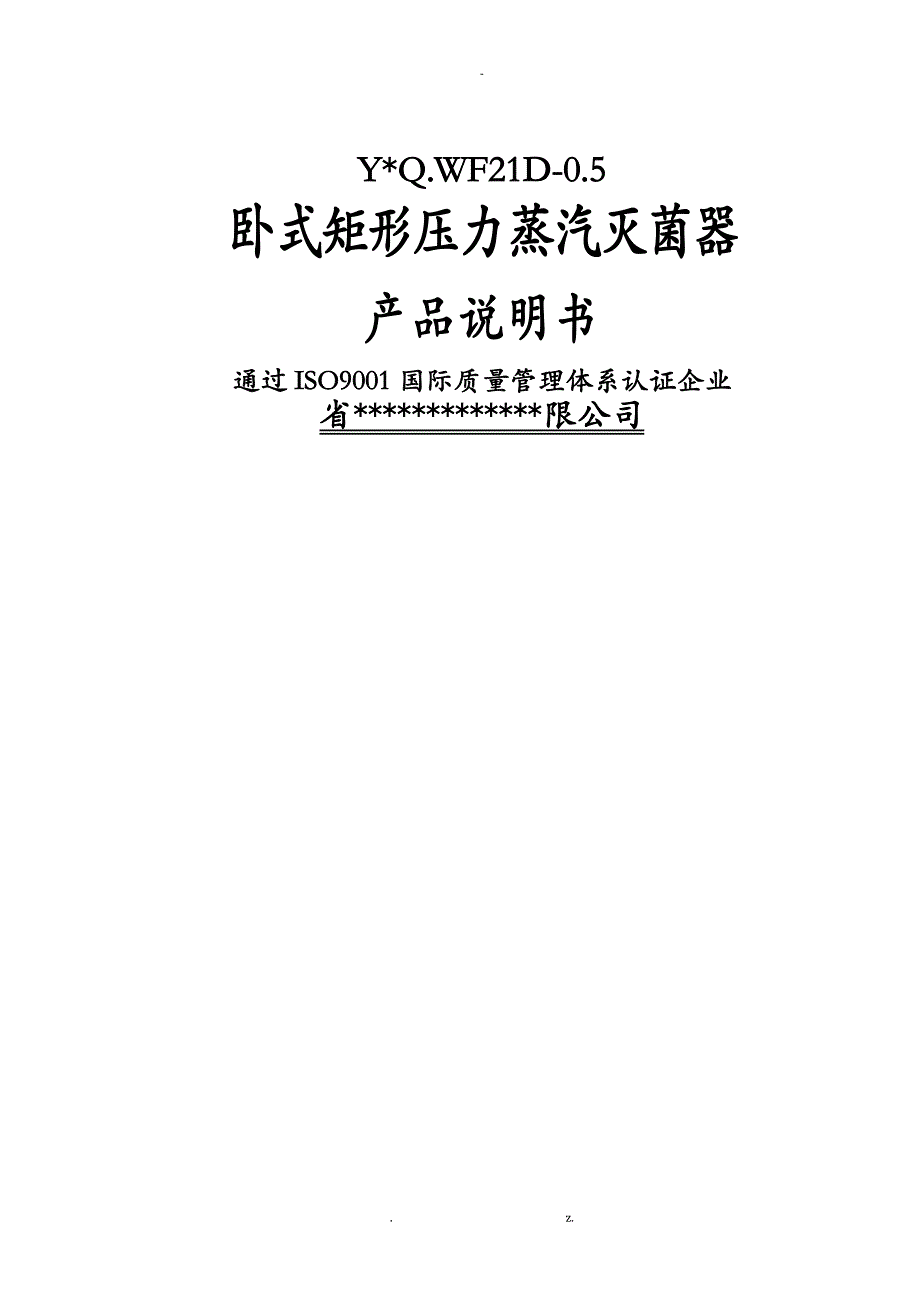

Y*Q.WF21D-0.5卧式矩形压力蒸汽灭菌器产品说明书通过ISO9001国际质量管理体系认证企业省*************限公司. z.-目 录前言 ………………………………………………………………………………1一、原理及适用围………………………………………………………………1二、主要技术参数…………………………………………………………………1三、构造及特点……………………………………………………………………1四、环境要求………………………………………………………………………3五、安装与调试……………………………………………………………………3六、使用前的准备及操作方法……………………………………………………4七、本卷须知………………………………………………………………………6八、部件维护………………………………………………………………………6九、门平安联锁装置说明…………………………………………………………7十、电加热操作规程………………………………………………………………7十一、常见故障产生原因及处理方法 …………………………………………8十二、灭菌器示意图 ……………………………………………………………10十三、电器电路图 ………………………………………………………………11十四、1：数显时间继电器使用说明……………………………………12十五、2：智能显示调节仪使用指南……………………………………13前 言本说明书用于指导用户正确安装和操作本公司生产制造的卧式矩形灭菌器。
在安装和使用本设备之前，必须仔细阅读并理解本说明书，如有疑问，应向本公司专业技术人员咨询本设备的安装与调试，须由精通本设备的专业人员负责并在其指导下进展本设备的使用操作者必须经过专门培训，熟悉操作系统，在操作过程中严守操作规程每次灭菌完毕，在取出灭菌物后，必须彻底清理灭菌室杂物，用清水刷洗干净,并用干净棉布或棉纱擦干壁水渍本设备为一类压力容器，严禁超压使用，有关容器具体数据，详见本设备质量证明书使用本设备前，应向当地压力容器主管部门申报备案本说明书更改权属设计者，本说明书假设有更改恕不通知一、原理及适用围本设备为电加热式卧式矩形压力蒸汽灭菌器，是采用饱和蒸汽进展消毒灭菌，利用蒸汽冷凝时释放大量潜热，使被消毒的物品处于高温和潮湿状态，经过一定时间，破坏所有细菌及芽胞组织，到达消毒灭菌的目的被广泛用于医疗、食品、制药等行业以及科研院所，对手术器械、敷料、药品、培养基、食品等作消毒灭菌之用二、主要技术参数最高工作压力0.15MPa最高工作温度126℃设计压力0.17MPa设计温度129℃水源压力0.15～0.3MPa〔干净软化水Cl—＜25ppm〕汽源压力0.3~0.6MPa〔采用外供蒸汽时〕功 率24kW电 源～220/380V 50Hz灭菌室容积0.5m3质 量1350Kg外形尺寸1250×1080×1970三、构造及特点灭菌器主体是密闭的双层构造-----由灭菌室〔室〕、蒸汽夹套及水箱所组成。
水箱中的水在电热作用下产生蒸汽，直接进入夹套，当蒸汽充满夹套时，灭菌器壁也随之被加热灭菌室与夹套之间装有电磁阀，操作时只要启动"灭菌〞开关，压力蒸汽便由夹套通过电磁阀进入灭菌室同时还能满足对灭菌物品的预热、枯燥的要求灭菌室的温度表、压力表、操作开关、操作指示灯等都集中安装在正面上方的仪表箱控制面板上，便于操作和观察操作面板上有三个操作按钮，操作者只要按程序启动各按钮，灭菌器即能正常运行各按钮的作用如下：开关---电源开关；加热方式---电热/蒸汽切换开关启动此开关，电蒸汽发生器开场工作；关闭此开关，可直接蒸汽加热灭菌---当夹套的蒸汽压力到达正常工作压力时，启动此开关，夹套蒸汽便可顺利进入灭菌室，对物品进展灭菌灭菌器顶部装有微启式弹簧平安阀，当灭菌器压力超过最高允许围时，能自动开启、排放超压蒸汽，待灭菌器的蒸汽压力回降至正常时，能自动关闭，起到确保平安使用的作用灭菌室的夹套外覆以罩壳，罩壳与夹套外壁之间填充绝热性能良好的硅酸铝棉，有利于节省能源和防止环境温度过分升高灭菌室的门采用撑档转盘式快开门锁紧装置，并在门上装有平安联锁装置，使用灵活，平安可靠灭菌器装有"冷凝控制阀〞，其作用是自动将灭菌器之空气及冷凝水自动排出，使灭菌室能到达工作压力下的相应温度，确保灭菌之效果。
电加热装有压力控制器对蒸汽压力维持稳压的装置蒸汽加热装有调节蒸汽的减压阀，使其控制围为：0.07～0.15MPa，以便对不同类型的灭菌物品应用不同的蒸汽温度进展灭菌操作四、环境要求运输环境要求运行环境要求1.环境温度围：-20℃～+50℃；1.室的温度：5℃～40℃；2.相对湿度围：20%～85%；2.最大相对湿度85%，室无粉尘及污染；3.大气压围：0.07MPa～0.11MPa〔绝对压力〕3.大气压：0.09MPa～0.105MPa〔绝对压力〕五、安装与调试1、安装1.1设备应安装在专门房间，安装前应考虑好水源、汽源、电源的方便进入及排水排汽设施的配套1.2安装地点应平整，以灭菌器室底面为准，设备就位必须水平，稳固1.3安装地点采光要好，以便于观察和操作1.4安装时，必须预留开门位置，考虑被灭菌物品的进出方便1.5假设用户使用外供蒸汽时，应将蒸汽源管道接到"进蒸汽阀〞上注意：在"进蒸汽阀〞前用户自备疏水、排水装置，以便排出蒸汽管道中的积水和污物，冷凝水不得进入灭菌器！假设不用外供蒸汽，可以不接，只要将"进蒸汽阀〞关闭即可1.6将水源管道接到"进水阀〞上1.7将排水管接到"排水阀〞，并将"疏水阀〞出口与排水管相联。
1.8假设用户不想将蒸汽排在室，可装一根排汽管与本设备排汽管相联即可1.9接好三相四线制380V/220V电源，并可靠接地电源进入灭菌器控制箱之前，应装设一只容量≥100A的空气开关，作为灭菌器的电源总开关接零和接地一定要分开1.10因长途运输可能造本钱设备有连接处或紧固处松动，应全面检查一遍，将松动处全部紧固好1.11本设备出厂时皆经升温检测，但使用单位在安装就绪后，仍应操作实验，直到能正常工作后，方可投入使用2、调试2.1当设备安装完毕后，再对以上工程检查一遍，确认无误后，便可开场调试2.2把敷料包放进灭菌室，按使用操作程序进展调试，对设备各项性能进展检查，如遇故障按常见故障处理方法解决经过调试最终使设备各项性能到达要求六、使用操作方法使用前的准备工作1．假设使用外供蒸汽时，必须检查外供蒸汽压力是否符合要求，供汽管路的冷凝水是否排尽2．检查各仪表是否正常，电源是否正确良好，三相是否平衡，电磁阀是否处于"关闭〞位置，并设定好各控制参数〔用户根据所灭菌的物品定〕操作方法如下：2.1 堆放：将待灭菌的物品予以妥善包扎，顺序地、相互间保持适当间隙地放入灭菌室这样，有利于蒸汽的穿透，确保消毒效果。
堆放敷料时，不宜紧靠灭菌室门，以免冷凝水沿着门壁滴在敷料上不易枯燥敷料包不宜过大，一般以200×200×100㎜为最正确，否则，将会延长灭菌时间，具体应根据实验后确定对溶液进展灭菌时，应灌注于硬质耐热玻璃瓶中，以不超过其容积的3/4为宜，用棉花纱布塞将瓶塞好，并用纱绳扎于瓶颈上，防止纱布塞落入瓶，切勿使用未打孔的橡胶或软木塞最好将玻璃瓶放置于容积稍大的搪瓷或金属盘，以防玻璃瓶爆裂时，溶液流失和污染灭菌室金属壁2.2 关门：将门关上，按顺时针方向转动手轮，使撑挡杆进入门栓孔继续转动手轮，使门和橡胶垫圈密合2.3 进蒸汽电加热式水箱加水产生蒸汽：必须在操作前关闭外接蒸汽进汽阀，开启进水阀〔25〕，使水进入水箱，加至高水位顶端5-10㎜处为止，然后关闭进水阀〔25〕每次灭菌前都应该检查贮水，如有不够应予补充直接蒸汽：关闭加热开关，翻开排水阀〔23〕，将水箱的水放尽调节排水阀〔23〕，连接汽源 2.4 加热电加热：将电源开关拨至"开〞，电源指示灯亮，开启加热开关，加热指示灯亮，表示水箱已开场加热，产生蒸汽进入夹套当水箱水位低于规定时，能自动切断加热电源，低水位指示灯亮，蜂鸣器报警这时应关闭电源开关，待夹层蒸汽压力为零时再加水。
加水后，方能继续加热当压力超过压力控制器设定的压力时加热电源会自动切断，指示灯亦随即熄灭以后电流时通时断，自动使压力保持稳定直接蒸汽加热型：先将电源开关拨"开〞，关闭加热方式开关，再将蒸汽减压阀拨至所需工作压力档，然后，开启蒸汽进汽控制阀，使外来蒸汽进入灭菌器夹套，蒸汽压力由夹套压力表指示在加热时要适当地翻开排水阀〔23〕使冷凝水从夹套排出，确保到达相应的温度e、灭菌：当夹套的加热蒸汽到达所选择的控制压力时，即可开启"灭菌〞开关，蒸汽进入灭菌室当压力到达0.11MPa左右，关闭灭菌开关，全部翻开冷凝控制阀〔19〕，排出冷气，使室压力为零后，再翻开灭菌开关，升压，将层疏水器前的冷凝控制阀〔19〕旋开少许，冷凝水和少许蒸汽由疏水器不断排出当灭菌室温度表到达预选温度值时，数显时间继电器开场计算灭菌时间各类物品的所需灭菌时间温度及相应压力，参见下表：灭菌物品类别灭菌所需保温时间min蒸汽压力MPa饱和蒸汽相对温度℃橡 胶 类150.11121敷 料 类30-450.14126器 皿 类150.14126器 械 类100.14126瓶装溶液类20-400.07115f、排汽：当灭菌时间到达后，灭菌室的蒸汽会自动排出。
当灭菌室压力表下降至"0”位后，再候1～2分钟，让其自然冷却，然后再按开门步骤开门g、开门：关闭电源开关，确认层压力为"0”时，逆时针方向转动手轮，使撑档杆从门栓孔中脱开后对于下敷料等不受温度影响的物品，可马上旋开门，取物；对于玻璃器皿等受温度影响，易发生爆炸的灭菌物品，不能马上将门旋开，而需翻开少许5~10mm，让灭菌室温度与外部一致，才能将门全部翻开，取出物品，以免遇冷发生爆炸提示："汽未放尽，请勿开门！！〞七、本卷须知1、不同类型的物品最好不要同时进展灭菌如敷料与溶液，橡胶与器械等，以免顾此失彼，不能获得良好的效果2、停电或意外事件时，应立即切断电源，蒸汽加热时应立即关闭进汽阀，同时翻开疏水器前的控制阀(19)和排水阀(23)，以便及时排出夹层和层中的蒸汽3、电加热时，要求三相电源平衡，否则易烧坏保险或电热管同时还应经常观察水位情况，水位偏低，应及时加水定期去除导电柱上的水垢4、压力表、平安阀应定期检查校验，发现失灵或损坏，应及时维修或更换平安阀提柄每周应提拉1-2次，以保持其灵活状态5、电器接头应经常检查，以防松动设备应确切接地，以保平安6、应保持灭菌器的清洁和枯燥，特别是暂时不用时，更应揩擦干净，以免受到腐蚀，对转动机件应及时加润滑油。
7、防止不锈钢受氯离子的腐蚀，注意使用水质中的氯离子含量不能超过25ppm8、灭菌器应在完好状况下进展操作，并应由熟悉业务者定期维护，以保证正常运行八、部件维护：1、门密封圈：门密封圈系橡胶制品，遇老化和残损而漏气时，应及时更换2、压力表：凡遇指针不能回复"0”位，读数不准等情况，应及时更换并应送计量部门定期校验3、温度表：灭菌器装有LED温度显示仪，其测温部。
