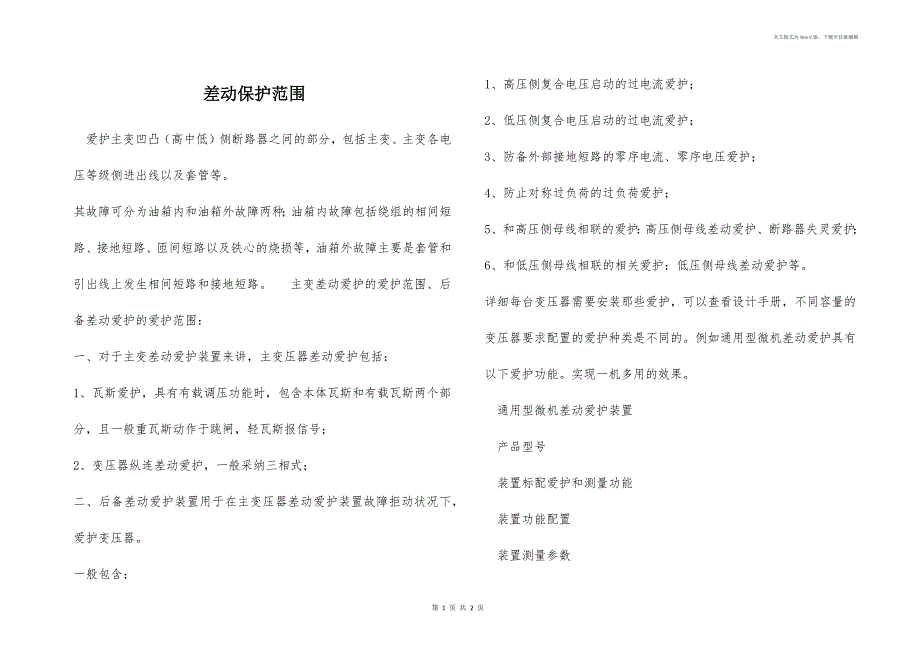

本文格式为Word版，下载可任意编辑差动保护范围 爱护主变凹凸（高中低）侧断路器之间的部分，包括主变、主变各电压等级侧进出线以及套管等 其故障可分为油箱内和油箱外故障两种；油箱内故障包括绕组的相间短路、接地短路、匝间短路以及铁心的烧损等，油箱外故障主要是套管和引出线上发生相间短路和接地短路 主变差动爱护的爱护范围、后备差动爱护的爱护范围：一、对于主变差动爱护装置来讲，主变压器差动爱护包括：1、瓦斯爱护，具有有载调压功能时，包含本体瓦斯和有载瓦斯两个部分，且一般重瓦斯动作于跳闸，轻瓦斯报信号；2、变压器纵连差动爱护，一般采纳三相式；二、后备差动爱护装置用于在主变压器差动爱护装置故障拒动状况下，爱护变压器一般包含：1、高压侧复合电压启动的过电流爱护；2、低压侧复合电压启动的过电流爱护；3、防备外部接地短路的零序电流、零序电压爱护；4、防止对称过负荷的过负荷爱护；5、和高压侧母线相联的爱护：高压侧母线差动爱护、断路器失灵爱护；6、和低压侧母线相联的相关爱护：低压侧母线差动爱护等详细每台变压器需要安装那些爱护，可以查看设计手册，不同容量的变压器要求配置的爱护种类是不同的例如通用型微机差动爱护具有以下爱护功能。
实现一机多用的效果 通用型微机差动爱护装置 产品型号 装置标配爱护和测量功能 装置功能配置 装置测量参数 RGP602 （1）三圈主变差动爱护 （2）两圈主变差动爱护 （3）两圈配变差动爱护 （4）发电机差动爱护 （5）电动机差动爱护 (注：均带有非电量爱护) 1，差流速断爱护 2，比率差动爱护（带CT断线闭锁、二次谐波制动） 3，非电量1爱护 4，非电量2爱护 5，非电量3爱护 6，非电量4爱护 7，非电量5爱护 8，非电量6爱护 9，非电量7爱护 10，非电量8爱护 1，三侧三相爱护电流 2，三侧三相差动爱护电流计算值 3，三相制动电流 4，三相差动电流 5，三相差动电流二次谐波重量 第 1 页 共 1 页。
